外啮合齿轮泵爆炸视图结构设计

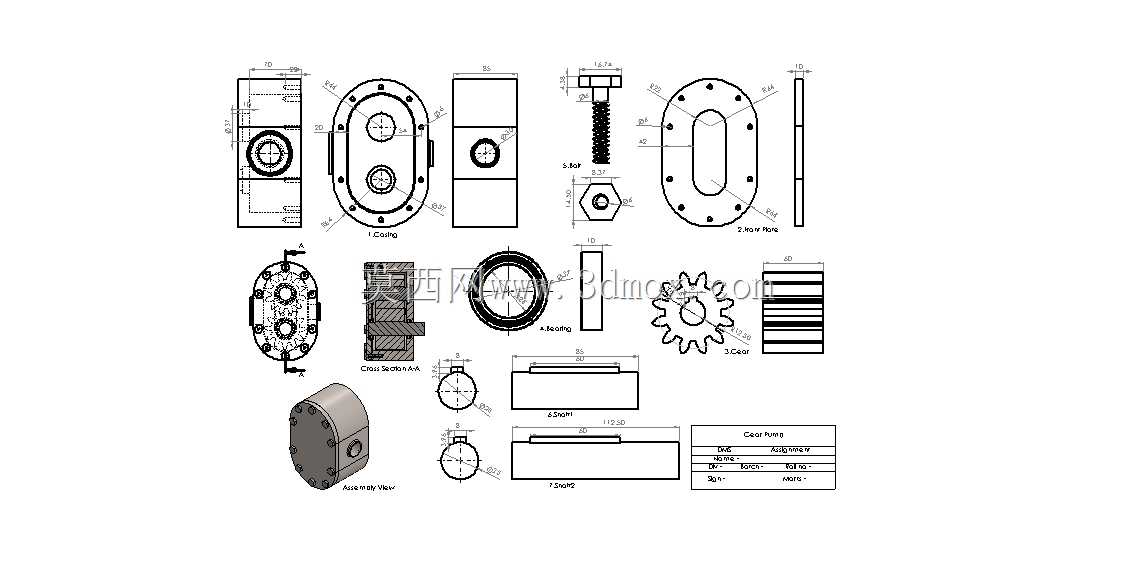

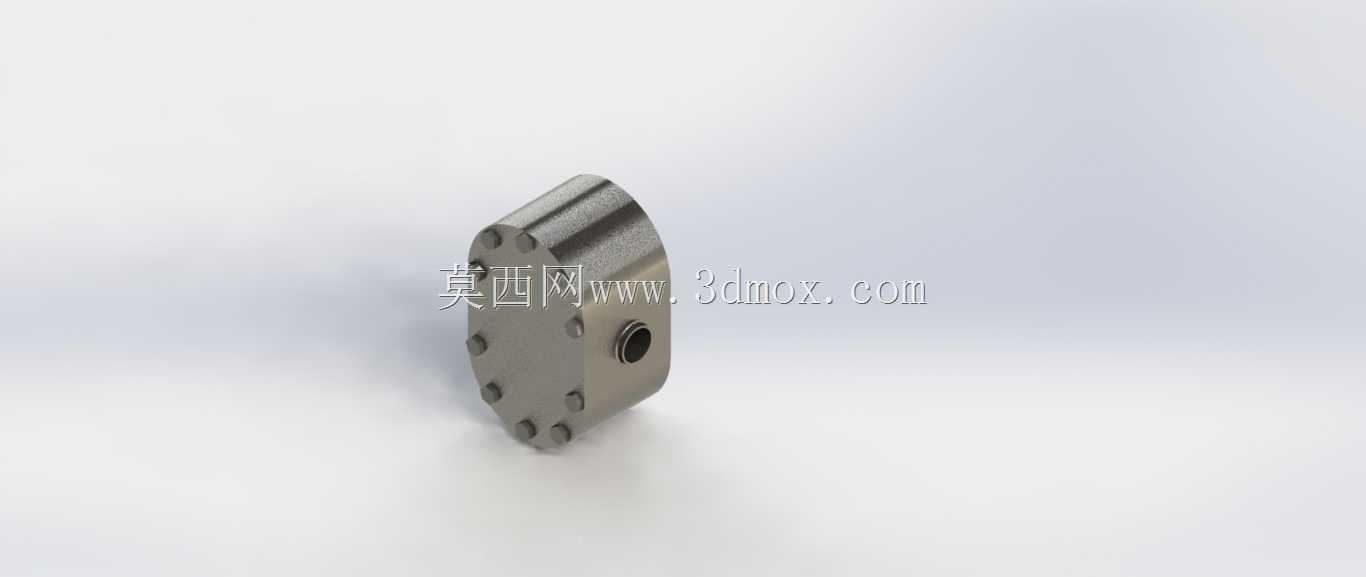

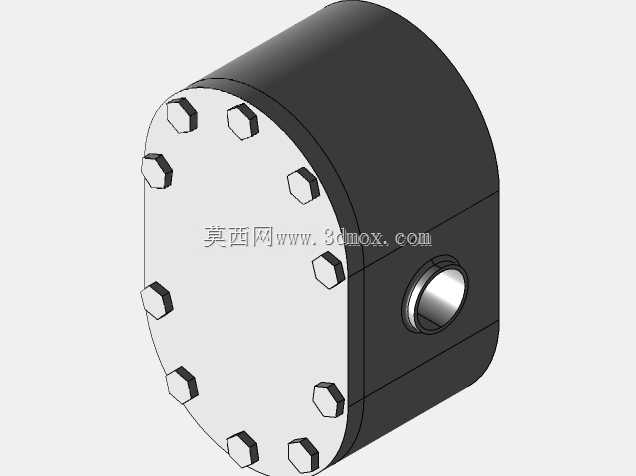

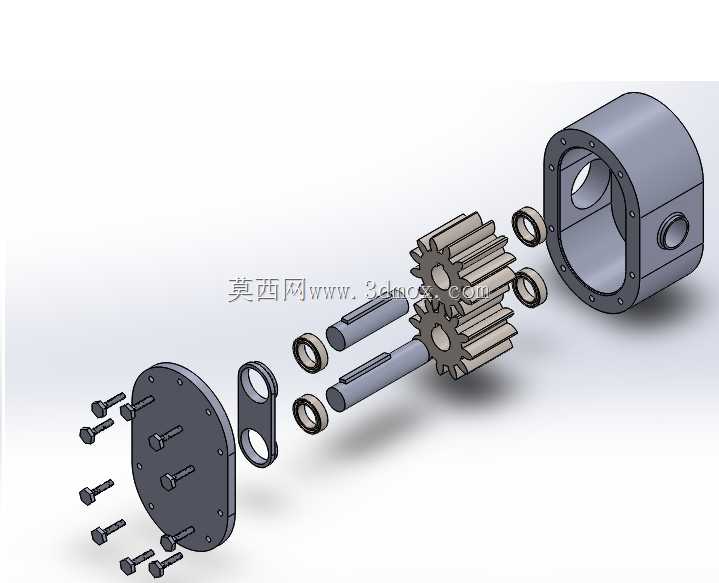

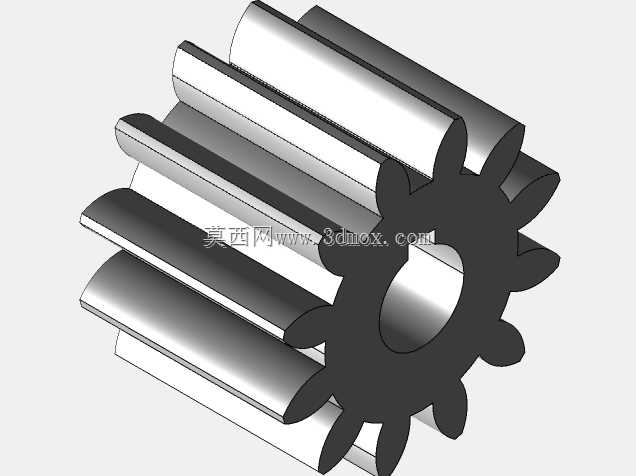

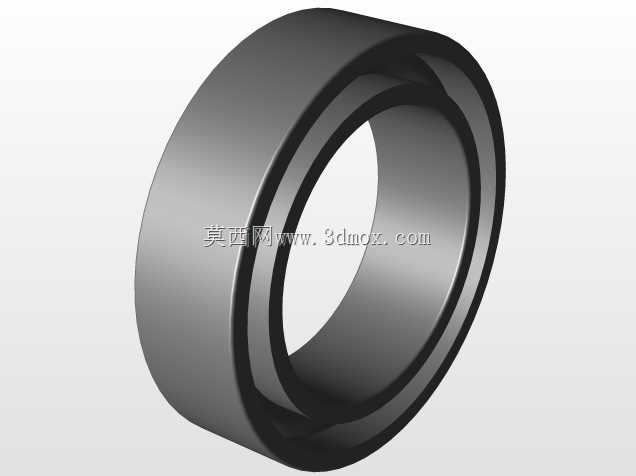

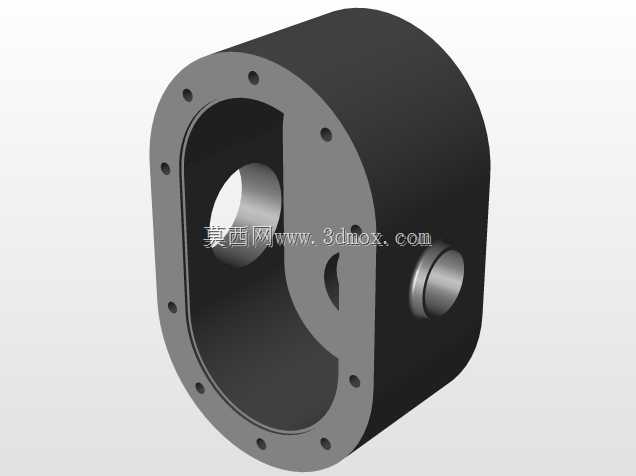

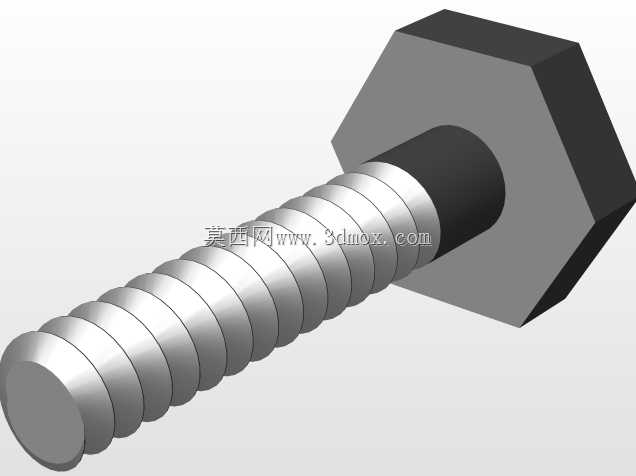

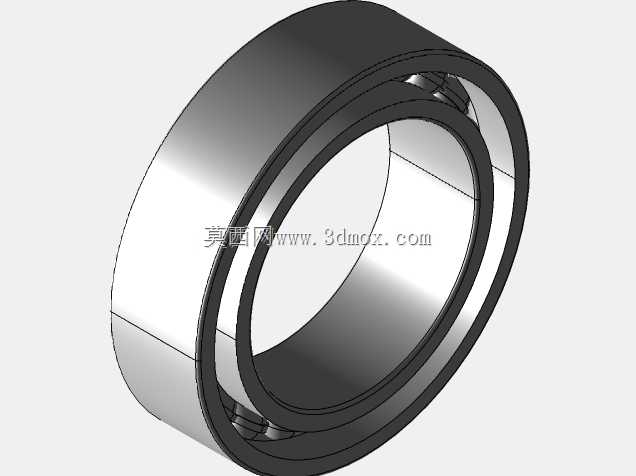

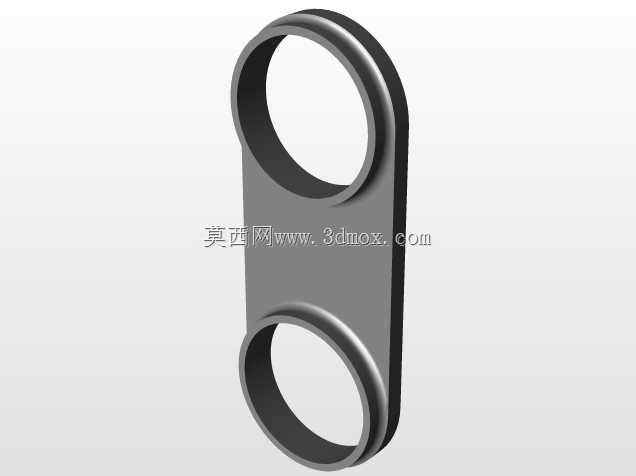

这款外啮合齿轮泵是液压系统中应用极为广泛的动力转换元件，主要应用在机床液压进给系统、工程机械液压回路、小型润滑供油系统、农业机械液压操控单元等场景中，依靠密闭工作腔的容积变化完成吸油与压油动作，为整套液压回路提供稳定的压力油源，也可用于低粘度流体的输送作业，在轻工、重工、农机、机床等多个领域的液压配套场景中都能见到这类结构的身影。从功能特性来看，这款齿轮泵结构紧凑，自吸性能优异，工作过程中转速适配范围宽，对油液污染的敏感度相对较低，工作可靠度高，输出流量均匀性较好，能够在常规工况下持续提供稳定的压力输出，适合中低压液压系统的动力供给需求。从设计思路来看，整体采用分体式泵壳结构，通过端盖与泵体围合出齿轮安装的密闭容腔，两个参数完全一致的渐开线圆柱齿轮平行布置在腔体内，齿轮轴两端通过滑动轴承支撑在泵体与端盖的安装孔位中，轴承外侧设置密封件防止油液外泄与外界杂质侵入，端盖与泵体之间通过定位销保证装配位置精度，再通过内六角螺栓完成整体紧固，所有零件的装配关系清晰，爆炸视图直观呈现了每个零件的装配顺序与配合位置，能够帮助装配人员快速理解装配逻辑，也方便运维人员快速拆解检修易损零件。从安装边界来看，泵体侧面设置了进出油口接口，可直接对接标准液压管路，泵体与端盖的连接法兰面设置了均匀分布的螺栓孔，能够适配常规的安装基座固定需求，整体径向与轴向尺寸紧凑，不需要预留过大的安装空间，进出油口的位置设计兼顾了不同安装方向的管路排布需求，齿轮轴的伸出端可直接对接电机或其他动力输出装置，轴端的密封结构能够适配不同转速下的动密封需求，避免长期运行出现渗漏问题。整体结构在设计时充分考虑了加工工艺性，泵体、端盖、齿轮轴等零件都采用常规机械加工工艺即可完成生产，不需要特殊的加工设备，零件的通用化程度较高，密封件、紧固件都采用标准件，能够有效降低生产与后期维护的成本，同时装配过程不需要专用工装，常规装配工具即可完成整机组装，适合批量生产配套使用。
