户外烧烤自动旋转烤叉传动机构

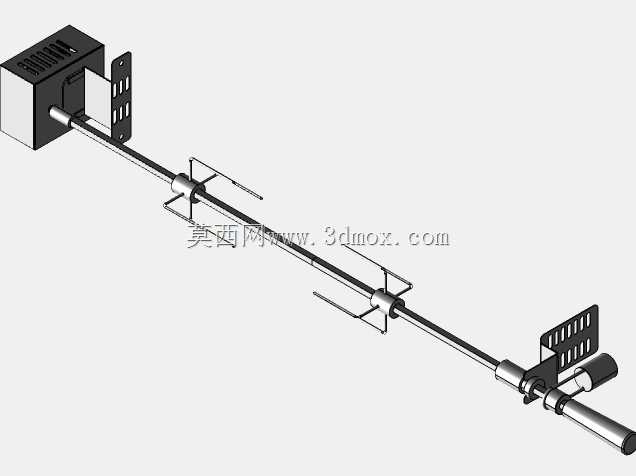

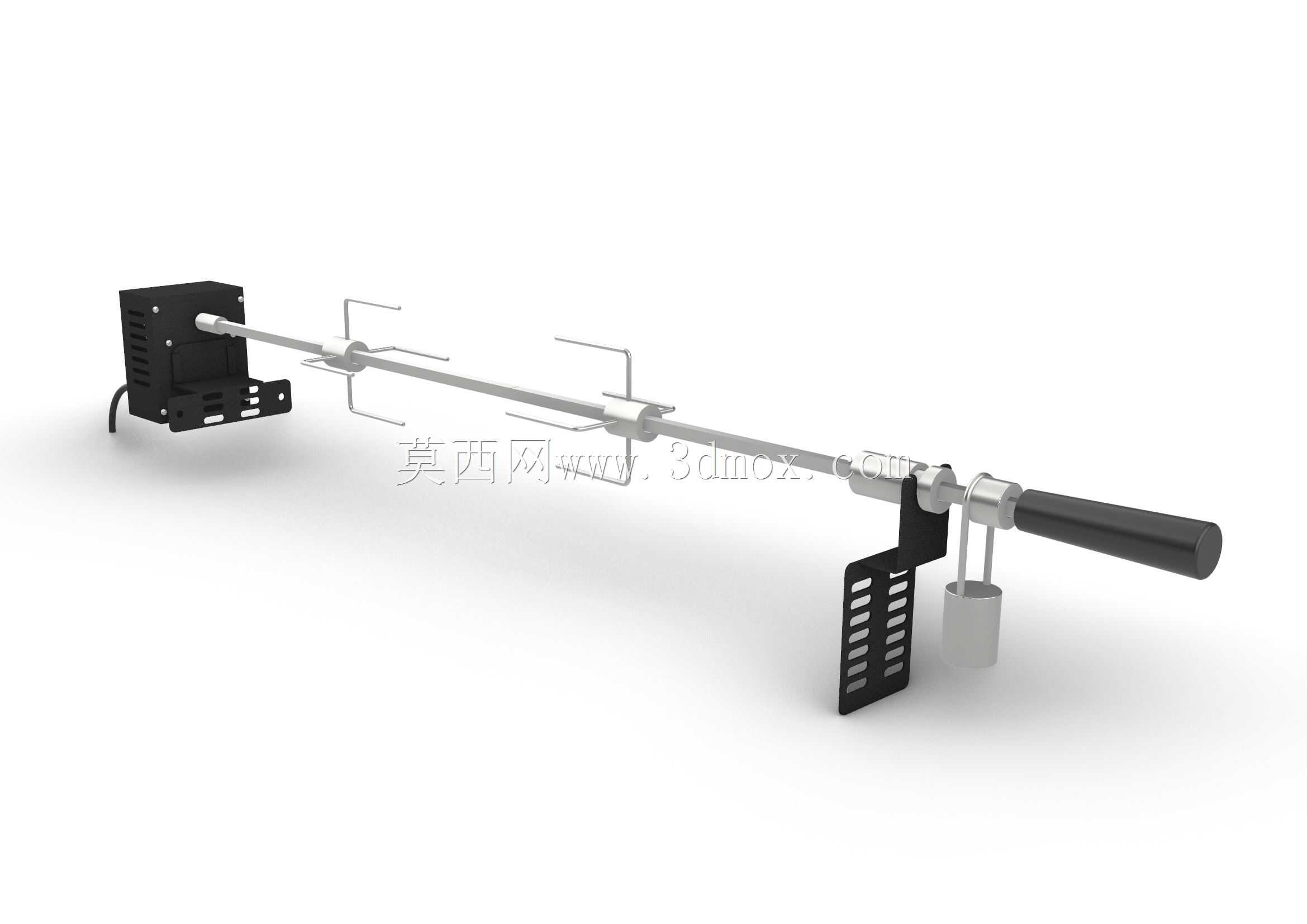

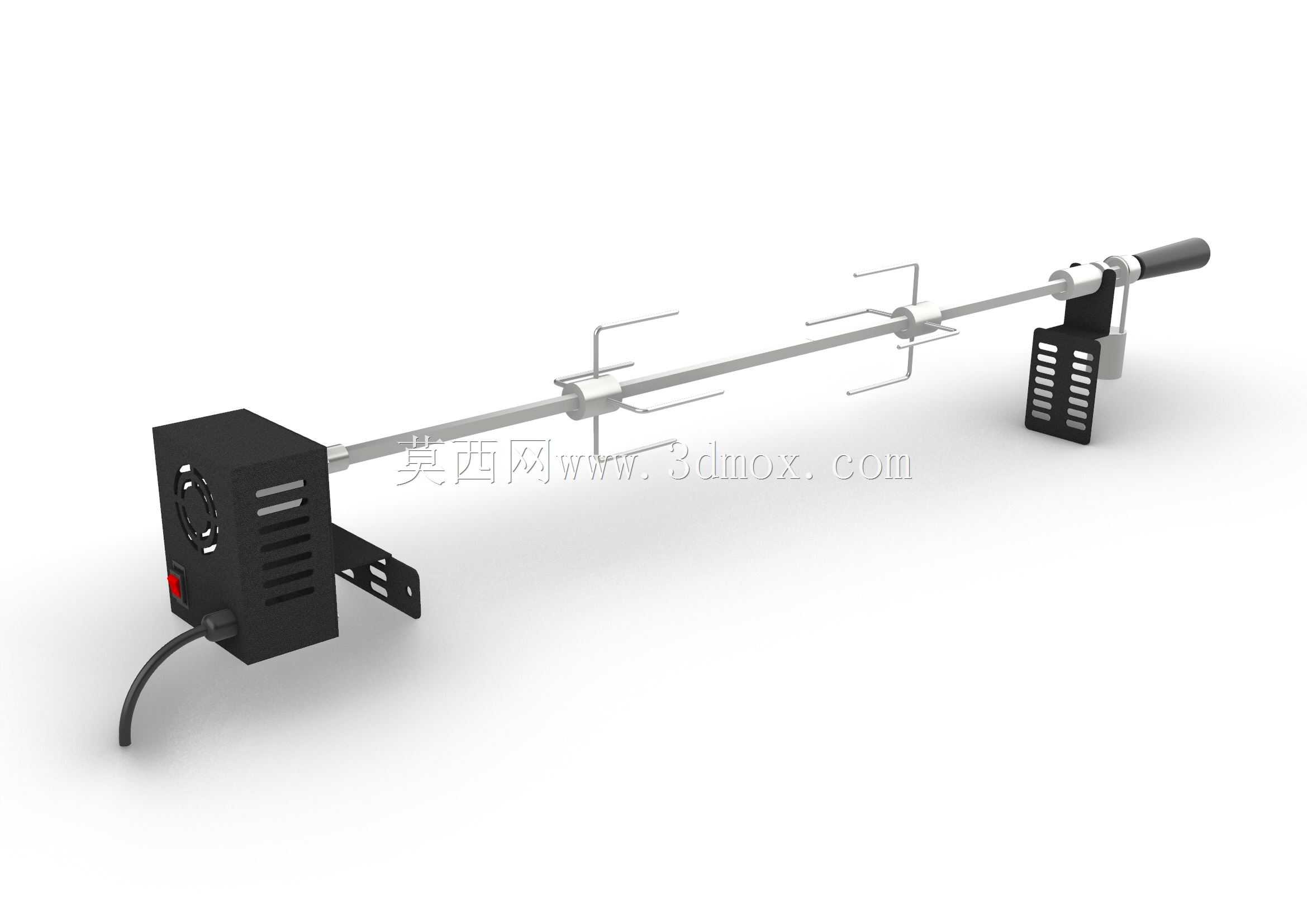

　　这套旋转烤叉组件多用于庭院炭烤炉、燃气焖烤炉以及商用小型烧烤工位，核心作用是带着整禽、大块肉排在热源上方匀速回转，让食材各面受热节奏保持一致，避免人工反复翻面带来的温度波动与汁水流失。整套结构沿长轴方向排布，动力端布置在烤炉外侧，通过侧边支架固定在炉体壁板或烤炉边沿，输出轴穿过炉腔侧壁连接长烤杆，从动端在炉腔另一侧设置支撑座，两端共同承担食材重量与旋转扭矩，长跨距布局下轴杆中段预留多组可调叉齿卡位，可根据食材长度、捆扎形态调整插齿间距，从乳鸽、整鸡到带骨肋排都能可靠固定，防止回转过程中食材偏心晃动。动力壳体采用带散热格栅的方箱造型，内置减速电机与控制电路，壳体侧面预留安装耳板，耳板上开设长条形调节孔，适配不同壁厚的炉壁安装位，

　　出线端做防拉扯走线设计，户外使用场景下可规避线缆剐蹭高温炉壁的风险。操作侧的手柄做隔热包覆，装拆食材时可直接握持抽拉烤杆，无需额外工具，靠近手柄位置设置限位挡片，烤杆推入到位后自动卡入动力输出接头，轴向定位完成即可传递旋转扭矩。炉内的叉齿采用双组对称布局，尖刺朝向食材重心区域，叉齿根部做折弯加强，承载大块肉类时不会出现弯折变形，轴杆上的卡位槽沿轴向等距分布，调整叉齿位置时只需松开卡簧即可滑移对位，适配不同尺寸食材的装夹需求。建模过程中先敲定两端支撑的跨距基准，结合常见焖烤炉的内腔宽度预留轴向调节余量，动力端壳体的安装孔位参照市面主流烤炉侧边安装槽尺寸做兼容设计，散热格栅的开孔方向避开炉腔热辐射直吹区域，降低电机工作环境温度。

　　从动支撑座采用立式带卡槽结构，烤杆端头落入卡槽后可自由回转，支撑座底部的夹板可卡在炉沿不同厚度的板材上，锁紧后无松旷间隙。整套机构的运动逻辑围绕低转速大扭矩输出设计，回转速度控制在食材匀速受热的合理区间，偏心负载下也能保持运转平稳，不会出现卡滞、转速忽快忽慢的问题。结构拆分时把动力壳体、安装支架、长烤杆、叉齿组件、从动支撑座、手柄隔热套各自独立建模，装配环节校验烤杆转动全程与炉腔内壁、烤网边界的安全间隙，避免食材回转时剐蹭加热元件或炉壁，安装边界同时兼顾壁挂式与边沿夹持式两种炉体适配方案，给后续改装自制烤架的结构设计留出充足的调整空间，各配合部位的公差选取兼顾户外使用的热胀冷缩余量，高温工况下不会出现转动副卡死的情况。
