格里梅卡液压制动总泵结构设计

　　制动总泵是整套液压制动回路里的压力发生核心，这一格里梅卡结构的总泵在乘用车、轻型商用车以及部分小型工程行走机械的制动系统中承担着把踏板输入的机械推力转换为可控液压压力的关键作用。踩下制动踏板时，推杆作用于泵体内的活塞，活塞推动封闭腔体内的制动液，将压力沿制动管路输送至各轮缸或卡钳，推动摩擦片压紧制动盘或制动鼓，实现车辆减速与驻车。

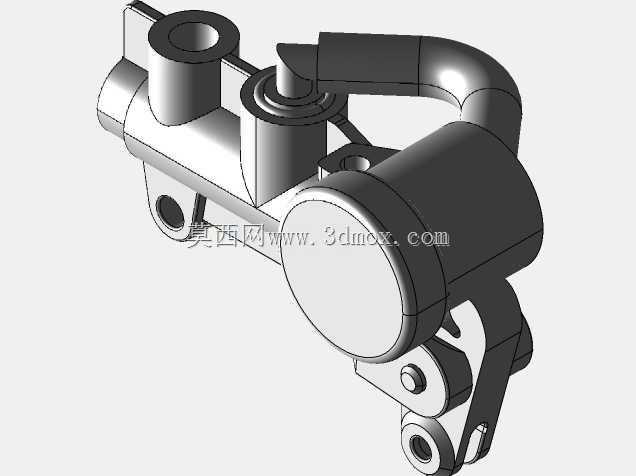

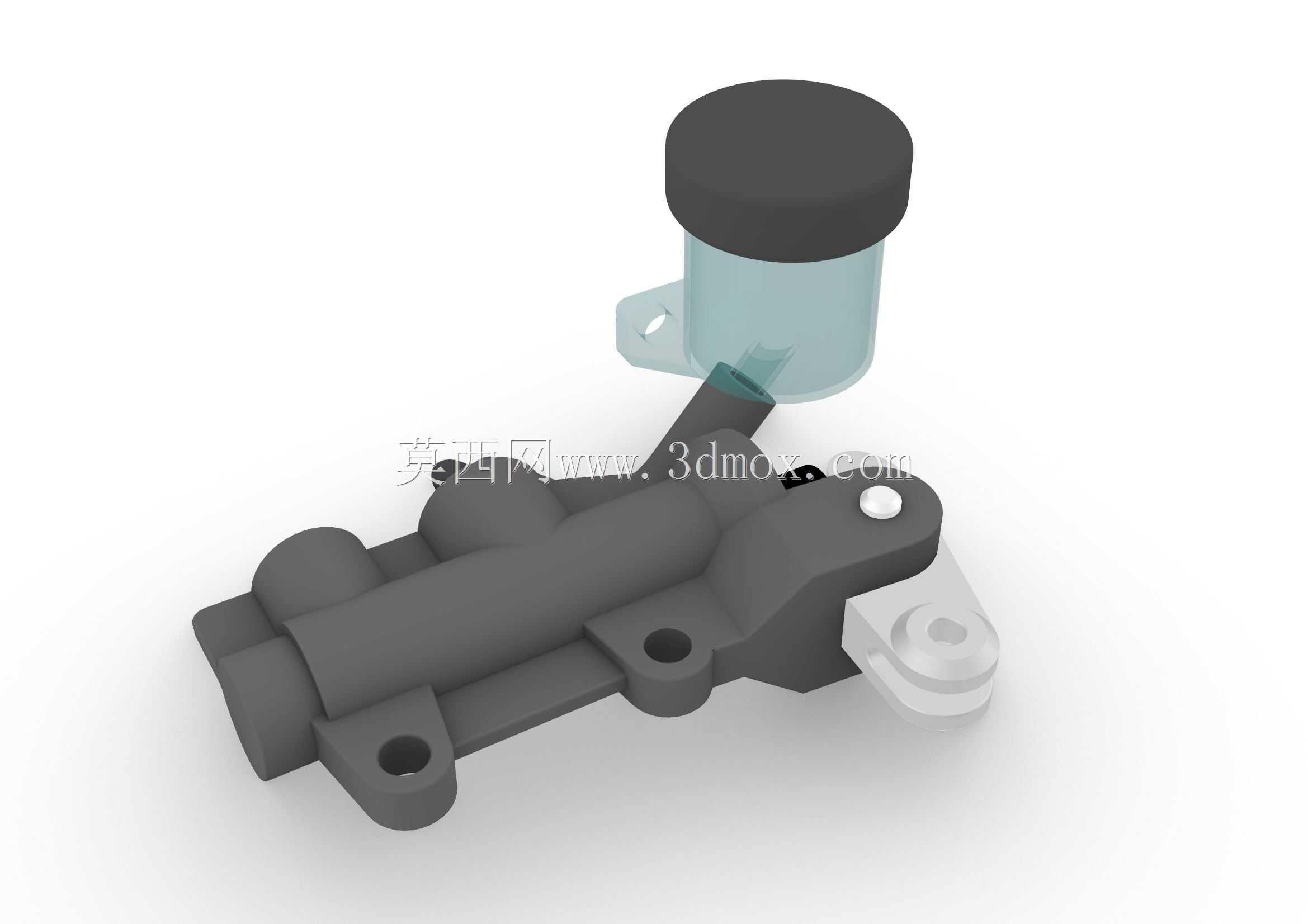

　　从结构布局上看，该总泵采用一体式铸铝泵体搭配上方独立储液罐的经典布置。储液罐通过颈部的连通口与泵体主腔相通，罐身采用半透明材质，便于在整车装配后直接观察制动液液位，罐顶的黑色密封盖既防止制动液在车辆颠簸时外溢，又通过透气结构平衡罐内气压，避免活塞回程时在泵腔内形成气阻。储液罐侧面伸出的带孔安装耳用于将罐体辅助固定在车身或泵体支架上，抑制行车振动带来的罐体晃动与连接部位疲劳。

　　泵体本体是整个零件的受力骨架，内部加工出高精度的主缸孔，活塞与密封皮碗在缸孔内做往复直线运动，缸孔的圆柱度、表面粗糙度直接决定密封可靠性与踏板脚感的线性程度。泵体外部铸出多道加强筋，在不显著增加壁厚与重量的前提下提升缸体承压刚度，抑制高压工况下泵体的弹性膨胀，保证制动压力传递的即时性。泵体上分布的多个安装孔位分为两类：一类是贯穿式螺栓孔，用于将总泵整体固定在真空助力器或驾驶室前围支架上；另一类是油路工艺孔与接口孔，分别连接前后制动回路，部分孔口加工有标准管螺纹或喇叭口密封面，适配硬管或软管接头。

　　端部的摇臂铰接结构是该型号总泵的显著特征，白色铰接座上的球窝或销孔用于连接踏板传动杠杆，铰接点的位置经过力臂比校核，使得踏板行程与活塞推进行程之间形成合理的传动比，既保证驾驶员踩踏板时的力度在舒适范围内，又能在有限踏板行程内建立起足够的制动压力。铰接部位采用耐磨衬套结构，长期往复摆动后仍能保持间隙稳定，避免制动初段出现虚位。

　　在安装边界方面，布局三维结构时需要重点校核几组尺寸关系：首先是总泵轴向长度与助力器安装面的匹配，泵体法兰结合面必须与助力器壳体端面完全贴合，结合面间的密封胶圈沟槽尺寸要保证压缩量在合理区间，防止制动液渗漏与外界空气进入回路；其次是储液罐的高度与周边引擎舱部件的间隙，罐顶加注口要预留出足够的操作空间，便于后期维护时补充制动液，同时罐体与引擎罩、线束之间要留出振动隔离间隙，避免行车中发生摩擦干涉；第三是各个管路接口的朝向，接口轴线方向要方便制动管的弯管走线，避免管路出现急弯造成液阻增大，也要预留扳手拧紧操作空间。

　　设计这类制动元件时，泵体内部的补偿孔、回油孔位置与活塞皮碗的相对位置是核心要点，它们决定了制动解除时制动液能否快速回流补偿、刹车片磨损后能否自动调整间隙。缸孔与活塞的配合间隙需要严格控制，间隙过大会导致内泄、踏板发软，间隙过小则会在制动液温度升高膨胀时出现拖刹。储液罐与泵体连接颈部的密封结构要兼顾密封与通流双重需求，既要防止液面晃动时从结合处渗漏，又要保证制动液能够顺畅补入泵腔。整个泵体的铸造工艺要避免在高压油道附近出现缩松、气孔等缺陷，承压腔体在出厂前需经过耐压测试，确保在峰值制动压力下不发生开裂或永久变形，这些结构细节在三维建模阶段都需要通过合理的壁厚过渡、圆角设计加以保障，为后续的铸造模具开发与机加工工艺规划提供准确的数模依据。
