150毫米带轴承重载聚氨酯脚轮结构

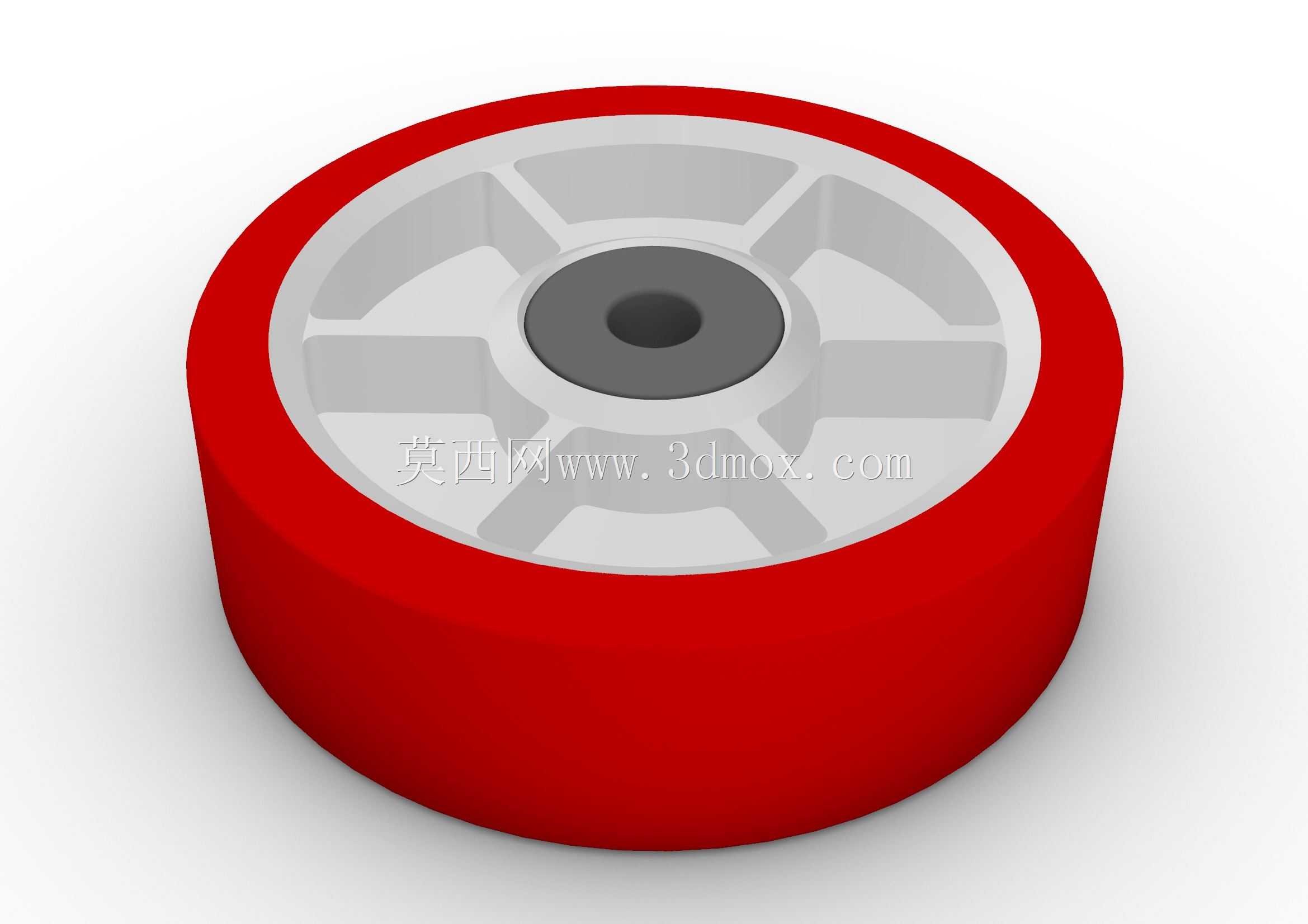

　　这款滚轮结构主要面向需要频繁移动、承载较重设备的工业场景，常见于仓储物流台车、生产线周转架、移动工装台、小型设备机架以及车间辅助作业车。滚轮外径取150毫米，属于中等偏大的脚轮规格，相比小直径轮，在跨越地面接缝、车间地坪微小凸起、电缆线槽边缘和不平整地面时更有优势，滚动阻力更小，推行过程中不容易被细小障碍卡住。轮体中心配置内径15毫米的轴承安装位，可直接配合标准轴销或轮轴使用，使轮体绕固定轴平稳转动；轴承位位于轮毂中心，保证轮体旋转时的同轴度，减少偏摆、卡滞和局部磨损。外圈采用红色弹性轮面结构，对应实际产品中常用的聚氨酯包覆层设计。聚氨酯轮面兼顾承载能力和地面保护，硬度通常高于橡胶轮，滚动阻力较低，

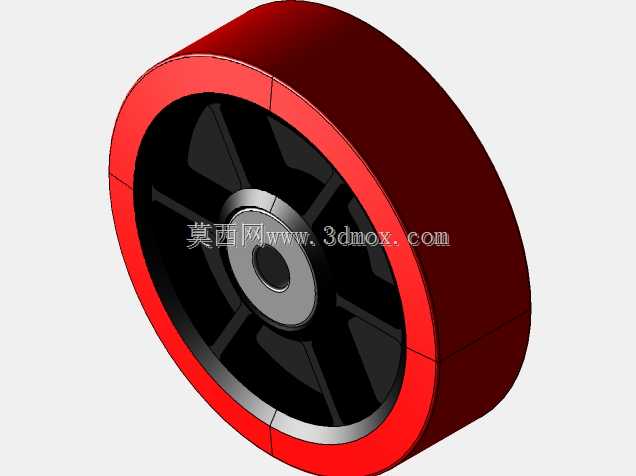

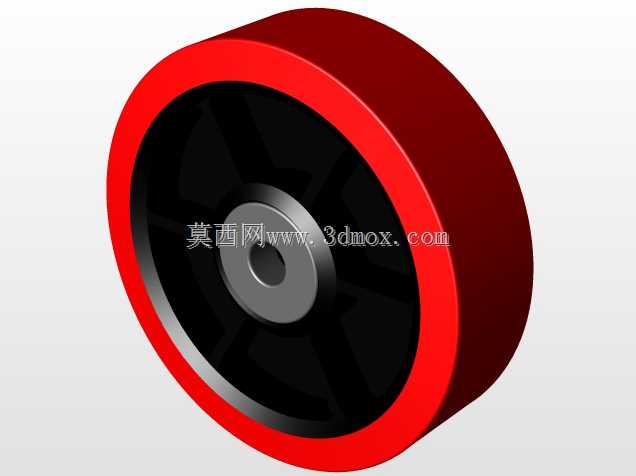

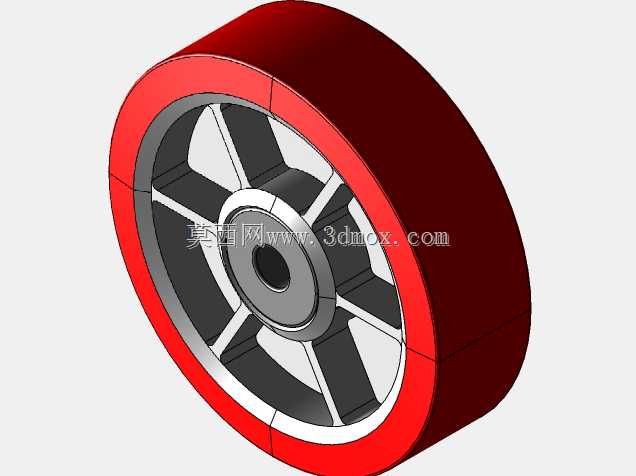

　　同时不会像钢制滚轮那样直接划伤环氧地坪、瓷砖地面或油漆地面。轮面宽度较大，能够把设备载荷分散到较宽的接触区域，降低接触应力；在满载转向或短距离拖动时，较宽轮面也能提升侧向稳定性，减少轮体扭动。轮毂部分采用辐板式加强结构，从模型可见轮侧分布多条径向加强筋，将中心轴承座与外侧轮缘连接起来。这样的结构不是单纯为了外观，而是在控制材料用量和轮体重量的前提下，提高轮毂承受径向载荷和侧向冲击的能力。设备移动过程中，脚轮不仅承受竖直压力，经过门槛、地缝或急转时还会产生冲击和弯矩；辐板与加强筋可以把这些载荷从轴承座传递到整个轮缘，避免中心孔周围应力集中。轮缘与包覆层之间设置了足够的结合面积，使外层轮面在滚动、制动和转向时不易松脱。

　　中心轴承座区域做了加厚处理，轴承安装孔周围材料连续，能够承受轴销传来的支承反力。对于需要装配支架的实际使用场景，轮体两侧应预留支架叉口空间，安装轴穿过轴承内孔后，由支架侧板或紧固件限制轴向窜动；15毫米内径适合选配常见小型滚动轴承或轴套，设计支架时需保证两侧板间距、轴肩位置和锁紧方式与轮体宽度匹配。选型时不能只看轮径，还要结合单轮承载、地面条件、推行速度和是否需要制动。150毫米轮径适合人工推行的中低速移动设备，若用于长时间牵引或高速运行，则需要进一步校核轴承寿命、轮面发热和紧固件防松。地面较粗糙时，大轮径和弹性轮面可吸收部分振动；地面有油污、切屑或杂物时，还应考虑轮面材料的耐油、耐磨和清理便利性。建模过程中，轮体可拆分为外包轮面、

　　轮毂、加强辐板、中心轴承孔等特征来处理。外圈通过回转特征形成基本圆柱轮廓，再依据包胶厚度确定金属或硬质轮毂的边界；轮毂侧面的辐板窗口可通过阵列方式完成，保证各筋位均匀分布。中心孔需要按轴承外径或轴套配合尺寸建立，不宜只按视觉效果做简单圆孔，因为后续工程出图时还要标注配合公差、轴承定位尺寸和安装轴长度。轮体宽度、外径、轴承内径以及侧面避让空间共同构成安装边界。支架设计时，轮顶到安装板之间的回转半径需要留出足够间隙，防止轮体在转动或上下跳动时与支架顶板干涉；轮侧与支架侧板之间也要保留少量间隙，避免摩擦，但间隙不能过大，否则轮体在侧向力作用下容易倾斜。若用于万向脚轮，还需结合回转支架的偏心距评估转向灵活性；偏心距过小，转向沉重；偏心距过大，满载时摆动明显，轮轴和支架受力增加。固定脚轮则主要关注轮轴平行度和支架刚性，确保设备沿直线推行时不跑偏。该结构体现了脚轮设计中承载、滚动、防护和安装之间的平衡：大直径改善通过性，宽轮面降低压强，聚氨酯外层保护地面，辐板轮毂减轻重量并提高刚度，中心轴承位保证转动顺畅。对结构设计人员来说，这类模型可用于移动设备底盘布局、轮系选型校核、支架干涉检查以及装配关系验证；对设备维护和采购选型人员，则可直观判断轮径、轴承孔径、轮面宽度和安装空间是否满足现场使用要求。
