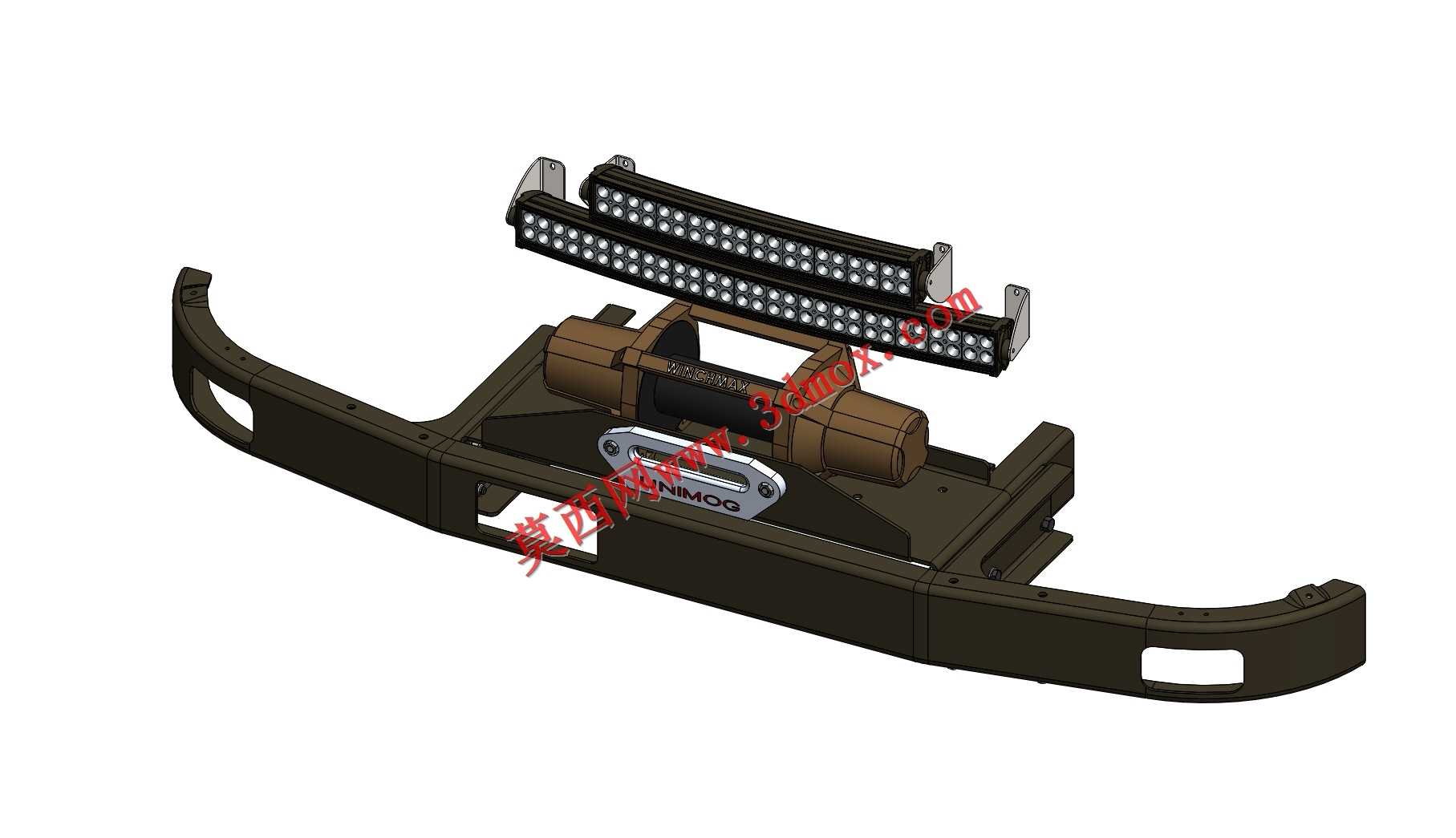

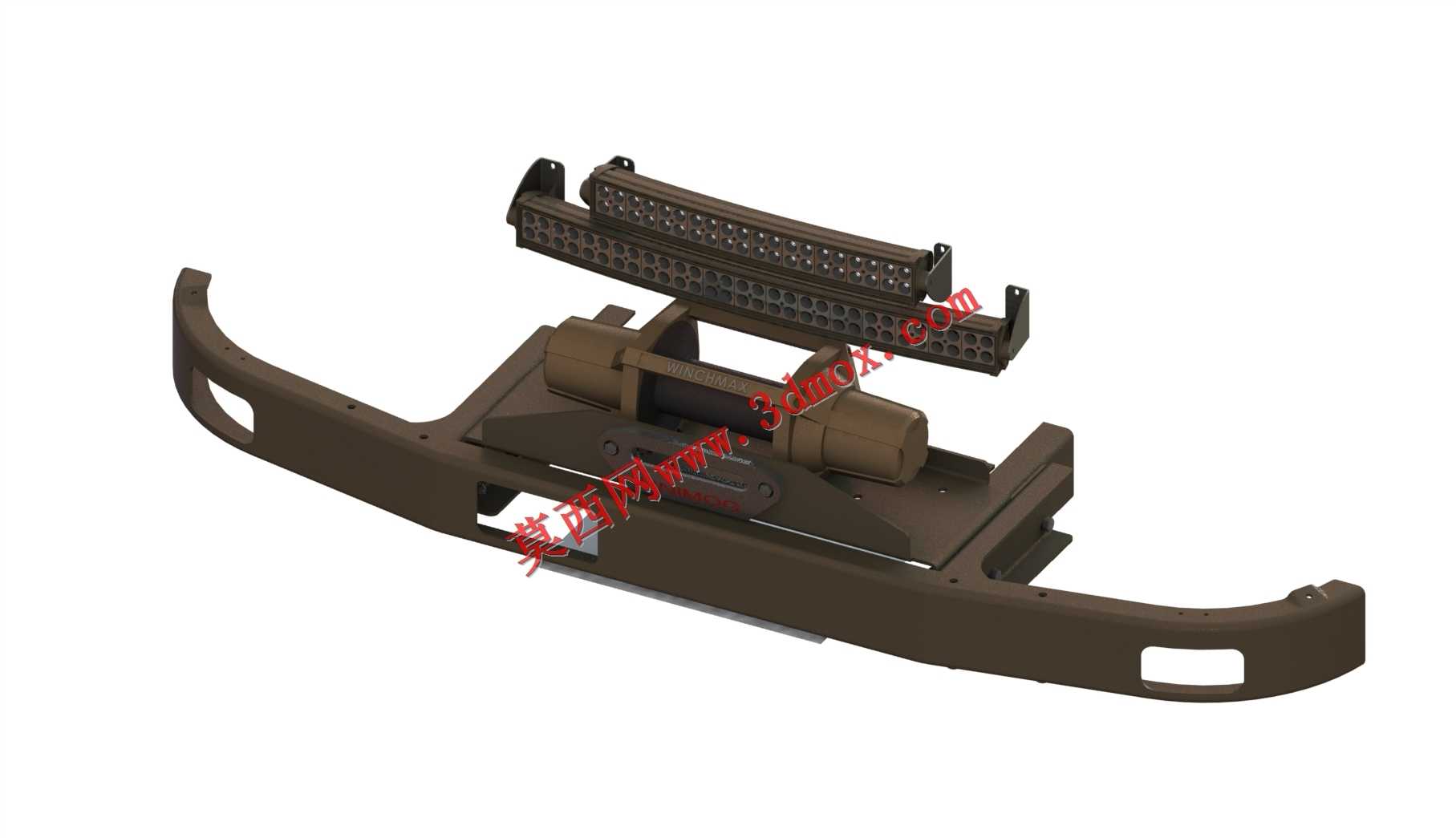

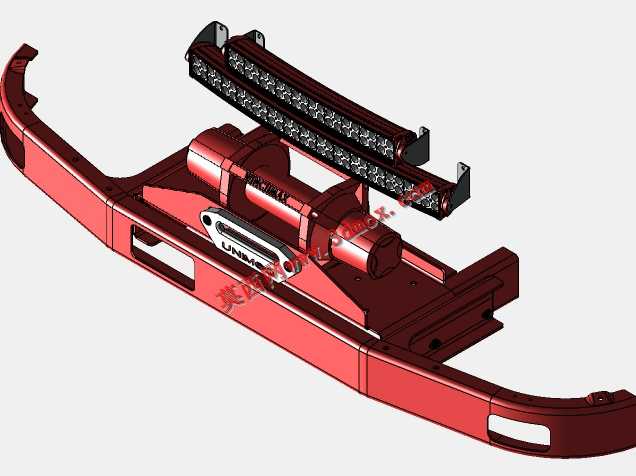

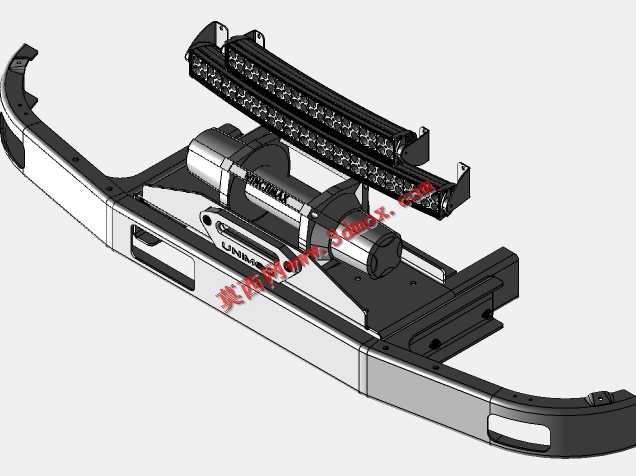

Unimog404前杠集成电动绞车带LED射灯结构

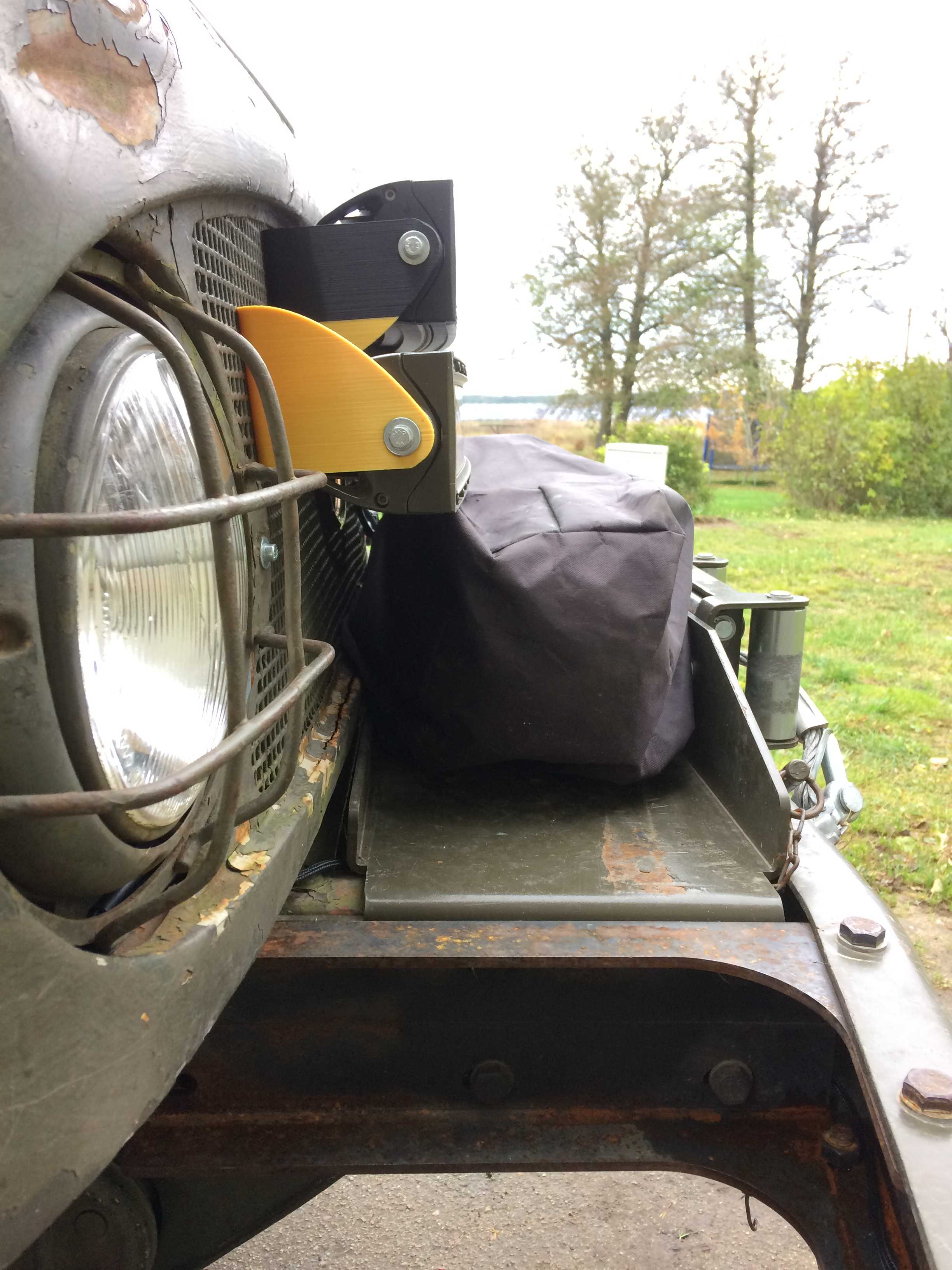

该结构主要面向越野作业、户外穿越、特种勤务等非铺装路面行驶场景，适配Unimog404车型的前部改装需求，核心作用是为车辆提供遇险自救、拖拽施救、辅助照明的一体化前部功能集成方案，解决传统外置绞盘安装突兀、照明设备布局零散的问题。整套结构以车辆原厂前保险杠为安装基体，将电动绞车、双排LED长条射灯整合为统一的前部功能模块，无需对车头原有覆盖件做破坏性切割改造，最大化保留原车前部结构强度的同时拓展实用功能。电动绞车采用横向卧式布局嵌入前杠中部预留的安装腔体内，绞盘主体通过多点螺栓固定在杠体内部的加强支架上，牵引钢索出口正对前杠中部的导绳器位置，牵引方向与车辆纵向中心轴线完全重合，避免拖拽过程中出现偏载拉扯损伤杠体的问题，绞盘的控制线路沿杠体内侧预留的走线槽排布，直接接入车辆前部的配电回路，防水接插件全部布置在杠体上方的防水舱内，满足泥泞、涉水等恶劣工况的使用要求。LED射灯采用上下双排长条式布局，固定在绞盘上方的专用安装支架上，安装位置经过反复校核，既避开了绞盘钢索收放的运动干涉区域，也不会遮挡驾驶员前部的正常行车视野，同时灯组的照射角度可通过支架上的调节螺栓进行上下微调，满足不同场景下的近光铺路、远光探照需求，灯组的供电线路同样集成在杠体内部走线，与绞盘线路做分路隔离，避免大功率设备启动时的电压波动影响照明稳定性。设计过程中重点考量了安装边界的适配性，整套模块的横向宽度完全匹配Unimog404原厂前杠的安装点位，纵向突出量控制在原车前防撞梁的安全冗余范围内，不会额外增加过多的车头前悬长度，避免影响车辆的接近角参数；杠体两侧保留了原车的拖车钩安装位与示宽灯安装槽，不干涉原车其他前部功能的正常使用。安装结构采用M6螺栓配合防松螺母直接固定在前格栅的横向加强杆上，所有连接点位都加装了减震橡胶垫片，避免越野工况下的持续震动导致螺栓松动、部件异响，整套结构的重量分布均匀，不会造成车头单侧配重失衡，影响车辆的转向操控特性。
