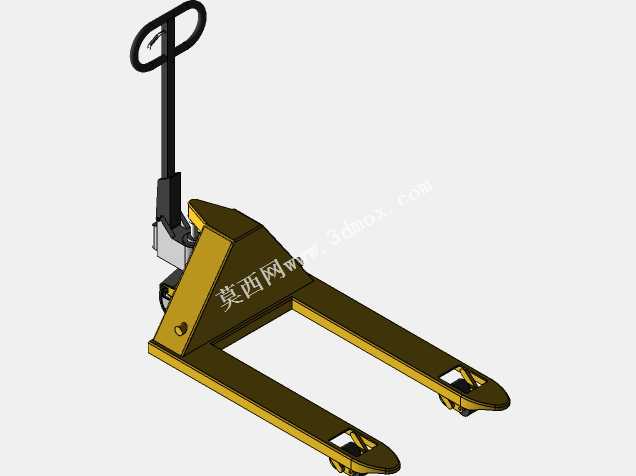

手动液压托盘搬运起重设备结构设计

这款手动液压托盘搬运设备，是仓储物流、生产车间、商贸货场场景中应用极为广泛的短距离货物转运工具，主要针对标准化托盘承载的整托货物完成水平移位、货位调整、装卸车辅助等作业，能够适配绝大多数常规尺寸的平托盘、川字托盘作业需求，在无动力供电的作业场景下，仅依靠单人操作即可完成数吨级货物的转运，大幅降低人工搬运的劳动强度，提升平面物流环节的作业效率。设备核心采用液压驱动的起升结构，通过操作手柄的往复扳动即可驱动液压油缸做功，带动货叉平稳抬升，将托盘货物抬离地面至合适转运高度后，即可拉动设备完成货物移位，到达指定位置后扳动卸荷手柄即可控制货叉平稳下降，将货物稳妥放置到目标位置，整个作业过程无需额外动力源，操作门槛低，作业稳定性强，日常维护成本极低。在设计层面，整体结构围绕实用性与耐用性展开，货叉部分采用高强度型钢一体成型结构，叉体前端做了渐薄过渡的导向设计，能够轻松插入托盘底部的叉孔间隙，避免叉体磕碰托盘底部结构；叉体底部的承载轮采用小直径高强度承重轮搭配转向轮的布局，既保证了狭窄通道内的转向灵活性，也能在不平整的车间地面、仓库地坪上平稳通行，不会出现卡滞、颠簸导致货物滑落的问题。操作手柄采用符合人体工学的高度设计，握持部位做了防滑处理，操作人员保持自然站立姿态即可完成所有操作，长时间作业也不易产生过度疲劳；液压单元集成在设备主体的腔体内，油路布局紧凑密封可靠，能够避免长期使用过程中的液压油渗漏问题，油缸的起升行程经过精准匹配，既满足托盘抬离地面的转运高度需求，也不会因为行程过大导致设备整体重心升高影响作业稳定性。从安装与适配边界来看，设备的整体宽度、叉体间距严格匹配国内通用的1200mm*1000mm、1200mm*800mm标准托盘尺寸，叉体长度适配常规托盘的进深要求，作业时的最小转弯半径经过优化，能够在宽度两米左右的通道内完成转向作业，适配绝大多数平库、生产车间的通道布局要求；设备整体自重控制在合理区间，单人即可完成设备本身的移位与调整，无需额外辅助设备，同时整体结构没有复杂的电控元件，对作业环境的适应能力极强，无论是常温仓储环境、还是普通生产车间的多粉尘环境，都能保持稳定的作业性能，不会因为环境因素出现故障停机的问题。在实际使用过程中，这款设备能够衔接货架存储区与装卸货区的短距离转运，也能配合生产线完成工位间的物料周转，是平面物流环节中不可或缺的基础作业装备。
