高功率战斗机器人用外转子无刷电机

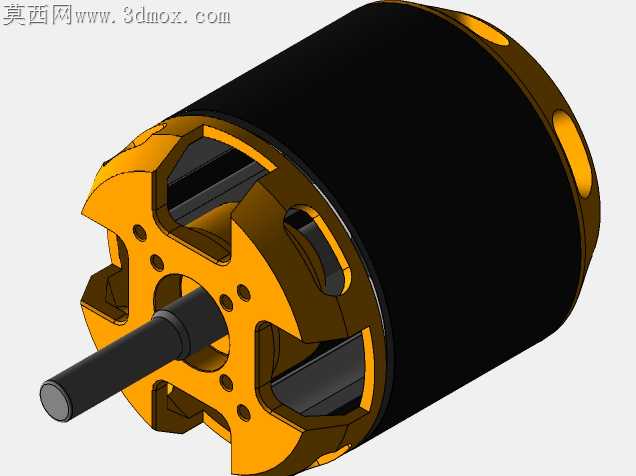

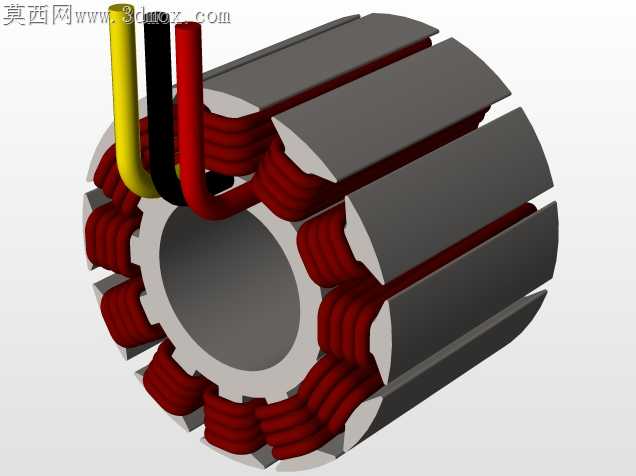

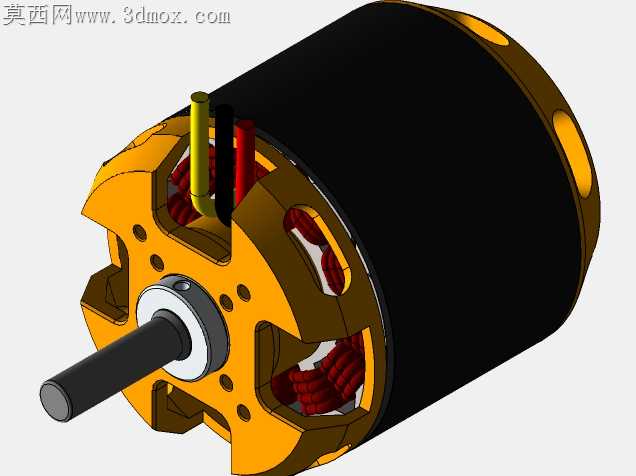

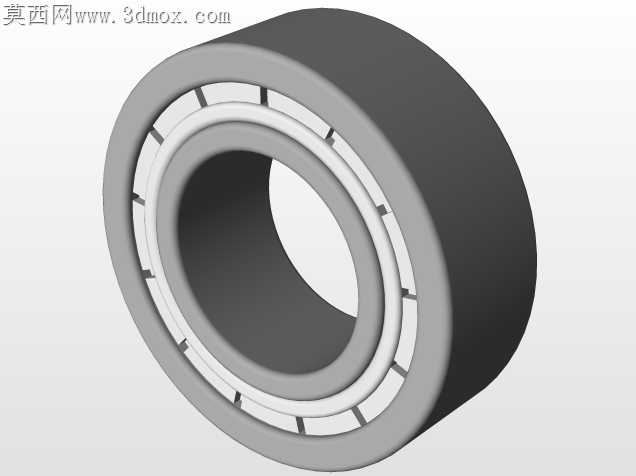

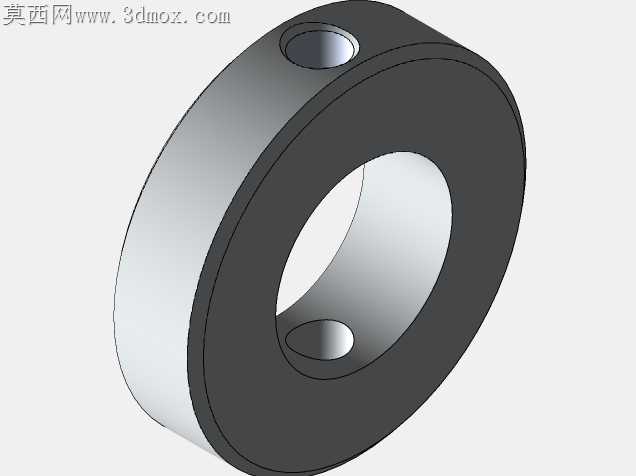

格斗机器人竞技场景下，动力输出端的电机往往要承受瞬时过载、冲击震动、堵转温升的多重考验，常规航模级无刷电机的端盖强度、绕组固定方式很难扛住5秒级15kW峰值功率的冲击，很容易出现端盖碎裂、绕组松脱、轴系窜动的致命故障。这款外转子无刷电机的结构设计，完全围绕极限竞技工况的可靠性做了针对性调整。前端盖采用镂空辐条式的一体化铣削结构，没有采用常见的薄冲压端盖拼接方案，辐条的开孔位置刻意避开了轴承安装位的应力集中区，每处镂空的转角都做了圆弧过渡，避免冲击载荷下出现裂纹扩展。绕组端部的出线位置做了分层避让，三相出线分别从端盖的独立导槽穿出，导槽边缘预留了0.3mm的嵌装硅胶护线套的余量，不会因为机器人格斗时的剧烈震动磨破线皮造成相间短路。定子铁芯与机壳的配合位没有用常规的过盈压装，而是在机壳内壁设计了三处周向定位凸台，装配时涂覆耐高温厌氧胶后卡入凸台定位，既避免过盈压装造成的定子铁芯硅钢片翘片，又能在峰值功率输出时抵消定子受到的周向磁拉力，不会出现定子跟转的故障。输出轴采用台阶式设计，轴承位的轴径比输出端大2mm，轴承选用带双面铁封的深沟球轴承，端盖内侧预留了波形垫圈的安装槽，装配后波形垫圈给轴承施加恒定的轴向预紧力，抵消格斗冲击带来的轴系窜动，不会出现转子扫膛的问题。外转子磁钢的固定没有用单纯的胶粘方案，转子壳内壁设计了轴向的定位筋条，磁钢卡入筋条之间后再涂耐高温结构胶，转子外圆做了0.2mm的壁厚加厚，即使磁钢因为高温退磁碎裂，也不会被离心力甩出壳体造成二次损伤。机壳表面的散热槽没有做通长的直槽，而是采用分段式的椭圆凹槽，既保证了足够的散热面积，又不会因为开槽降低机壳的整体结构强度，在机器人被撞击时不会从开槽位置出现弯折变形。绕组的端部没有做多余的环氧灌封，只在绕组与定子铁芯的结合位置做了局部点胶固定，既保证了绕组端部的散热能力，又能避免震动造成的绕组绝缘层磨损，毕竟格斗赛事里电机的峰值工况持续时间极短，热量不会持续累积，过度灌封反而会阻碍短时大电流下的热量散出。出线端的接线柱位置做了内凹设计，接线完成后可以套上热缩管完全埋入端盖的凹槽内，不会因为格斗时的碰撞扯断引线，也不会被飞溅的金属碎屑造成接线端短路。
