博世12V汽车冷却风扇驱动电机结构

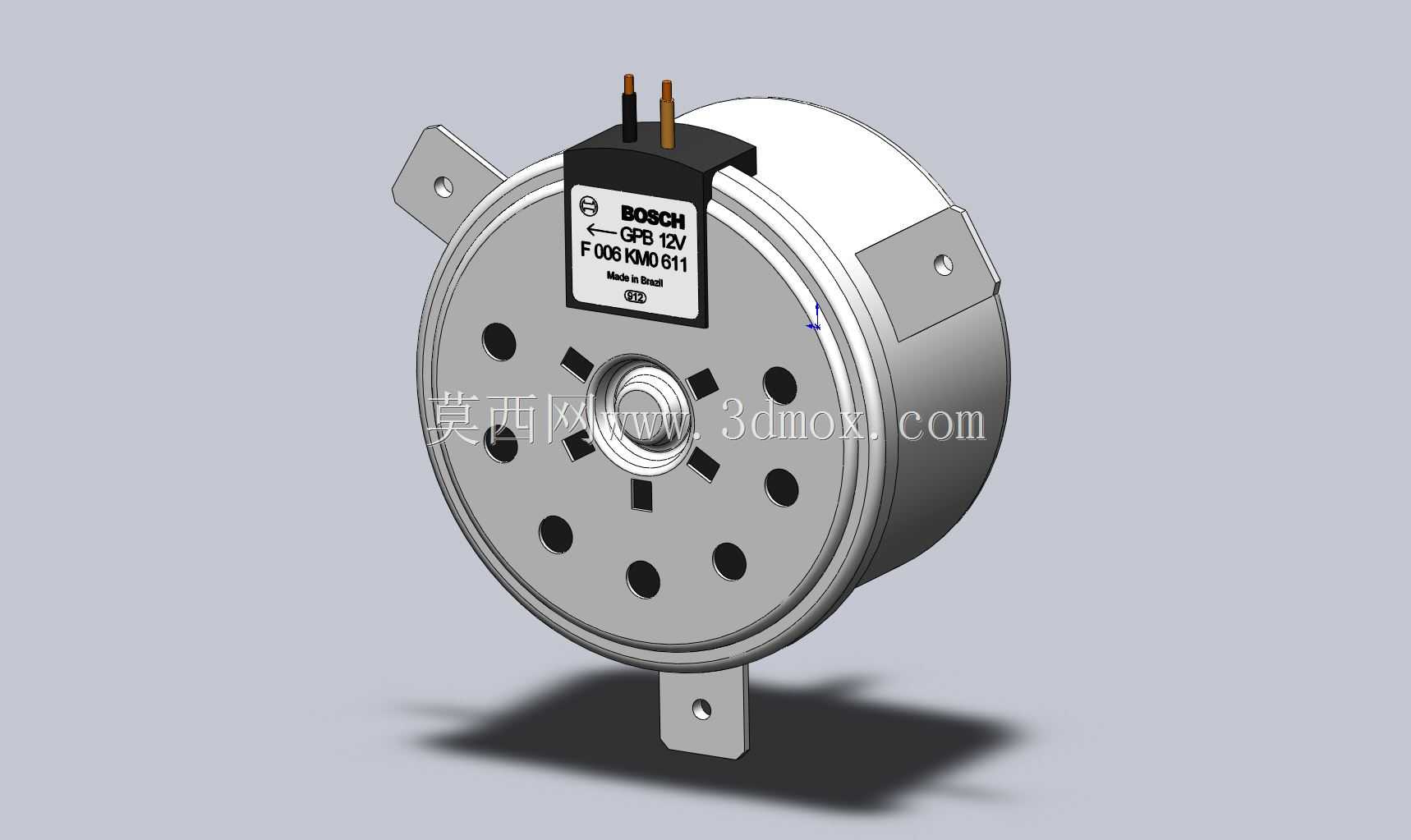

　　这款12V直流电机的核心应用场景覆盖乘用车发动机舱冷却系统、小型竞技机器人动力单元以及高校机电类课程项目实训，其中在汽车冷却回路中，它直接驱动散热器风扇完成冷却液的强制风冷换热，是发动机维持最佳工作温度区间的核心执行部件，在战斗机器人这类小型移动载具上，也可作为行走驱动或者辅助作业机构的动力源，适配低电压供电的紧凑安装场景。从功能特性来看，该电机采用有刷直流结构，适配12V车载供电标准，输出扭矩特性匹配冷却风扇的风阻负载曲线，启动阶段可提供足够的初始扭矩克服扇叶静阻力，持续运转时转速区间稳定在风扇高效工作范围，不会出现转速波动导致的散热效率下降问题。电机本体的出线端采用集成式接线座设计，两个插片式接线端子直接对应车载供电的正负极，

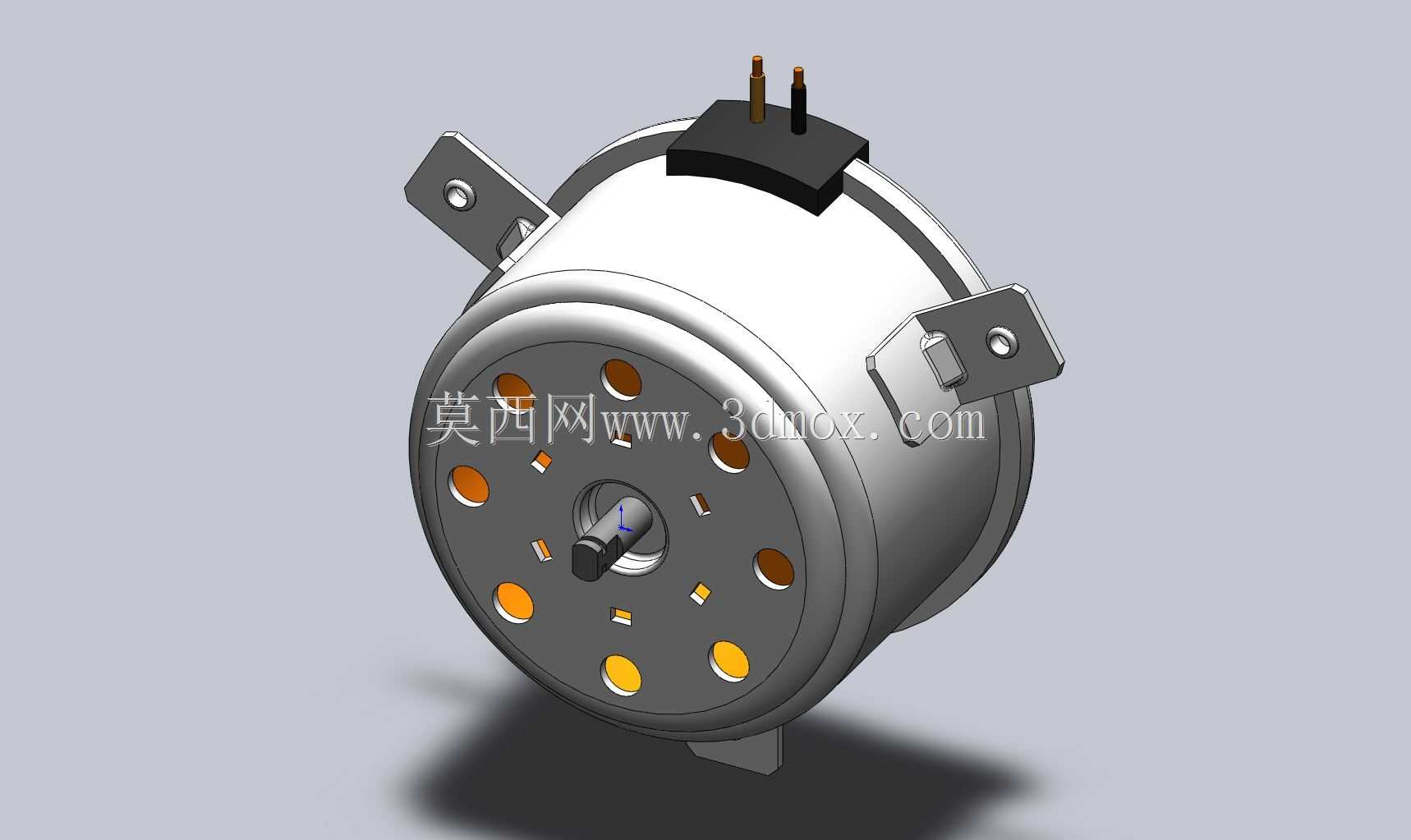

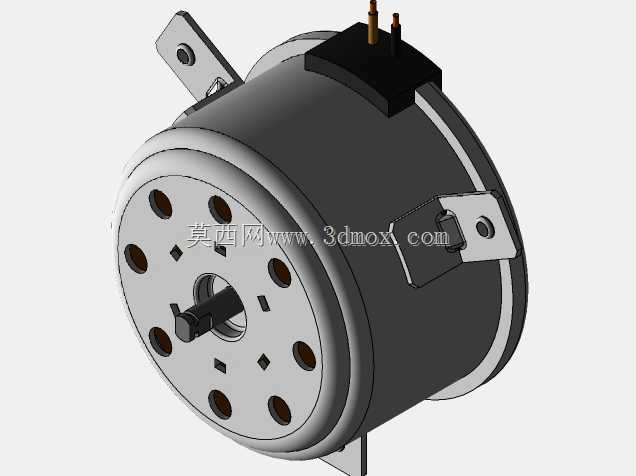

　　省去了额外接线端子的装配工序，接线座与电机端盖采用卡扣加密封胶的固定方式，可抵御发动机舱内的泥水、油污飞溅，满足车载部件的防护等级要求。设计过程中，安装结构的适配性是优先考量的维度，电机外壳采用三段式叠压结构，中部为导磁钢质机壳，前后端盖为冲压成型的镀锌钢板，三个带安装孔的固定支耳直接冲压成型在前端盖外缘，支耳的安装孔位间距匹配主流乘用车散热器支架的安装孔距，安装时无需额外制作转接支架，直接通过螺栓即可将电机固定在散热器风扇的安装框架上，支耳与机壳之间设置有冲压加强筋，可承受风扇高速运转时产生的振动载荷，避免长期运行后支耳出现疲劳断裂。输出轴端采用扁位加卡槽的结构设计，风扇扇叶的轮毂可直接套入输出轴，通过轴端的卡簧完成轴向固定，

　　扁位结构可传递扭矩，避免扇叶与输出轴之间出现相对转动，相比平键连接的结构，这种设计装配工序更简单，轴向尺寸更紧凑，适合冷却风扇这类轴向空间受限的安装场景。前端盖的端面均匀分布有多个通风孔，电机运转时内部的电枢产生的热量可通过这些通风孔随风扇的气流散出，实现自通风冷却，无需额外设置散热筋或者独立散热风扇，简化了电机本体的结构。机壳的外径尺寸控制在常规车用冷却电机的通用尺寸范围内，可适配多数同功率等级的替换安装场景，轴向长度从输出轴端面到后端盖接线座顶端的尺寸经过优化，不会与散热器本体或者发动机舱内的其他管路部件产生干涉。在小型机器人项目应用中，这款电机的安装支耳可直接固定在机器人的底盘框架上，

　　输出轴可通过连接法兰适配行走轮或者作业机构，12V的供电电压也匹配多数小型机器人的锂电池供电标准，无需额外设置电压转换模块。电机的后端盖采用封闭结构，仅预留接线座的出线位置，可避免杂物进入电机内部影响碳刷与换向器的正常接触，碳刷组件采用可更换的模块化设计，长期使用磨损后可直接拆开后端盖更换碳刷，延长电机的整体使用寿命。从装配逻辑来看，该电机的所有零部件均采用冲压、注塑类量产工艺成型，零部件的一致性较好，适合批量生产装配，端盖与机壳之间采用卷边铆接的固定方式，连接强度高，装配效率比螺栓连接更高，同时也避免了螺栓松动导致的端盖移位问题。接线座的绝缘材质采用耐温工程塑料，可承受发动机舱内的持续高温环境，不会出现高温老化开裂的问题，接线端子的导电部分采用镀锡铜材质，导电性能稳定，可避免长期使用后氧化导致的接触电阻过大问题。
