重载翻转式枢轴支撑作业装置

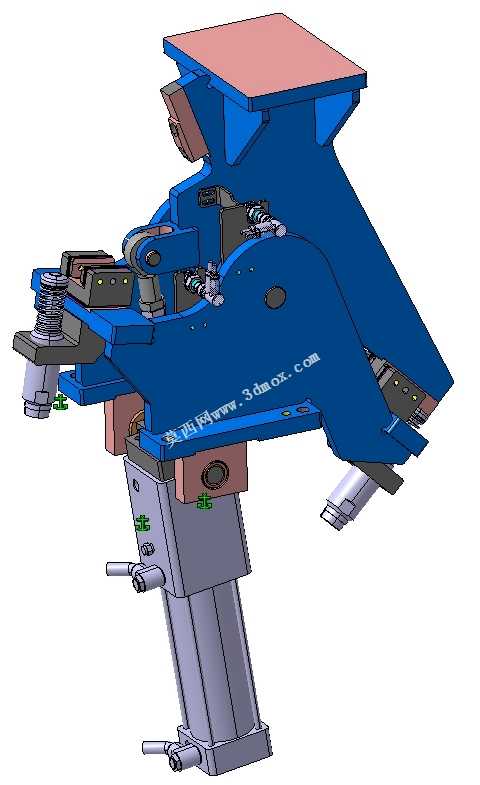

该装置主要面向重型工件的工位翻转、定位支撑作业场景，常见于大型结构件焊接、重型部件装配、重型物料工位转序等生产环节，可替代传统人工配合起重设备的翻转作业模式，大幅降低重型工件工位调整过程中的安全风险，提升工位作业的定位精度与操作效率。装置整体采用立式支撑加翻转承载台的结构布局，底部为方形立柱式支撑基座，基座设置多组横向定位销接口与安装固定孔位，可直接适配车间标准工位平台的T型槽安装要求，安装边界规整，无需额外定制复杂的转接安装底座，单组装置可承载数吨级的重型工件，多组联动使用时可满足更长尺寸重型结构件的翻转支撑需求。上部承载翻转台采用加厚承力钢板焊接成型，台面设置多组可调节的工件装夹接口，可适配不同外形尺寸的工件装夹固定，翻转铰接部位采用大直径淬硬销轴配合自润滑轴套结构，可承受翻转过程中的大扭矩冲击载荷，避免长期重载使用出现铰接部位磨损松旷的问题。装置集成了机械式行程限位结构与阻尼缓冲组件，翻转过程中可在预设角度位置实现平稳停靠，不会出现惯性冲击导致的工件移位或装置损伤，同时配套的机械引导结构可保证翻转动作沿固定轨迹运行，避免偏载导致的卡滞问题。装置的气路辅助组件可实现翻转动作的助力操作，操作人员无需施加过大的外力即可完成重型工件的角度调整，到位后自动触发机械锁止结构，保证作业过程中承载台不会出现意外移位。整体结构的受力路径经过优化设计，所有承力部位均做了加厚加强处理，铰接部位设置有防尘密封结构，可适配车间多粉尘、多焊渣的恶劣作业环境，日常维护仅需定期对铰接部位加注润滑脂即可，长期使用的维护成本极低。该装置可单独作为单工位重型工件的翻转支撑台使用，也可接入自动化生产线，配合输送设备、焊接机器人等完成重型工件的全流程自动化加工作业，适配多品种小批量的重型工件生产模式，可根据工件的实际尺寸、重量调整装夹位置与翻转阻尼参数，具备较强的工位适配性。
