电动插板式料斗闸门启闭装置结构设计

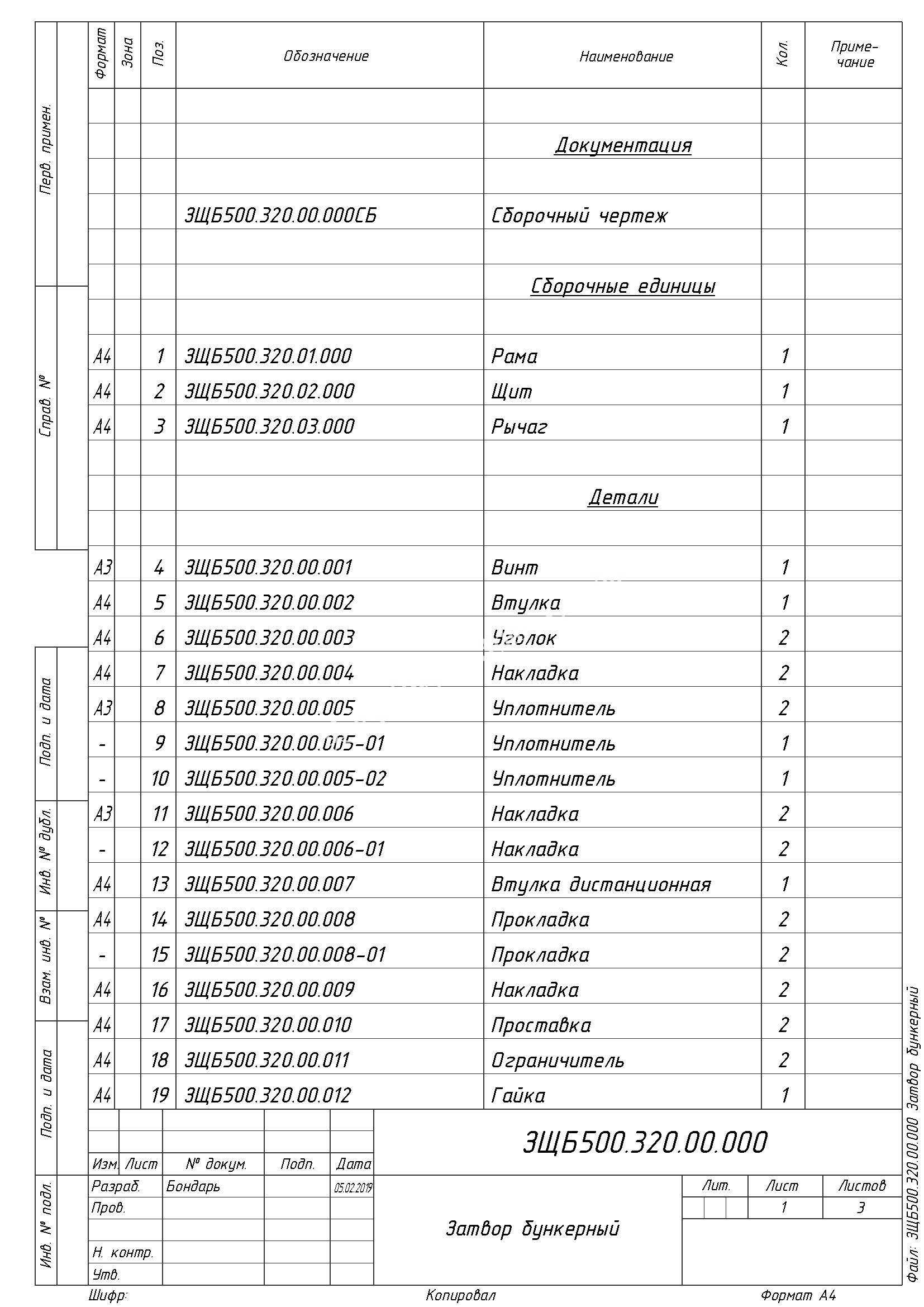

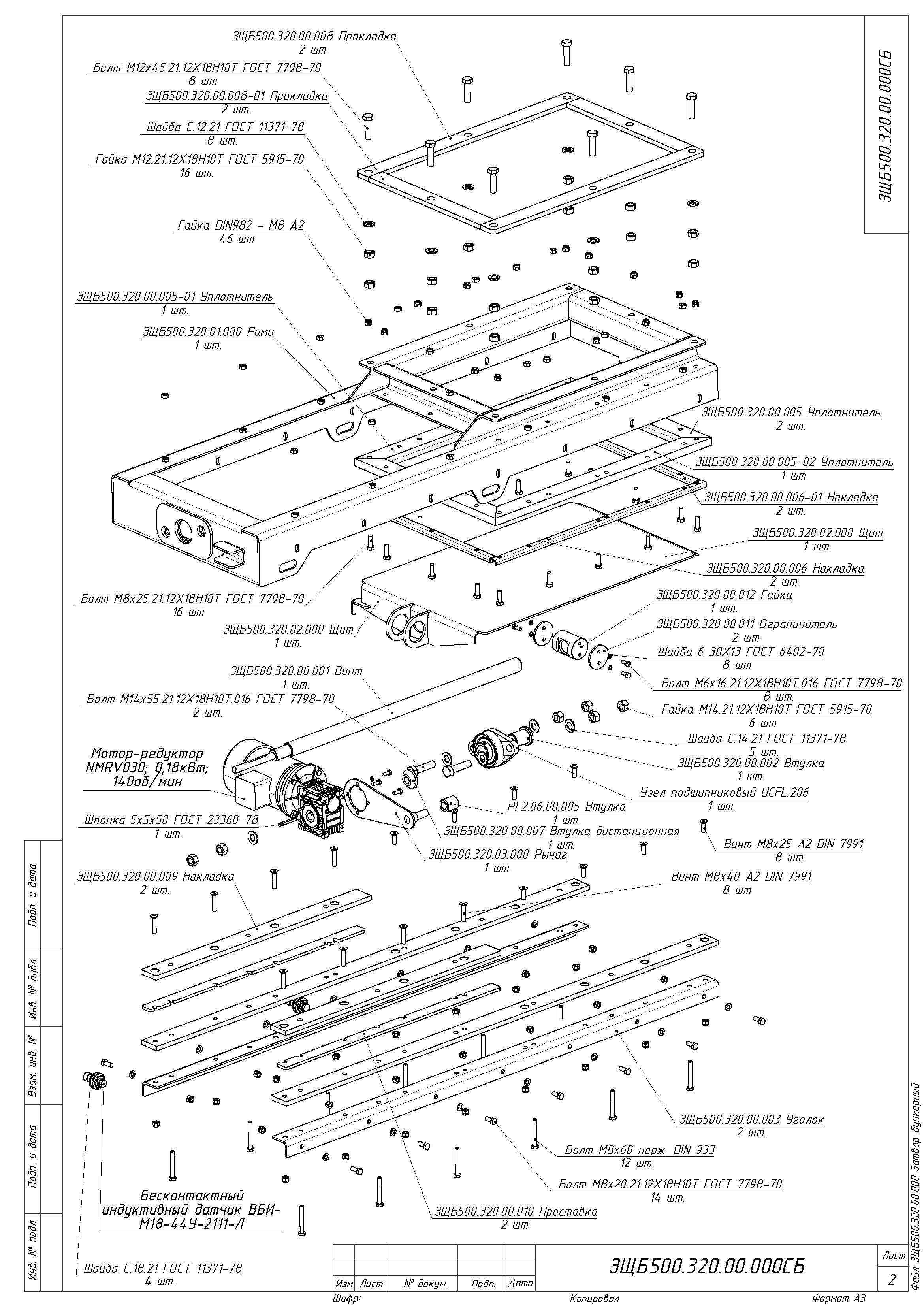

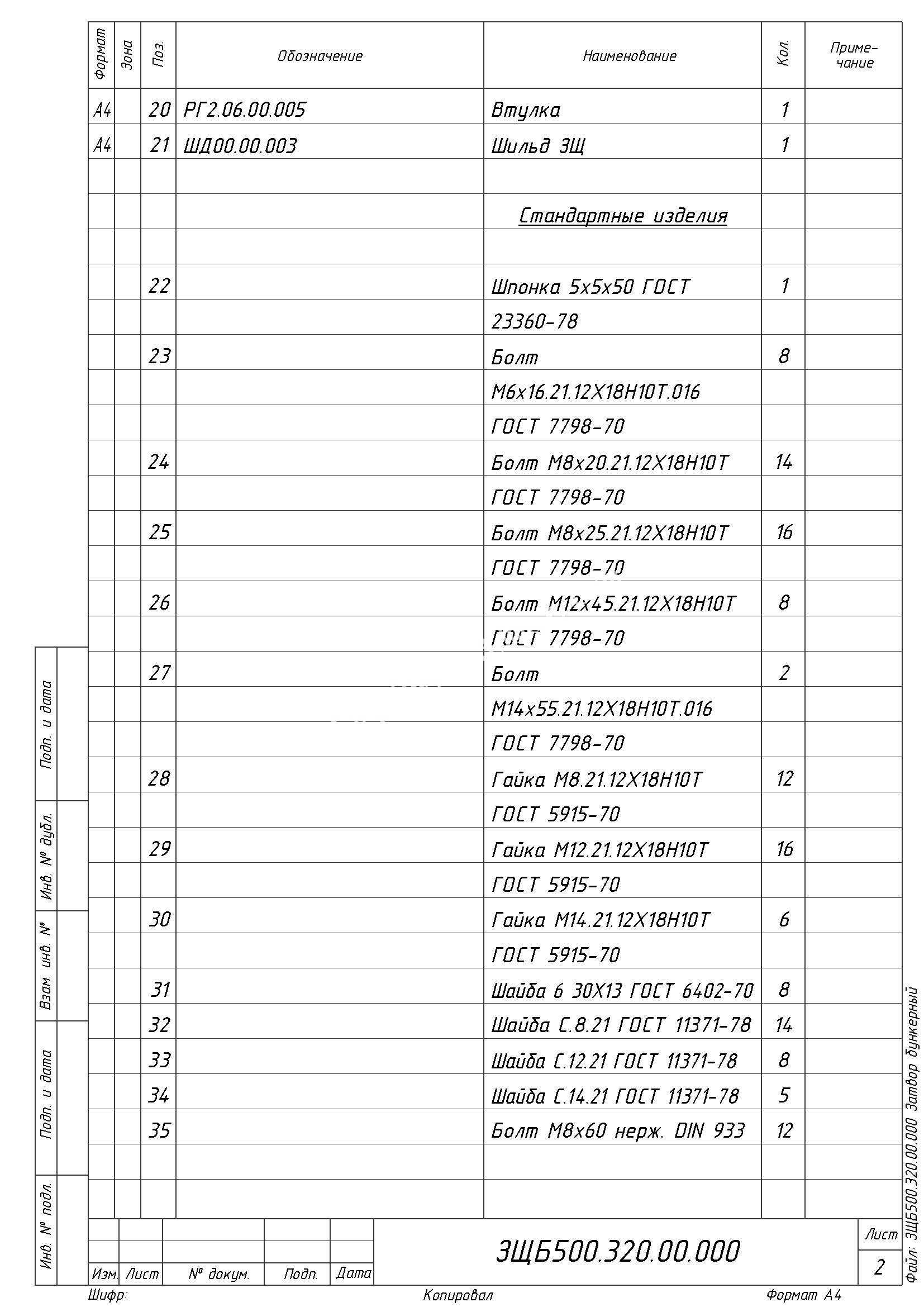

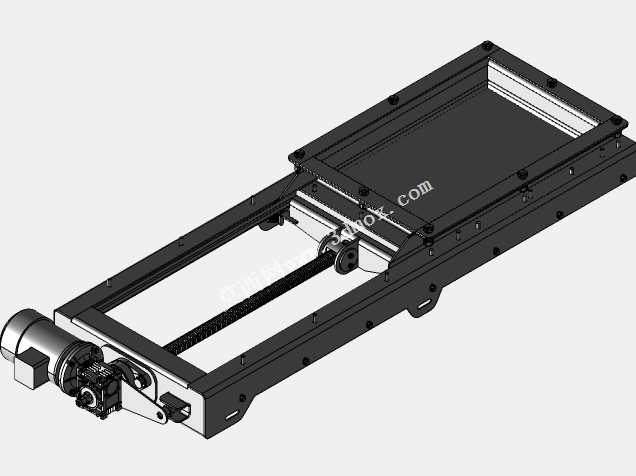

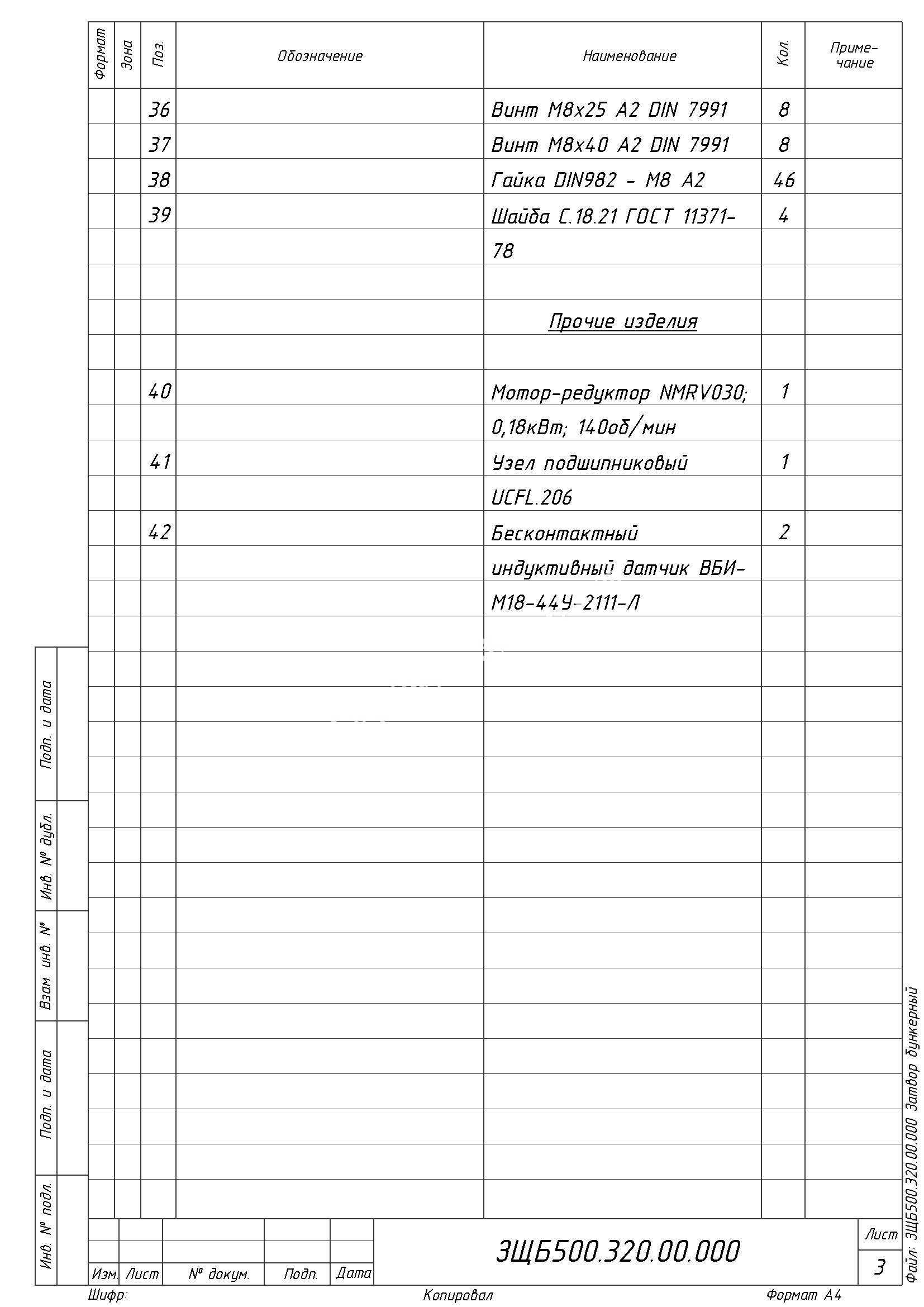

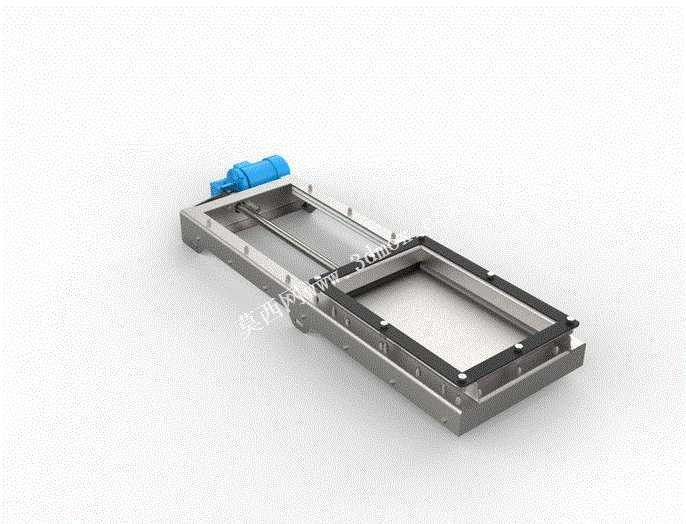

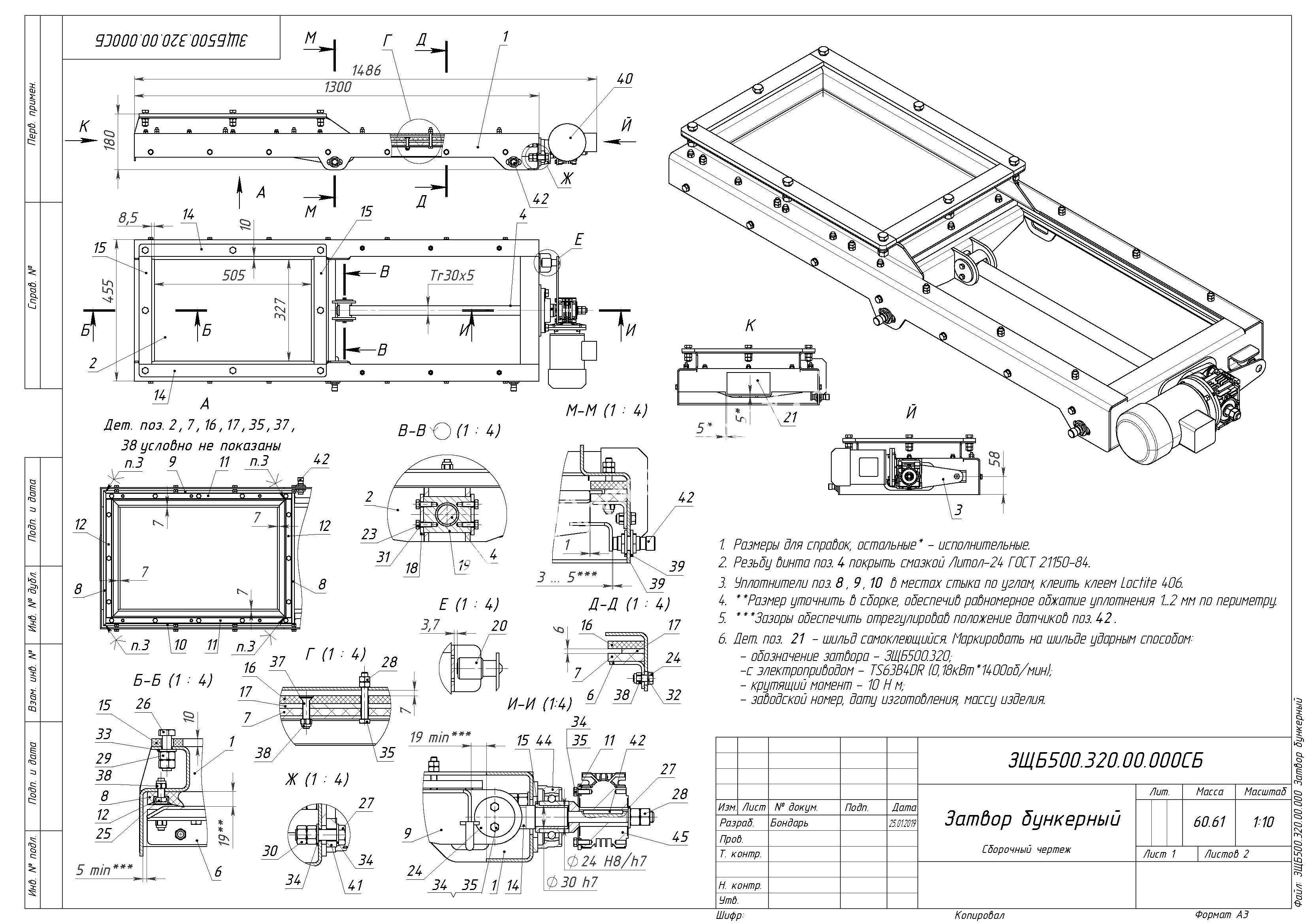

该装置主要应用于散料储运、加工生产线的料斗出料端管控场景，常见于粮食加工、建材生产、矿石分选、粉体输送等行业的物料中转环节，安装在各类储料斗、称重料仓、暂存料斗的底部出料口位置，承担料流通断、卸料流量管控的核心作用，可替代传统手动插板阀，适配连续化生产的远程操控需求，降低人工操作的劳动强度与现场作业安全风险。装置整体采用框架式承载结构，主体框架为一体化铣削加工的金属型材拼焊结构，刚性充足，可承受料斗内物料堆积带来的垂直压力与侧向挤压力，长期运行不易出现框架形变、闸板卡滞的问题。驱动端采用集成式电动执行机构，布置在框架侧端，通过传动丝杆带动闸板做直线往复运动，闸板运行轨道内嵌在框架内侧，轨道接触面加装耐磨减摩衬条，既可以降低闸板往复移动的摩擦阻力，也能避免粉料颗粒嵌入轨道缝隙造成的卡涩故障，同时闸板边缘设置柔性密封胶条，在闸板完全闭合时可贴合出料口端面，减少细粉料的漏料、扬尘问题。设计过程中充分考虑现场安装的适配性，框架上端面预留均匀分布的螺栓安装孔位，可直接匹配市面主流规格的方形料斗出料法兰，无需额外制作过渡连接构件，安装边界规整，整体厚度控制合理，不会过多占用料斗下方的安装空间，适配原有生产线的改造升级需求，无需大幅调整原有料斗的支撑结构。闸板的行程设置覆盖整个出料口通径，完全开启时通流截面无遮挡，不会出现物料架桥、堵料的问题，可顺畅流通颗粒、粉体等不同性状的散状物料，闭合时驱动力均匀分布在闸板两侧，即使料斗内存在物料压在闸板上的情况，也能平稳完成启闭动作，不会出现闸板偏斜、密封失效的问题。同时框架底部设置有可拆卸的检修盖板，日常维护时无需将整个装置从料斗上拆除，即可清理轨道内积存的物料、更换磨损的密封件与衬条，大幅降低后期运维的工作量与成本。
