LED火灾模拟功能印刷电路板结构设计

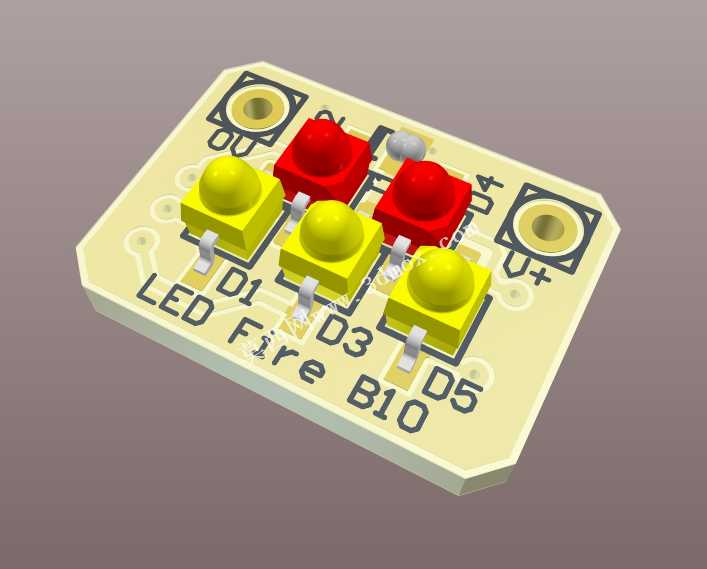

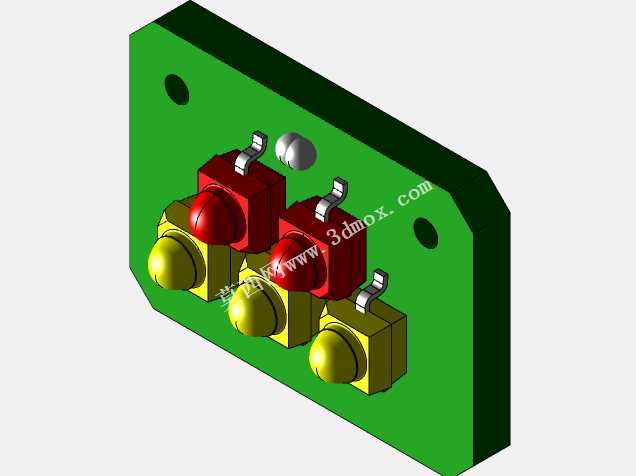

这款LED火灾模拟印刷电路板，主要面向消防演练场景、火灾科普教育教具、消防设备功能测试场景设计，可作为模拟火情发生时的光效提示核心载体，替代真实明火完成各类消防预警系统的功能校验、应急疏散演练的火情信号模拟，既能够规避真实明火带来的消防安全隐患，也能重复循环使用降低演练与测试的综合成本。在实际使用过程中，该电路板可通过板载的5颗LED实现不同亮度、不同闪烁频率的光效输出，模拟不同规模火情对应的视觉提示效果，适配烟雾报警器联动测试、应急照明系统触发校验、消防教学演示等多类使用需求，由3节AAA电池组成的供电模块可脱离外接电源独立工作，无需复杂布线即可快速部署在各类测试、演练场景中，适配临时搭建的演练场地、移动科普展台等无固定供电的使用环境。从设计思路来看，该电路板采用紧凑化的布局逻辑，将主控芯片、限流电阻、滤波电容、供电接口、LED灯组全部整合在单块异形板基上，板边预留的四个固定安装孔可直接通过螺丝完成板体固定，无需额外设计定制安装支架，板上元件排布充分考虑了供电回路的信号稳定性，在供电输入端设置滤波电容降低电池电压波动对LED发光效果的影响，每颗LED搭配独立限流电阻保证不同灯珠的发光一致性，避免单颗灯珠电流过载出现烧毁问题，同时板上预留的测试触点可方便后期维护时快速排查电路故障，降低检修的操作难度。从安装边界来看，该电路板整体采用切角异形轮廓，可适配狭小的模拟设备内部安装空间，板体边缘无突出元件，安装时不会与周边壳体结构产生干涉，板上所有贴片元件均采用回流焊工艺适配的封装形式，整体板厚控制在常规PCB标准厚度范围内，可直接嵌入各类模拟火情装置的壳体内部，供电触点采用大尺寸露铜设计，既可以焊接电池座实现固定供电，也可以通过触点接触的方式搭配可拆卸电池仓使用，适配不同结构的教具、测试设备的装配需求，板上丝印清晰标注了各个元件的参数、供电正负极方向，可有效降低生产装配、后期维修过程中的接反、装错风险。
