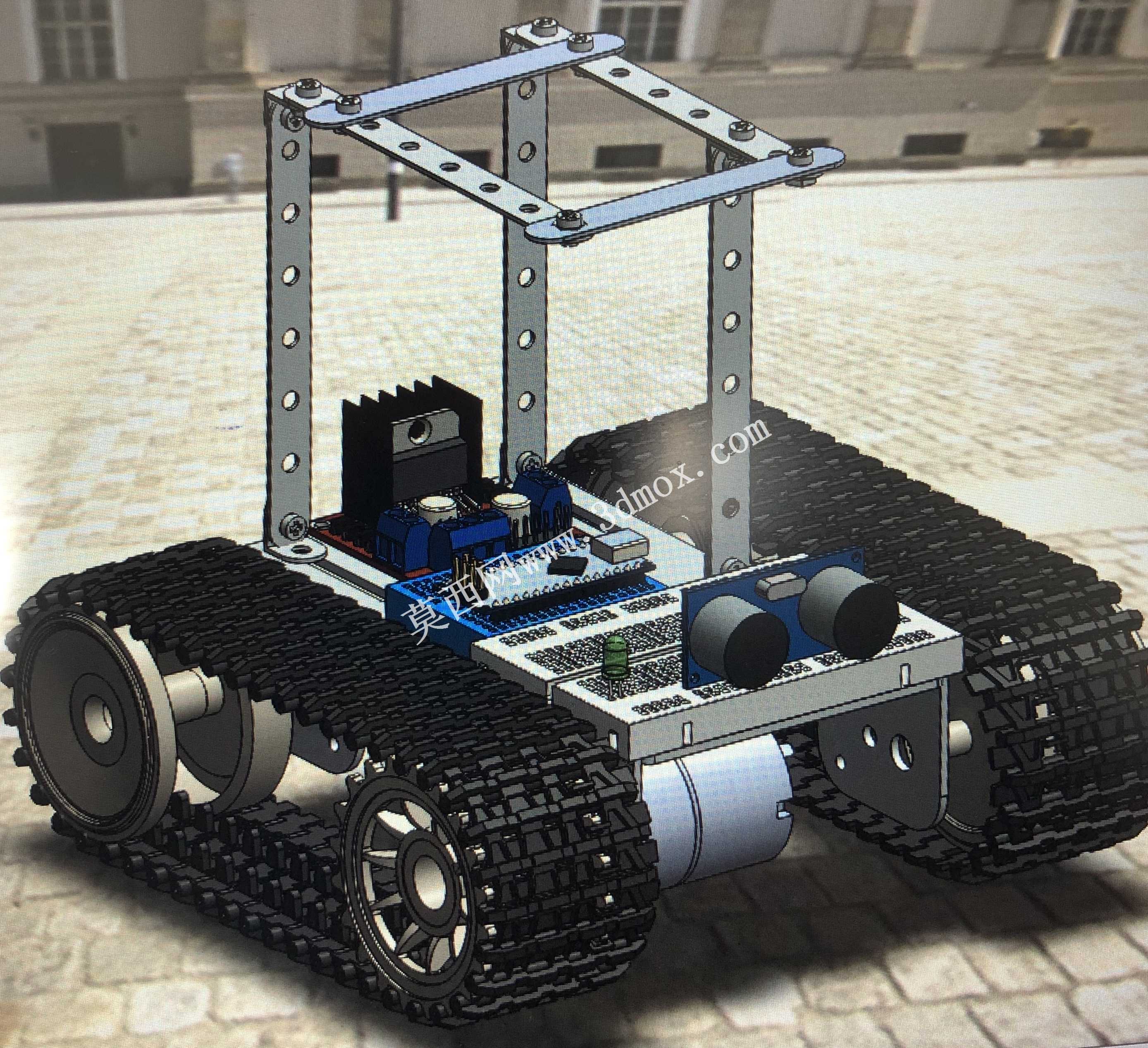

Arduino履带式智能移动探测小车结构设计

这款履带式智能移动载具，主要面向狭小空间巡检、教学实训演示、小型作业任务搭载等场景设计，可替代人工进入存在安全隐患的狭窄区域完成环境探测、简单作业等任务，也可作为高校嵌入式开发、机械结构设计课程的实训载体，帮助学习者掌握移动机器人的结构搭建与控制逻辑开发。从实际用途来看，该载具预留了充足的上层搭载空间，可根据不同任务需求加装环境检测传感器、小型机械作业臂、图像采集模块等拓展部件，适配室内外平整硬质路面、碎石路面等多种通行场景，履带式行走结构相比轮式结构拥有更大的接地面积，在松软、不平整路面的通过性更强，不易出现打滑陷车的问题。产品功能特性上，载具集成了双路直流电机驱动模块，可实现双侧履带的差速转向，支持原地旋转、前进后退、变速行驶等多种运动模式，搭载的超声波传感器可实时检测前方障碍物距离，配合控制板内置的避障程序可实现自主避障行驶，上层的铝型材支架采用多孔位设计，可灵活调整搭载部件的安装位置，满足不同拓展需求。设计思路上，整体采用模块化分层设计，底层为履带行走总成，包含履带、驱动轮、承重轮、驱动电机等部件，中层为控制与供电安装板，集中布置控制主板、电机驱动板、电池等核心部件，上层为拓展搭载支架，采用标准孔位铝型材搭建，无需额外定制加工件即可完成拓展部件的安装固定，所有结构件均采用标准化连接件装配，后期维护更换部件十分便捷。外形尺寸与安装边界方面，载具整体长宽高控制在紧凑范围内，可通过宽度不小于30厘米的狭窄通道，上层搭载支架的安装孔位间距统一为10毫米标准间距，可兼容市面上主流的小型传感器、机械部件的安装尺寸，电池仓预留了足够的安装空间，可适配不同容量的锂电池组，双侧履带的外侧未设置突出结构，可贴近墙体等障碍物行驶，减少通行时的空间占用，中层安装板的电子元件布置避开了履带运动的干涉区域，行驶过程中不会出现结构剐蹭线路或元件的问题，整体结构的重心集中在载具中下部，行驶过程中稳定性更强，不易发生侧翻。
