车间无人值守堆叠滑动进料机器人结构

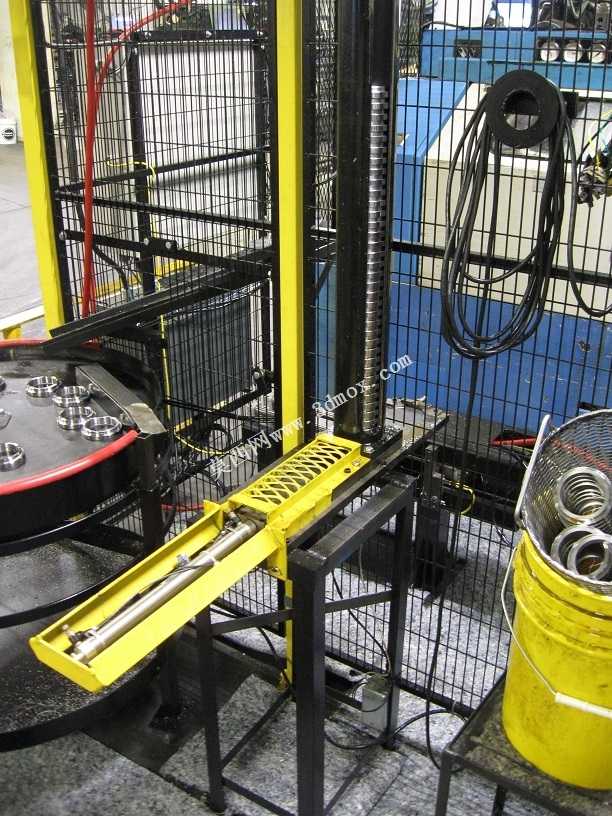

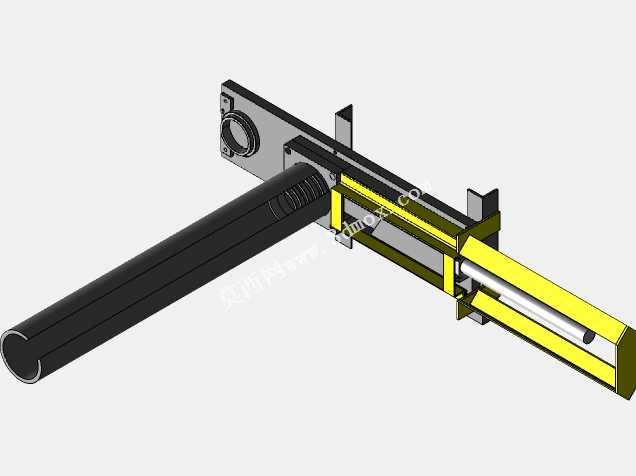

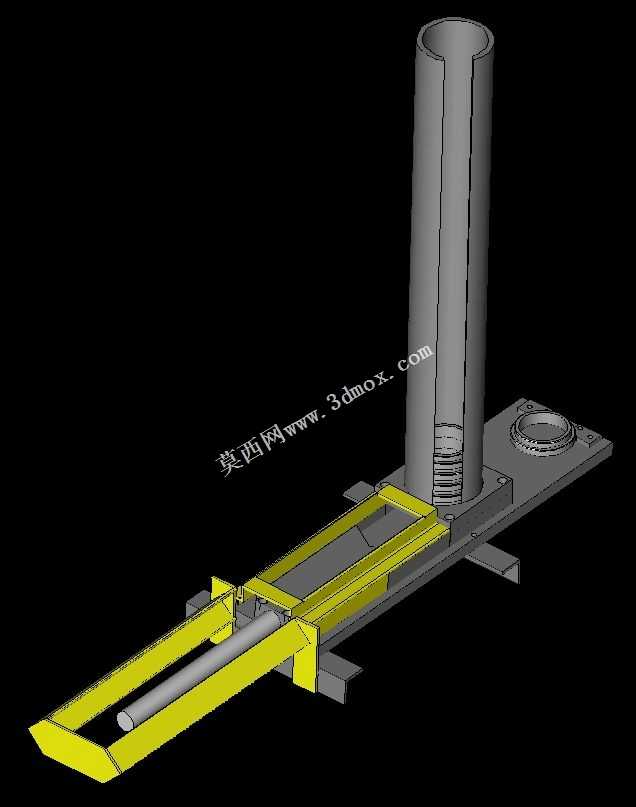

这款进料机器人主要面向离散制造车间的多机床协同作业场景设计，针对传统人工上料过程中重复劳动强度大、节拍匹配精度差、夜班值守人力成本高的痛点，适配轴承套圈、小型金属结构件等盘类、轴类回转零件的自动供料需求，可同时对接两台加工设备完成待加工坯料的有序输送，大幅降低一线操作人员的设备看护负荷，实现单工位多机台的无人化连续生产。设备核心采用堆叠储料配合滑动推送的供料逻辑，储料区可一次性容纳整班次加工所需的坯料存量，依靠内置的线性滑动导轨配合气动驱动组件，将堆叠层的待加工零件逐件平稳推送至机床接料位，推送行程可根据不同零件的外形尺寸灵活调整，推送过程设置有缓冲阻尼结构，避免金属坯料推送时出现磕碰划伤、卡料错位的问题，保障上料动作的位置重复精度满足机床自动装夹的公差要求。整体结构采用模块化设计思路，主体支撑框架采用标准型钢焊接成型，外部配套安全防护网结构，将设备运动区域与人员操作通道完全隔离，避免设备运行过程中人员误入造成安全隐患；滑动送料的执行单元采用开放式安装结构，无需拆解主体框架即可快速完成推送导轨、驱动元件的维护更换，适配车间日常快速维保的作业需求。设备的安装边界充分考虑车间现有产线的布局特点，整体占地宽度控制在1.2米以内，长度可根据对接机床的间距在1.5米至2.2米范围内灵活调整，进料高度匹配常规数控车床、加工中心的装料口高度区间，无需对现有机床的接料结构做大规模改造即可完成对接部署；设备侧边预留有标准电气接口，可直接对接车间现有产线的PLC控制系统，实现与机床加工节拍的实时联动，当机床完成当前工件加工发出上料信号时，设备可在3秒内完成待加工坯料的推送到位，配合机床的自动装夹机构完成上下料流程的无缝衔接。设备的料桶适配结构可兼容车间通用的圆形周转料桶，操作人员仅需在换班时将装满坯料的周转桶放置到指定上料位，设备即可自动完成坯料的逐件分离、有序输送，整个供料过程无需人工干预，可支撑连续8小时以上的无人值守运行，有效压缩单台机床的人工看护成本，同时避免人工上料过程中出现的装夹定位偏差、上料节拍不稳定等问题，提升整线加工的良品率与生产效率。
