甜菜榨汁处理成套工业设备结构设计

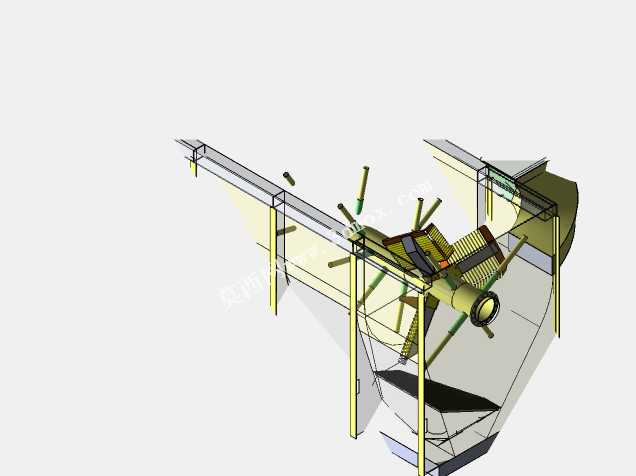

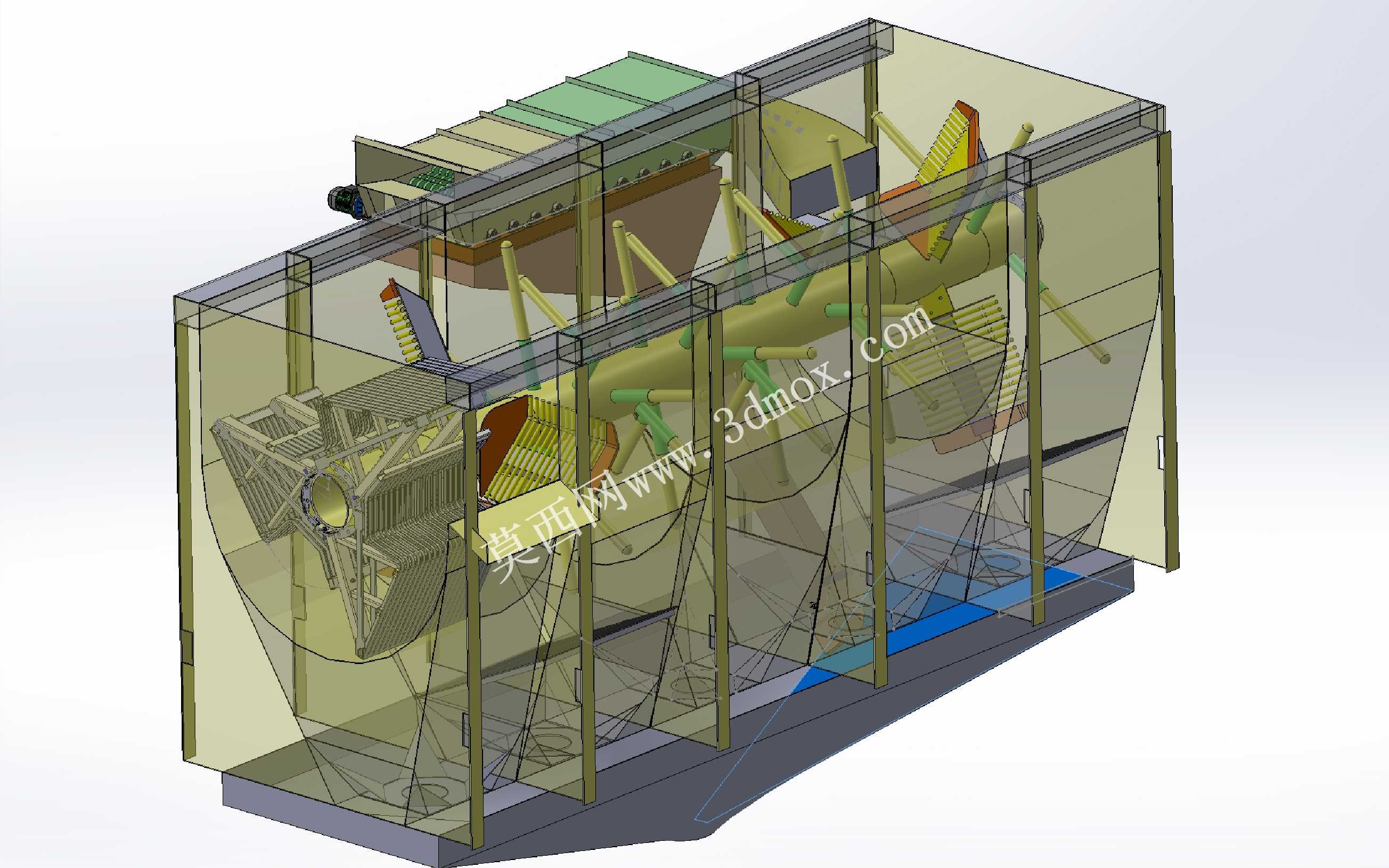

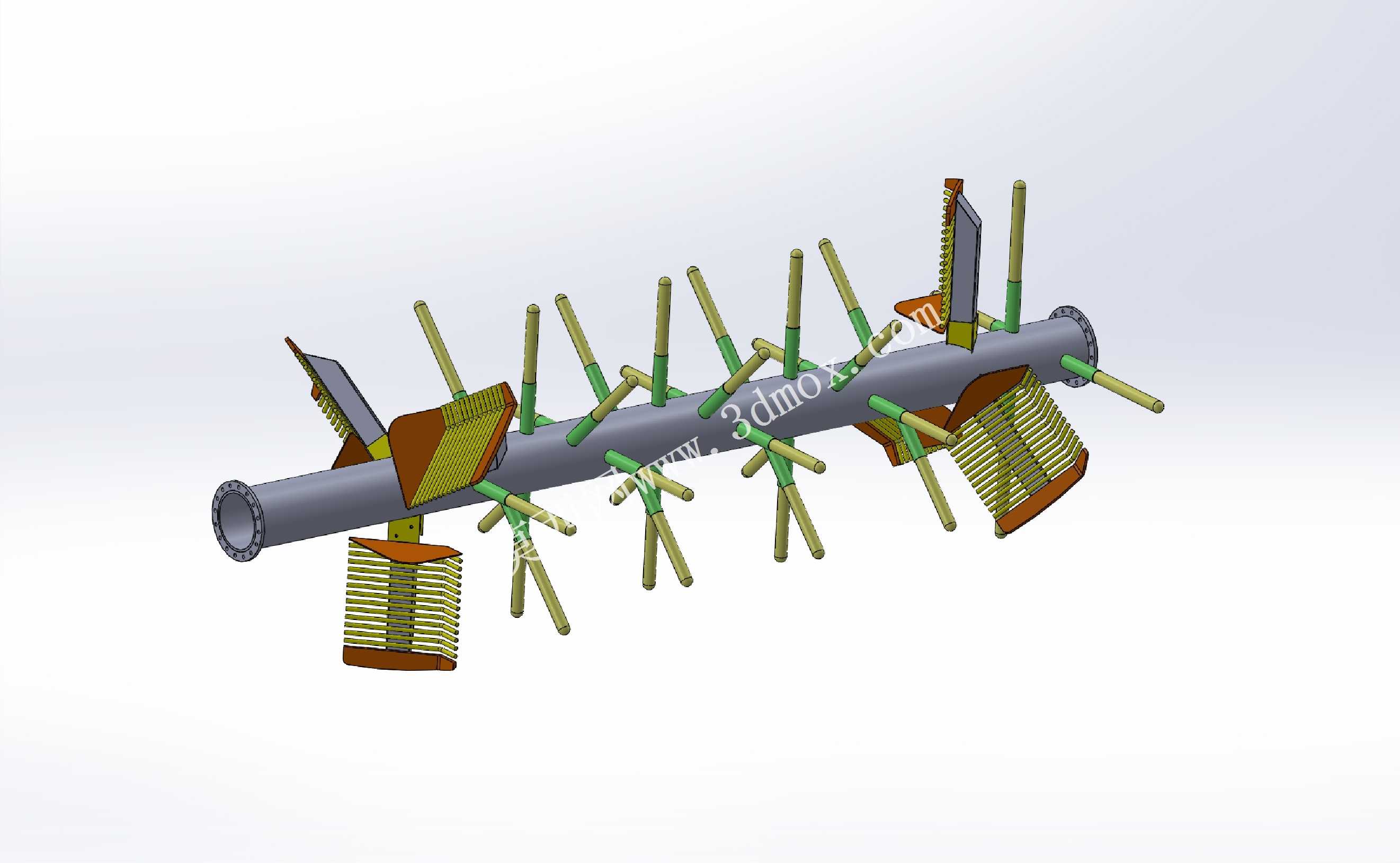

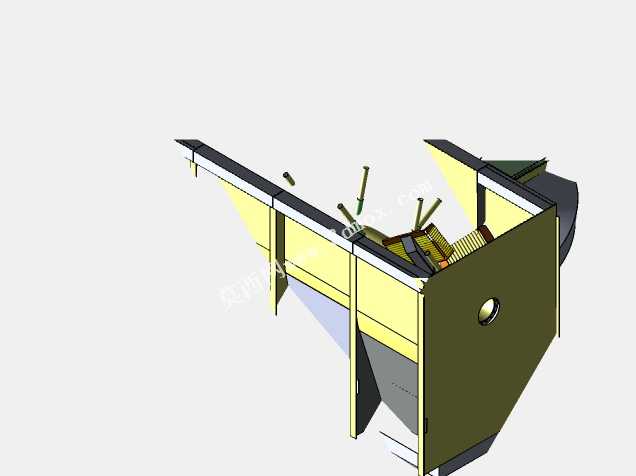

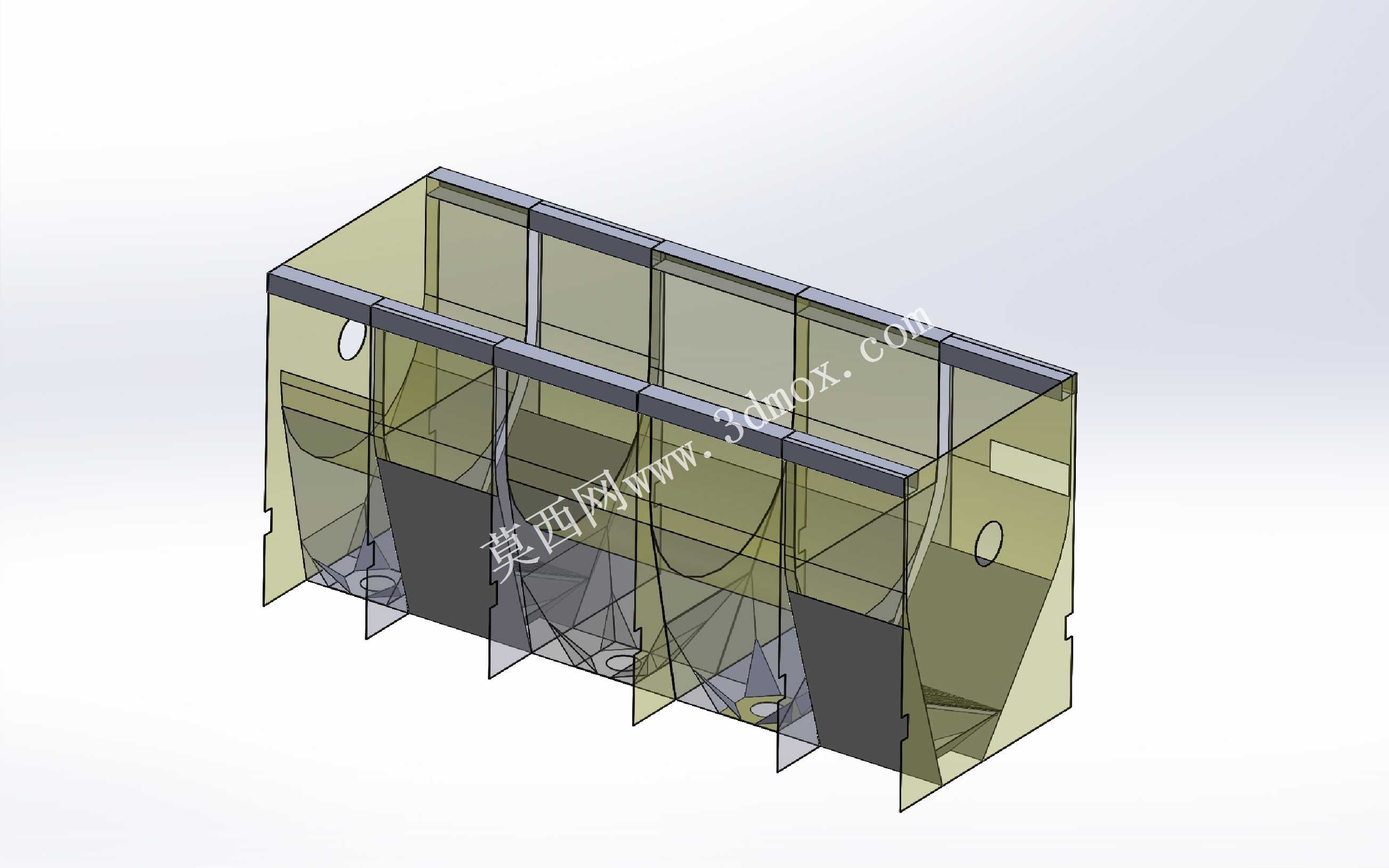

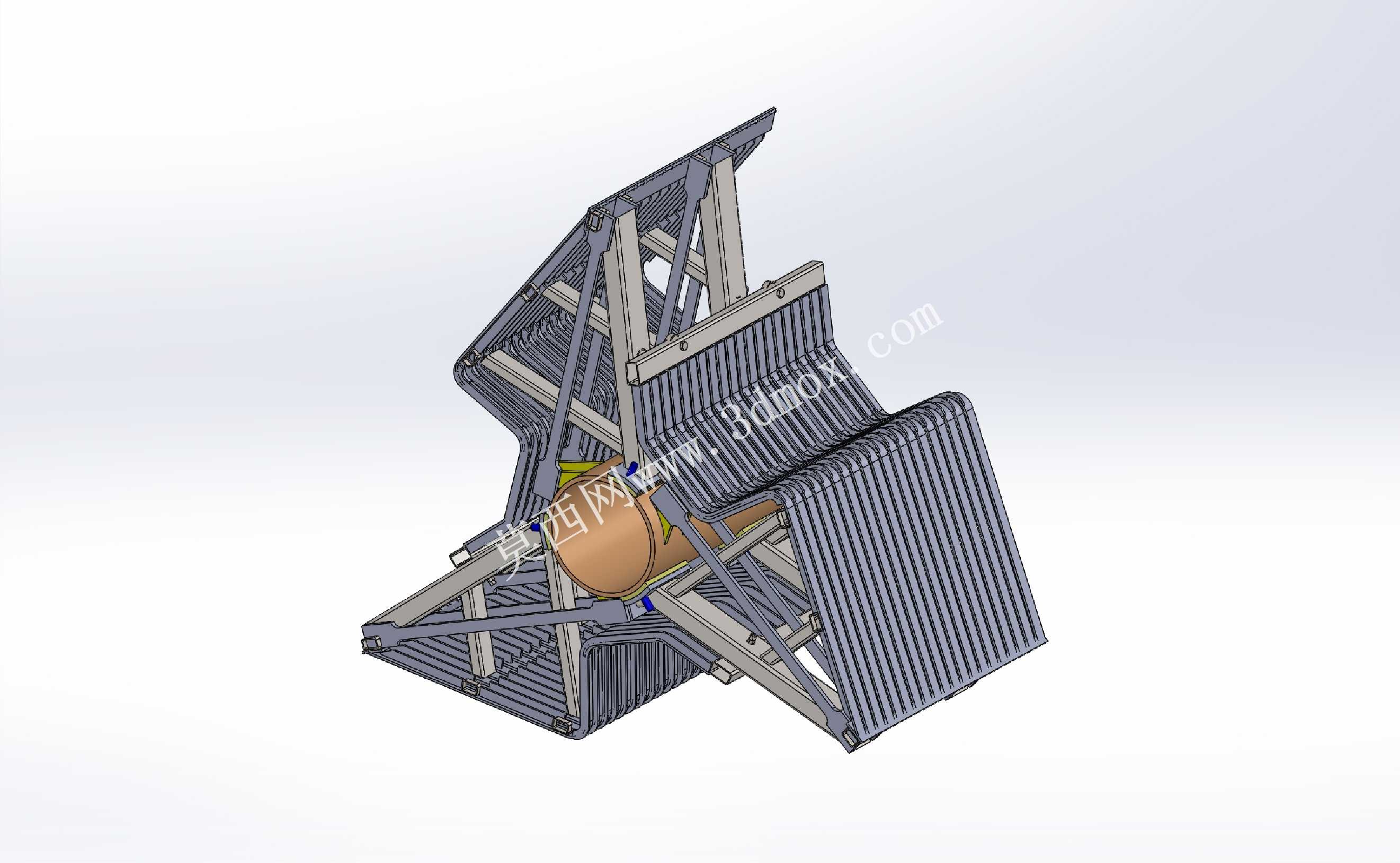

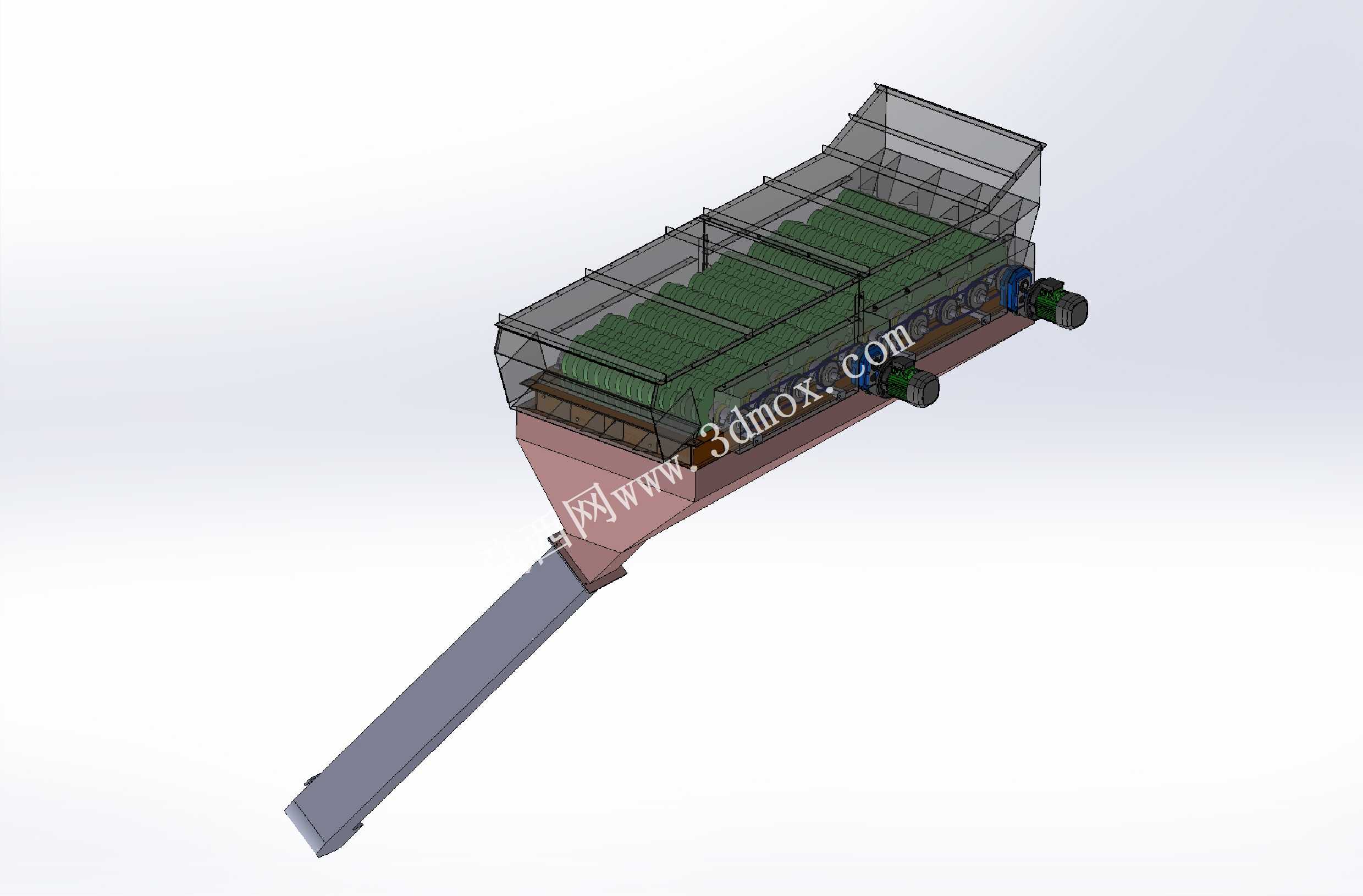

该设备主要应用于甜菜制糖、甜菜深加工类农产品加工生产场景，是甜菜预处理榨汁工序的核心处理装备，可对接前端甜菜清洗、输送工序，完成甜菜的破碎、挤压榨汁、渣汁分离全流程作业，适配规模化农产品加工生产线的连续化生产需求，能够有效替代传统分散式的破碎、压榨设备，减少工序间的物料转运损耗，提升甜菜榨汁环节的整体出汁率与生产效率。设备整体采用长箱式封闭结构设计，外部设置框架式防护壳体，既可以避免榨汁过程中汁液飞溅、物料洒落污染生产车间环境，也能够对内部的作业组件形成防护，降低生产过程中的安全隐患。内部核心作业区域沿物料输送方向依次排布进料导料结构、多级破碎辊组、渐进式挤压绞龙组件、渣汁分离筛网结构，甜菜物料从设备一端的进料口进入后，首先经过破碎辊组将块状甜菜切割破碎为细小颗粒，破坏甜菜的纤维组织结构，为后续榨汁作业做准备；破碎后的甜菜物料随绞龙组件向前输送，绞龙螺距沿输送方向逐步缩小，形成渐进式的挤压腔室，对物料持续施加挤压力，将甜菜中的汁液充分挤压析出，析出的汁液通过下方的筛网结构汇集到集液腔排出，挤压后的甜菜渣则从设备末端的出渣口排出，完成整个榨汁流程。设计过程中充分考虑了甜菜物料的纤维特性，破碎组件采用交错排布的带刃破碎结构，既可以保证对硬质甜菜块的破碎效率，也能够避免长纤维缠绕辊轴影响设备连续运行；挤压绞龙表面做耐磨处理，适配甜菜榨汁过程中物料摩擦带来的损耗，延长核心部件的使用寿命。设备底部设置整体式安装底座，预留了与生产线输送平台对接的安装孔位，整体安装边界规整，可直接布置于标准化生产车间的作业工位，对接上下游的清洗、输送、汁液收集设备，无需额外搭建复杂的安装支架；设备侧面设置可开启的检修门，便于日常生产过程中对内部筛网、辊组、绞龙组件进行清理与维护，避免残留的甜菜渣变质影响后续生产的物料品质，同时也方便对易损部件进行快速更换，降低设备维护的停机时长。
