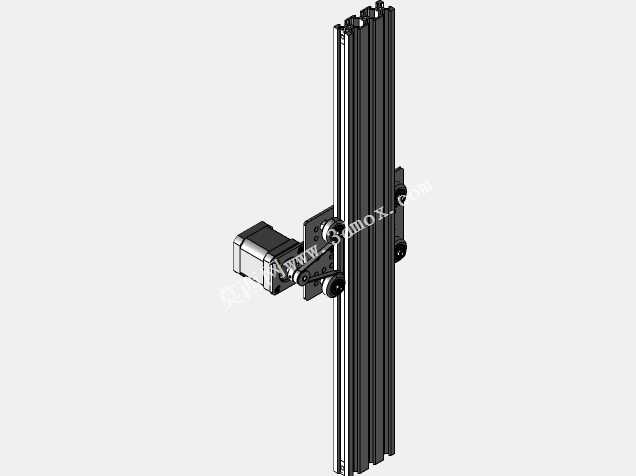

五百毫米行程V型槽皮带配小齿轮直线执行机构

该款直线执行机构主打紧凑型长行程直线传动场景，可广泛适配桌面级数控加工设备、小型自动化送料工位、激光打标设备的Z轴升降模组、3D打印机的运动轴以及轻型协作机器人的末端直线进给单元，尤其适合安装空间局促、对传动同步性有较高要求的轻载运动场景，能够在低速往复运动工况下保持稳定的传动精度，避免传统纯齿轮传动带来的背隙误差问题。

在实际使用过程中，该机构通过步进电机提供动力输入，电机输出端的小齿轮与V型槽皮带形成啮合传动结构，将旋转动力转化为滑座的直线往复运动，相比传统丝杠传动方案，皮带传动具备运行噪音低、传动效率高、无回程间隙累积的优势，同时搭配V型槽导向结构，滑座在铝型材导轨上运行时可自动补偿安装误差，长期运行也不会出现卡顿、偏移的问题，能够稳定承载0.5-3kg的末端负载，满足多数轻型自动化设备的运动负载需求。

设计层面该机构采用模块化拼接思路，主体支撑采用标准工业铝型材作为导轨基座，无需额外加工复杂的安装基准面，用户可根据实际需求裁切对应长度的型材调整行程，本次设计的标准行程为500mm，整体安装边界沿型材长度方向为500mm，宽度方向仅占用80mm的安装空间，厚度方向突出安装面的尺寸不超过120mm，能够轻松嵌入各类紧凑型设备的机架内部。传动部分将小齿轮直接集成在电机输出端，省去了额外的联轴器、轴承座等冗余部件，电机通过L型安装支架直接固定在滑座侧方，装配时仅需调整皮带张紧度即可完成调试，大幅降低了现场装配的难度与工时成本。滑座部分采用多组V型滚轮与型材槽道配合，滚轮采用耐磨工程塑料材质，运行时无需额外添加润滑油即可保持顺畅滑动，同时具备一定的防尘能力，能够在多尘的车间加工环境下长期稳定运行，不会因为碎屑进入导轨面出现卡滞问题。

安装适配方面，该机构的铝型材基座预留了标准T型槽，可通过T型螺栓直接固定在设备机架上，滑座表面预留了通用安装孔位，可直接固定夹具、加工头、检测探头等末端执行部件，用户无需额外设计转接板即可完成快速集成，同时传动皮带的张紧结构采用偏心轮调节设计，无需拆卸部件即可快速调整皮带张紧力，日常维护十分便捷。
