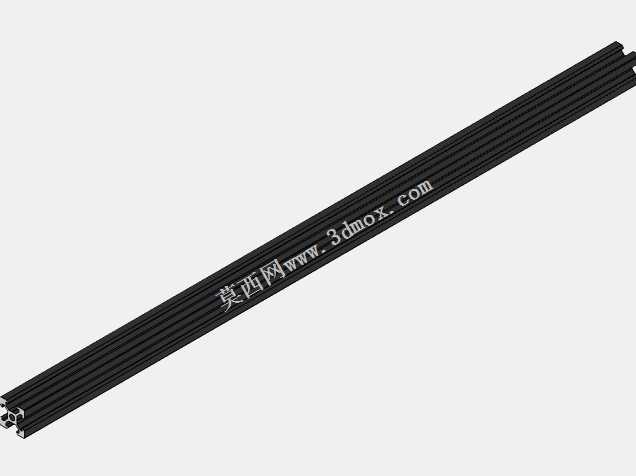

20系列V型槽工业铝型材长杆件

这款V型槽铝型材是轻量化工业机架搭建与线性运动导向场景下的常用基础构件，截面规格为20mm×20mm，单根有效长度为500mm，整体采用等截面挤压成型工艺制作，型材本体带有多道沿长度方向贯通的V型导向槽与T型安装槽，能够同时满足结构支撑与运动导向的双重使用需求。在实际工业应用场景中，这类型材常被用于桌面级数控加工设备的运动轴搭建、小型自动化检测工位的框架组装、3D打印设备的传动导向支撑，以及教学类实训机器人的本体结构搭建，凭借规整的截面外形与统一的槽口标准，使用者可以快速完成不同功能模块的拼接组合，无需额外进行复杂的铣削加工即可获得精度稳定的安装基准。从设计思路来看，这款型材将V型导向结构与常规铝型材的安装槽做了一体化整合，V型槽的夹角经过优化设计，能够与配套的V型滚轮形成稳定的线接触配合，在直线往复运动过程中可以有效降低滚动摩擦阻力，同时槽口自带的防尘结构能够阻挡大部分加工碎屑、粉尘进入配合面，减少日常维护的频次；型材周身分布的T型槽采用通用工业铝型材槽宽标准，可适配标准规格的T型螺栓、法兰螺母，在任意长度位置都能实现附件的快速固定，安装边界灵活，既可以沿长度方向拼接延长，也可以通过配套的角码、连接板完成垂直、斜向的多维度连接。在功能特性方面，这款型材采用铝合金材质挤压成型，自重远低于同规格钢制构件，同时具备足够的结构刚性，在500mm的支撑跨度下，搭配两端固定的安装方式能够满足轻载运动场景的刚性需求，不会出现明显的形变影响运动精度；型材表面经过阳极氧化处理，具备较好的耐磨与抗腐蚀性能，长期在车间环境下使用也不会出现表层锈蚀脱落的问题。在实际安装使用时，这款型材的端面可以直接搭配端盖进行封边处理，也可以根据需求在端面加工螺纹孔用于连接支撑脚、传动端座等部件，V型槽面无需额外加装直线导轨即可实现滚轮的顺畅滑动，能够大幅降低小型自动化设备的搭建成本与组装周期，对于需要快速迭代的非标小型设备、实验类工装装置来说，是兼顾成本、精度与组装效率的优选基础构件。
