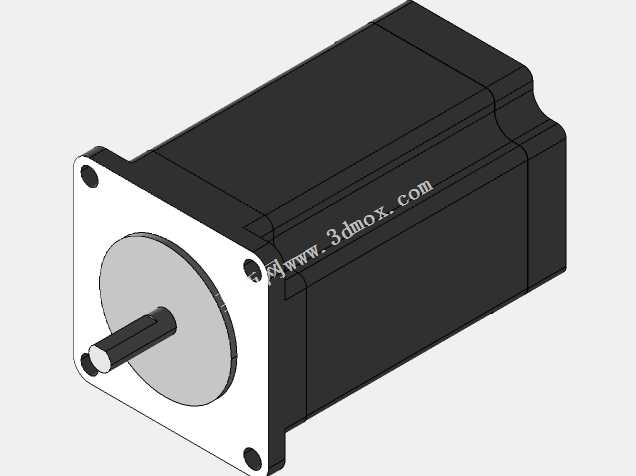

Nema23高转矩步进电机结构设计

这款高转矩步进电机是面向中载自动化运动场景开发的执行元件，在数控雕刻机进给轴、桌面级CNC设备传动系统、3D打印机挤出与运动轴、小型工业机器人关节驱动、线性滑台模组动力输入等场景中有着广泛应用，能够在开环控制条件下实现精准的角位移转换，无需额外的位置反馈装置即可完成可控的步进运动，适配多数对成本控制有要求、定位精度需求适中的自动化设备场景。从实际用途来看，该电机可将电脉冲信号转化为对应角度的机械转动，每接收到一个驱动脉冲就会转动固定的步距角，通过脉冲数量的控制即可实现精准的位置定位，通过脉冲频率的调节则可实现转速的平滑调整，搭配对应的步进驱动器即可完成不同转矩、不同转速区间的输出匹配，能够满足设备在低速运行状态下的大转矩输出需求，避免传统伺服电机在低速段转矩不足、成本偏高的问题。从功能特性来看，该款Nema23规格电机针对高转矩输出做了结构优化，定子绕组采用了高槽满率的绕线设计，转子采用高磁能积的永磁材料，能够在同等安装尺寸下实现更高的保持转矩，降低电机运行过程中的转矩波动，减少低速爬行问题，提升运动过程的平稳性；电机本体采用方形机座设计，外壳做了黑化散热处理，能够在长时间连续运行过程中更好地散出绕组产生的热量，避免温升过高导致的转矩衰减与绝缘老化问题，输出轴采用标准D型轴切面设计，能够与同步轮、联轴器、齿轮等传动件实现无滑差的周向固定，减少传动间隙。从设计思路来看，这款电机在开发过程中优先兼顾了安装通用性与性能提升，安装法兰尺寸遵循Nema23标准的安装孔位规范，能够直接替换同规格的常规步进电机，无需对设备的安装板做额外的改孔加工，降低用户的设备改造成本；内部结构上优化了磁路设计，减少齿槽转矩带来的运行振动，端盖采用高精度加工的轴承位，搭配深沟球轴承支撑输出轴，保证输出轴的径向跳动与轴向窜动控制在极小范围内，提升传动精度与运行寿命。从外形尺寸与安装边界来看，该电机法兰安装面为标准57mm见方的方形结构，四个安装孔呈对角分布，适配M4规格的安装螺丝，输出轴伸出端直径、轴伸长度都遵循通用Nema23电机的尺寸规范，机座长度根据高转矩设计做了对应加长，用户在做设备结构设计时，只需预留对应长度的安装空间，即可完成电机的装配，接线端位于电机侧方，预留了足够的接线弯折空间，不会与周边安装结构产生干涉，能够适配多数紧凑安装空间的设备布局需求。
