德拉克1300mm飞翼布局飞行器结构设计

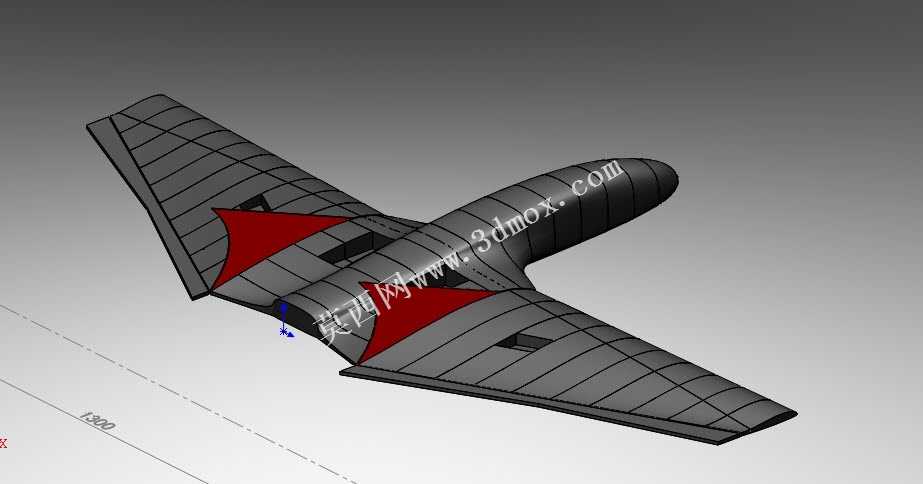

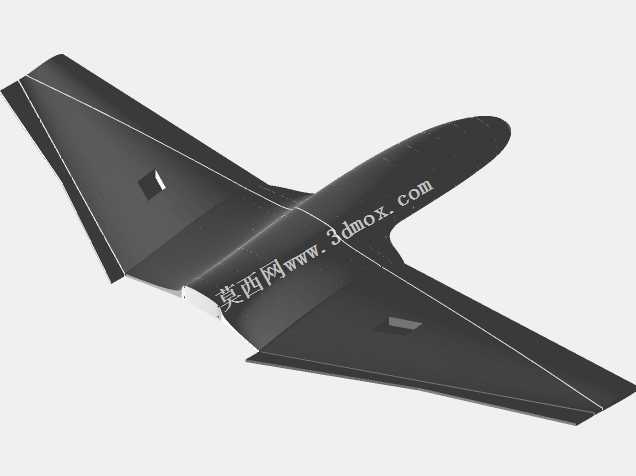

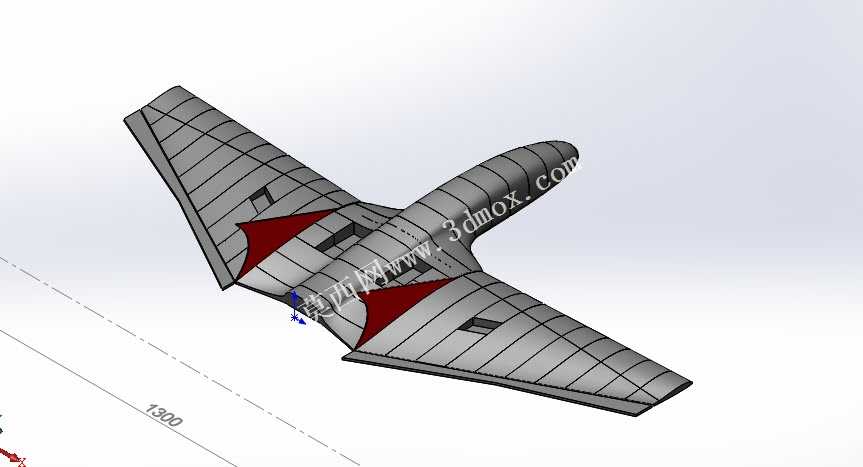

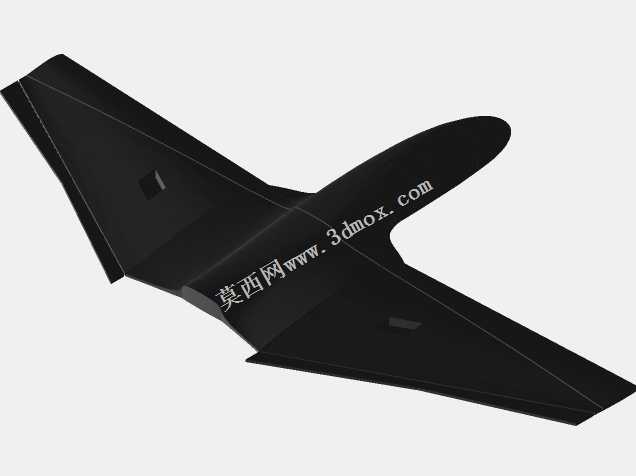

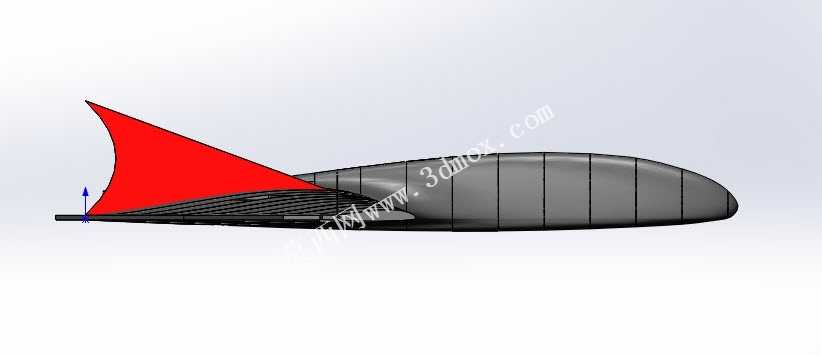

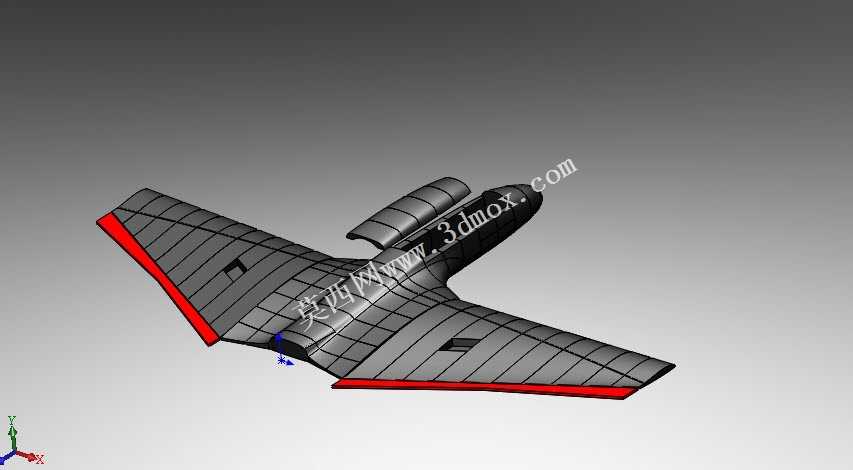

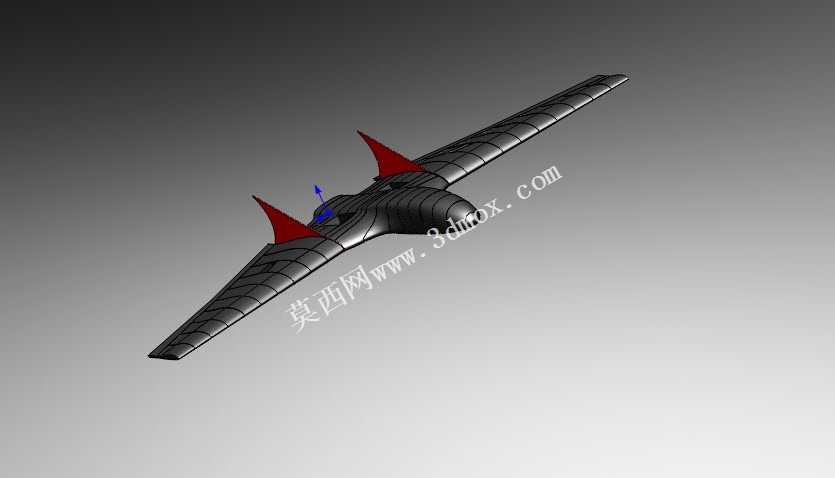

这款飞翼布局飞行器的三维结构设计，主要面向小型航空试验、航模运动以及低空低速气动验证场景，可作为高校航空专业气动试验载体、航模爱好者定制改装的基础结构，也能为小型民用飞翼式无人机的初期方案验证提供结构参考。从实际用途来看，该设计摒弃了传统固定翼飞行器的独立尾翼结构，采用翼身完全融合的一体化构型，能够在低速飞行状态下获得更高的升阻比，降低飞行过程中的诱导阻力，在同等动力配置下可实现更长的滞空时间与更优的滑翔性能，适合执行低空慢速巡航、定点观测类的任务需求。在功能特性层面，该构型将动力单元布置于机身背部上方，能够有效避免地面起降阶段杂物被吸入动力装置，同时降低动力气流对翼面气动效率的干扰；机翼前缘后掠角度经过适配低速飞行的优化，翼尖与机翼后缘采用醒目的红色标识设计，既能够在飞行过程中提升视觉辨识度，也对应了结构上的翼面加强区域，可承受低空飞行时常规机动产生的结构载荷。从设计思路来看，整个结构遵循翼身融合的核心逻辑，将机身承力结构与机翼受力结构完全整合为一体，取消了传统机身与机翼之间的连接过渡段，既减少了结构连接带来的额外重量，也消除了翼身连接部位的气动干扰阻力；翼面表面的分格设计对应内部的肋板承力结构，每一个分格区域都对应内部的支撑骨架位置，能够在保证翼面外形精度的前提下，尽可能降低结构自重，同时提升翼面的结构刚度，避免飞行过程中翼面产生过大形变影响气动效率。在外形尺寸与安装边界方面，该飞行器整体翼展为1300mm，机身长度与翼展保持适配飞翼布局的合理比例，整体外轮廓无突出于翼面的尖锐结构，所有舵面都集成于机翼后缘区域，收纳时可将整体结构平置，占用空间远小于同翼展的常规尾翼布局飞行器；内部预留的设备安装空间沿机身中轴线对称布置，可适配常规航模动力系统、舵机、遥控接收设备以及小型任务载荷的安装，所有安装点位都沿结构承力路径布置，避免额外加装设备对整体结构强度造成影响，同时重心位置严格控制在翼面气动焦点的合理范围内，保证飞行过程中的纵向稳定性，无需额外加装配重即可满足常规飞行的平衡要求。
