扑克发牌执行卡玩机器人结构设计

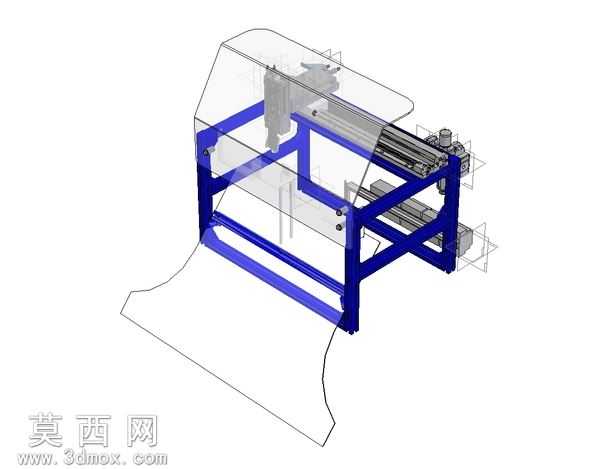

本模型为可实现扑克发牌作业的卡玩机器人三维装配模型，整体采用模块化设计思路完成搭建，在三维建模过程中严格遵循机械装配的层级逻辑，先完成底部支撑框架的参数化建模，再依次搭建横向传动模组、纵向执行模组、牌仓推送机构与防护外罩结构，各零部件间的装配约束完全按照实际机械装配关系设置，确保模型可完整呈现设备的运动逻辑与装配关系。模型渲染阶段对不同材质部件做了区分处理，底部支撑框架采用蓝色金属烤漆材质表现，还原方管焊接机架的工业质感，传动导轨、丝杆等运动部件采用亮面金属材质，凸显精密传动部件的加工质感，透明防护外罩采用半透明亚克力材质渲染，既可以清晰展示内部的机械结构布局，也还原了设备安全防护部件的实际视觉效果。结构设计上，该机器人采用门式双轴传动布局，横向传动模组搭载在两侧立式支撑框架上，可实现执行端沿牌面横向的精准位移，纵向传动模组与横向滑台连接，可带动发牌执行端完成纵向的推牌、送牌动作，牌仓区域设置有可调式限位结构，可适配不同规格的扑克牌尺寸，气动执行元件作为核心动力输出部件，搭配导向滑轨完成精准的卡牌推送动作，整体机架采用标准工业铝型材搭配连接件搭建，兼顾结构强度与组装便捷性，各传动部位均预留了标准安装位，可适配常用的伺服驱动元件与气动元件。设计过程中充分考虑了设备的运行稳定性，底部框架做了加宽处理降低设备重心，传动模组的安装面设置有定位基准，可保证装配后的传动精度，防护外罩采用快拆式结构设计，方便后期对内部部件进行维护调整，整体结构紧凑，运动路径规划简洁，可稳定完成扑克牌的抓取、移送、投放的全套发牌动作，完整呈现了小型桌面级卡牌作业机器人的结构设计方案。
