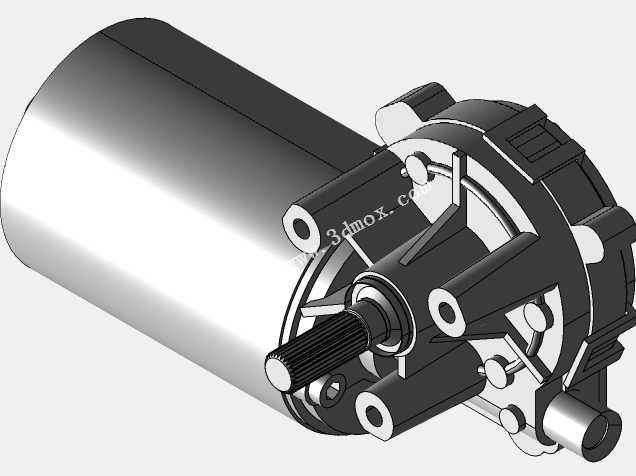

博世减速驱动电机三维结构设计

这款集成减速结构的驱动电机，是面向中小负载动力输出场景设计的机电一体化部件，常见应用于汽车辅助执行机构、智能家居动力单元、小型自动化设备传动系统、商用电器驱动模块等领域，能够在紧凑的安装空间内提供稳定的低转速大扭矩输出，替代传统电机搭配独立减速器的分体式方案，大幅缩减动力单元的整体占用空间，降低装配环节的对接误差风险。从实际用途来看，该电机可直接作为雨刮驱动、座椅调节、电动门窗升降、小型输送线驱动、智能仓储分拣模组动力源使用，适配需要精准转速控制、稳定扭矩输出的12V低压供电场景，内置的减速齿轮组能够将电机主轴的高转速通过多级齿轮降速放大扭矩，最终通过带花键的输出轴将动力传递至负载端，花键结构的输出轴设计可保证扭矩传递过程中无打滑、无旷量，长期往复运行下的连接可靠性远高于平键或过盈配合结构。从产品功能特性来看，该电机采用一体式集成设计，将直流驱动电机本体与行星减速结构封装在同一壳体内，电机筒体采用光滑圆柱结构，便于通过环形抱箍快速完成径向固定，减速端盖采用带多安装孔的法兰结构，可通过螺栓直接固定在设备安装面板上，无需额外设计转接支架。端盖上的多个安装孔位围绕输出轴呈圆周分布，可适配不同角度的安装需求，输出轴伸出端的长度经过精准核算，既保证与负载对接的啮合长度，又避免过长轴端带来的挠度变形风险。设计过程中优先考虑了安装兼容性与运行稳定性，电机筒体与减速端盖的对接位置采用止口定位结构，保证两者的同轴度误差控制在极小范围内，避免高速运转下的偏心振动问题；端盖上预留的多个通孔既可以作为螺栓安装位，也可作为装配定位销孔，适配不同设备的安装逻辑。输出轴采用阶梯轴设计，靠近端盖位置设置有轴肩，可搭配轴承实现径向支撑，降低轴端的径向跳动量，延长内部齿轮与轴承的使用寿命。从外形尺寸与安装边界来看，圆柱状的电机筒体直径统一，安装时仅需预留对应直径的圆柱空间即可完成筒体部分的布置，减速端盖的外轮廓为不规则多边形，最大外径略大于电机筒体，安装时需在端盖侧预留对应法兰尺寸的平面安装空间，输出轴沿电机筒体轴向伸出，安装时需保证负载端的连接孔与输出轴同轴，避免出现别卡导致的额外负载。端盖上的安装孔中心距经过标准化设计，可适配多数同功率等级减速电机的安装尺寸，便于老旧设备的动力部件替换升级，无需对原有设备的安装结构做大规模改动。
