Nema23规格混合式步进电机结构设计

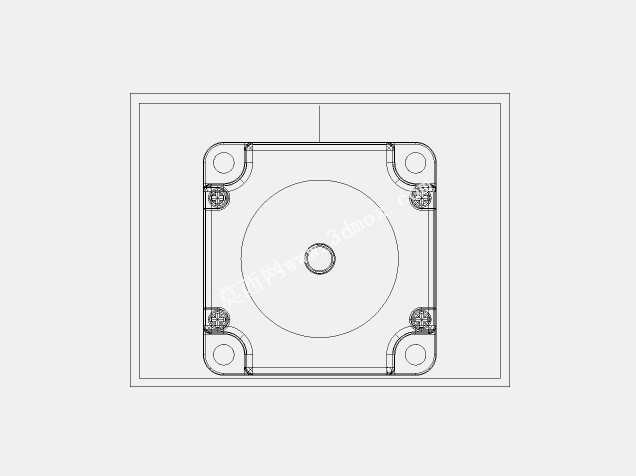

这款混合式步进电机是工业传动与运动控制场景中应用极为广泛的动力执行元件，在中小型自动化生产线、数控雕刻设备、3D打印成型设备、桌面级机械臂、包装送料机构、纺织机械送经单元、电子元器件插件设备等场景中，承担精准角度位移与低速大扭矩输出的核心作用，能够在开环控制条件下实现较高精度的位置定位，无需额外加装位置反馈装置即可满足多数中低精度运动场景的控制需求，大幅降低整套设备的电控成本与布线复杂度。从实际使用场景来看，这类电机常搭配细分型步进驱动器使用，通过驱动器的电流细分控制可有效降低电机运行时的低频振动，提升低速运行平稳性，适配需要频繁启停、正反转切换、定长输送的工位需求，相比伺服电机具备更高的成本优势，相比反应式步进电机具备更高的输出扭矩与更低的运行噪音，是中小负载运动控制场景的首选动力方案。从产品功能特性来看，这款混合式步进电机结合了反应式与永磁式步进电机的结构优势，转子内置永磁磁钢，定子采用多齿槽结构设计，步距角精度稳定，通电状态下具备自锁保持力矩，设备断电后可维持当前轴端位置，避免负载滑移引发的工位偏移问题。电机轴端采用标准圆柱轴设计，可通过联轴器连接滚珠丝杠、同步带轮、行星减速机等传动部件，适配不同传动比与安装形式的机构需求，出线端采用多芯引线设计，可直接对接步进驱动器的对应接线端口，接线逻辑清晰，便于现场安装调试。从设计思路层面，这款电机采用方形法兰安装结构，安装孔位遵循Nema23标准安装尺寸规范，法兰端的四个安装孔采用对称分布设计，可适配水平、垂直、侧装等多种安装姿态，电机外壳采用一体拉伸的金属壳体，表面做黑化处理，既具备良好的结构强度保护内部定子绕组与磁钢结构，也能通过金属壳体快速散出电机运行时产生的热量，避免长时间高负载运行导致的绕组过热退磁问题。前端盖采用精加工金属端盖，轴承安装位做同轴度精度管控，保证输出轴的径向跳动量控制在合理范围内，降低轴端连接部件的偏心磨损。从外形尺寸与安装边界来看，这款电机的方形法兰边长为标准57mm规格，安装孔中心距遵循行业通用标准，轴伸长度与轴径尺寸适配市面上绝大多数配套的传动连接件，电机机身长度对应其额定输出扭矩等级，选型时可根据负载所需的扭矩大小、安装空间的纵深尺寸选择对应机身长度的型号，安装时需注意预留引线侧的接线弯折空间，同时保证电机壳体与周边设备结构保留足够的散热间隙，避免紧贴其他发热部件影响电机散热效率。在实际机构设计中，选用这款电机时需核算负载的转动惯量与运行扭矩，确保电机的输出扭矩留有足够余量，避免高速运行时出现失步问题，同时搭配对应的减震安装座可进一步降低电机运行时的振动传递，提升整套设备的运行平稳性。
