微雪电子纸ESP32驱动控制板结构设计

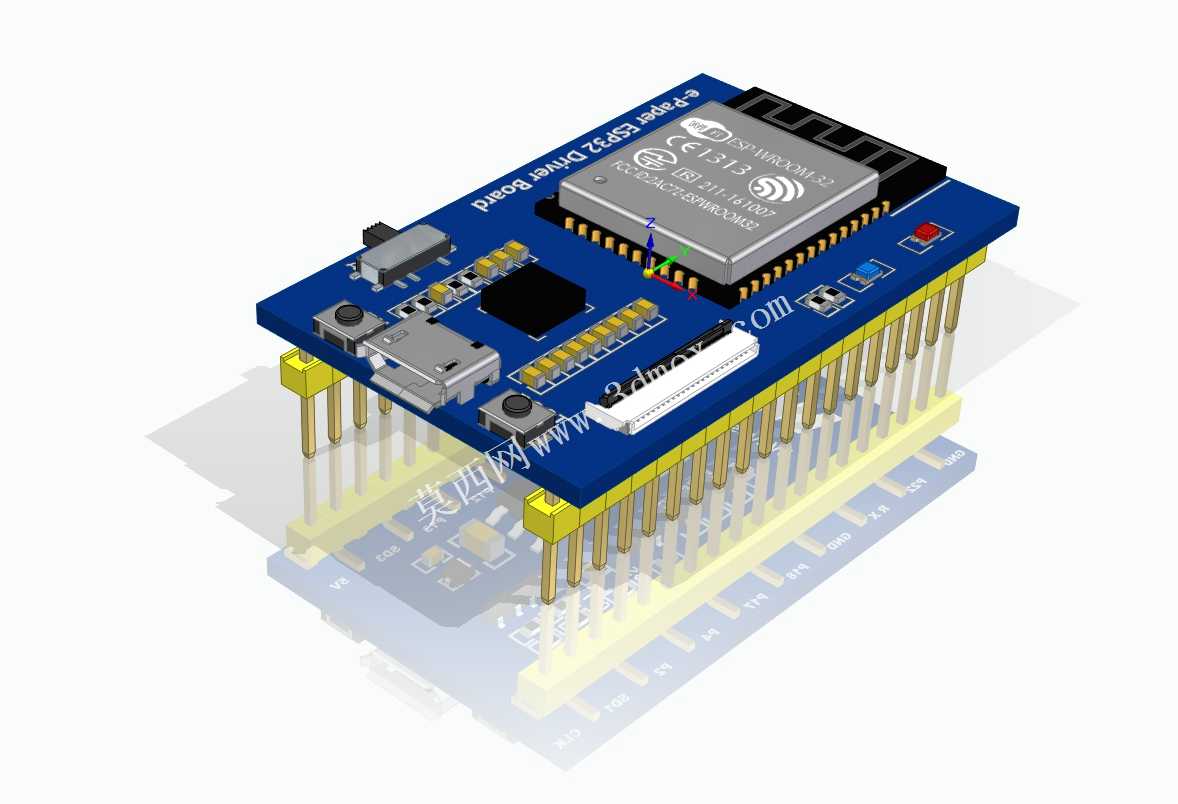

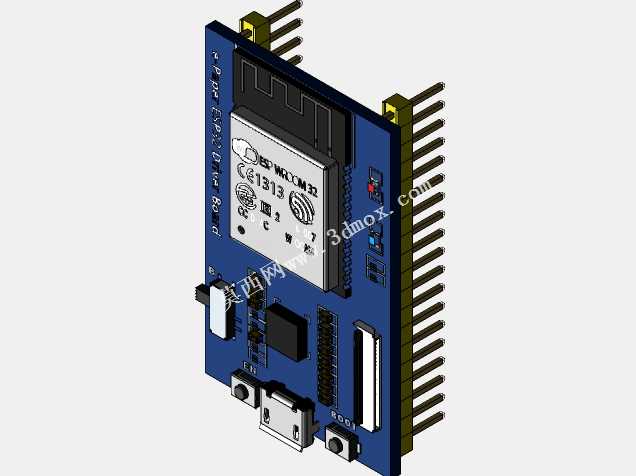

这款电子纸ESP32驱动板是面向低功耗显示场景开发的嵌入式硬件载体，核心应用场景覆盖电子价签、户外低功耗信息公示牌、便携电子书阅读器、工业现场状态指示终端、仓储物流拣货标签等需要长期续航、无需高频刷新的显示领域，依托ESP32芯片自带的WiFi与蓝牙无线通信能力，可快速接入物联网系统，实现远程内容推送与设备状态管控，无需额外增设通信模块即可完成端云数据交互。从实际用途来看，该驱动板承担了主控运算、无线通信、电子纸屏幕驱动、外设扩展四大核心功能，板载的ESP32主控芯片集成了双核处理器与无线射频单元，可独立完成显示内容渲染、数据收发、逻辑判断等运算任务，无需外接上位机即可独立运行；配套的电子纸驱动电路可适配多尺寸规格的SPI接口电子纸屏幕，支持黑白、黑白红等多色墨水屏的刷新驱动，可根据外接屏幕参数调整驱动电压与时序，保证屏幕刷新稳定无残影。在功能特性设计上，板卡预留了标准排针扩展接口，可外接按键、传感器、存储模块等外设，板载的Micro SD卡插槽可实现本地大容量内容存储，无需依赖网络即可完成本地素材读取与显示；板上设置的功能按键可实现本地刷新触发、设备复位、固件烧录等操作，配套的电源管理电路支持宽电压输入，可适配电池、USB等多种供电方式，适配便携、固定部署等多种安装场景。设计思路上，整体采用层叠式排针安装结构，板卡四周设置的标准间距排针既可以作为信号引出接口，也可作为支撑结构直接插接到底板或者屏幕背板上，无需额外设计固定支架即可完成组装；板上元器件布局遵循信号流向规则，将高频通信单元、主控单元、驱动接口单元分区排布，减少信号串扰对屏幕显示效果的影响，接口位置统一排布在板卡侧边，方便外接屏幕与外设的接线操作。外形尺寸与安装边界方面，板卡采用矩形PCB结构，长宽尺寸适配常规2.13寸到7.5寸主流电子纸屏幕的安装孔位，排针引脚间距采用通用嵌入式开发板标准间距，可直接兼容通用面包板与杜邦线连接，板卡整体厚度控制在排针高度范围内，安装时预留的接线空间可满足常规线束弯折半径要求，不会出现安装后线束挤压元器件的问题，可直接嵌入到各类终端设备的壳体内部，无需对壳体结构做复杂改造即可完成装配。
