外螺纹快插式气动管接头三维设计

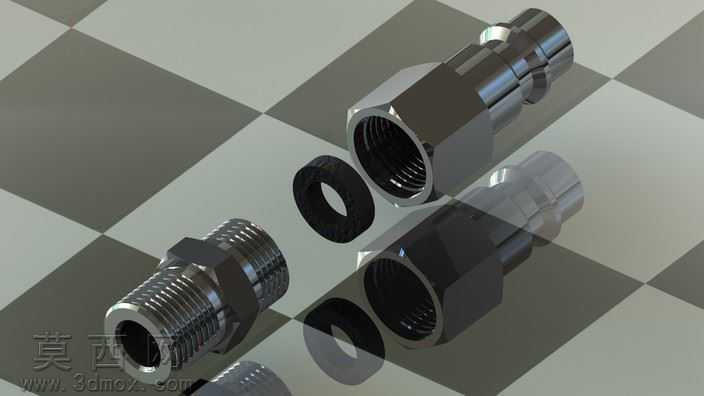

本作品为外螺纹快插式气动管接头的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以旋转凸台特征生成接头主体的基础回转轮廓，精准还原接头顶部快插端的环形卡槽结构、中部六角拧动段的六棱柱外形、下部外螺纹段的标准牙型轮廓，所有尺寸均参照气动管接头通用行业规范设定，保证各段同轴度公差控制在合理范围内。建模过程中对六角棱边做了微小倒角处理，还原实际五金零件的加工工艺细节，外螺纹段采用装饰螺纹线结合真实牙型切除的方式，既保证模型轻量化展示效果，又能清晰呈现螺纹连接结构特征。材质与渲染阶段，为模型赋予哑光黑色金属材质，模拟气动接头常用的发黑处理或硬质阳极氧化表面质感，调整材质粗糙度参数至0.3左右，还原金属零件表面细微的磨砂质感，在场景中添加三点式布光，主光源从侧上方45度照射，突出接头各段结构的轮廓层次，补光弱化阴影区域的死黑问题，添加微弱的环境反射效果，让金属表面呈现自然的环境反光，最终渲染图清晰展现接头的结构细节与表面质感。结构设计上，该接头分为三个功能段：顶部为快插公头端，设置两道环形密封卡槽，用于和气动快插母头对接时实现卡紧与密封；中部为六角操作段，对边尺寸符合标准扳手尺寸规范，方便安装时施加拧动力矩；下部为外螺纹连接端，采用标准管螺纹规格，可直接拧入气动元件的对应内螺纹接口实现固定连通，各段之间设置过渡台阶，避免应力集中问题，整体结构紧凑，符合气动系统管路连接的实际使用需求。设计思路围绕气动管路快速连接的使用场景展开，在保证结构强度与密封性能的前提下，尽可能简化零件外形，减少不必要的加工工序，模型可直接用于气动系统装配模拟、产品展示展示、加工工艺参考等场景，各特征参数可编辑调整，方便衍生不同规格尺寸的同系列接头模型。
