25x25x2.6规格方形空心铝型材结构

　　在非标自动化设备框架搭建、轻型防护围栏组装、小型输送线侧边支撑这类场景里，小截面方形铝型材的选用频率一直很高，这次涉及的25x25x2.6规格方管铝型材，就是这类轻载结构场景里的常用选型。从实际使用的角度看，这类小截面方管不需要搭配复杂的专用连接件，很多时候直接采用端面攻丝、角码拼接甚至焊接的方式就能完成组装，对于工位旁的小型物料架、设备旁的走线槽支撑、检测工位的光幕安装立柱这类负载不大的结构来说，加工和组装的效率比大规格带槽铝型材更高，成本控制也更有优势。

　　设计这类空心铝型材的时候，首先要明确的是截面的受力边界，25mm的外轮廓边长决定了它的适用场景只能是轻载结构，单根型材作为竖直支撑的时候，静态承载不宜超过15kg，要是作为水平横梁使用，跨距控制在400mm以内时，端部固定的情况下挠度不会超过0.2mm，完全能满足传感器安装、小型走线、轻质挡板固定这类需求。2.6mm的壁厚是兼顾重量和强度的选择，要是壁厚做薄到2mm以下，端面攻丝的时候很容易出现滑牙，M4螺纹的有效啮合牙数达不到3牙以上，连接可靠性会打折扣；要是壁厚做到3mm以上，单米重量会上升近20%，对于移动工位的轻型框架来说，多余的重量反而会增加移动负载，没有实际必要。

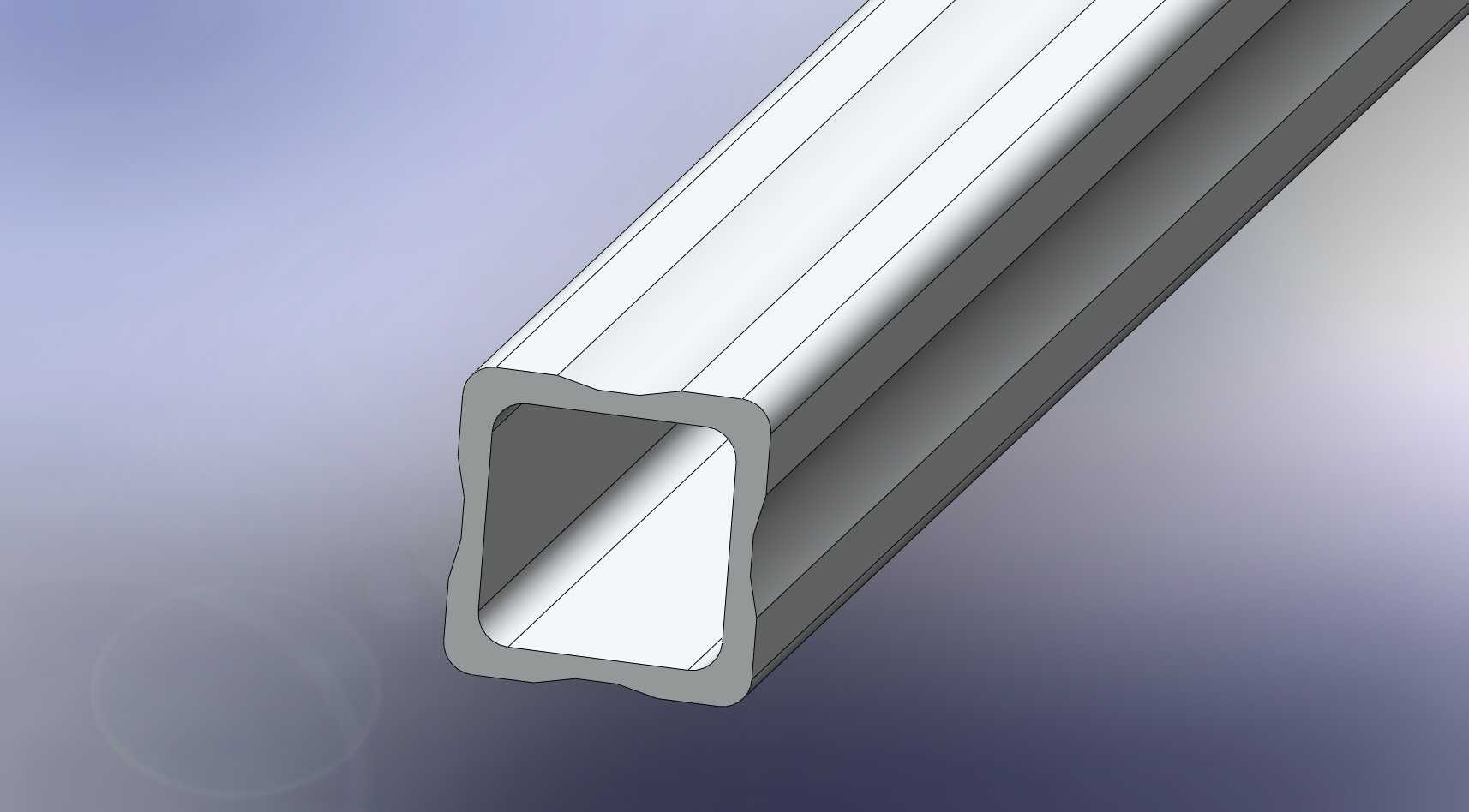

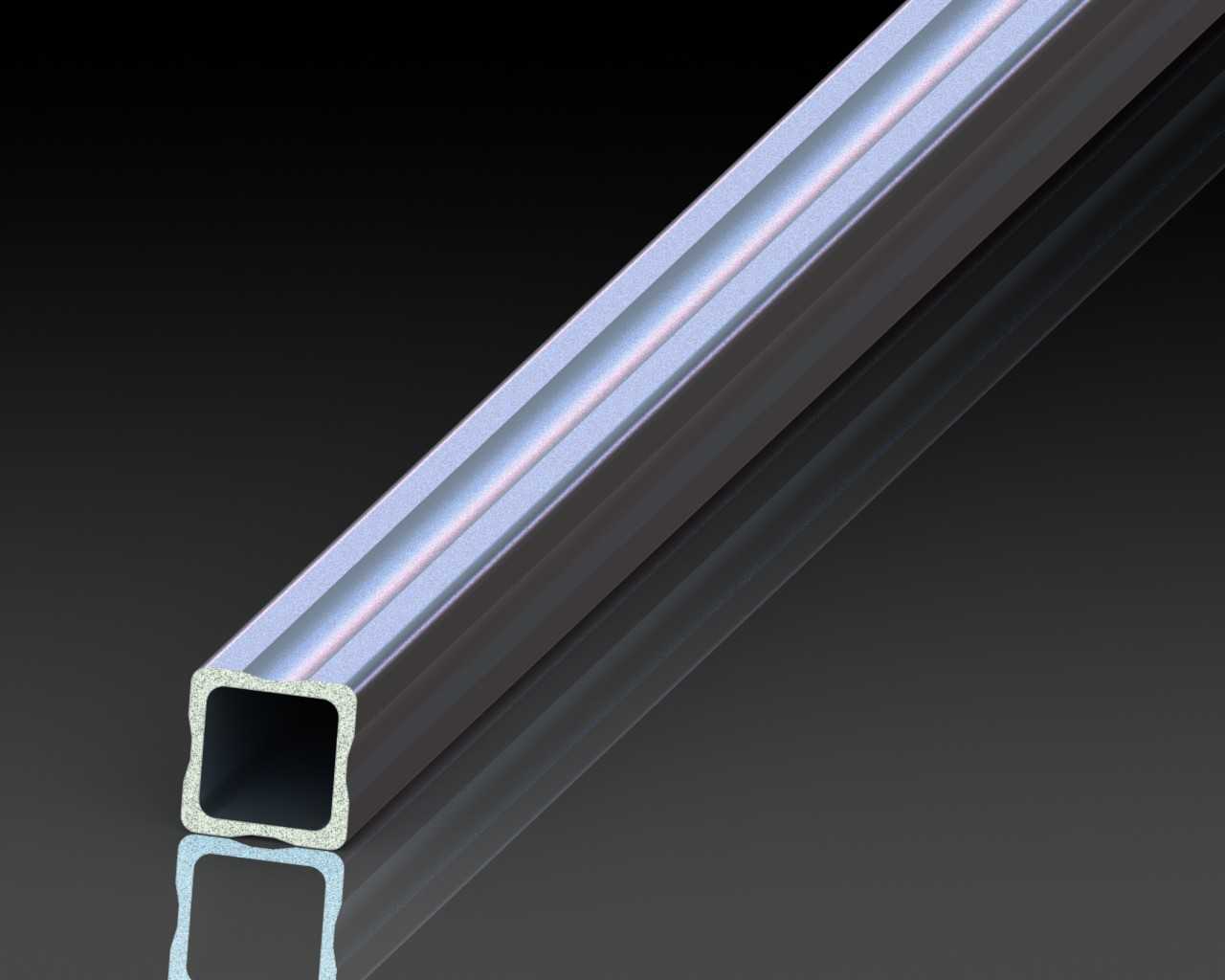

　　从截面结构来看，这款方管的外边缘做了小尺寸的圆弧过渡，不是尖锐的直角，这个细节设计在实际使用里有两个作用，一是挤压生产的时候能减少型材边角的应力集中，降低冷却过程中出现边角开裂的概率，二是组装使用的时候，尖锐直角容易划伤操作人员，也容易在磕碰之后出现凹坑影响外观，小圆弧过渡能很好地规避这两个问题。型材的内孔是规整的正方形，公差控制在±0.2mm以内，这个精度能保证在需要穿入方钢内衬做局部加强的时候，内衬件能顺利插入，不需要额外做修配，很多时候设备的局部受力点需要更高的强度，就可以在内孔塞入同尺寸的碳钢方管做局部加强，不用更换更大规格的型材，就能提升局部的承载能力。

　　安装边界方面，这款型材的端面加工自由度很高，因为外轮廓尺寸规整，不管是用圆盘锯还是带锯下料，都能很方便地保证端面的垂直度，端面垂直度控制在0.1mm以内的话，拼接的时候角码贴合就能做到没有明显缝隙。要是做框架类结构，相邻两根型材的连接可以采用厚度3mm的L型角码，角码的单边长度控制在20mm就能满足连接强度要求，不需要过长的角码占用型材的安装空间。型材的外表面是挤压后的自然氧化面，表面粗糙度能达到Ra1.6，后续如果需要做阳极氧化处理或者喷塑，不需要额外做表面打磨，能减少后处理的工序成本。

　　在实际的设备应用里，这类小规格方管铝型材还有一个很常见的用途，就是作为气动管路的排布支撑，把气管沿着型材外壁用扎带固定，因为型材表面平整，扎带固定的时候不会出现滑脱的情况，比圆形管材的走线固定更方便。另外在一些小型实验设备的外框架搭建里，因为截面尺寸小，框架做出来不会显得笨重，视觉上更简洁，同时铝合金本身的抗腐蚀性能不错，在普通车间环境下使用不需要做额外的防锈处理，后期维护的成本很低。

　　建模的时候要注意，型材的拔模斜度要控制在0.5度以内，因为是挤压成型的型材，不需要像注塑件那样做较大的拔模角度，要是拔模斜度过大，会导致型材的壁厚不均匀，挤压出来的型材会出现弯曲变形，直线度达不到使用要求。另外型材的内孔和外轮廓的同轴度要控制在0.1mm以内，不然在做长尺寸下料的时候，会出现壁厚一边厚一边薄的情况，影响后续的攻丝和连接强度。很多新手建模的时候容易忽略挤压型材的工艺特性，把边角做的过于尖锐，或者壁厚设计不均匀，实际生产的时候就会出现各种问题，要么挤压的时候模具容易损坏，要么成品的直线度不达标，没法满足使用要求。

　　从选型替换的角度来说，这款25x25x2.6的方铝管，在轻载场景下可以替代同尺寸的不锈钢方管，重量能降低三分之二左右，加工难度也更低，切割的时候不会像不锈钢那样容易出现毛刺粘刀的情况，攻丝的手感也更顺畅，对于需要频繁改型的工装框架来说，拆装调整也更方便。当然如果是在有腐蚀性介质的环境里使用，还是要根据实际情况选择对应的表面处理方式，普通的自然氧化膜在强酸强碱环境下容易被腐蚀，这时候就需要做厚膜阳极氧化或者喷塑处理，提升型材的抗腐蚀能力。
