塑料挤出机螺杆轴室装配结构设计

　　在塑料挤出成型生产线的核心功能段，螺杆轴室是承担螺杆支撑、传动衔接与料筒配合的关键承载部件，直接决定挤出过程的运行稳定性与塑化输出精度。日常生产场景中，不管是通用PE、PP原料的管材、型材挤出，还是改性工程塑料的造粒生产，螺杆轴室都需要在持续高温、交变载荷的工况下保持装配精度，一旦轴室出现同轴度偏差或者连接松动，轻则导致挤出料流压力波动、制品壁厚不均，重则引发螺杆扫膛、轴承抱死等停机故障，给连续化生产带来不小的损失。

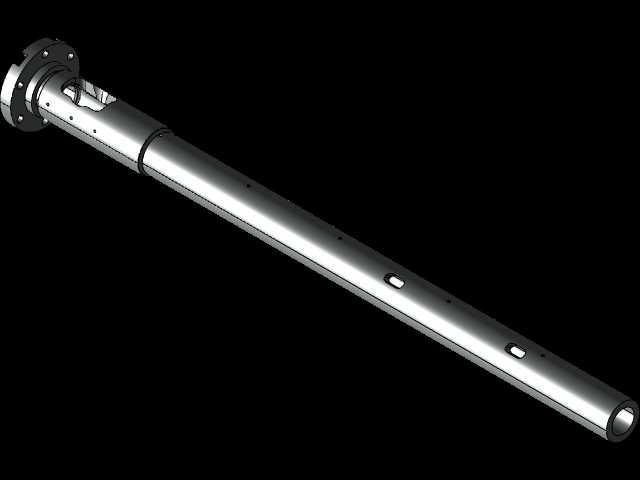

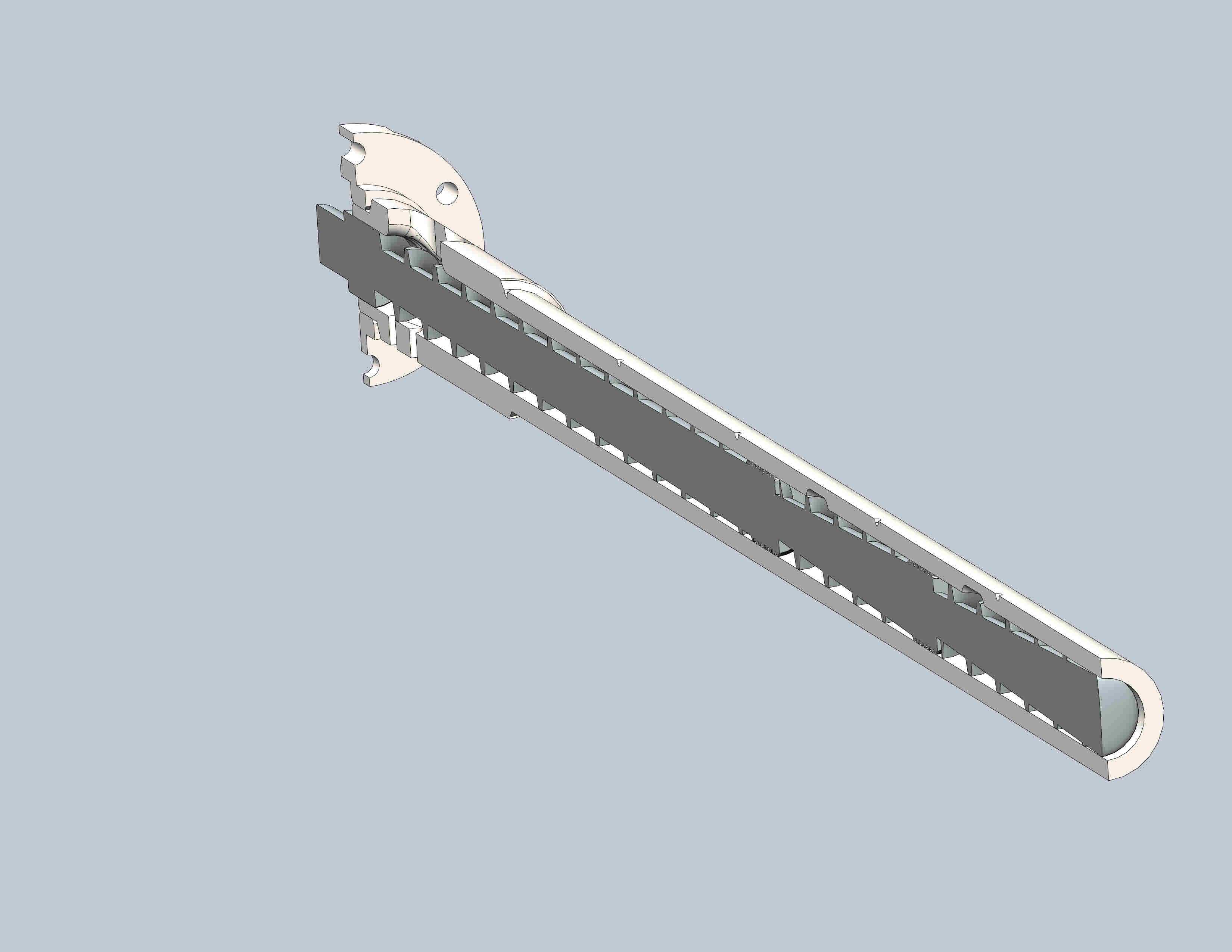

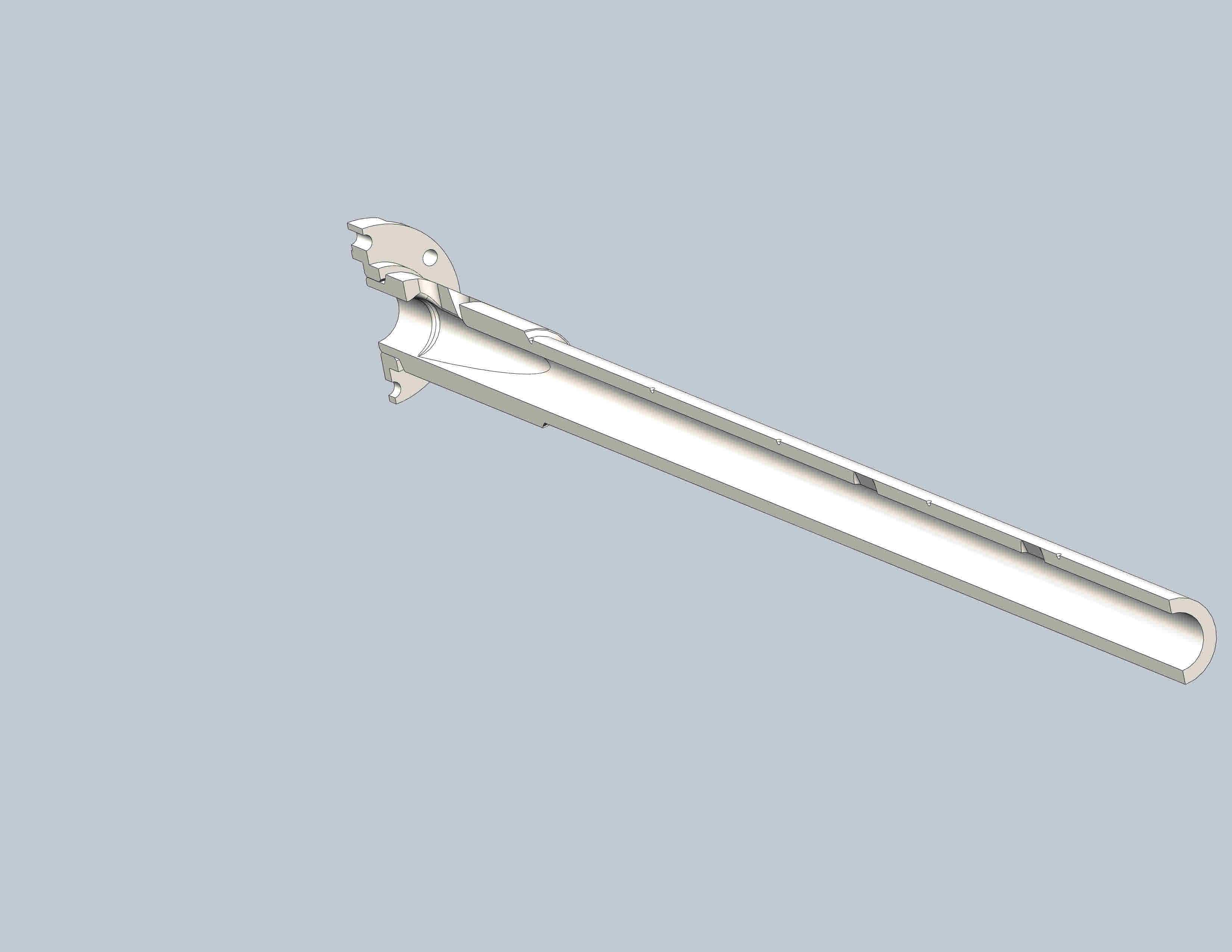

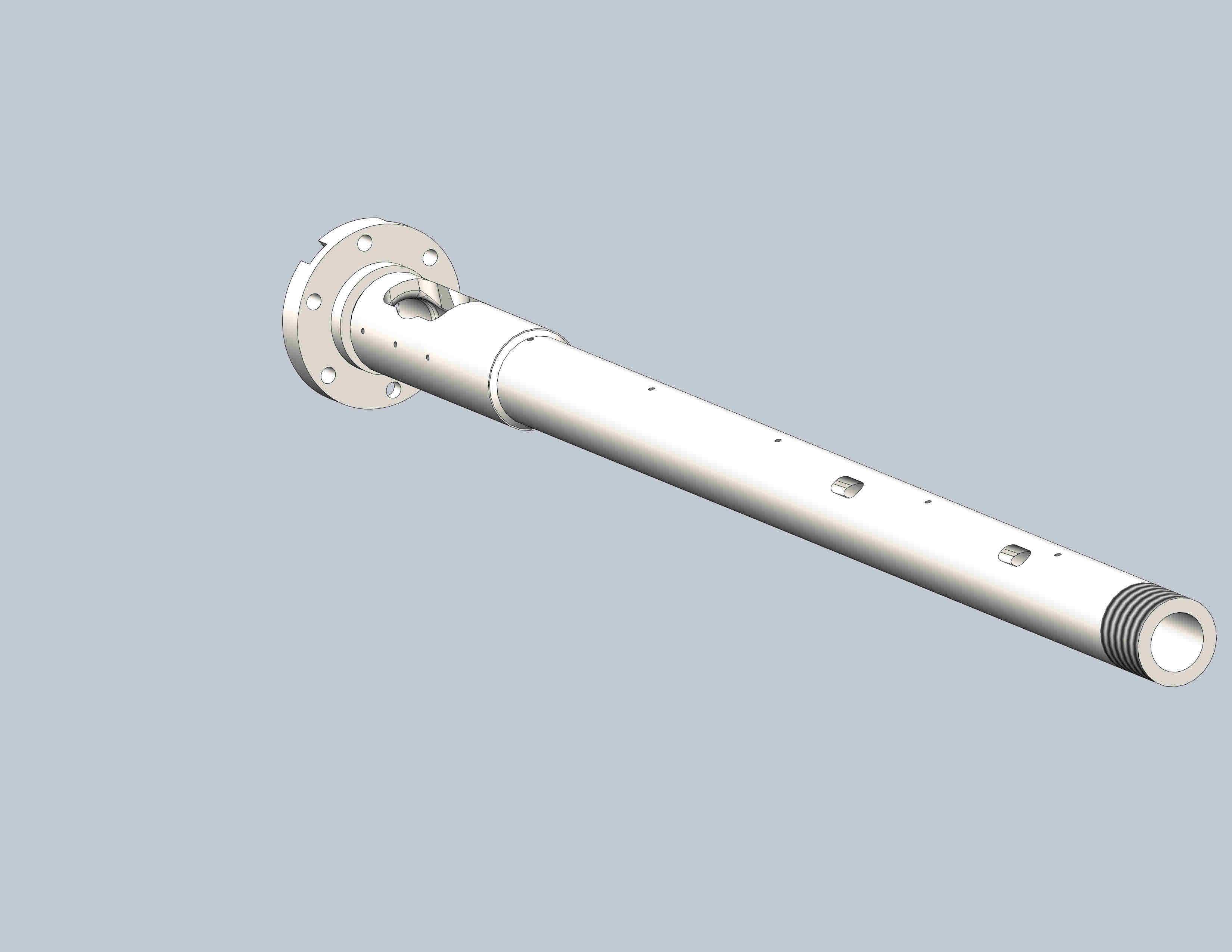

　　从实际功能特性来看，这套轴室结构采用分体式装配设计，主体长条形承力壳体沿螺杆轴向布置，一端设置带安装孔的法兰连接盘，用于和挤出机减速箱输出端的定位端面贴合锁紧，通过法兰盘上的均布安装孔实现周向固定，抵消螺杆转动过程中产生的径向跳动与轴向反推力；壳体内部设置多级阶梯安装位，分别适配推力轴承、径向支撑轴承以及密封组件的装配需求，不同阶梯段的同轴度公差控制在0.02mm以内，避免螺杆高速转动时出现偏心磨损。壳体侧面沿轴向排布的多组螺钉安装位，用于实现上下半壳的锁紧固定，既方便日常检修时快速拆解更换磨损的轴承与密封件，也能保证合壳后的整体刚性，避免长期受料筒传导高温出现连接间隙。

　　设计过程中，首先要匹配对应规格挤出机的螺杆直径与长径比参数，确定轴室的整体长度与内孔通径，保证螺杆尾部的传动轴能顺利穿入轴室内部与轴承组配合；安装边界方面，法兰端的定位止口尺寸需要和减速箱输出端的止口完全契合，止口的配合公差选用H7/h6的过渡配合，既保证装配时的定位精度，也方便后期维护拆卸。轴室靠近料筒的一端设置密封组件安装槽，适配耐高温的氟橡胶密封圈与铜质密封垫，阻止熔融塑料从料筒与轴室的衔接缝隙渗入轴承腔，避免润滑脂被原料污染失效。壳体外侧的散热筋结构沿轴向布置，在不增加整体壁厚的前提下提升结构刚性，同时增大散热面积，将料筒传导过来的热量快速散发到空气中，降低轴承位置的工作温度，延长润滑脂的更换周期与轴承使用寿命。

　　实际选型匹配时，需要注意轴室的中心高尺寸要和对应挤出机的料筒中心高完全一致，避免装配后出现螺杆偏心，导致料筒内壁出现不均匀磨损；连接螺钉的强度等级选用8.8级以上，按照对角顺序分次锁紧，保证上下半壳的结合面受力均匀，避免出现局部间隙导致密封失效。轴室内部的轴承安装位预留有润滑脂加注通道，可在不停机的状态下定期补充润滑脂，适配连续化生产的运维需求。针对不同原料的挤出工况，轴室的壳体材质可选用45号钢调质处理或者304不锈钢，前者适用于通用塑料挤出的常规工况，成本更低且刚性充足，后者适用于腐蚀性原料或者食品级塑料的挤出场景，避免锈蚀污染原料。
