镀镍双螺纹穿线锁紧接头结构设计

　　在工业电气布线、控制柜进出线、传感器线缆防护、户外设备线缆穿接等场景中，线缆与设备壳体的连接部位始终是防护薄弱点，既要保证线缆固定不被拉扯移位，又要实现壳体开孔处的密封、绝缘与防尘防水，这类需求下，双螺纹结构的镀镍锁紧接头是应用频次极高的连接件。这款接头的整体结构采用对称式双外螺纹布局，两端均配置独立的压缩锁紧螺母，中间设置适配不同板厚的穿装适配段，可直接穿过设备壳体、安装面板的预制开孔，通过两端的锁紧结构实现双向固定，区别于单端锁紧的普通电缆接头，双螺纹结构可同时适配两侧线缆的锁紧需求，也可在穿板安装时实现面板两侧的密封压紧，避免单端锁紧带来的面板侧间隙问题。

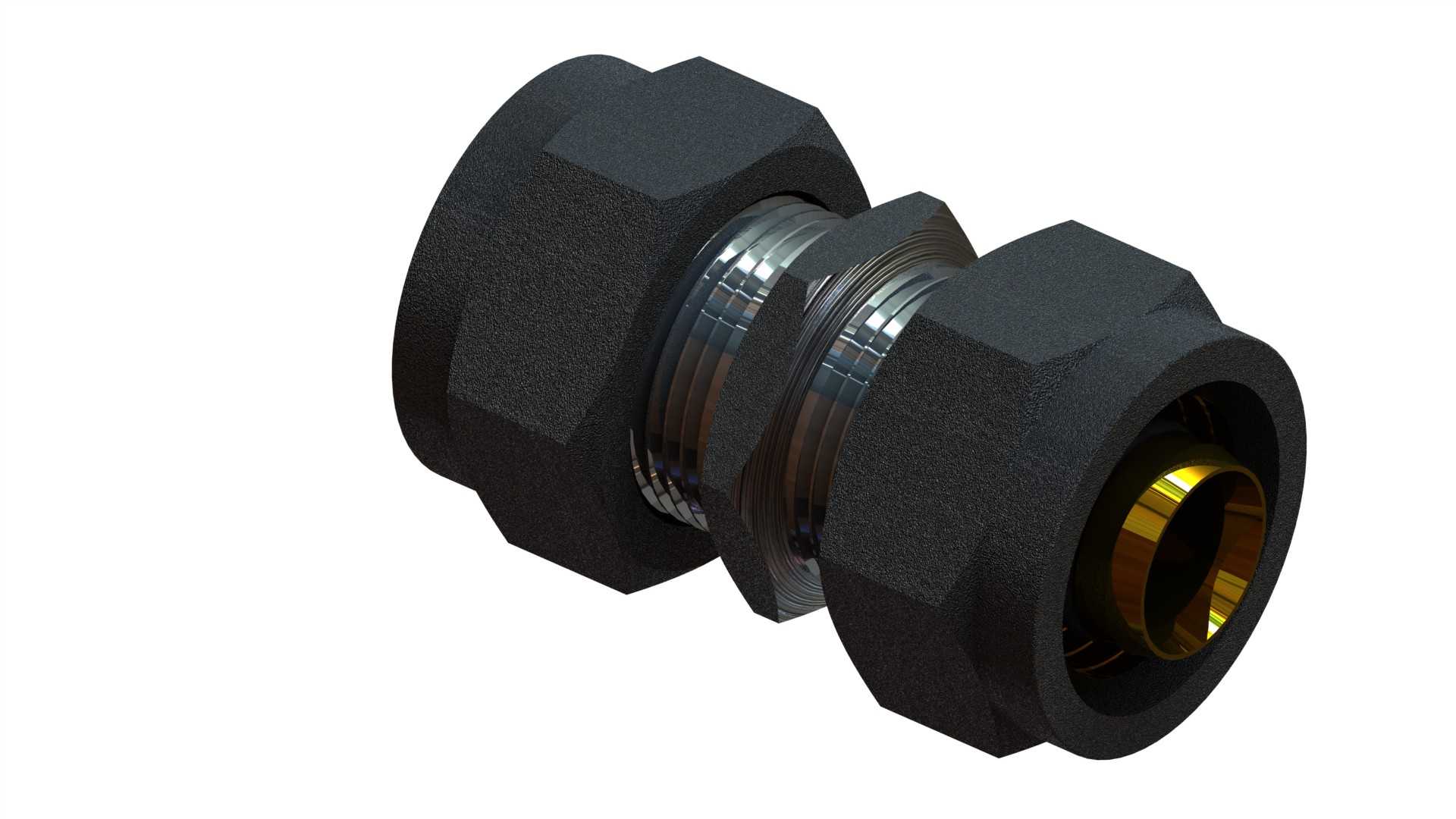

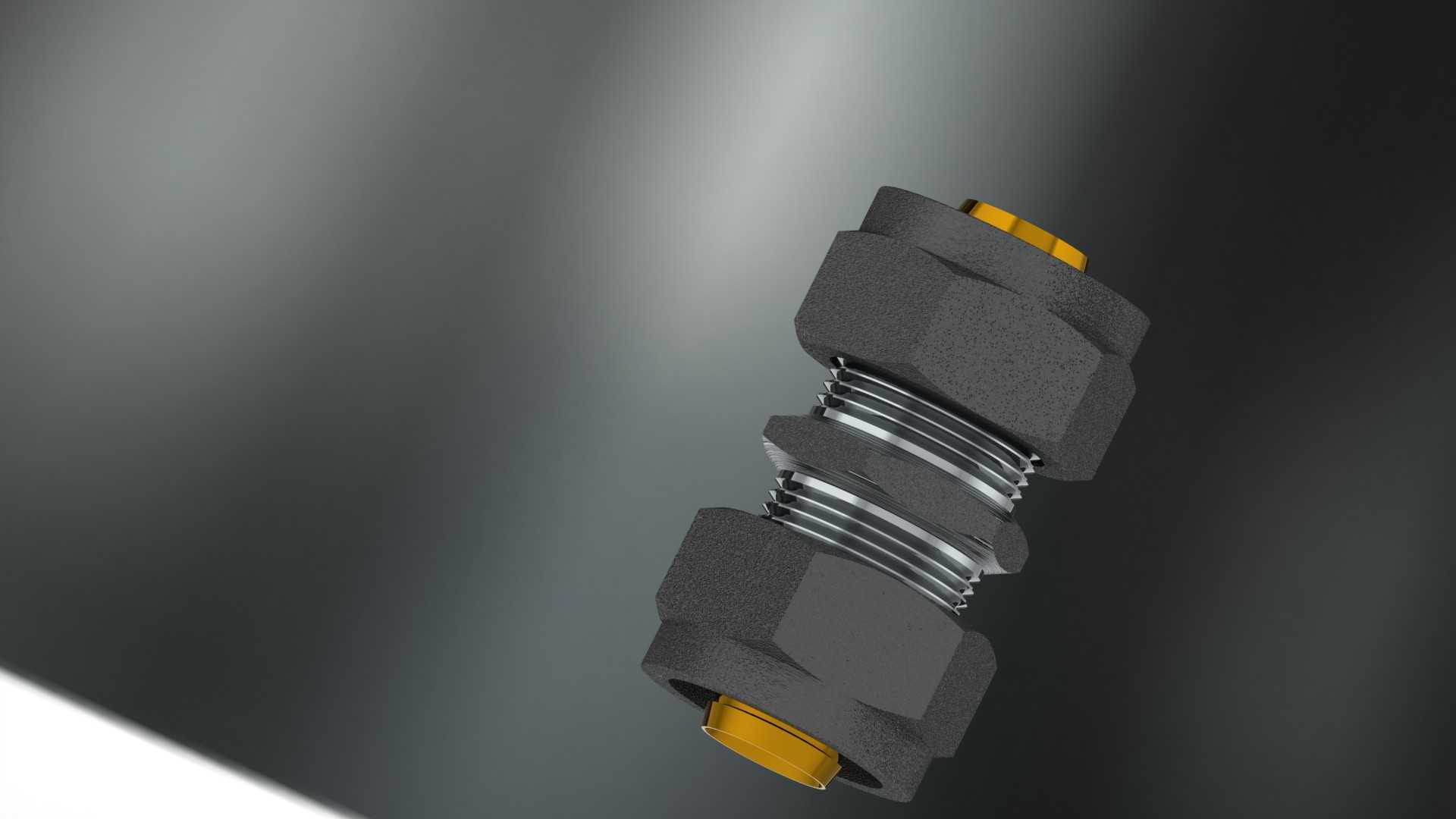

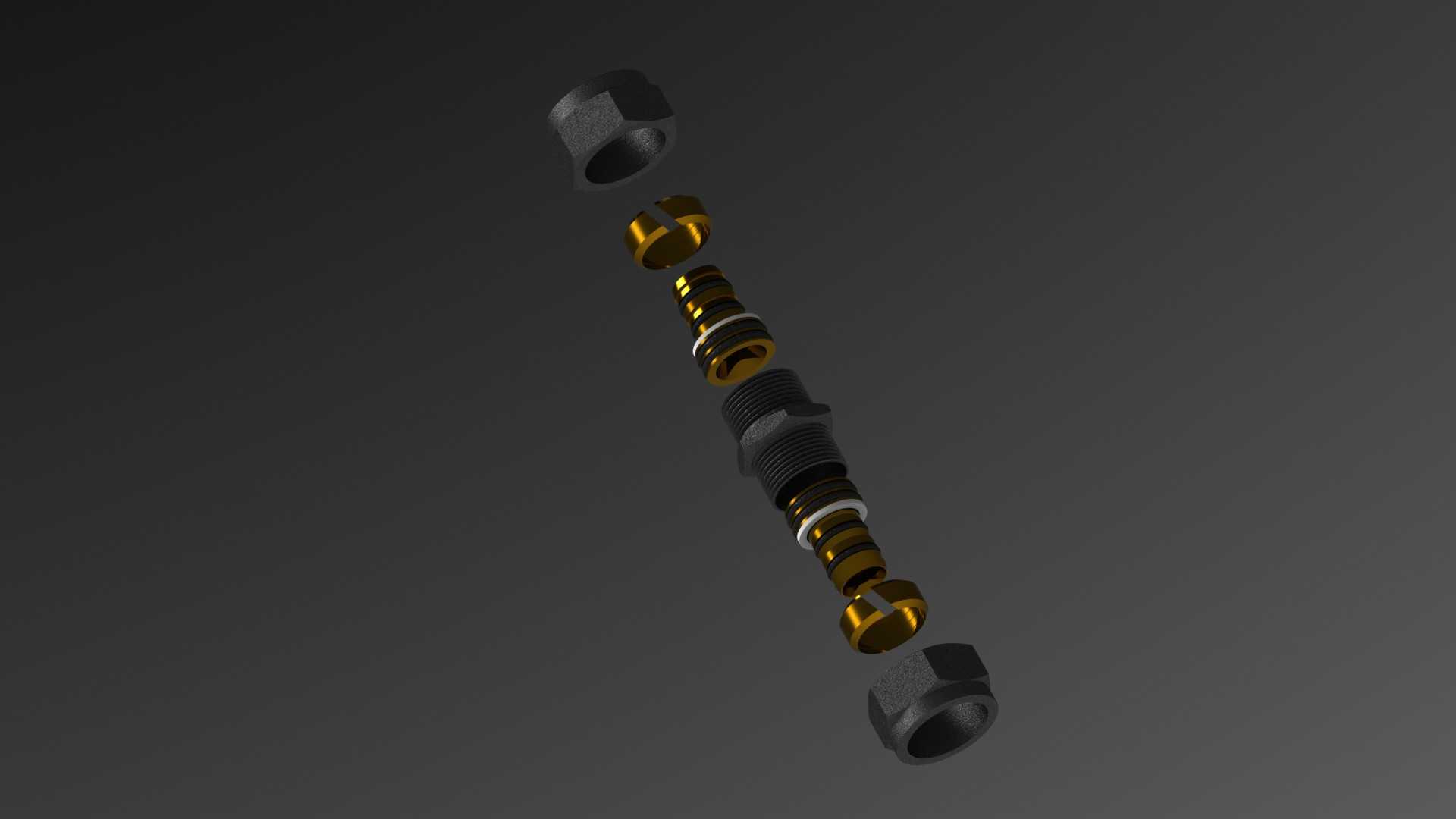

　　从结构组成来看，整套接头包含套圈、压紧环、尾件适配器、两种规格的O形密封圈、绝缘器以及两端的压缩螺母，各部件的配合尺寸经过严密的公差匹配。其中O形圈分别采用R15mm与R11mm两种截面规格，大规格密封圈布置在接头与安装面板的贴合面位置，安装到位后可在螺母压紧力作用下产生均匀的弹性形变，填充接头与开孔之间的环形间隙，阻断粉尘、水汽沿开孔缝隙进入设备内部的路径；小规格密封圈布置在线缆穿入端的压紧位置，当压缩螺母旋紧时，压力通过压紧环均匀传递到密封圈上，使密封圈沿径向收缩，紧密包裹在穿入线缆的外护套表面，既可以固定线缆轴向位置，抵御布线过程中的拉扯外力，避免线缆芯线与接线端子脱落，也能实现线缆与接头内壁之间的密封。绝缘器采用绝缘性能优异的工程塑料材质，嵌装在接头内部的金属接触位置，可避免金属接头与线缆屏蔽层、芯线之间形成导电通路，在存在电磁屏蔽要求或者高压布线的场景中，能够有效隔绝金属壳体与线缆之间的异常导电风险，提升布线系统的电气安全性。

　　套圈作为压紧力传递的过渡部件，其端面设计有均匀的受力斜面，在压缩螺母旋进过程中，可将螺母的轴向推力平稳转化为对压紧环的径向抱紧力，避免压力集中导致密封圈局部过度压缩出现永久形变，延长密封件的使用寿命。压紧环采用分段式开口结构，在受到径向压力时可均匀收缩，不会出现硬接触导致的线缆外护套被割伤的问题，适配的线缆外径范围覆盖常规工业控制线缆、传感器线缆、通讯线缆的常用规格。尾件适配器的螺纹尺寸采用通用公制细牙螺纹，与市面上同规格的穿板接头安装开孔完全兼容，不需要额外定制开孔尺寸，设备改造、备件替换时可直接换装，不需要对原有面板进行二次加工。

　　接头的主体金属部件全部采用镀镍表面处理，相比普通镀锌处理的接头，镀镍层的硬度更高，耐磨性能更好，在反复拆装、户外长期暴露的使用场景中，不容易出现镀层脱落、表面锈蚀的问题，可适应潮湿、有弱腐蚀性介质的工业现场环境，比如户外光伏设备接线、污水处理设备布线、机床外部线缆固定等场景，都能保持长期的结构稳定性。外形尺寸方面，接头中间穿板段的长度可适配3-8mm厚度的安装面板，两端锁紧螺母的外六角尺寸符合常规扳手的操作空间要求，安装时不需要特殊工具，使用普通开口扳手即可完成锁紧操作，安装边界上，接头旋紧后两端突出面板的长度控制在合理范围，不会占用过多柜内布线空间，在密集布线的控制柜中，可按照最小间距排布，提升面板的开孔利用率。

　　在实际选型应用中，这类双螺纹接头尤其适合需要在隔板两侧分别固定线缆的场景，比如设备隔墙穿线、防爆壳体的线缆进出位置，两侧的锁紧结构可分别固定隔墙两侧的线缆，中间的密封结构同时实现隔层面的密封，不需要在隔墙两侧分别安装两个单端接头，减少了安装工序，也降低了多点密封带来的泄漏风险。建模过程中，各部件的配合公差按照机械密封件的常规配合等级设置，螺纹部分采用标准牙型建模，密封圈的形变预留量按照橡胶材料的常规压缩率设置，可直接用于结构验证、安装模拟以及工程出图，也可作为同类接头产品改型设计的基础模型，调整各段尺寸即可适配不同线径、不同安装板厚的使用需求。
