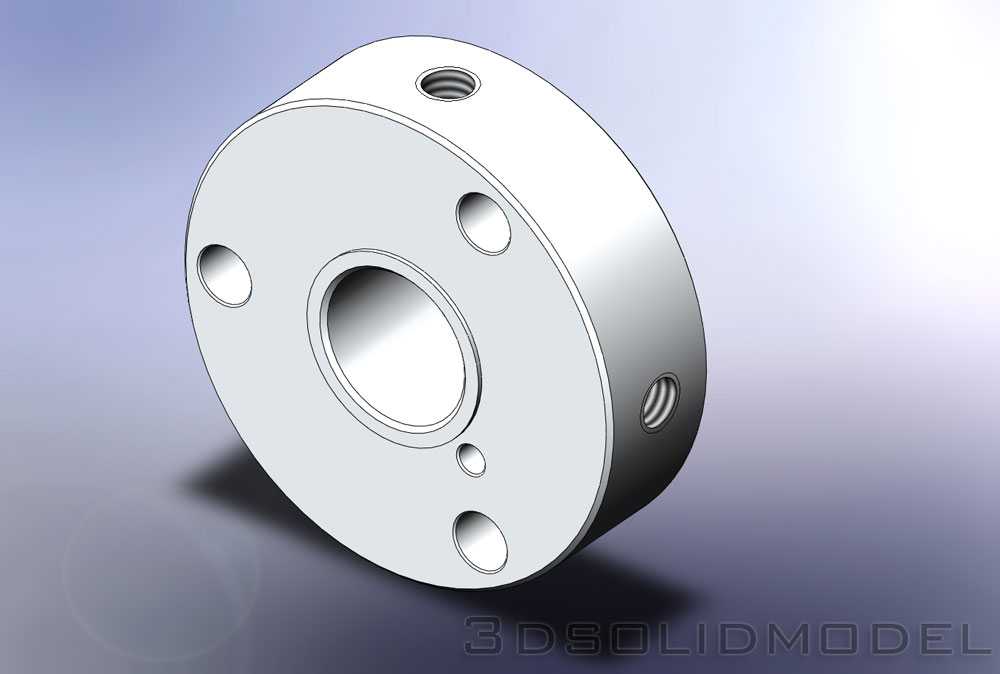

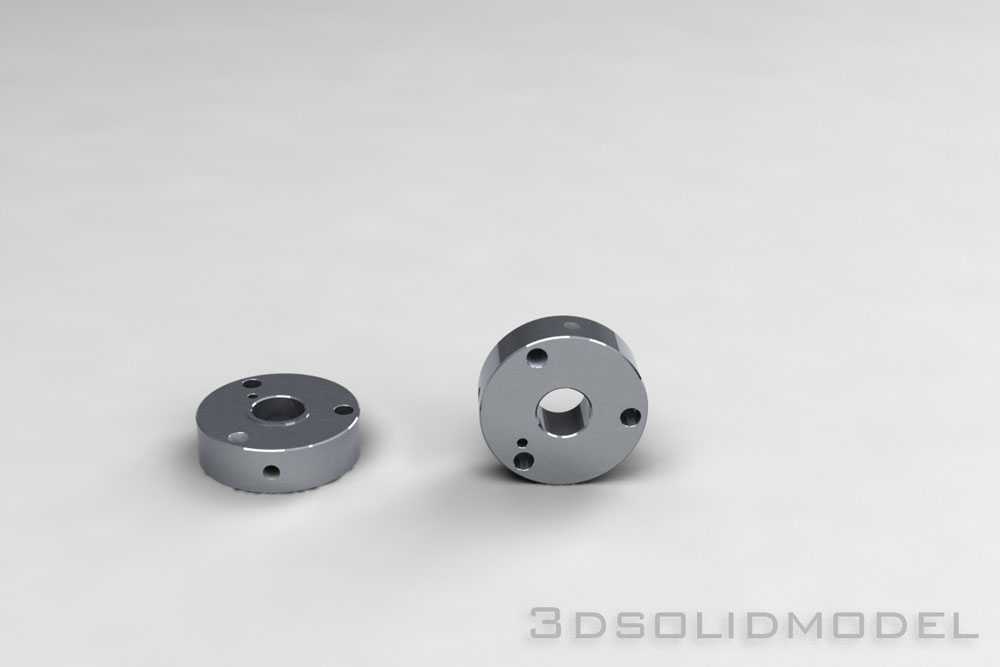

带多安装孔的金属环形限位隔套结构

　　这类带多安装孔的金属环形零件，常作为轴系配套的限位隔套使用，在各类传动设备、工装夹具、精密检测平台的轴段布局里承担轴向定位、间隙分隔的作用，日常在自动化输送线的辊筒轴组、小型减速机的输入输出轴段、工装夹具的定位柱配套结构中都能见到它的身影，区别于普通平垫的单一承托功能，这类零件通过本体上分布的多个安装孔，可实现与相邻端面的销接或螺接固定，避免轴系运转过程中隔套随轴转动产生周向滑移，保障轴向定位精度的稳定性。

　　从实际使用场景来看，这类隔套多布置在轴承内圈与轴肩之间、两个传动轮的相邻端面之间，或是气缸活塞杆与执行件的连接过渡段，用来抵消装配过程中累积的轴向尺寸公差，也能在设备长期运行产生磨损后，通过更换对应厚度的隔套快速调整轴系间隙，无需重新加工轴类或轮类零件，大幅降低设备维护的拆装成本。在精密检测类设备的导向轴结构中，这类隔套还能配合直线轴承使用，限制轴承的轴向窜动量，保障导向部件的往复运动精度，避免因窜动导致检测数据出现偏差。

　　设计这类零件时，首先要匹配对应安装轴的轴径，内孔尺寸通常按照基孔制配合要求选取，与轴的配合公差多选用H7/h6的间隙配合，既保障装配时能顺利套入轴段，又不会因配合间隙过大导致径向晃动；外圆尺寸则需要结合相邻配套零件的端面尺寸确定，通常要覆盖相邻零件的安装接触面，避免局部应力集中导致零件受压变形。本体上的安装孔分布需要遵循对称原则，通常围绕中心轴线均匀排布3到4个孔位，保障锁紧时受力均匀，不会因单侧锁紧导致隔套端面倾斜，影响轴系的同轴度；孔位的位置度公差需要控制在0.02mm以内，避免与相邻零件的安装孔出现错位导致装配困难。

　　零件的两个端面需要做精磨处理，平面度公差控制在0.01mm以内，表面粗糙度达到Ra0.8，保障与相邻零件端面贴合紧密，不会出现缝隙导致定位失效；零件的厚度尺寸需要根据实际轴段的间隙要求确定，同一批次的零件厚度公差需要控制在±0.01mm以内，保障装配后的轴向间隙一致性。零件的边角位置需要做0.2mm的倒角处理，既去除机加工产生的毛刺，避免装配时割伤操作人员，也能引导零件顺利装入对应安装位，不会因边角磕碰相邻零件的配合面。

　　从安装边界来看，这类隔套的安装空间需要预留出对应安装孔的操作空间，若采用螺钉锁紧，需要预留出扳手的操作空间，若采用销钉定位，需要保障销钉压入时不会与周边其他结构产生干涉；隔套的外圆与周边壳体或其他静止部件之间需要预留至少1mm的安全间隙，避免轴系运转时隔套外圆与静止部件产生摩擦，导致零件磨损升温，影响设备正常运行。在有耐腐蚀要求的使用场景中，这类零件还会做表面镀镍处理，提升零件的防锈能力，适配潮湿工况下的长期使用需求；在有轻量化要求的设备中，也可在保障结构强度的前提下，在隔套非接触面位置做减重槽设计，降低零件自身重量，减少轴系的转动惯量。
