金属质感桌面双槽读卡扩展坞结构设计

　　这款桌面式读卡扩展坞的结构设计，首先从桌面办公场景的实际使用痛点出发，日常工位上经常需要插拔存储卡、连接外设，传统插拔式读卡器容易丢失、接口朝向不合理导致插拔费力，因此整体采用方正矮边的金属壳体结构，壳体选用拉丝不锈钢材质，一方面金属材质的自重可以保证设备放置在桌面时不会被线材拖拽移位，另一方面金属壳体可以起到电磁屏蔽作用，避免数据传输过程中受到周边办公设备的电磁干扰，保证存储卡读取的稳定性。

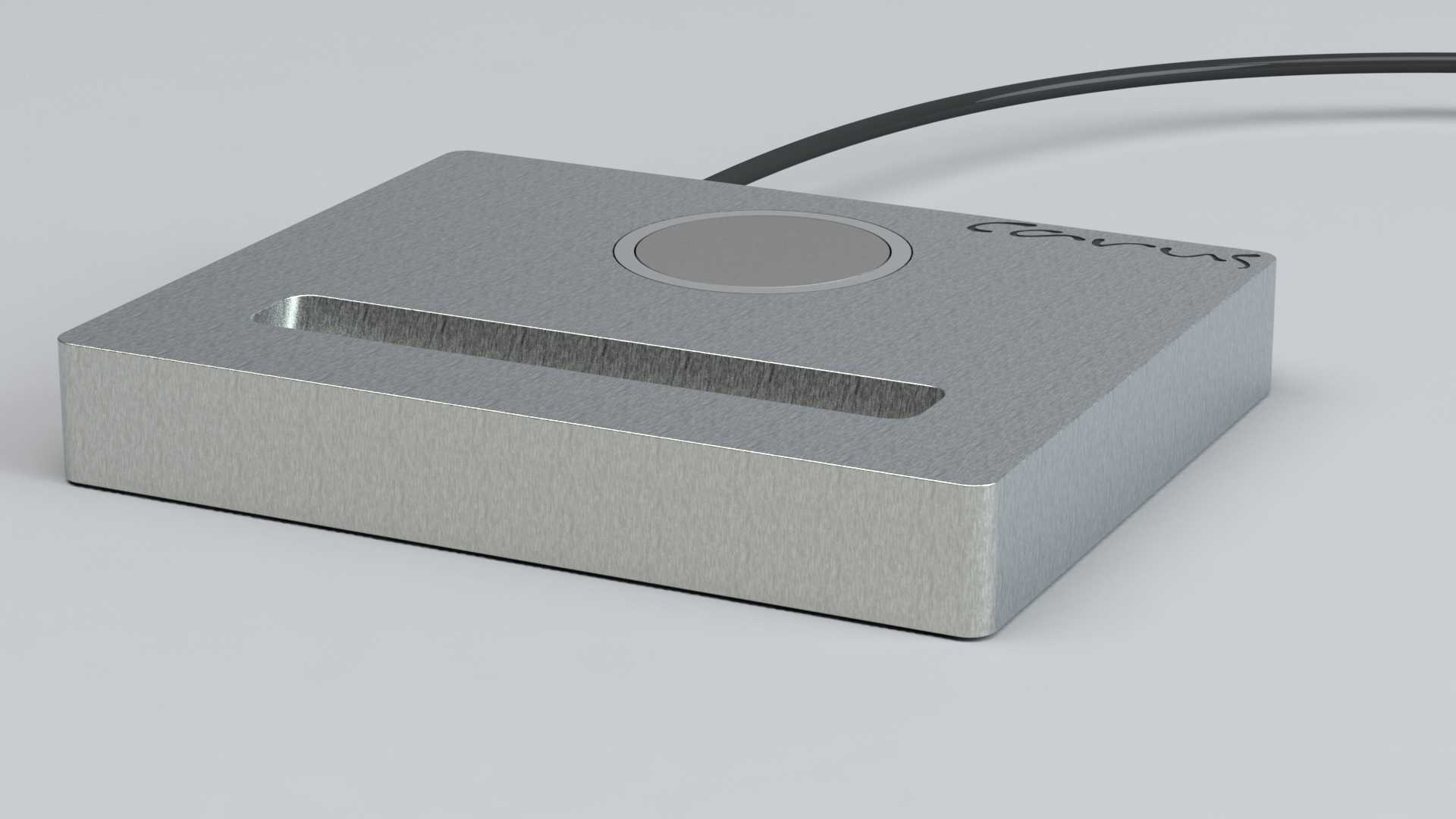

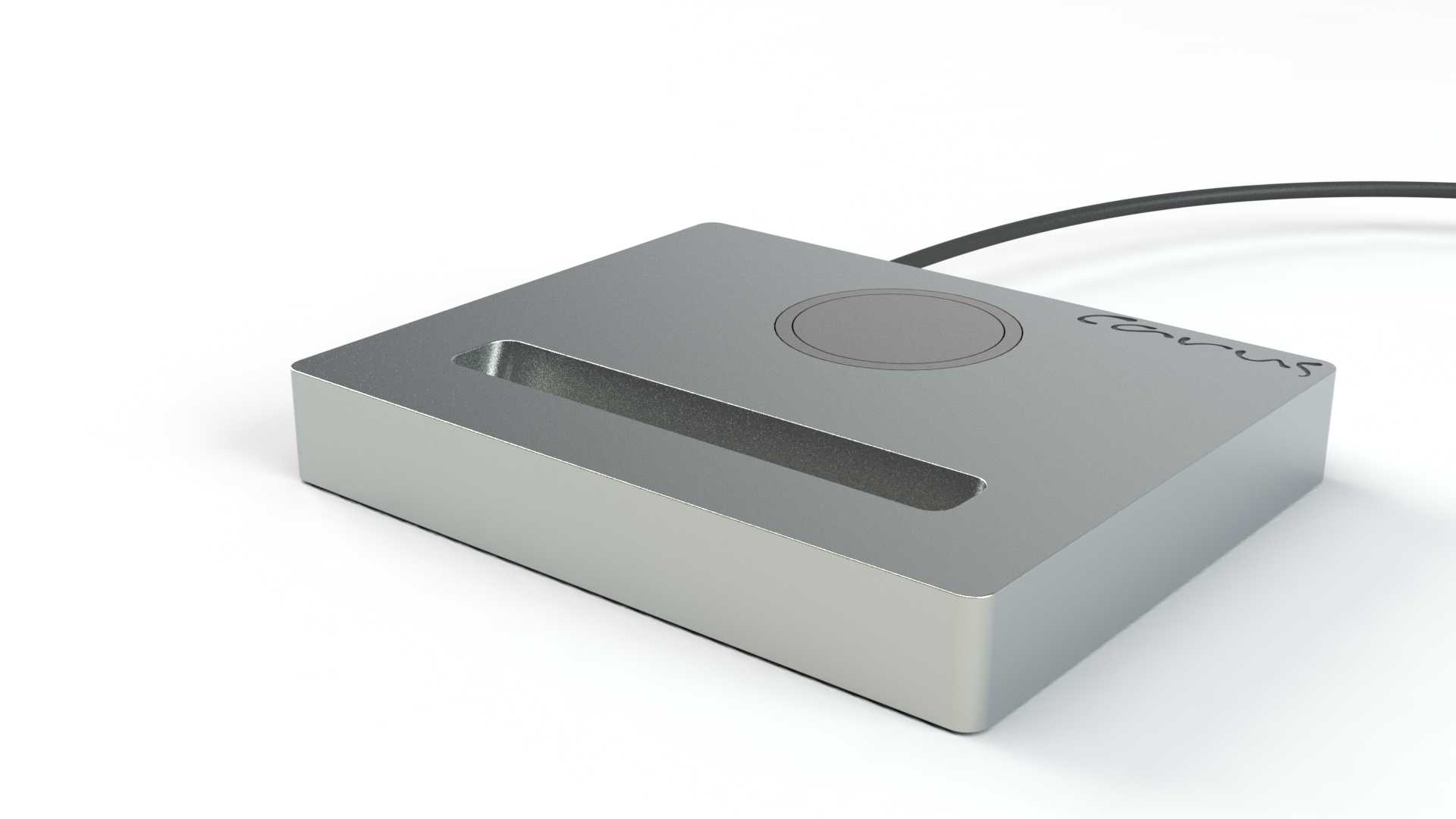

　　从功能布局来看，壳体上表面设置长条形插卡槽，槽体边缘做了0.3mm的倒角处理，避免插拔存储卡时刮擦卡体表面的镀金触点，槽体深度按照标准SD卡、TF卡的插入深度设计，保证卡体插入后不会出现歪斜、接触不良的问题，插卡槽旁设置圆形触控感应区，感应区略高于壳体表面0.2mm，手指触碰时可以快速触发读写状态切换，不需要额外设置凸起的物理按键，既保证了上表面的整体平整度，也避免物理按键长期按压出现的结构松垮问题。

　　出线位置设计在壳体后侧靠上的位置，线材出线角度做了15度的上扬处理，避免线材直接弯折贴在桌面，长期使用出现线材外皮破损、内部线芯断裂的问题，壳体底部四个角设置隐藏式硅胶防滑垫，防滑垫厚度1mm，既可以垫高壳体保证底部空气流通，避免设备长时间工作积热，也可以防止金属壳体直接刮擦桌面漆面。

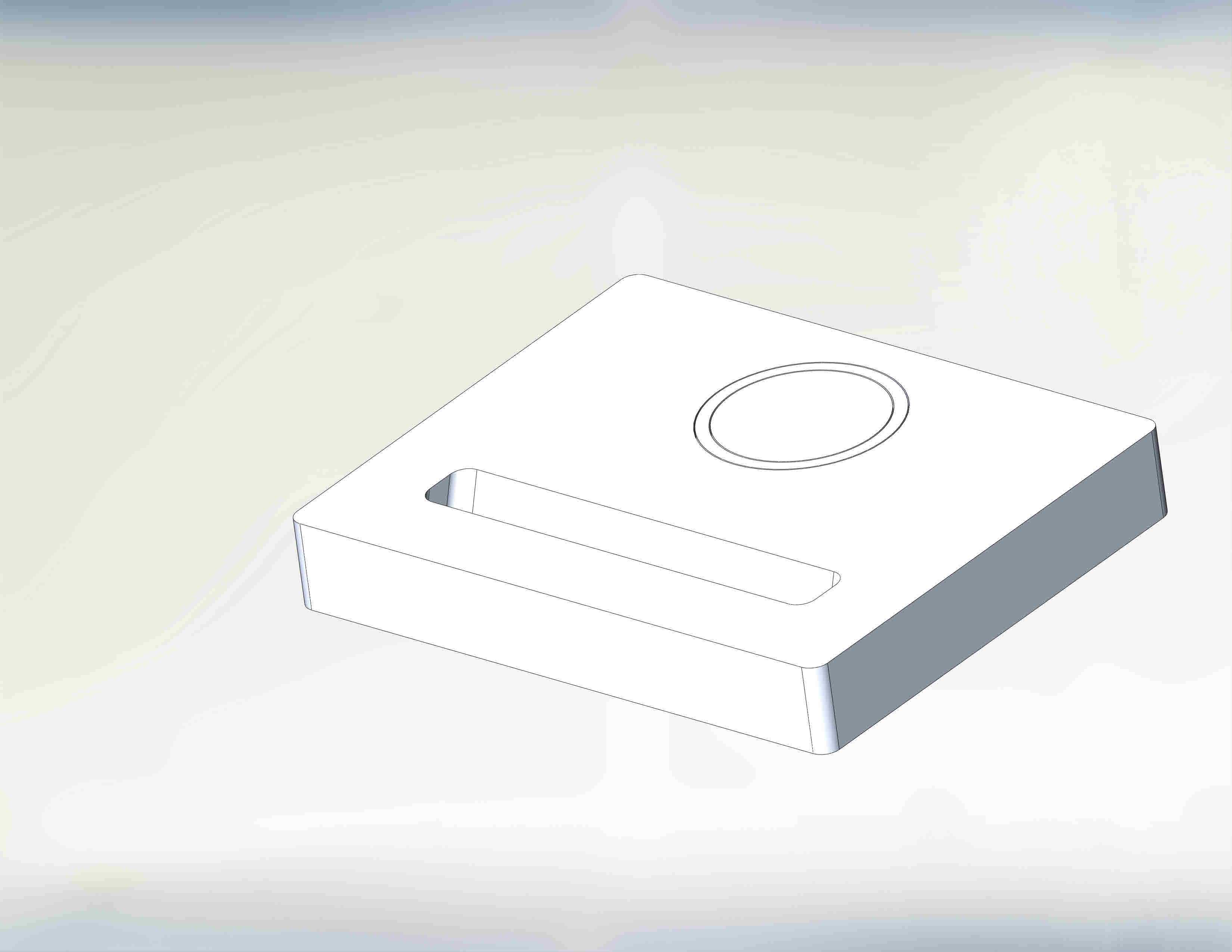

　　设计过程中首先确定安装边界，整体外形控制在掌心可握持的尺寸范围内，长宽比例接近2:1，高度不超过20mm，不会遮挡显示器下方的桌面空间，也不会和桌面放置的键盘、水杯等物件产生干涉。壳体的拼接结构采用卡扣加内侧点胶的方式，不需要外露螺丝，保证外观面的整体性，卡扣的配合公差控制在0.05mm范围内，避免壳体拼接处出现缝隙不均、错位的问题。

　　内部结构设计上，PCB板通过四个定位柱固定在壳体内腔，定位柱高度预留3mm的间隙，保证PCB板上的主控芯片、读卡模块和金属壳体之间留有足够的绝缘距离，同时间隙内的空气层可以辅助散热，避免长时间大文件传输时芯片温度过高导致读写降速。插卡槽的内部导向筋做了渐变式设计，卡体插入时首先通过宽导向段定位，再顺着导向筋滑入触点位置，即使盲插也可以准确对位，不需要反复调整卡体角度。

　　实际使用场景中，这款设备可以放置在办公桌、摄影工作台等位置，摄影师导出相机存储卡素材时，不需要弯腰寻找主机箱上的接口，直接在桌面就可以完成插拔操作，办公场景下也可以作为桌面扩展接口使用，连接U盘、加密狗等小型USB设备，减少主机接口的插拔损耗。壳体表面的拉丝纹理做了防指纹处理，日常使用中不会残留明显的指纹汗渍，减少清洁维护的频率，圆形触控区表面采用磨砂PC材质，和金属壳体形成材质对比，同时触控灵敏度经过调校，轻触即可响应，不需要大力按压。

　　在安装适配性上，这款设备不需要额外的固定结构，直接平放在平整桌面即可使用，底部防滑垫的摩擦力经过测试，即使拖拽线材也不会带动设备移位，出线端的线材长度预留1.2米，足够连接到桌面下的主机接口，不需要额外加延长线。壳体的边角做了R2的圆角处理，避免尖锐边角磕碰划伤，日常拿取移动时也不会勾扯到桌面的纸张、线材等物件。内部的触点模块采用镀金弹片设计，弹片的弹力经过调校，卡体插入后接触压力保持在合适范围，既不会因为压力过大导致插拔费力，也不会因为压力过小出现接触断连的问题，长期插拔后弹片也不会出现塑性变形，保证使用寿命。
