铁路车辆核心铸钢承载部件结构设计

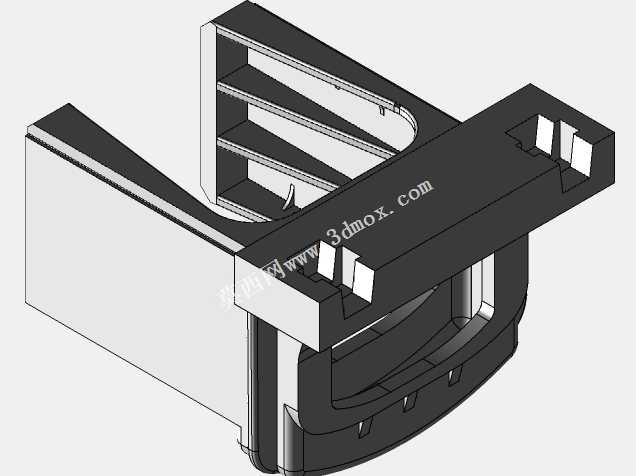

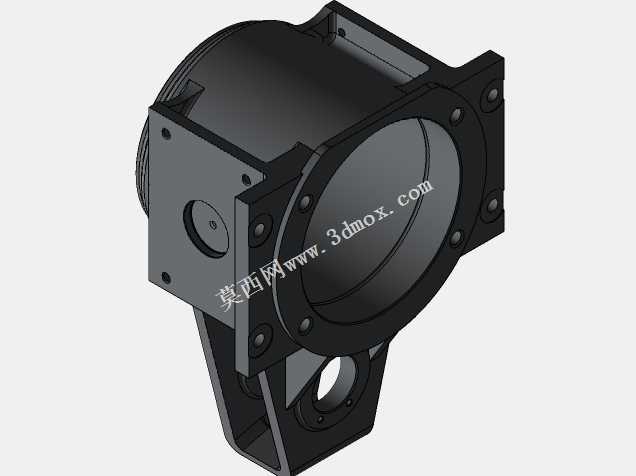

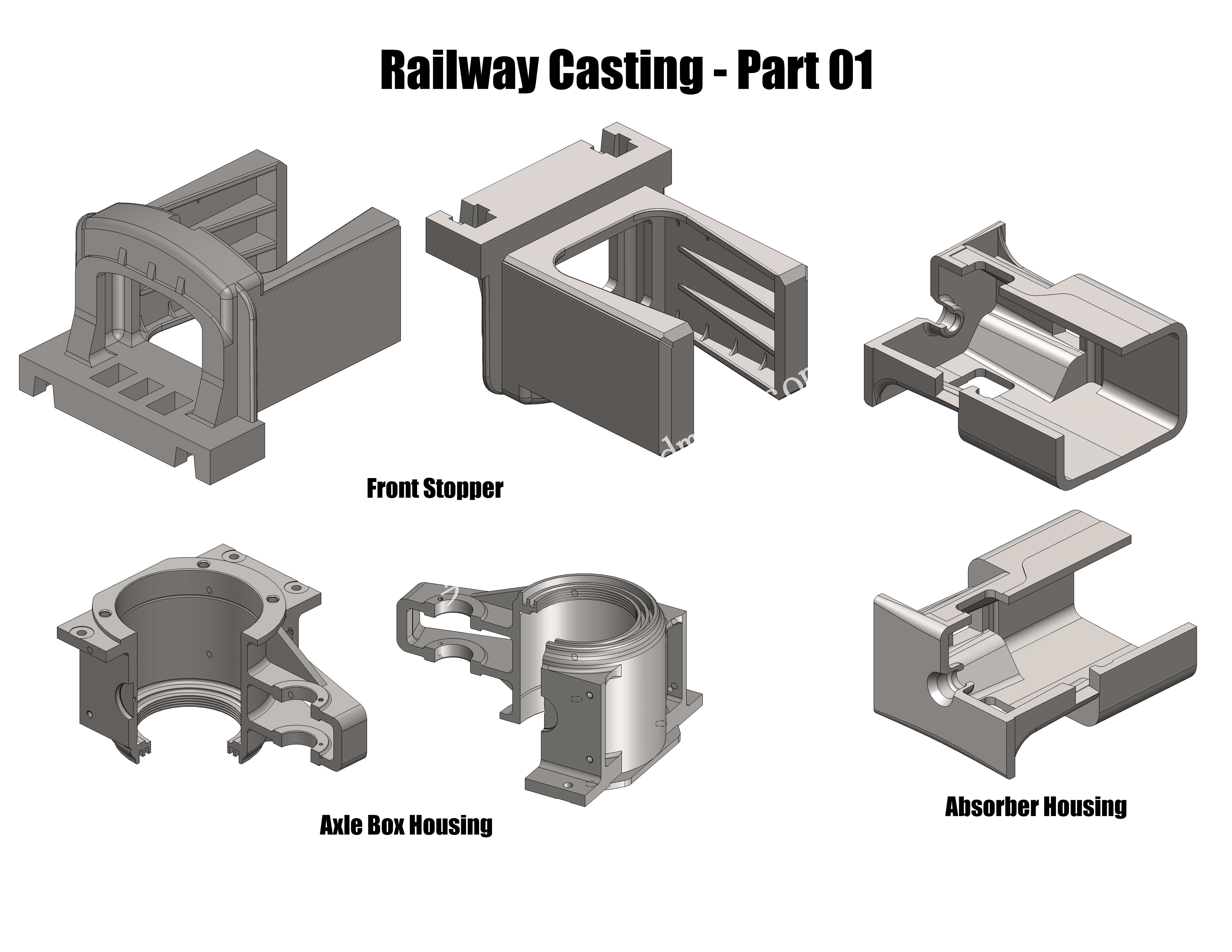

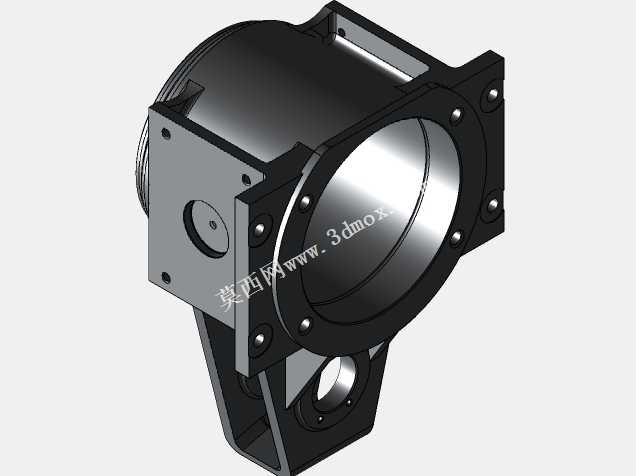

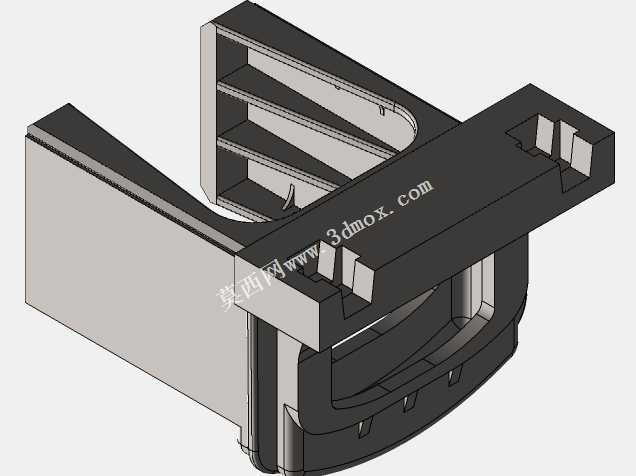

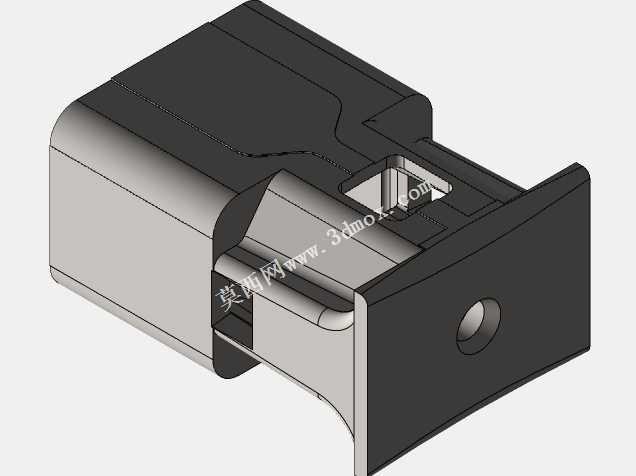

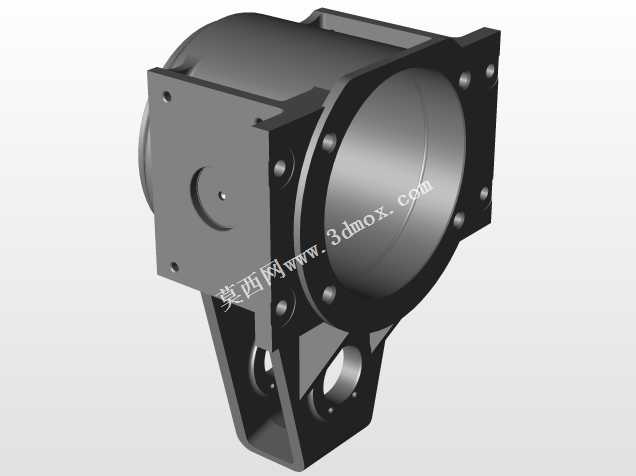

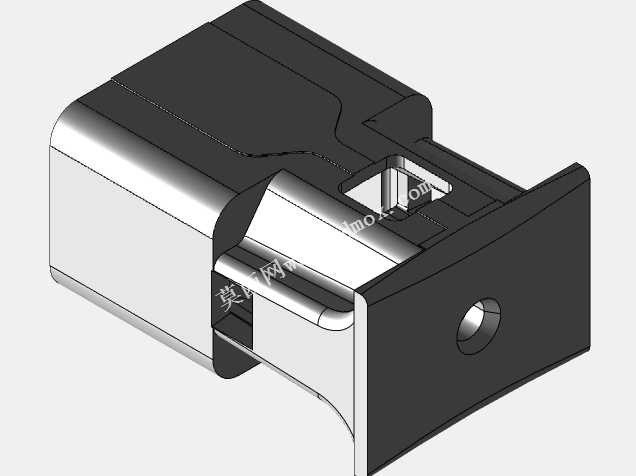

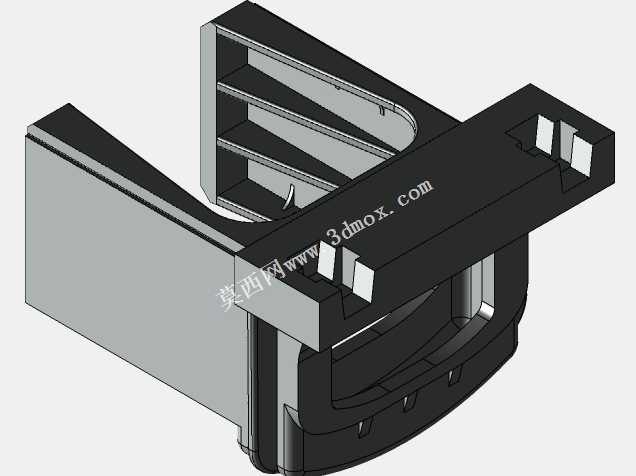

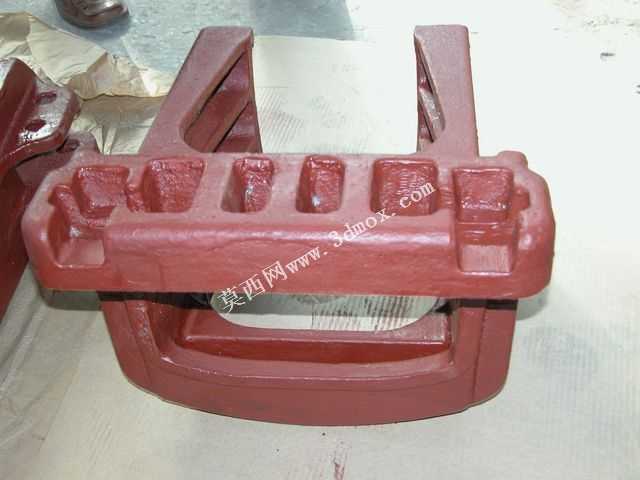

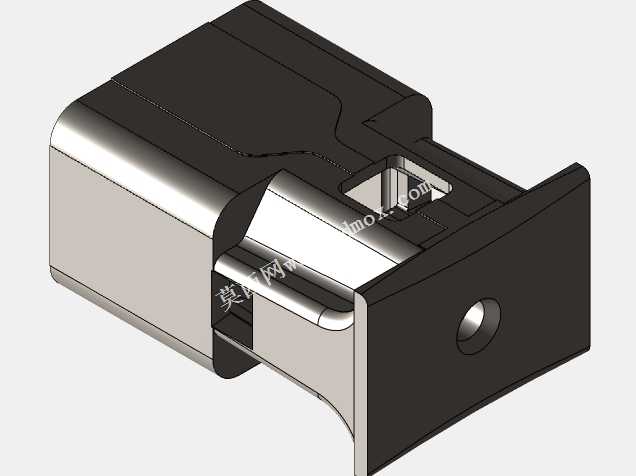

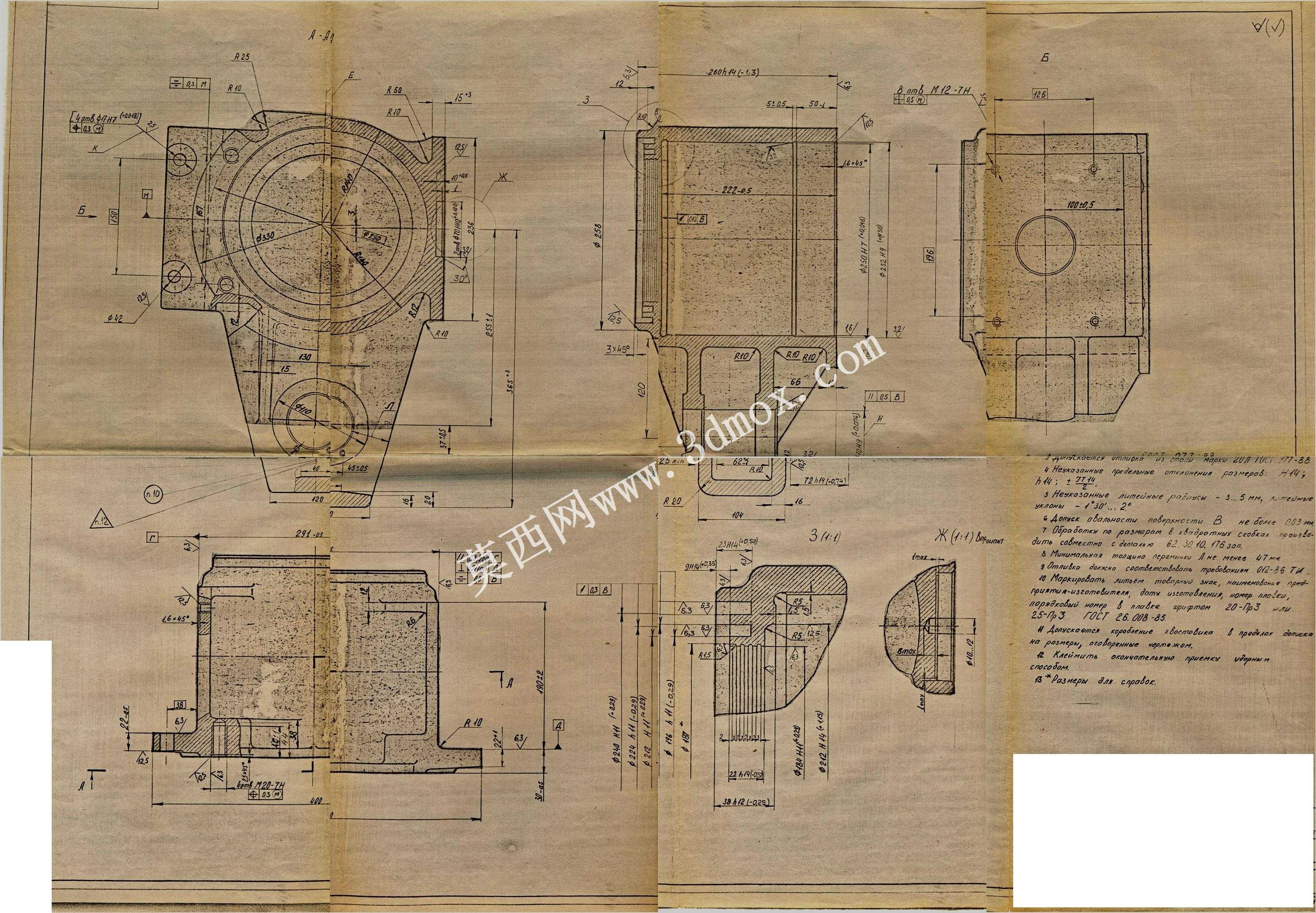

这套铁路铸件构件主要应用于轨道车辆走行部区域，是保障列车轮对与车体连接稳定性的核心承载部件，分别承担纵向限位、轮对轴端定位、减震系统连接三类核心功能，直接关系到车辆运行过程中的走行安全与行驶平顺性。其中前挡构件安装于转向架前端对应位置，主要作用是限制轮对纵向窜动余量，在车辆启动、制动以及通过曲线轨道时，承受来自轮对传递的纵向冲击载荷，同时为相邻部件提供安装定位基准，其结构采用带加强筋的箱型铸钢设计，侧壁设置多道纵横交错的加强肋，在保证整体结构刚度的前提下尽可能降低铸件自重，安装面预留对应螺栓过孔与定位凸台，能够与转向架侧梁端面精准贴合，安装边界与现有轨道车辆转向架的装配空间完全匹配，无需额外改动周边结构即可完成替换装配。轴箱壳体构件用于包裹轮对轴端轴承，为轴承提供密闭的安装腔体，同时承担轴箱与转向架定位节点的连接功能，其环形腔体的内径尺寸与标准铁路车辆轴箱轴承的外圈尺寸完全适配，侧壁延伸出的定位支耳用于安装轴箱弹簧与定位装置，能够将轮对承受的垂向、横向载荷均匀传递至转向架构架，铸件外壁设置的散热筋结构可在车辆运行过程中带走轴承运转产生的热量，避免轴承过热失效，腔体边缘预留密封件安装槽，可配套安装橡胶密封圈实现腔体的防尘防水密封，满足户外复杂气候环境下的长期使用要求。减震器壳体构件用于安装连接一系或二系油压减震器，作为减震器与构架之间的连接载体，其内部型腔与减震器端部的安装结构完全匹配，侧壁的连接支耳通过螺栓与转向架构架固定，能够将减震器工作时产生的阻尼反力均匀分散到构架安装面，避免局部应力集中导致的构件开裂，铸件整体采用等壁厚设计，过渡位置全部采用大圆角过渡，有效降低铸造过程中的应力集中风险，同时减少运行过程中疲劳裂纹的产生概率。整套铸件在设计过程中充分考虑了铸造成型工艺要求，所有非加工面均设置合理的拔模斜度，壁厚均匀避免出现缩孔缩松等铸造缺陷，安装配合面预留足够的机加工余量，能够满足后续精加工的尺寸精度要求，各部件的安装孔位、连接尺寸均经过装配干涉校验，可直接用于铁路车辆走行部的配套装配与部件替换。
