四轮牵引式转向拖挂底盘结构设计

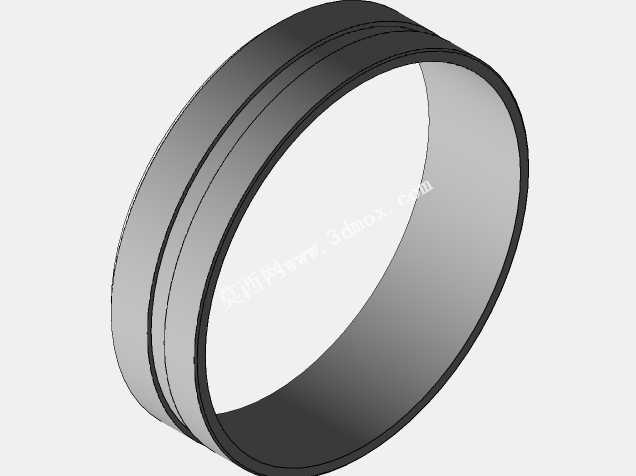

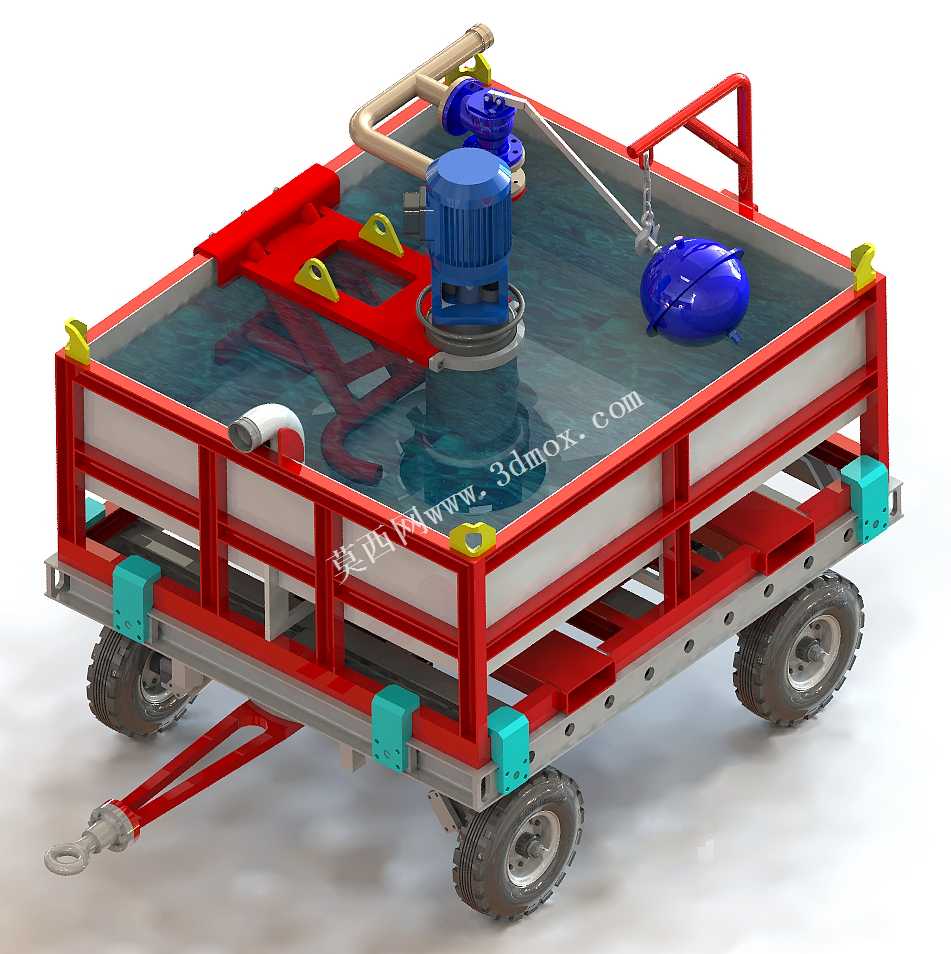

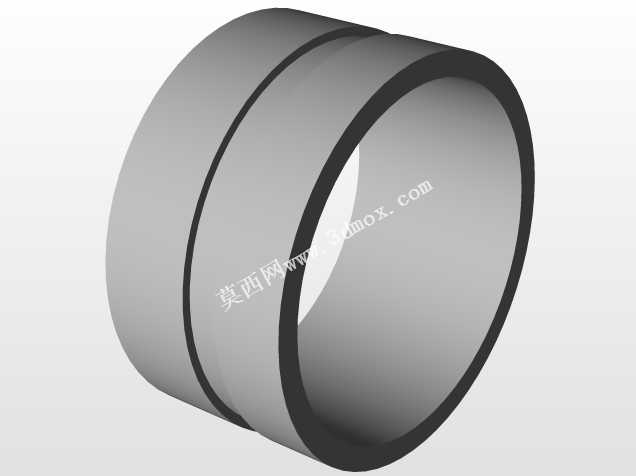

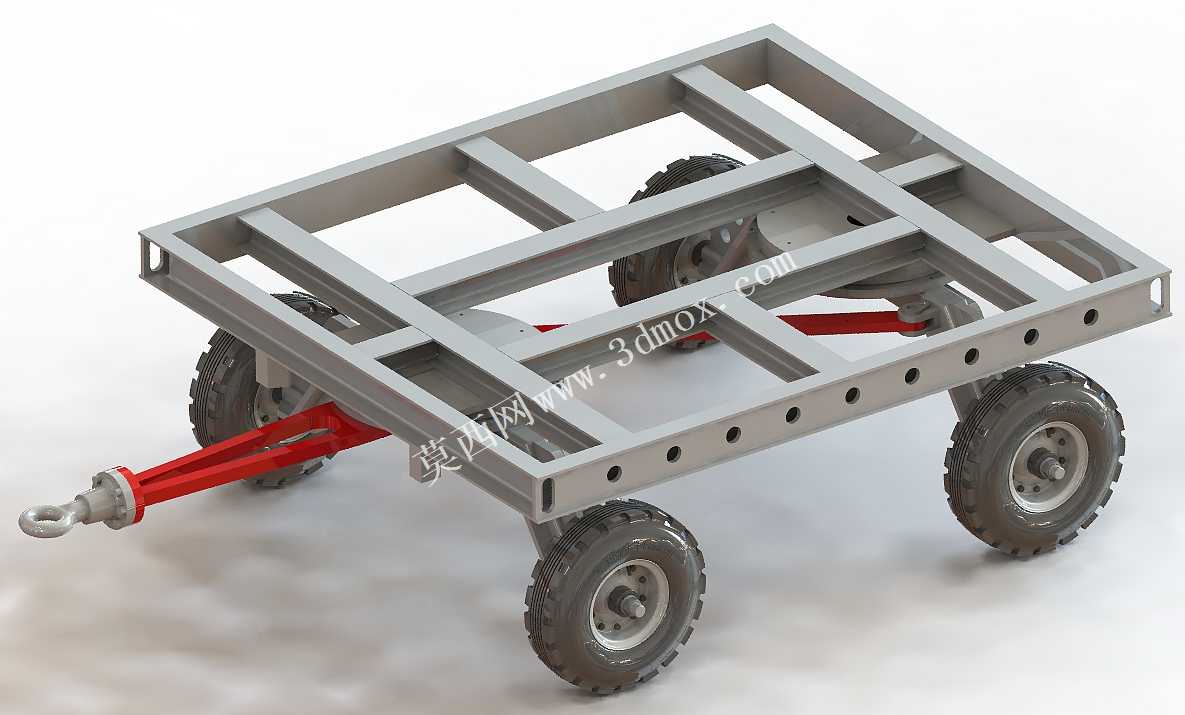

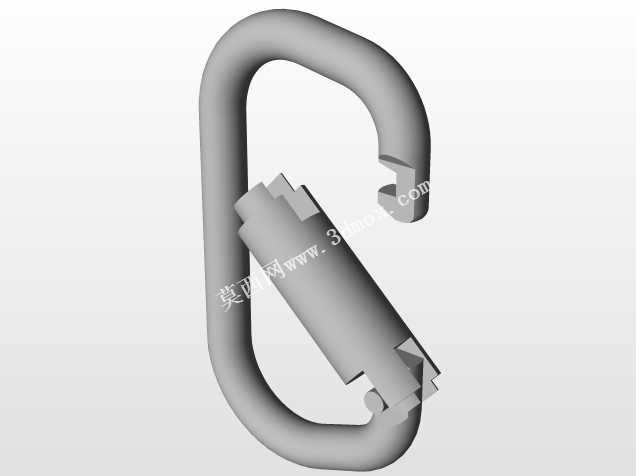

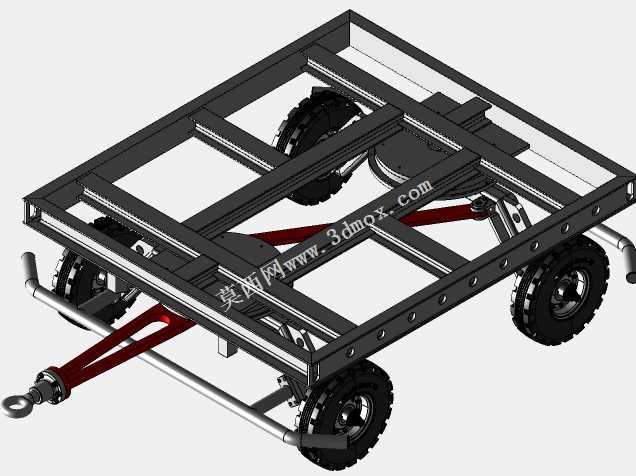

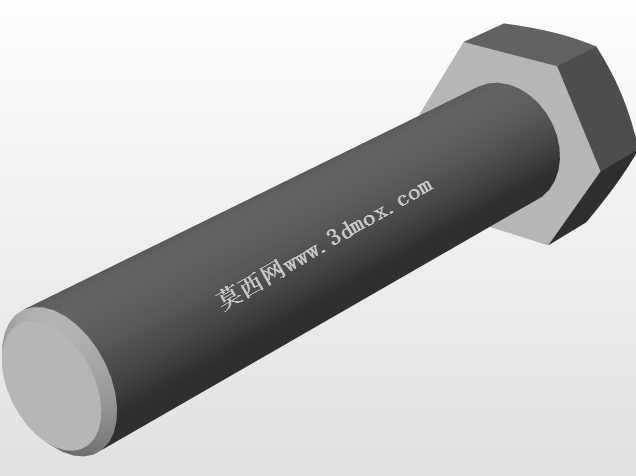

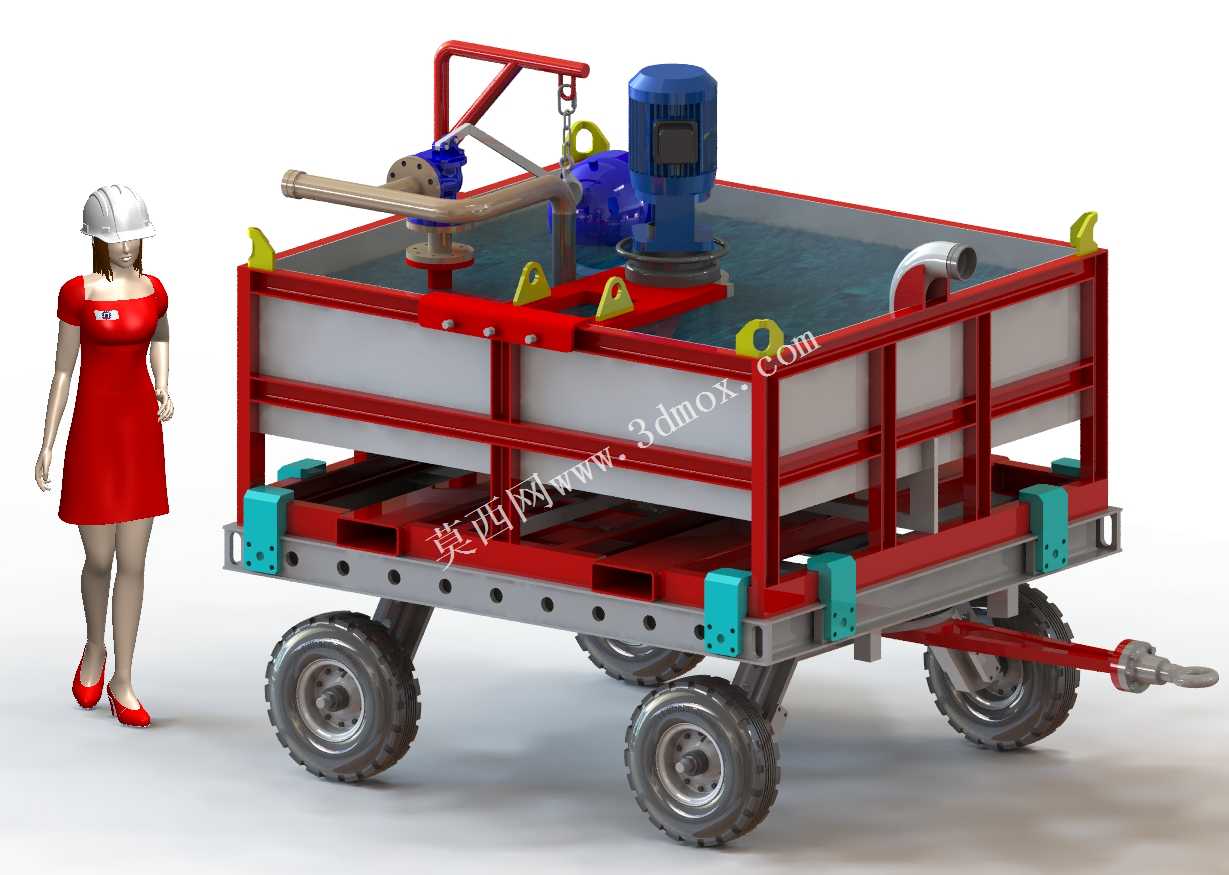

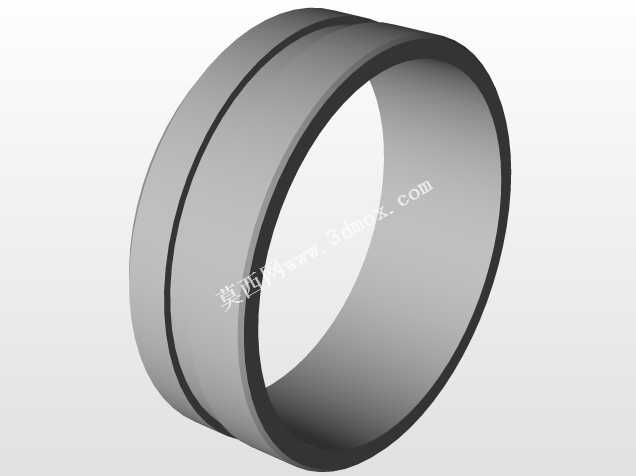

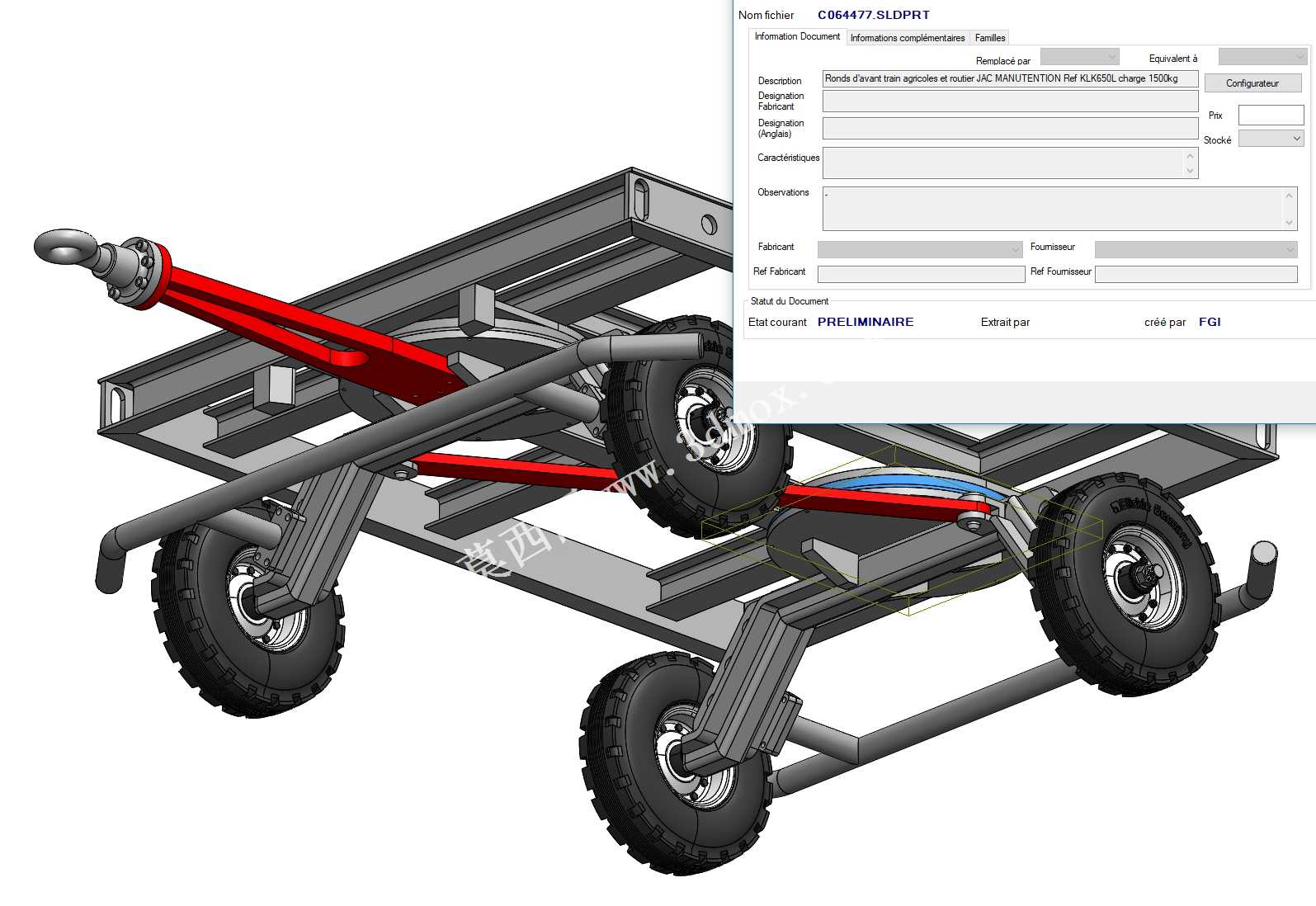

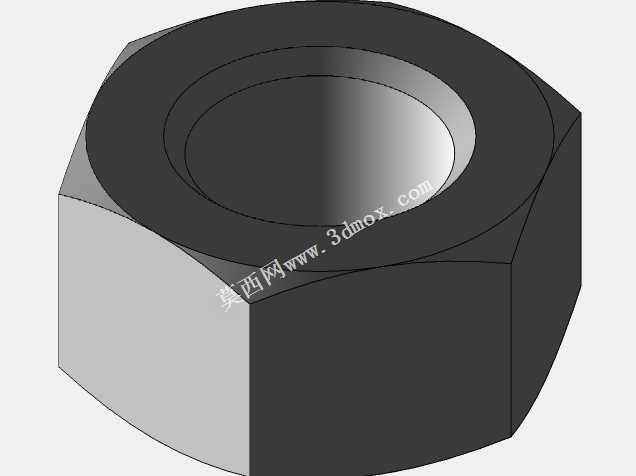

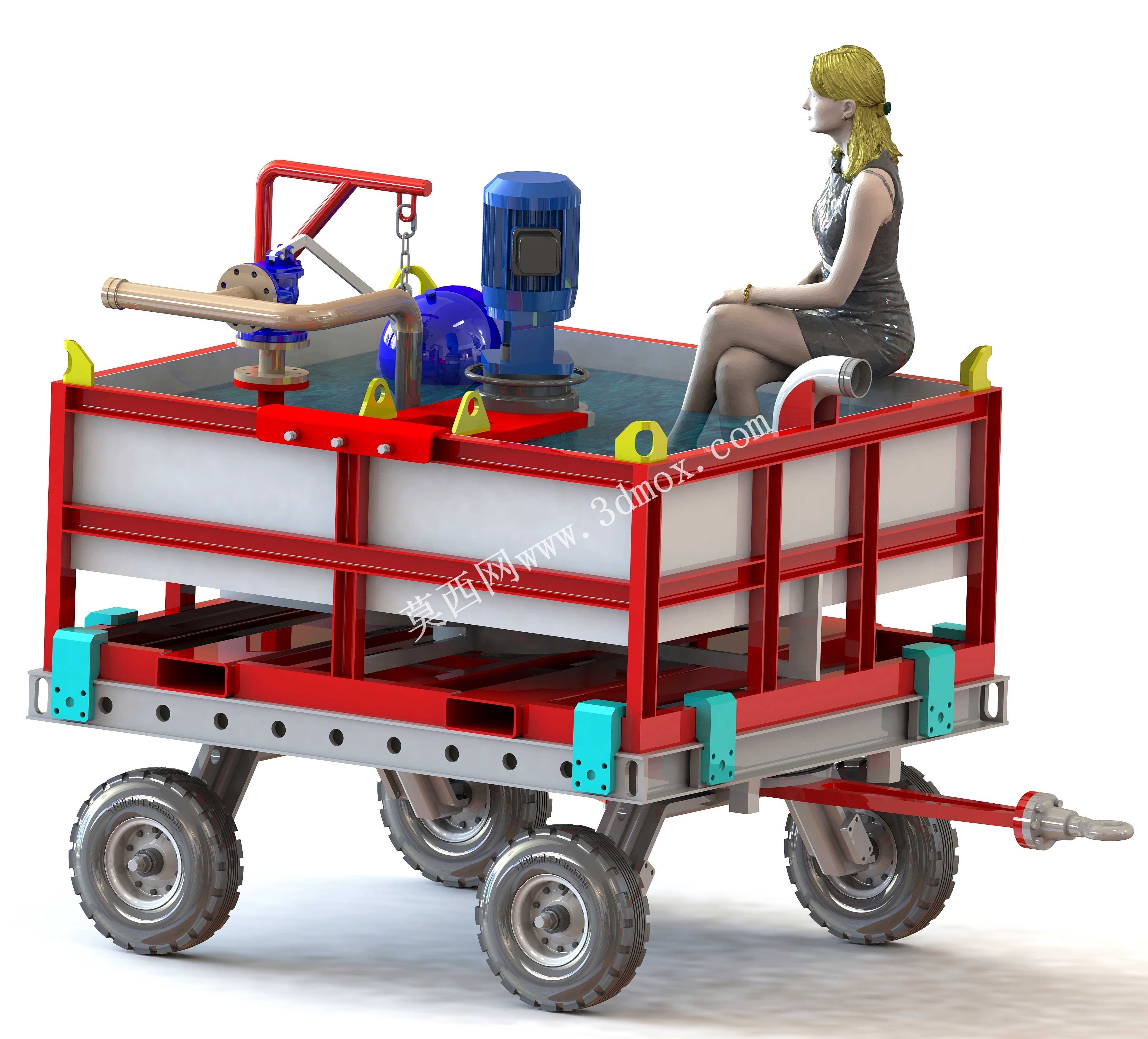

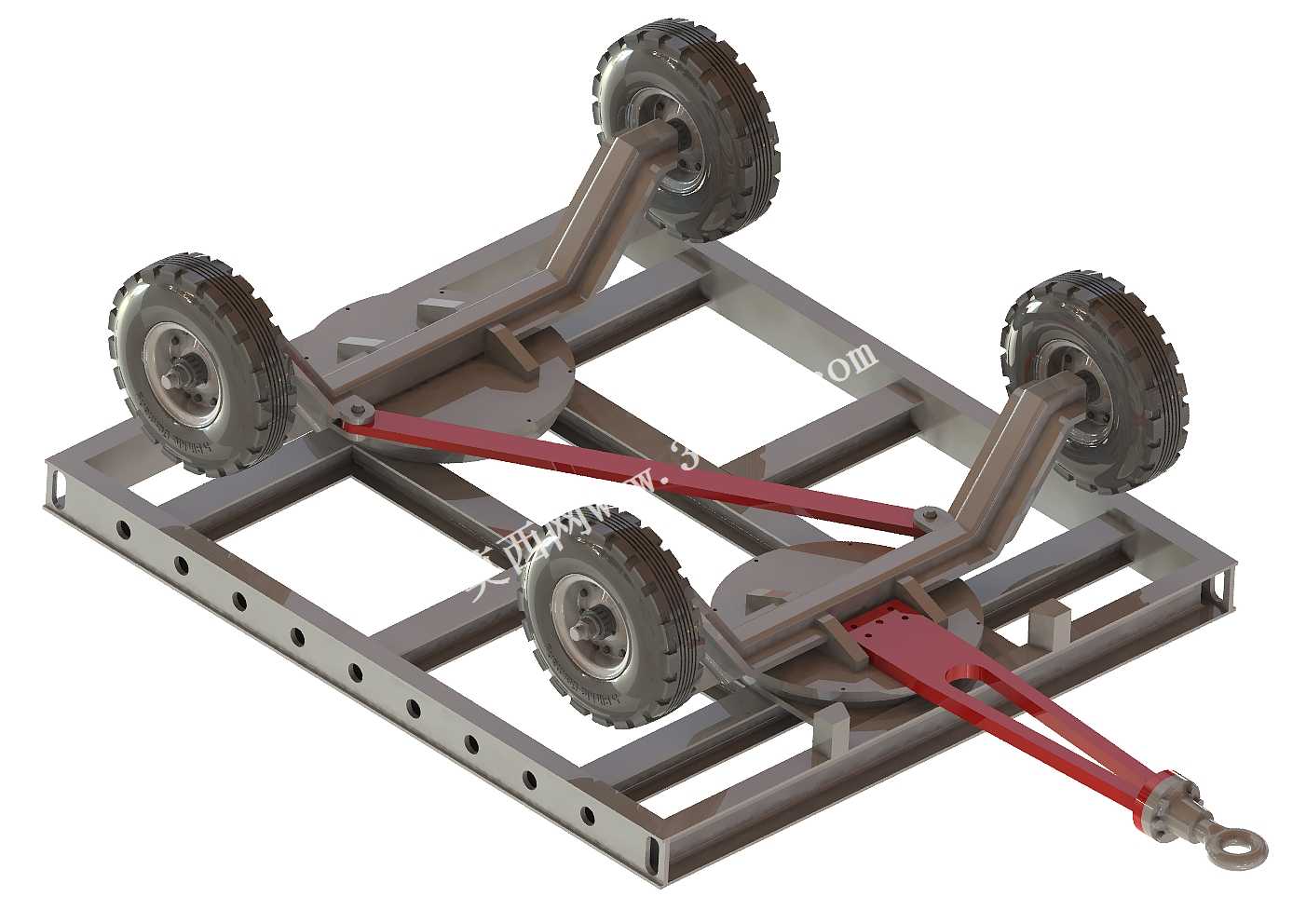

该款四轮牵引式转向拖挂底盘，主要应用于厂区物料转运、小型设备场内转场、户外短途轻型载荷拖行场景，可适配不同规格的载货平台、作业机具挂载，作为非道路短途移动的承载行走基体使用，能够在平整硬化路面、压实铺装非铺装路面完成小半径转向拖行动作，适配多数轻型牵引动力设备的拖拽连接需求。底盘整体采用框架式承载结构，主框架为型钢焊接成型的矩形承载基体，框架侧边预留多组等距安装孔位，可根据实际挂载需求固定货箱、作业台架、专用设备等不同上装部件，无需对主框架进行二次焊接改造，大幅降低上装适配的改造成本。行走轮组采用四轮对称布局，单轮配置充气橡胶轮胎与一体式轮毂，轮组通过摆臂结构与主框架铰接，能够在小幅不平路面上保持轮组与地面的有效接触，避免单轮悬空导致的承载失稳问题，单轮承载能力匹配轻型拖运载荷需求，可满足额定范围内的平稳行走要求。转向系统采用前后联动的拉杆式转向结构，前端牵引臂集成牵引环，可与牵引设备的拖钩快速挂接，牵引臂的摆动动作通过横向拉杆同步传递至前后轮组的转向节，实现前后轮协同转向，相比传统仅前轮转向的拖挂结构，该设计大幅缩小了拖行转弯半径，能够在狭窄厂区通道、仓储巷道内完成灵活转向操作，避免拖行过程中因转弯半径过大出现的剐蹭、通行受限问题。底盘的牵引连接端设置有缓冲连接结构，可缓冲拖行起步、制动过程中的瞬时冲击力，降低牵引冲击对主框架与上装设备的结构损伤。设计过程中优先考虑结构的易维护性，所有铰接点位均采用可拆卸销轴连接，轮组、转向拉杆等易损部件可单独拆卸更换，无需整体拆解主框架；主框架的承载面保持平整，上装安装孔位采用标准化间距设计，可适配多数通用轻型上装的安装尺寸，安装边界预留足够的紧固件操作空间，便于现场快速完成上装装配。整体结构无复杂传动部件，日常仅需对铰接点位进行定期润滑即可维持稳定工作状态，适合厂区、仓储、景区等场景下的轻型短途拖运需求，可根据实际使用场景搭配不同规格的轮胎与牵引连接配件，拓展适配不同的使用环境。
