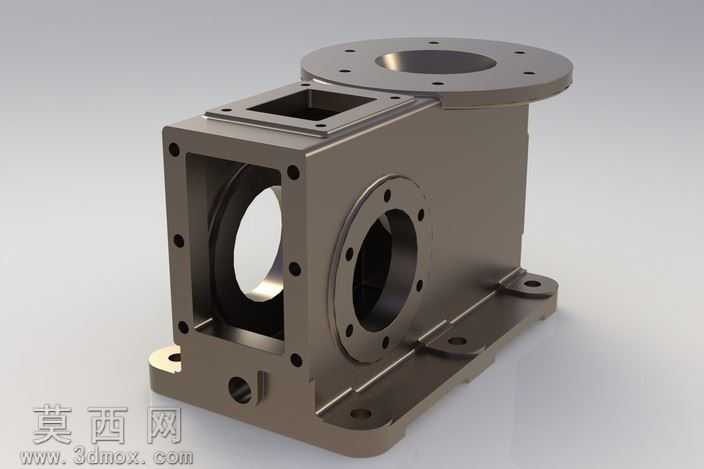

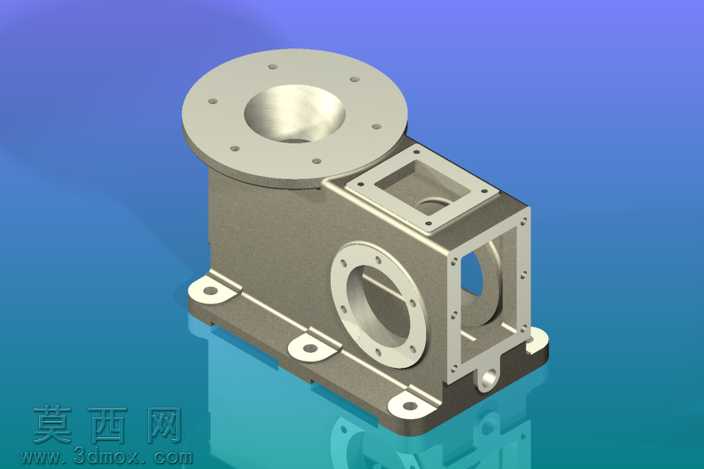

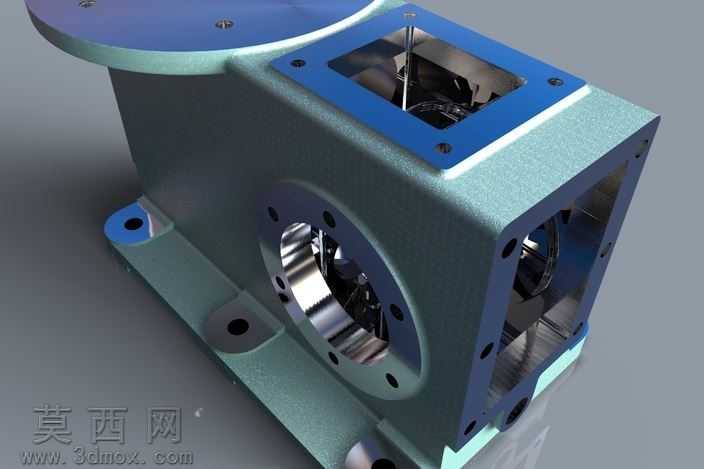

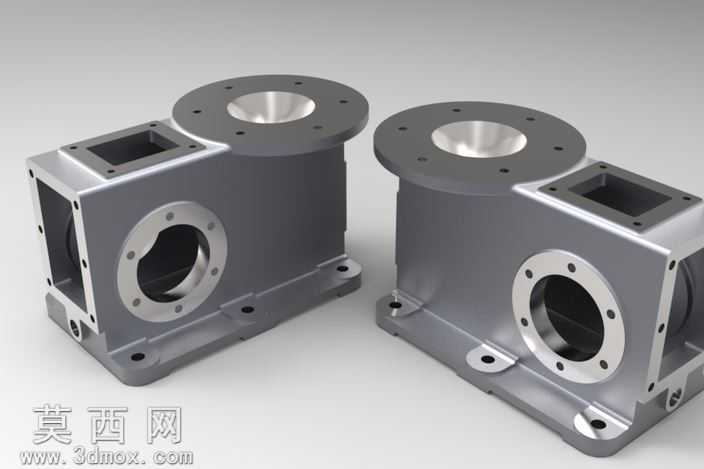

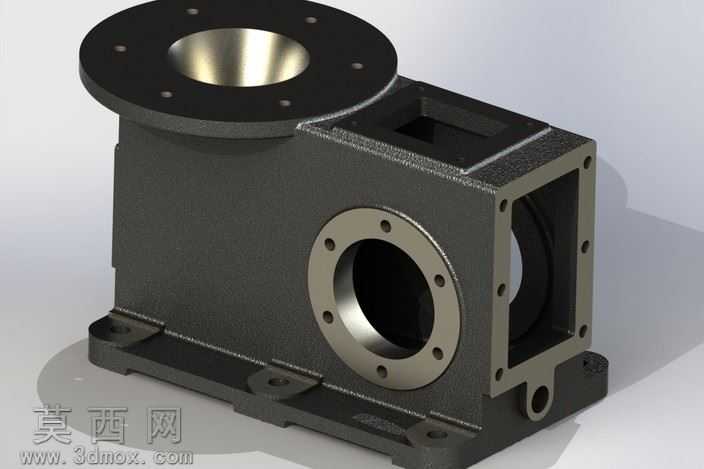

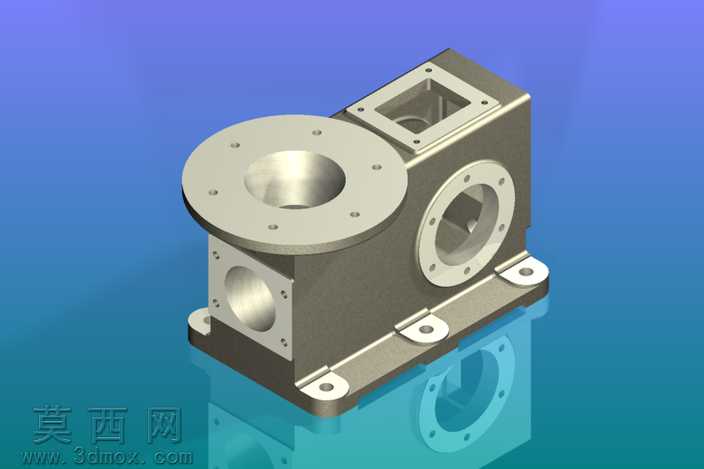

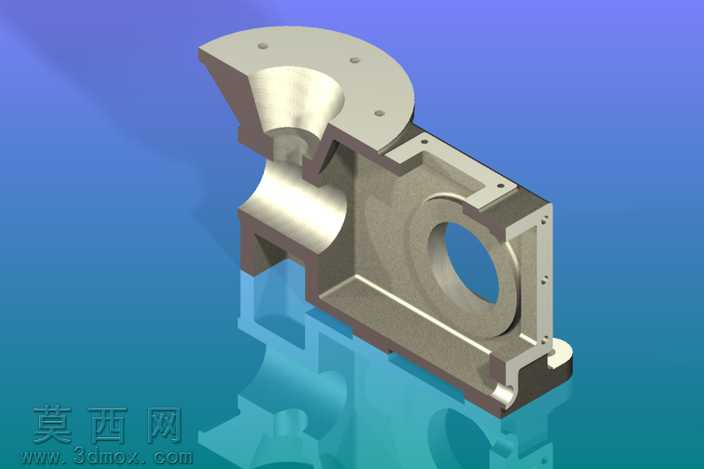

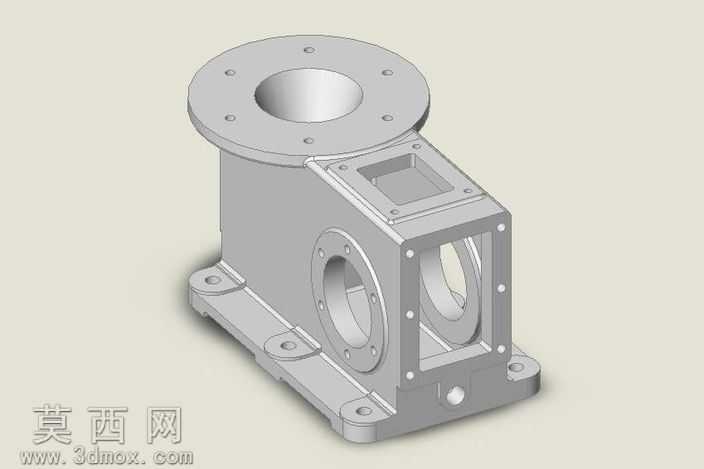

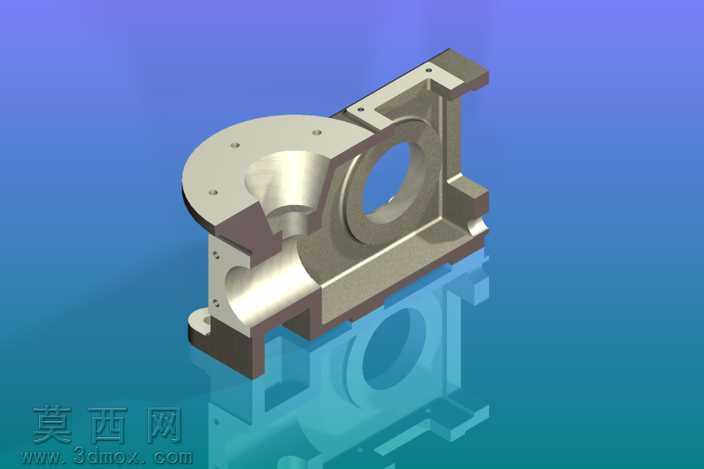

该机械壳体采用三维参数化建模方式完成整体构建,建模过程中优先以基准面定位核心装配轴线,先绘制底部带安装孔的支撑底座轮廓,通过拉伸凸台命令生成底座实体,预留出沉头安装孔位用于整机的固定安装。主体箱体部分采用薄壁拉伸结合抽壳命令完成基础腔体构建,在箱体的顶部绘制圆形法兰安装面,均匀排布螺栓连接孔,中心预留大直径通孔用于轴类部件的穿设与装配,法兰端面做平面度约束保证后续连接的密封性能。箱体的侧方分别设置圆形轴承安装孔位,孔位周边设计带螺纹孔的凸台结构,用于轴承端盖的固定连接,其中一侧的方形开口为检修观察口,周边预留螺栓孔用于盖板的密封安装。建模过程中对所有安装孔位做同轴度、位置度的几何约束,保证各装配面的形位公差符合机械设计规范,壳体的棱边做统一的圆角过渡处理,避免应力集中问题同时提升铸件的工艺合理性。渲染阶段采用哑光金属材质模拟铸铁壳体的真实质感,对法兰端面、安装孔内壁做轻微的高光处理区分加工面与非加工面的视觉差异,整体结构采用等轴测视角展示,清晰呈现各接口的位置关系、腔体的内部空间布局以及底座的安装结构。设计思路上优先考虑壳体的承载性能与装配兼容性,各连接法兰的尺寸参数匹配通用传动部件的安装标准,底部支撑结构做加强筋设计提升整体刚性,腔体内部预留足够的空间容纳传动组件,同时兼顾铸造工艺的拔模角度要求,避免出现壁厚不均、尖角等不利于生产的结构问题,整体模型完整还原了机械传动箱体的典型结构特征,各细节特征符合机械加工与装配的实际需求。
------分隔线----------------------------
- 上一篇:小直径三叶片风力发电机组叶片结构设计
- 下一篇:商用收银现金出纳终端设备三维设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 18.17 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,效果图,STL,CATIA,STEP/IGES,
- 软件分类 通用机械零部件
