手摇式压水取水手动泵结构设计

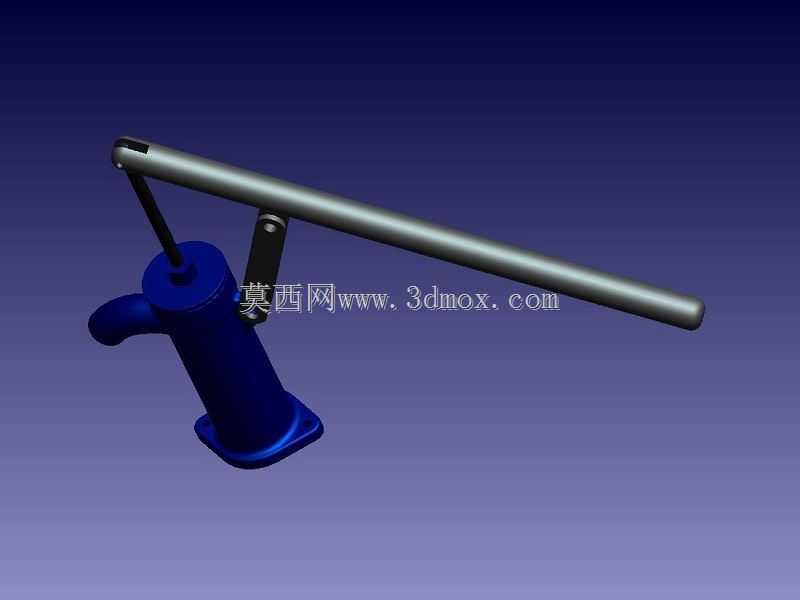

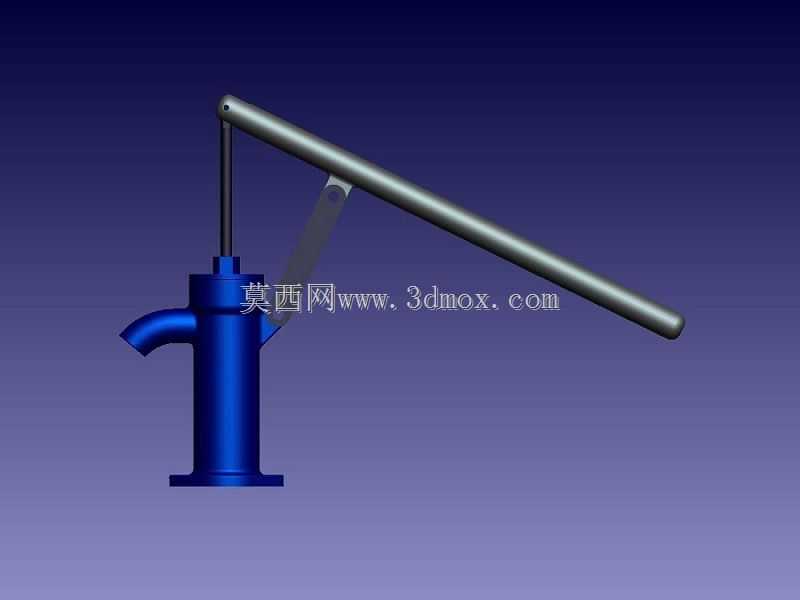

　　这款手动取水装置的结构设计，核心围绕无外接动力场景下的流体提升需求展开，在偏远无供电区域、户外应急取水、庭院零散供水、小型灌溉临时取水等场景中，这类手动泵是可靠性极高的取水方案，完全依靠人力驱动即可完成地下水或低位储水的提升输送，不需要配套电力设施、燃油动力单元，整体结构没有复杂的电控元件，长期放置在户外环境下也能保持稳定的工作状态，维护成本极低，普通使用者经过简单观察就能掌握操作与基础检修方法。从结构功能逻辑来看，装置采用长杠杆摇臂作为人力输入部件，摇臂与泵体主体的铰接点做了耐磨衬套的预留设计，长期反复摆动过程中可以降低铰接位置的磨损量，摇臂的长度设计经过力矩匹配，普通人操作时施加较小的下压力即可带动泵腔内的活塞组件完成往复运动，

　　不需要耗费过大的体力，适配不同年龄层的使用者操作。泵体主体采用立式柱状结构，底部设置带安装法兰的基座，安装时可以直接通过螺栓固定在水泥基座或者井台的预埋安装板上，基座的安装孔位做了通用化尺寸匹配，适配多数民用取水井的井口安装尺寸，不需要额外做定制化的安装转接件。侧向伸出的出水嘴做了向下倾斜的角度设计，出水时水流可以自然落入接水容器，不会出现沿泵体外壁流淌的问题，出水嘴的通径匹配常规民用输水软管的尺寸，需要临时远距离输水时可以直接套接软管延伸输水距离。泵腔内部的活塞组件做了密封结构的冗余设计，密封件采用耐水磨损的通用橡胶材质，长期使用出现密封磨损后，不需要拆解整个泵体，只需要拆开泵腔顶部的压盖即可更换密封件，配件通用性强，

　　在普通五金门店就能匹配到替换件。从设计思路层面，整个装置的零件全部采用规则的回转体与杆类结构，没有复杂的异形曲面结构，加工时只需要常规的车削、钻削工序即可完成所有金属零件的加工，不需要开模或者特殊的五轴加工设备，小批量生产时的加工成本控制空间很大，也适合乡村五金加工点自行仿制生产。安装边界方面，装置整体的垂直高度适配常规井台的操作高度，摇臂摆动到最低位置时距离地面的预留高度足够，操作时不会出现磕碰地面或者井台边缘的问题，摇臂的水平摆动范围内没有多余的突出结构，操作时的活动空间需求小，哪怕是狭小的井台空间也能完成安装使用。在实际使用过程中，装置初次使用只需要在泵腔预留的引水口注入少量引水即可完成泵腔排气，

　　后续反复压动摇臂就能形成稳定的负压，将低位的水持续提升到出水嘴位置，整个抽水过程的水流稳定性好，只要摇臂的摆动频率保持稳定，出水流量就不会出现明显的波动，完全满足日常取水、小面积菜地浇灌、临时应急供水的使用需求。结构的受力设计上，摇臂与内部活塞杆的连接采用铰接式连杆结构，将摇臂的圆弧摆动转化为活塞杆的垂直往复运动，避免活塞杆承受侧向的弯矩，延长活塞杆与密封件的使用寿命，泵体的壁厚做了等强度设计，承压位置的壁厚满足最大抽水扬程下的强度要求，非承压位置的壁厚适当减薄，在保证结构强度的前提下控制整体的重量，方便搬运与现场安装。所有外露的金属结构都预留了防腐涂层的处理空间，加工完成后可以通过镀锌、喷塑等常规防腐处理工艺提升户外使用的耐锈蚀能力，哪怕是长期处于潮湿的井台环境，也不会出现过快锈蚀导致结构卡滞的问题。
