双法兰连接式方形腔体机械构件

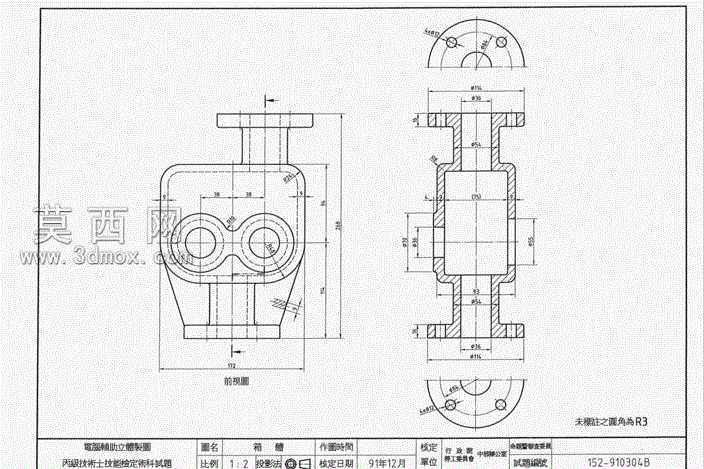

本作品为一款双法兰连接式方形腔体机械构件，采用三维建模软件完成全参数化设计，建模过程中优先以基础特征搭建整体框架，首先通过拉伸凸台命令构建主体方形腔体的基础轮廓，对腔体所有棱边执行等半径圆角处理，既消除尖锐棱角提升结构安全性，也优化了后续铸造或机加工的工艺适配性，避免应力集中问题。构件上下两端分别设计带均匀螺栓孔的圆形法兰结构，上端法兰直径略小于下端法兰，法兰盘上的安装孔采用圆周阵列方式排布，保证孔位精度满足同轴安装的密封与紧固要求，法兰与主体腔体的衔接位置做了渐变过渡处理，减少截面突变带来的结构强度薄弱点。腔体正面设计有两个同轴圆形接口，接口外圈做凸起加厚处理，提升接口处的连接刚性与抗变形能力，接口周边同样做圆角过渡，避免流体或应力在转角处滞留集中。建模完成后对模型进行材质赋予，整体采用哑光金属材质模拟铸铁或铸钢的工业质感，调整材质粗糙度与金属度参数，还原金属构件的真实表面效果，渲染阶段采用三点布光方案，主光源从斜上方投射突出模型整体轮廓与结构层次，辅助光源补光消除暗部死黑，添加柔和的地面阴影增强模型的立体感与真实感。设计过程中充分考量构件的实际使用场景，上下法兰用于管路系统的对接安装，正面接口用于外接控制元件或旁通管路，内部腔体可作为介质流通或元件容纳空间，所有壁厚参数均按照通用机械设计规范设置，保证结构强度的同时控制整体重量，模型所有特征均保留完整建模历史，可根据实际使用需求快速调整法兰尺寸、接口孔径、腔体容积等参数，适配不同压力等级、不同通径的安装使用场景，整体结构规整无冗余特征，符合机械加工与工业装配的通用设计要求。
