环形支座万向调节支撑结构件

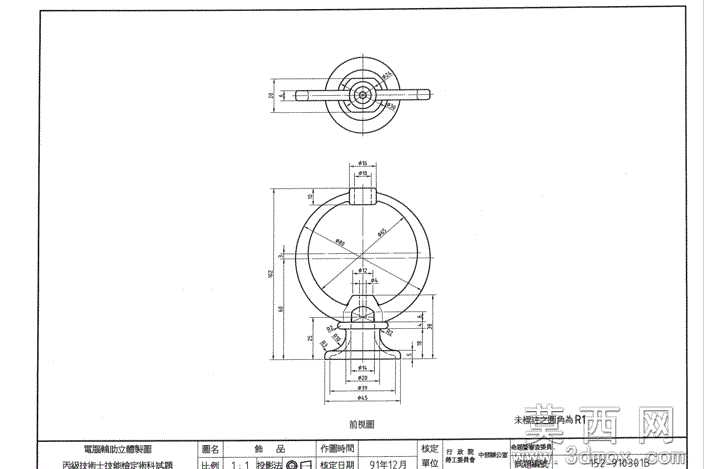

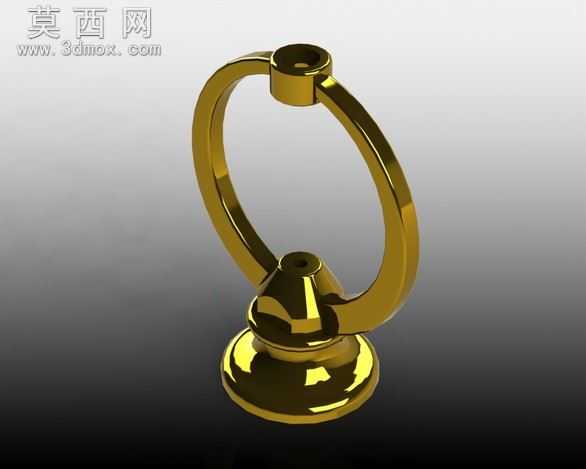

本作品为一款环形万向调节支撑结构件，采用三维参数化建模方式完成全流程设计，建模阶段优先以基准轴、基准面搭建核心定位框架，自下而上完成底座、锥台连接段、环形架、顶部安装座四个核心模块的特征构建。底座采用外扩式圆盘造型，底部做平面贴合处理，边缘做圆弧过渡倒角，既保证放置状态的接触稳定性，又避免尖锐棱边带来的应力集中问题；锥台连接段作为底座与环形架的衔接结构，采用渐变直径的回转体设计，侧壁做加厚处理，与上下部件的衔接位置均做圆角过渡，保障载荷传递的均匀性。环形架为对称式C型闭环结构，两侧臂做等截面加厚设计，截面采用类椭圆造型，兼顾结构强度与视觉流畅度，环形架上下两端分别设置同轴的安装孔位，下端与锥台顶部的凸台做铰接配合，上端与顶部圆柱安装座做铰接配合，可实现一定角度范围内的万向姿态调整，适配不同角度的安装支撑需求。顶部安装座采用带中心通孔的圆柱造型，通孔做贯通设计，可用于穿装固定杆件或连接件，安装座与环形架的配合位置做限位凸台设计，避免调节过程中出现滑脱问题。材质渲染阶段选用哑光工程塑料质感，整体赋予均匀的紫蓝色调，表面添加细微的磨砂质感肌理，避免高反光带来的结构细节遮挡，渲染时采用柔和的漫反射光源搭配弱环境阴影，清晰呈现各部件的衔接关系与曲面过渡效果，无多余的装饰性元素干扰结构表达。设计过程中重点考量结构的可动性与装配合理性，所有铰接位置均预留合理的配合间隙，各部件的壁厚保持均匀一致，既满足3D打印快速成型的工艺要求，也适配注塑加工的拔模角度需求，整体结构无冗余特征，在保证支撑强度与调节功能的前提下尽可能简化造型，可作为小型仪器支撑、工装定位组件、桌面摆件支架等场景的基础结构使用，建模过程中所有特征均保留完整参数，可根据实际使用需求快速调整整体尺寸、铰接角度范围、安装孔直径等参数，无需重新搭建模型框架即可完成适配不同场景的改型设计。
