带底座铰接式机械连接支座结构设计

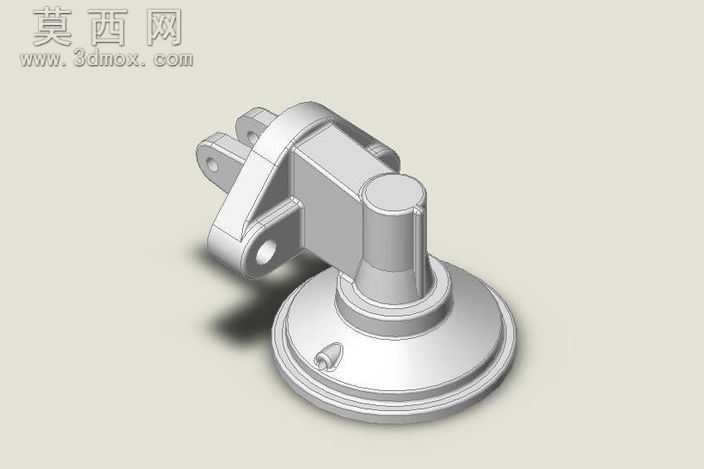

本作品为一款带圆形底座的铰接式机械连接支座三维建模作品，建模过程中首先从底座结构入手，先绘制底座的圆形轮廓草图，通过拉伸特征生成底座的基础盘体，在底座边缘处设计了小型的定位凸台结构，用于安装时的定位与锁紧，底座与上方立柱的衔接处做了多层阶梯式的过渡结构，既保证了结构衔接处的强度，也让整体造型更具层次感。上方的立柱部分采用圆柱主体结构，在立柱与铰接臂的衔接位置做了加厚的加强筋过渡，避免应力集中导致的结构失效。前端的铰接臂部分设计了两组带同轴孔的铰接耳板，耳板上的安装孔做了倒角处理，既方便安装销轴，也能去除锐边提升装配安全性，铰接臂与立柱连接的根部做了圆弧过渡处理，优化了受力路径。建模全程采用参数化设计方式，所有特征尺寸均可通过参数面板快速调整，方便后续根据实际安装需求修改适配不同的使用场景。材质渲染上采用了哑光银灰色金属材质，模拟铸钢件的表面质感，在边缘转折处添加了细微的高光效果，还原金属机加工后的真实质感，渲染时采用柔和的侧上方打光，清晰展现出模型的结构层次与曲面过渡效果，阴影部分做了柔化处理，避免阴影过重遮挡结构细节。整体结构设计兼顾了安装稳定性与铰接转动的灵活性，圆形底座可通过螺栓固定在安装平面上，前端的铰接耳板可连接外部摆动构件，实现一定角度范围内的转动连接功能，结构上没有冗余的设计，所有特征均服务于实际的连接、支撑、铰接功能，符合机械零件设计的实用性原则，建模过程中对所有的安装孔、配合面都做了公差预留的设计考量，确保后续生成工程图后可直接用于生产加工参考。
