立式单缸蒸汽动力装置结构设计

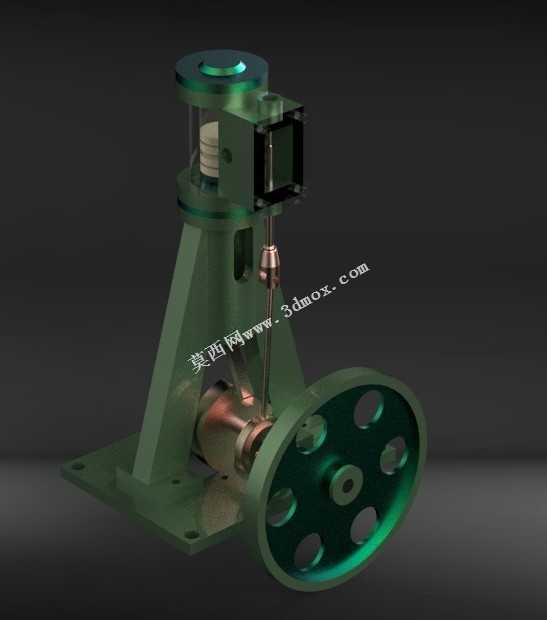

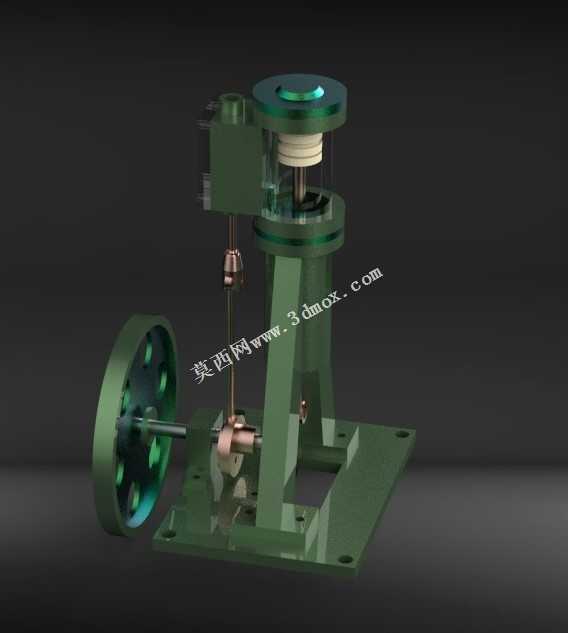

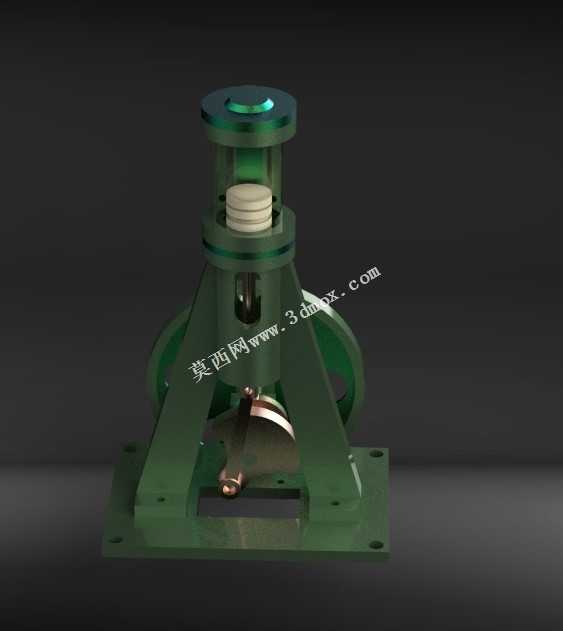

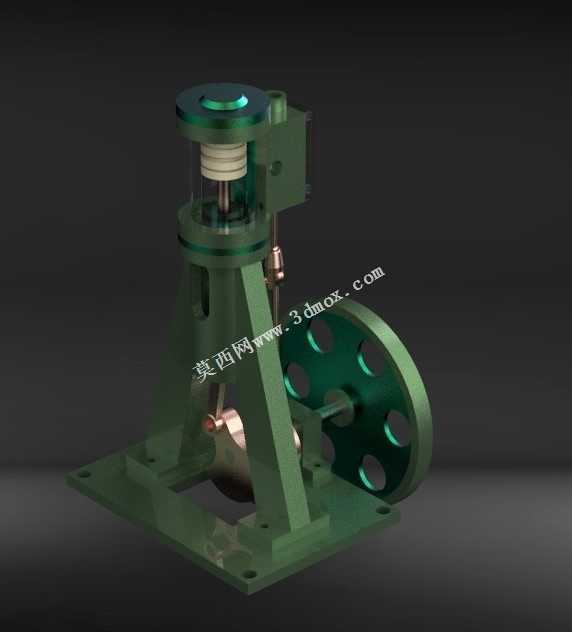

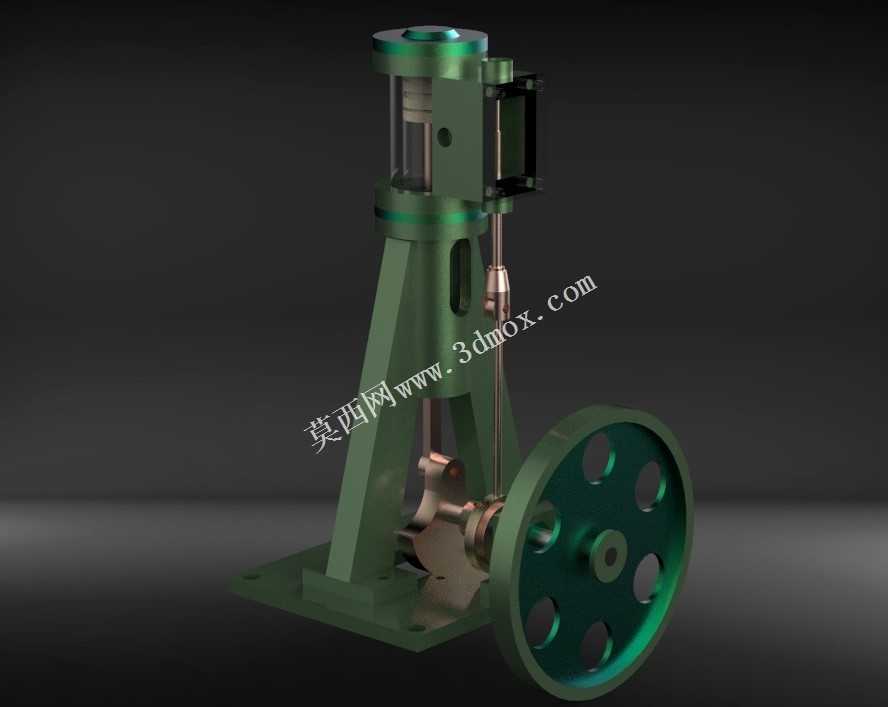

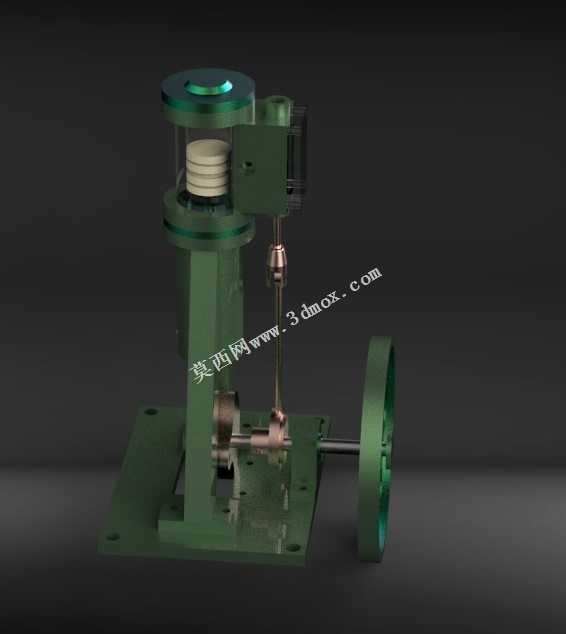

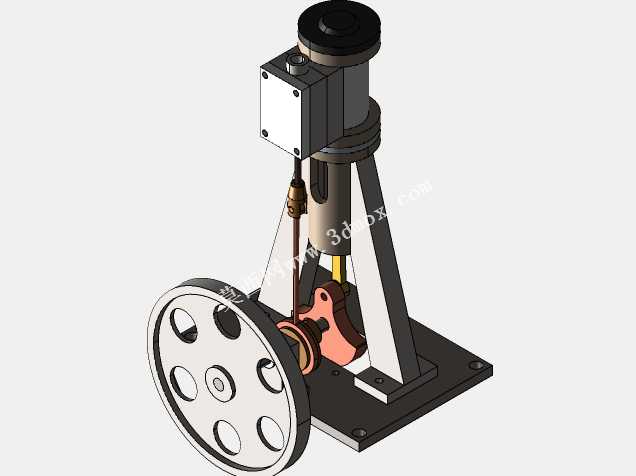

这款立式单缸蒸汽动力装置，是典型的外燃式动力转换设备，在小型动力演示、复古动力装置复刻、教学实验场景中有着独特的应用价值，能够直观展示热能向机械能转换的完整过程，帮助学习者理解曲柄连杆机构的运动逻辑、蒸汽膨胀做功的基本原理，也常被蒸汽动力爱好者作为收藏、改装的核心动力单元，适配小型动力展示台、复古机械摆件、教学实验台等多种搭载场景。从实际用途来看，该装置可通过蒸汽压力推动缸内活塞做往复直线运动，再经曲柄连杆结构将直线运动转换为飞轮的旋转运动，最终输出可利用的旋转扭矩，既可以作为教学演示设备直观呈现外燃机的工作循环，也能为小型低负载装置提供持续的动力输出，满足科普展示、爱好者DIY改装的实际需求。在功能特性上，该装置采用立式单缸布局，结构紧凑占地空间小，缸体与支撑机架采用一体化的立式框架设计，有效提升了整机的结构刚性，减少活塞运动过程中的侧向晃动；侧面配置的大直径带孔飞轮，能够储存做功行程的能量，带动活塞顺利越过止点，保证整机运转的平顺性，避免出现运转卡顿、转速波动过大的问题；缸体侧方设置的滑动配气结构，能够精准配合活塞的运动位置完成进排气切换，保证蒸汽做功的效率，外露的连杆与曲柄结构也能让整个动力传递过程清晰可见，适配教学场景的直观展示需求。从设计思路来看，整机采用立式A字型支撑机架，底部为带安装孔的方形安装底板，能够通过螺栓直接固定在安装基座上，保证运转过程中的稳定性；缸体垂直布置在机架上部，活塞连杆垂直向下连接曲柄轴，大幅缩短了动力传递路径，减少传动过程中的能量损耗；飞轮布置在机架侧方的曲柄轴端，既方便观察运转状态，也能通过自身重量平衡曲柄连杆的往复惯性力，降低运转过程中的振动。在外形尺寸与安装边界上，整机整体高度适配小型桌面级安装场景，底部安装底板的孔位间距符合常规小型动力装置的安装标准，安装时仅需预留飞轮旋转的侧向空间、缸体上部的进气管路连接空间即可，无需额外预留过大的操作维护空间，缸体与机架之间的连接部位均采用可拆卸设计，方便后续的维护、零件更换与改装调整，能够适配不同的蒸汽压力输入场景，满足不同使用需求下的动力输出调整。
