格拉布卡查内置齿轮传动演示结构

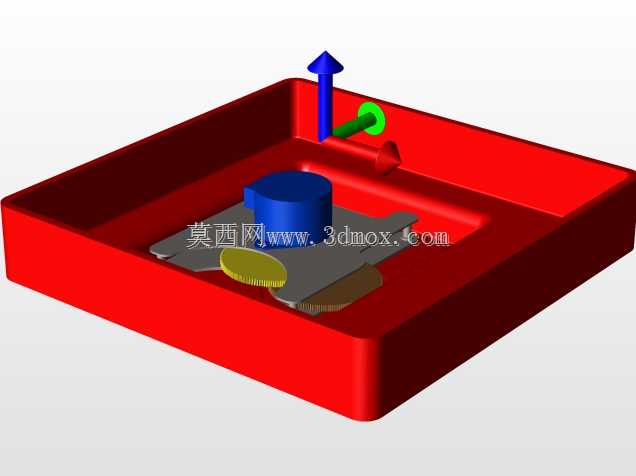

　　这套齿轮传动结构被集成在红色方形盒体内部，核心作用是完成小空间内的定比动力传递，可作为小型教具、桌面演示装置的核心动力单元使用，也能为微型工位级动力传输场景提供紧凑的传动方案参考。从实际应用场景来看，这类小尺寸齿轮传动组件常被嵌入到桌面科普装置、小型手动操作机构、精密仪器的手动调节端，不需要大扭矩输出，重点是在有限的安装空间内实现稳定的啮合传动，同时通过外露的彩色指示件直观展示动力输入到输出的运动轨迹，让观察者能快速理解齿轮啮合的运动逻辑。

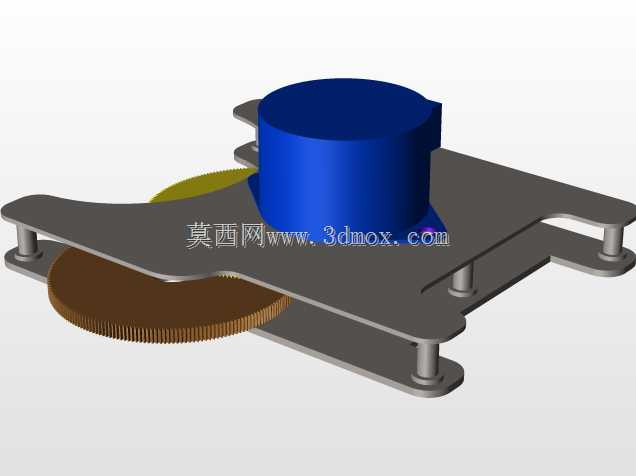

　　设计过程中首先考虑的是安装边界约束，整个传动组件被固定在一块冲压成型的金属安装板上，安装板通过四个边角的定位柱卡入红色盒体的预设卡槽内，不需要额外螺丝紧固，既方便拆装维护，也能保证传动组件与盒体之间的相对位置精度，避免运行过程中出现安装板移位导致的齿轮卡滞。金属安装板上预留了齿轮轴的定位孔，孔位公差按照小模数齿轮传动的配合要求设定，轴与孔之间采用间隙配合，保证齿轮转动时无多余阻尼，同时控制径向窜动量在0.1mm以内，避免齿轮啮合时出现侧隙过大导致的传动回差。

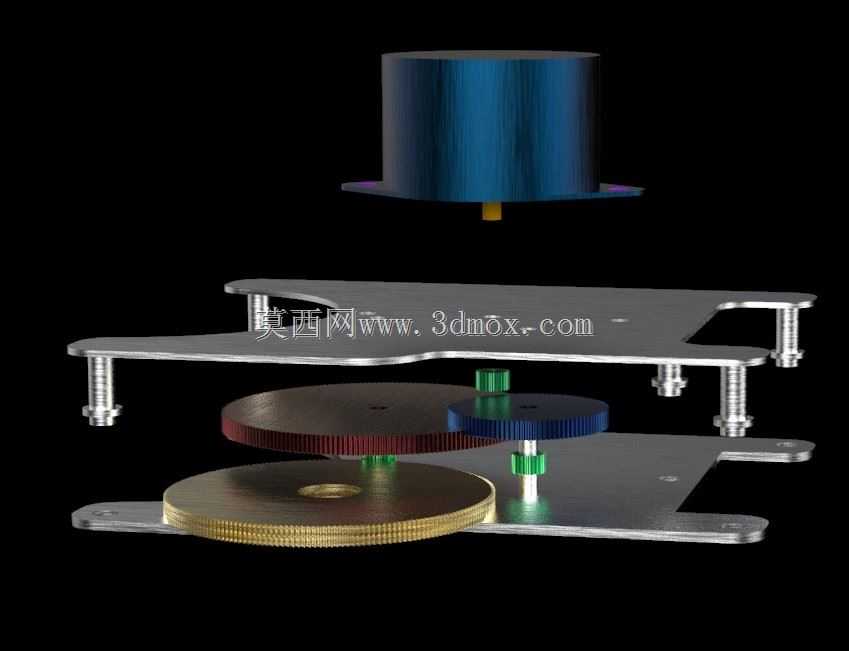

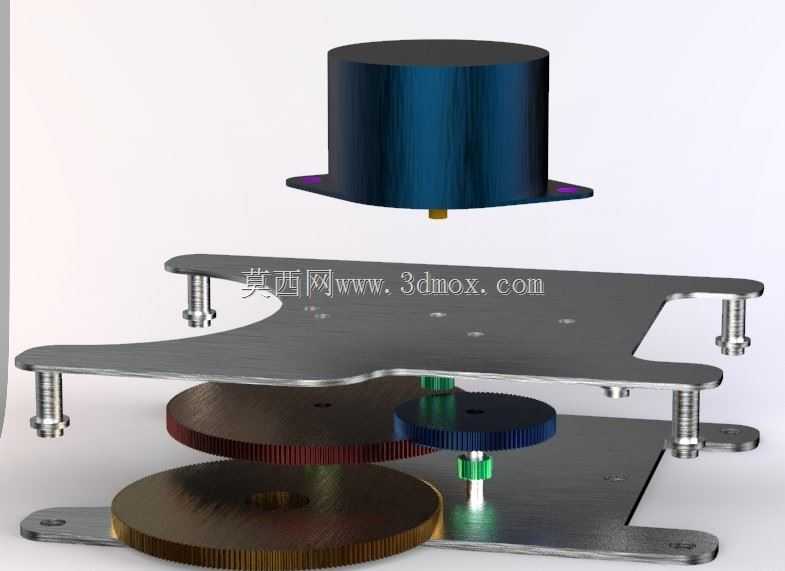

　　核心传动部分采用小模数圆柱齿轮啮合结构，主动轮与从动轮的齿数比经过匹配，输入轴上设置了彩色操作手柄，分别用不同颜色标识输入方向与运动指向，手动拨动手柄时，动力通过主动轮传递到从动轮，整个传动过程无多余传动环节，传动效率高，手动操作时手感顺滑无卡顿。齿轮的齿形按照标准渐开线设计，齿顶高与齿根高的参数匹配小模数传动的通用规范，啮合时重合度大于1.2，保证传动过程的连续性，不会出现齿间冲击导致的跳动问题。

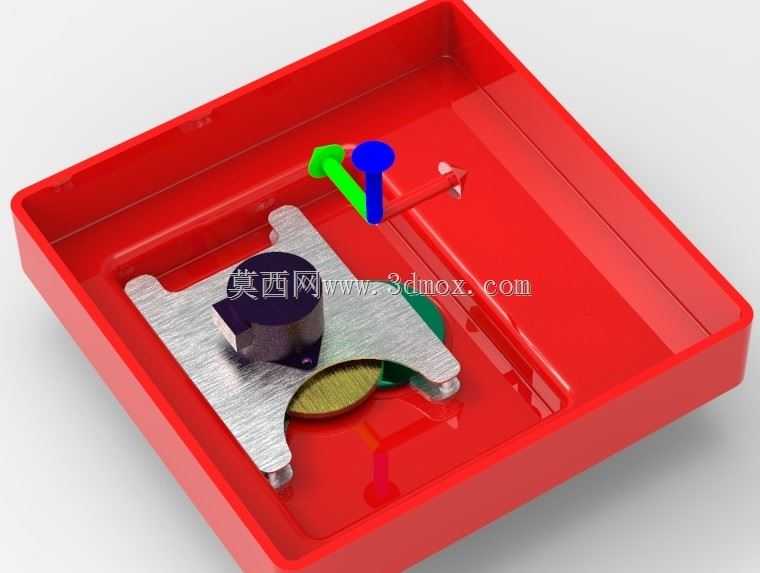

　　盒体作为整个结构的承载外壳，采用一体化注塑成型，内壁设置了加强筋结构，既提升了盒体的结构强度，避免受外力挤压时变形挤压内部传动组件，也为安装板提供了精准的定位基准，安装板装入后与盒体内壁的间隙控制在0.2mm以内，不会出现晃动。盒体上表面预留了观察窗口区域，能直接看到内部齿轮的啮合运动过程，配合彩色的指示手柄，能清晰展示动力传递的路径，适合作为机械原理入门的演示载体。

　　从安装适配性来看，整个结构的外形尺寸控制在手掌大小的范围内，不需要额外的安装支架，可直接放置在桌面使用，也可通过盒体底部的预留安装孔固定在其他设备的机架上，作为微型调节机构的传动单元使用。设计时特意简化了零件数量，整个传动结构仅包含安装板、两个啮合齿轮、三根定位轴、操作指示件几个核心零件，零件加工工艺性好，金属安装板可采用冲压工艺批量生产，齿轮可采用注塑或粉末冶金工艺加工，盒体采用常规注塑工艺即可成型，整体制造成本低，适合批量生产应用。

　　在功能特性上，这套传动结构没有设置复杂的变速或换向机构，专注于实现最基础的定比传动功能，运行过程中噪音低，手动操作时的反馈感清晰，能直观展示齿轮啮合的基本原理，既可以作为机械专业入门教学的演示教具，也能为小型手动设备的传动结构设计提供参考，比如小型夹具的调节端、精密仪器的手动微调机构，都可以参考这套结构的紧凑布局思路，在有限空间内布置稳定的齿轮传动组件，同时兼顾拆装维护的便捷性，不需要复杂工具就能完成内部零件的更换与调整。
