手提式二氧化碳灭火器精细三维结构

这款手提式二氧化碳灭火器的三维结构还原，完全贴合日常商用、工业场景的实际使用需求做细节落地，建模过程中优先考虑了消防设备的安装适配与操作人机工程逻辑。从实际应用场景来看，这类设备广泛部署在写字楼配电间、工厂精密加工工位、实验室仪器存放区、仓储物流的电子货品库区，主要针对带电设备火灾、精密仪器火情、可燃液体初期火情做应急处置，不会像干粉类设备那样在喷射后残留大量粉尘造成二次设备污损，这也是其在高价值设备区域被优先选型的核心原因。

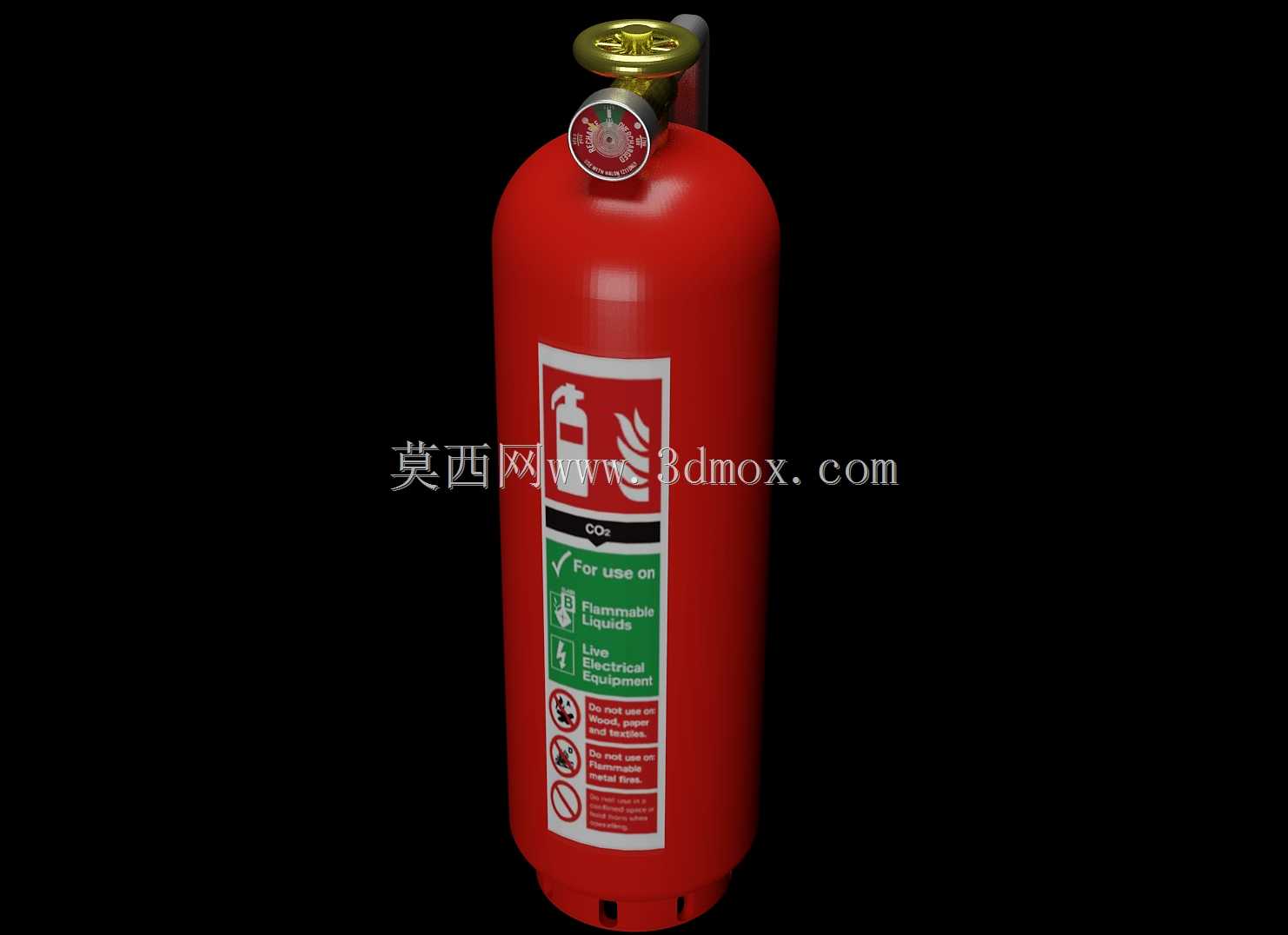

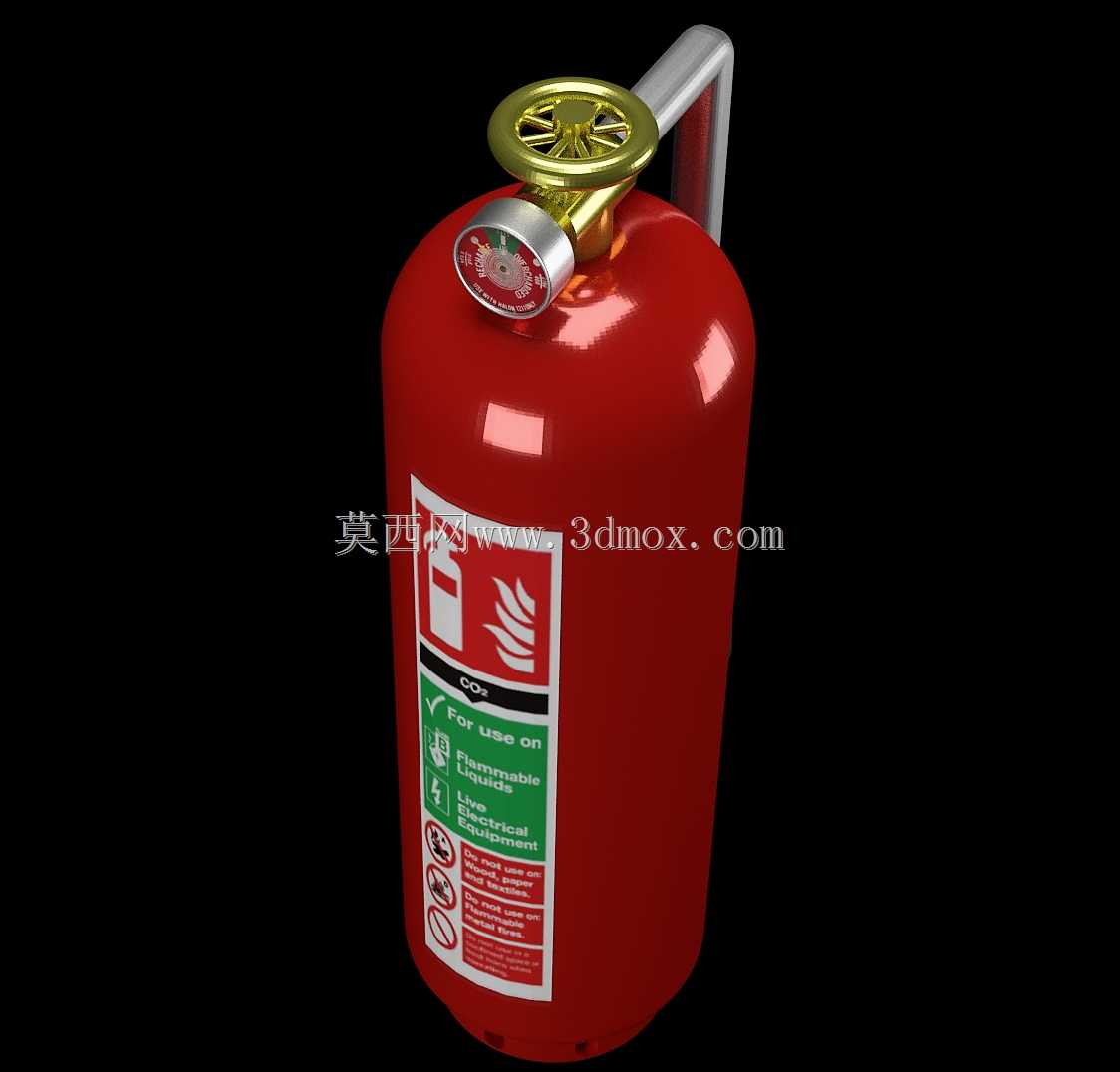

建模时首先锚定了设备的功能特性做结构拆分：顶部的黄铜启闭阀组做了独立的零件级还原，包含压把启闭结构、安全保险销、压力表监测组件、喷管连接接口，其中保险销的插拔行程、压把的下压触发角度都参考了实际产品的操作阈值，确保后续做装配仿真、操作演示动画时不会出现运动干涉。瓶体主体采用无缝钢瓶的等比例缩放建模，壁厚参考常规4kg级二氧化碳灭火器的承压标准设置，瓶身的标识区域做了分色处理，包含灭火剂类型标识、适用火情类别提示、操作步骤指引、禁用场景警示，完全符合消防产品的标识规范要求。

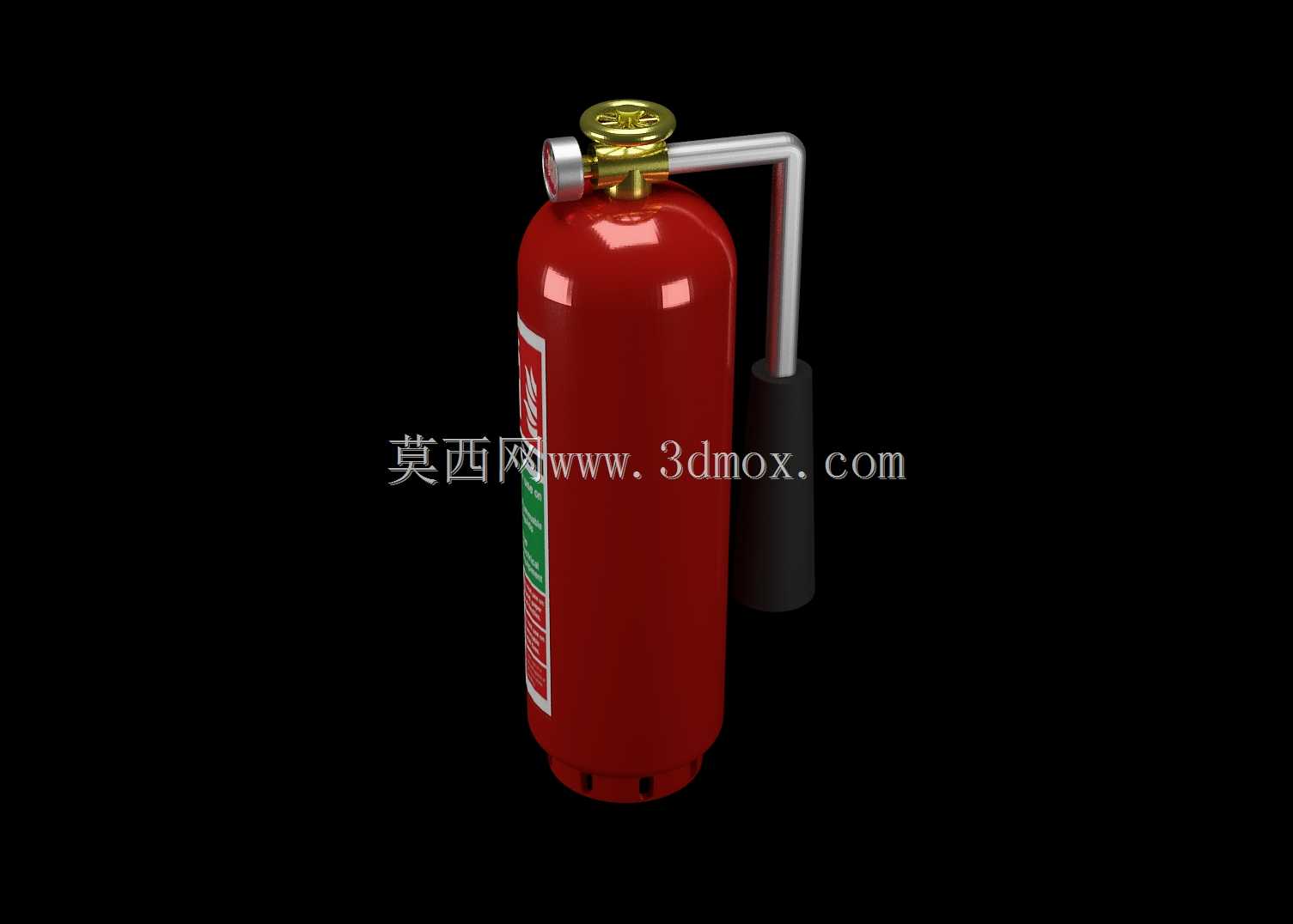

外形尺寸与安装边界的处理上，整体高度控制在480mm左右，瓶身直径130mm，加上顶部阀组的总高度不超过540mm，喷管自然弯折状态下的横向伸出距离为220mm，这个尺寸参数完全匹配市面上常规的壁挂式灭火器安装支架、落地式灭火器箱的内部容纳尺寸，做消防点位布局三维仿真时，可以直接导入模型做空间校验，不会出现支架与瓶体干涉、箱门无法正常闭合的问题。瓶底的圆弧过渡结构也做了细节还原，确保直立放置时的支撑稳定性符合要求，不会因为地面轻微倾斜出现倾倒风险。

设计思路上没有做多余的外观修饰，所有结构都服务于实际功能：瓶肩位置的圆弧过渡是为了分散承压时的应力集中，避免长期充压状态下出现焊缝疲劳；顶部阀组的金属材质区分，是为了还原黄铜材质的密封件与钢质压把的不同耐磨、密封特性；瓶身的哑光红涂层还原了实际产品的防静电喷涂工艺，避免在易燃易爆场景下因为静电火花引发次生风险。整个模型的结构拆分逻辑也适配后续的工程出图需求，每个独立零件都可以单独导出做工程图标注，方便做消防设备的安装教学、结构拆解演示使用。
