紫铜对夹式法兰硬管连接接头

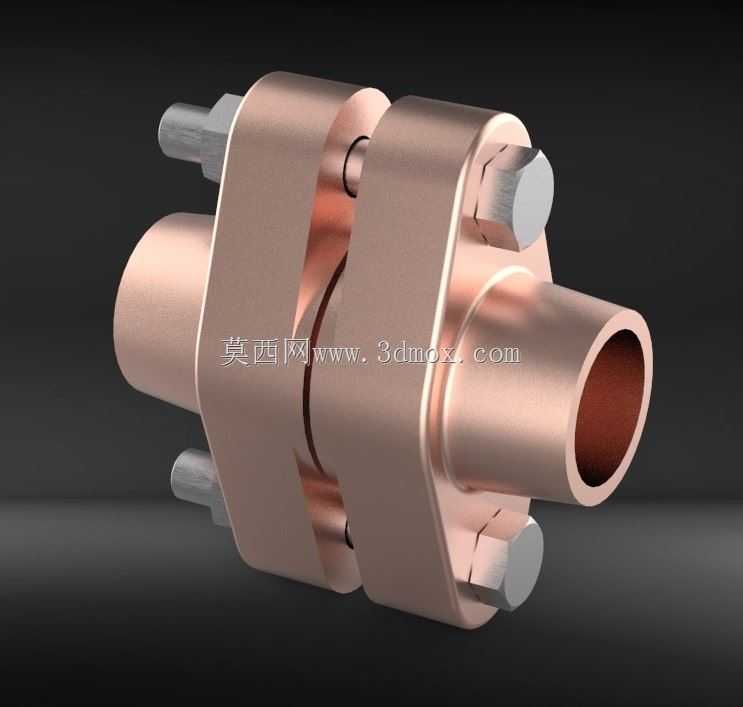

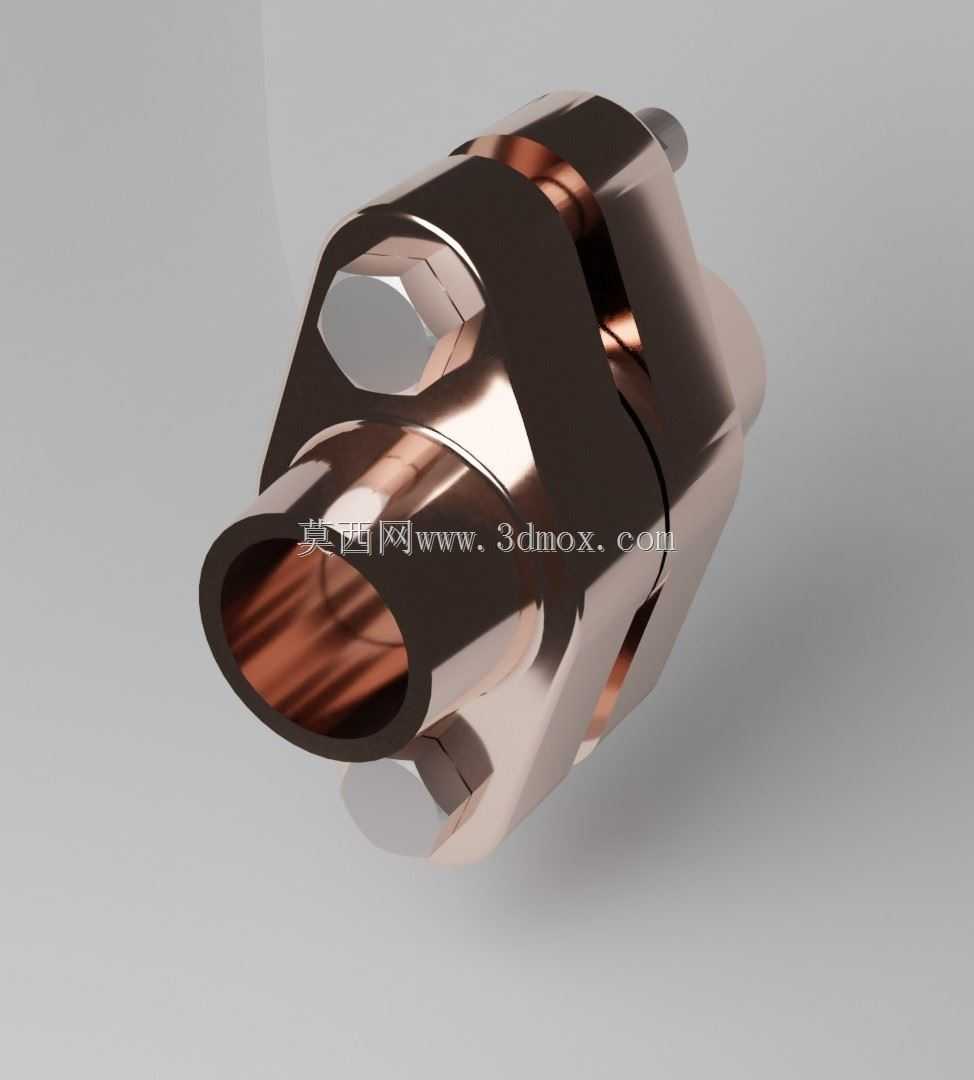

　　这类对夹式法兰接头主要应用在中小通径的流体输送硬管管路场景中，常见于液压系统、制冷回路、压缩空气管路以及低压给排水的紫铜管线对接工位，区别于传统焊接式法兰，它不需要在管端做复杂的翻边或者焊颈处理，直接将管段插入接头两端的承口内，依靠两片对称的夹装法兰配合螺栓锁紧，就能实现两段同通径硬管的可靠对接，大幅降低现场管路安装的施工难度，尤其适合后期需要频繁拆解维护的管路节点。从结构设计逻辑来看，接头主体采用紫铜材质加工，一方面是利用紫铜本身的延展性，在螺栓锁紧过程中，承口内壁和管体外壁能够形成紧密的面接触，配合管端的贴合面实现硬密封，不需要额外加装橡胶密封垫就能耐受一定的管路压力，同时紫铜的抗腐蚀性能也能适配水、制冷剂、

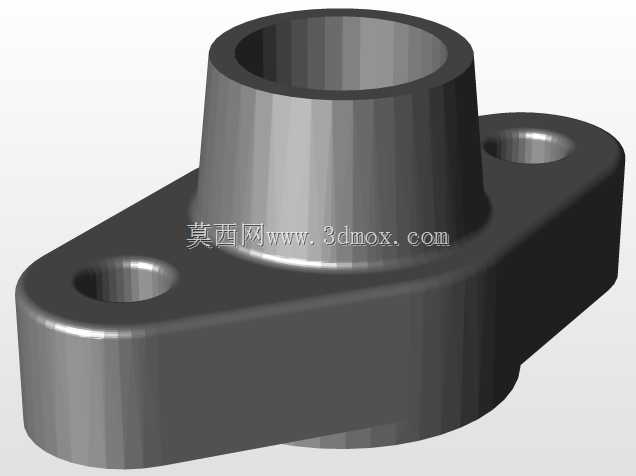

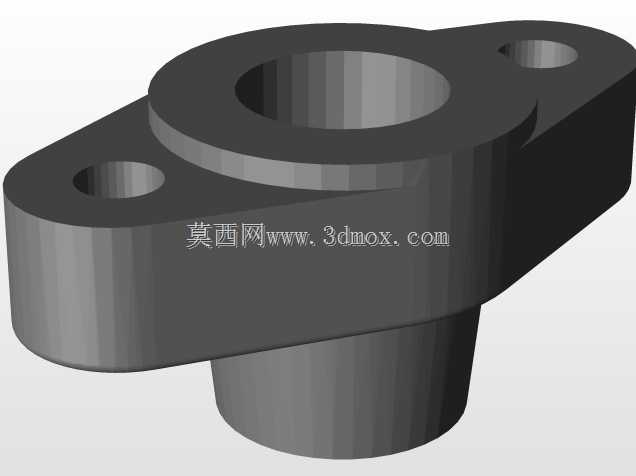

　　低压液压油等多种常见流体介质，避免长期使用过程中出现接头锈蚀卡死的问题。两片夹装法兰采用对称的剖分结构，法兰上预留的螺栓孔位做了沉台设计，螺栓锁紧后螺母和螺栓头完全沉入沉台内，不会突出法兰外轮廓，能够有效缩小接头整体的安装占用空间，在管路排布密集的设备内部，这种紧凑结构可以避免和周边管线、结构件发生安装干涉。实际选型使用时需要注意，这类接头的适配管体外径需要和承口内径保持严格的公差匹配，单边间隙控制在0.1mm以内才能保证密封可靠性，螺栓锁紧过程中需要采用对角分次拧紧的方式，避免单侧受力过大导致法兰偏斜，出现密封面泄漏的问题。接头两端的承口深度做了等长设计，安装时需要保证两侧管段插入承口的深度一致，

　　避免单侧插入过浅导致管路运行过程中受振动冲击出现脱管风险。从安装边界来看，接头整体的径向最大尺寸为法兰外圆直径，安装时需要在法兰周向预留足够的扳手操作空间，方便后期维护时拆解螺栓，轴向尺寸则由两片法兰的夹装厚度加上两侧承口的外露长度决定，排布管路时需要提前预留对应的轴向安装余量，避免管段下料过长导致接头无法装配。和传统的螺纹接头、焊接接头相比，这种对夹式法兰接头的优势在于拆装过程不需要转动管段，对于已经固定排布的硬管线路，只需要松开螺栓就能完成接头的拆解更换，不会对周边已固定的管线造成扰动，非常适合设备内部空间局促、后期维护可达性差的管路节点。设计建模过程中，需要重点关注法兰剖分面的贴合精度，

　　两片法兰合模后的螺栓孔同轴度需要控制在0.05mm以内，避免螺栓穿装时出现卡滞，承口和法兰定位止口的同轴度也需要严格管控，保证锁紧后两段对接管段的同轴度，避免管路出现额外的安装应力，长期运行过程中出现应力集中导致的管段开裂问题。另外法兰和紫铜接头主体的接触位置做了圆弧过渡设计，避免螺栓锁紧时法兰的锐边切割紫铜主体，造成主体变形影响密封效果。这类接头在实际应用中，通常适配外径6mm到25mm的紫铜管，工作压力范围可以覆盖1.6MPa以内的常规流体输送场景，在制冷机组的冷媒管路、小型液压站的控制油路、实验室气路管线中都有大量应用，相比卡套式接头，它的抗振动性能更好，长期运行过程中不容易出现密封松弛泄漏的问题，适合有持续振动的设备管路连接场景。建模时还需要注意，紫铜主体的中间密封凸台宽度需要根据通径大小匹配，通径越大对应的凸台宽度越宽，保证足够的密封比压，螺栓的规格选择也需要和法兰厚度匹配，避免螺栓锁紧力过大导致法兰变形，或者锁紧力不足导致密封面压合不够出现泄漏。
