搅拌器循环系统用密封填料函结构

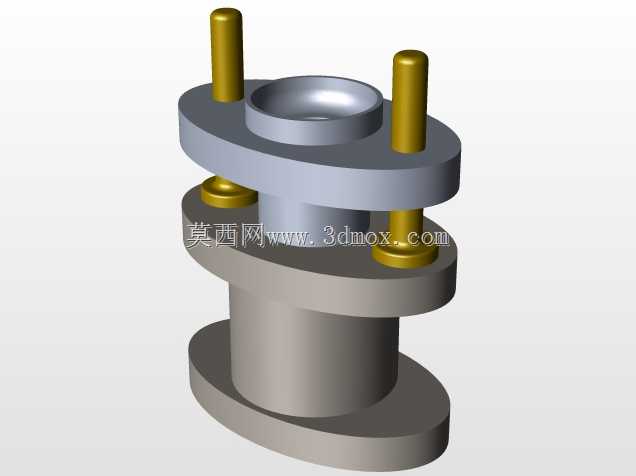

　　在化工、食品加工、水处理等行业的搅拌反应设备中，搅拌轴贯穿设备壳体的位置始终是介质泄漏防控的核心节点，填料函作为接触式轴封的核心承载部件，直接决定了设备运行过程中的密封可靠性与维护周期。这套应用于搅拌器循环工况的填料函结构，在设计阶段就充分考虑了搅拌轴运行时的径向跳动特性、循环介质的冲刷影响以及长期运行的磨损补偿需求，没有照搬通用泵类填料函的窄幅压盖结构，而是针对搅拌轴转速偏低、径向扰动量偏大的运行特点做了针对性优化。从结构布局来看，该填料函采用分体式组合设计，下部为与设备壳体直接对接的函体基座，基座内孔预留了充足的填料装填空间，可根据介质特性装填不同材质的密封填料，包括石墨盘根、聚四氟乙烯编织填料、芳纶纤维填料等，

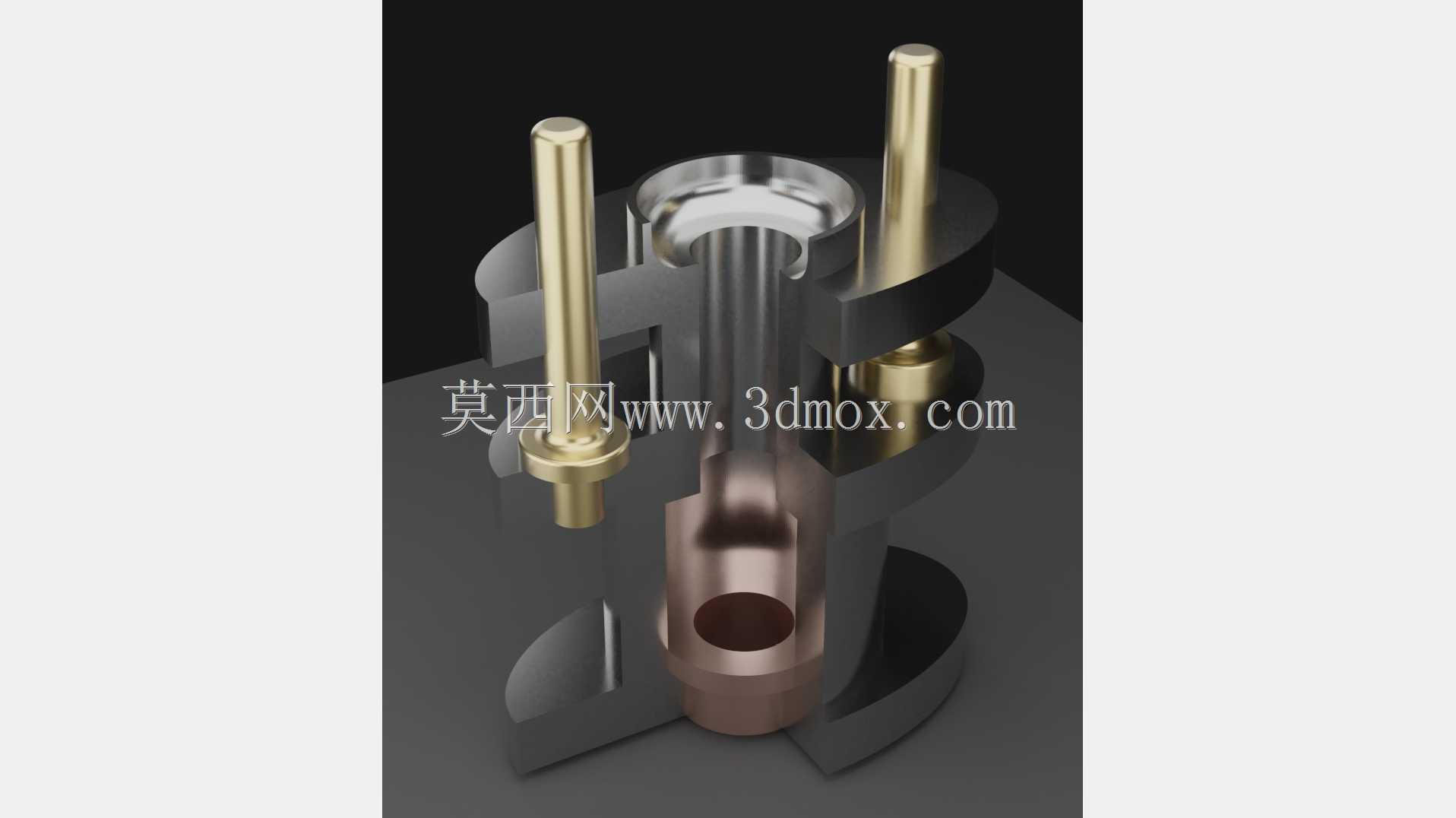

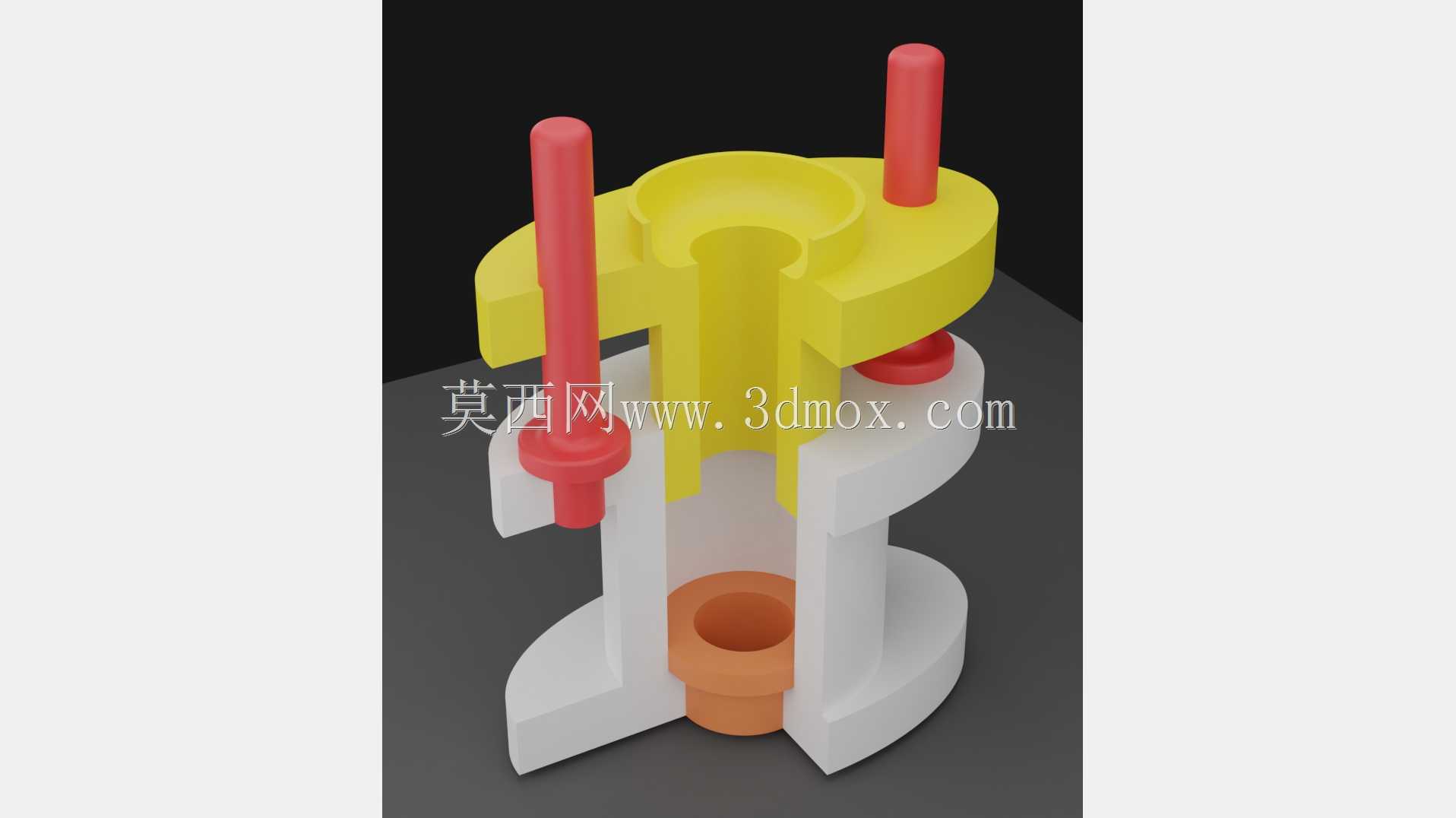

　　适配从常压到中低压的不同密封压力等级。基座底部设置了同轴定位止口，与设备壳体上的安装凸台精准配合，安装时可直接嵌入止口完成径向定位，无需额外调整同轴度，能有效避免因安装偏心导致的填料偏磨问题，大幅降低现场安装的调试难度。上部的压盖采用对称双螺栓压紧结构，区别于普通单螺栓或三螺栓压盖的受力不均问题，两个对称布置的压紧螺栓可同步调整压入量，保证填料周向受力均匀，避免出现局部压得过紧导致轴磨损过快、局部压得过松导致介质泄漏的问题。压盖与填料接触的端面设计有向内的锥度导向，在压紧过程中可对填料产生径向收拢的作用力，让填料更紧密地贴合在搅拌轴表面，提升密封效果。函体中部设计了环形冷却冲洗腔，这也是适配搅拌器循环工况的核心设计点，

　　循环介质可通过外接管路引入冷却腔，一方面带走填料与轴摩擦产生的热量，避免填料因高温出现老化、碳化失效的问题，另一方面可对渗入填料间隙的微量介质进行回流引导，尤其在处理含固体颗粒的浆料介质时，冲洗液可阻止颗粒进入填料摩擦面，减少轴表面的磨粒磨损，延长填料和轴套的使用寿命。从安装边界来看，该填料函的轴向安装尺寸预留了足够的填料调整余量，当填料出现磨损导致密封性能下降时，可在不停机（低压工况）或短停机状态下通过拧紧压紧螺栓补偿填料的压缩量，无需立即更换填料，单组填料的维护周期可比普通结构提升40%以上。函体的外轮廓做了圆弧过渡处理，没有尖锐的棱角结构，既避免了安装维护过程中的磕碰损伤，也减少了设备外部的积料死角，方便日常清洁作业，

　　符合食品、医药类搅拌设备的卫生级设计要求。在实际工况适配中，该结构可适配直径50mm到150mm区间的常规搅拌轴，安装法兰的螺栓孔采用长圆孔设计，可兼容一定范围内的安装孔位偏差，适配不同厂家生产的搅拌反应罐、搅拌槽的壳体接口尺寸，无需对原有设备接口做二次加工即可完成替换安装。针对搅拌轴运行时的摆动问题，函体下部内孔还预留了轴套安装位置，可配套加装耐磨轴套，将填料与轴的摩擦转移到可更换的轴套上，长期维护时仅需更换低成本的轴套和填料，无需对价值更高的搅拌轴进行修复或更换，大幅降低设备全生命周期的维护成本。在密封性能层面，该结构在装填常规石墨盘根填料时，可实现常压工况下的零可见泄漏，在0.6MPa的工作压力下，泄漏量可控制在每小时5滴以内，完全满足化工、环保等行业的密封要求。同时双螺栓的压紧结构操作空间充足，现场维护人员使用普通扳手即可完成压紧力调整，无需专用工具，降低了对维护人员的技能要求。整体结构没有采用复杂的异形曲面设计，所有部件均可通过常规的车削、铣削工艺完成加工，加工成本仅为同规格机械密封的三分之一左右，在对密封要求不是极高的搅拌工况下，具备极高的性价比优势，是中小吨位搅拌设备轴封结构的优选方案。
