格兰富挑战赛用集成式齿轮传动结构

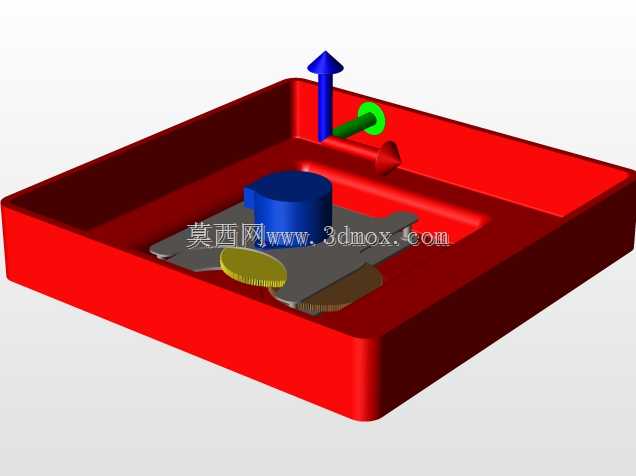

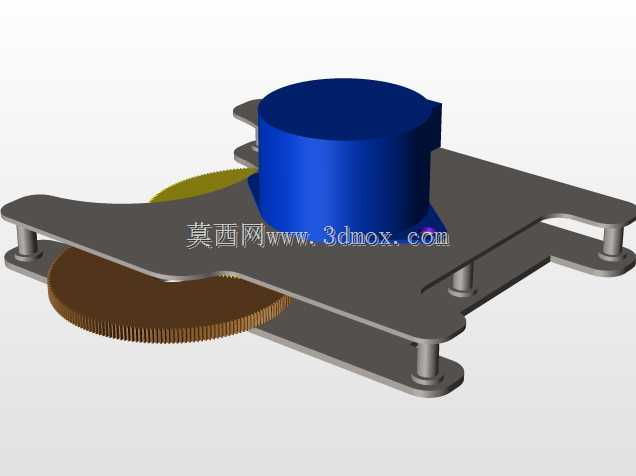

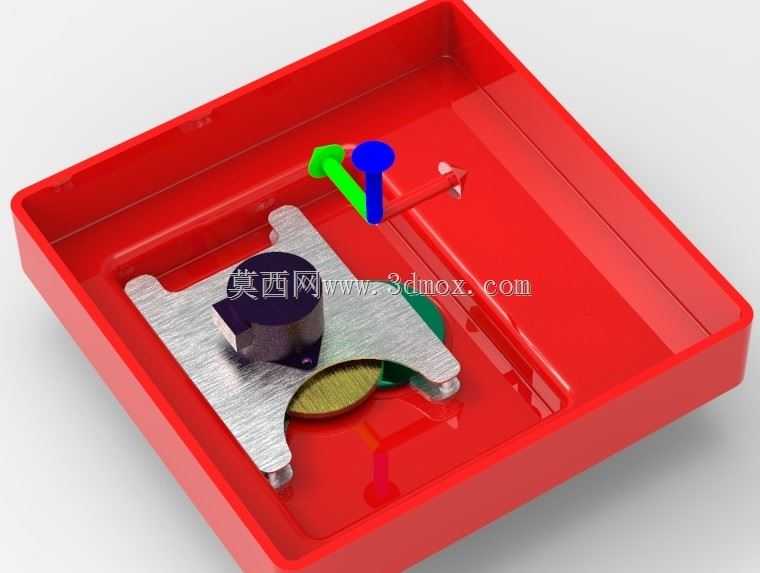

　　这套齿轮传动结构的设计初衷，是匹配流体输送设备的动力传递需求，针对赛事场景下的紧凑安装空间做了定向优化，整套结构被安置在方形安装基座内，基座预留的定位槽与安装孔位完全适配对应赛事的设备安装边界，不需要额外做安装面的二次加工即可完成装配。从实际应用场景来看，这类紧凑齿轮传动结构常被用在小型流体增压设备、桌面级动力传输工位上，用来完成动力输入轴与输出端的转速匹配、扭矩传递，相比常规的带传动结构，齿轮啮合传动的传动比更稳定，不会出现长期运行后的打滑丢转问题，在对动力输出精度有要求的小型设备上适配性更强。设计过程中优先考虑了装配的便捷性，整套传动组件的支撑件采用金属薄板冲压成型的支架作为承载基体，支架上的定位凸台直接与基座的凹槽配合，

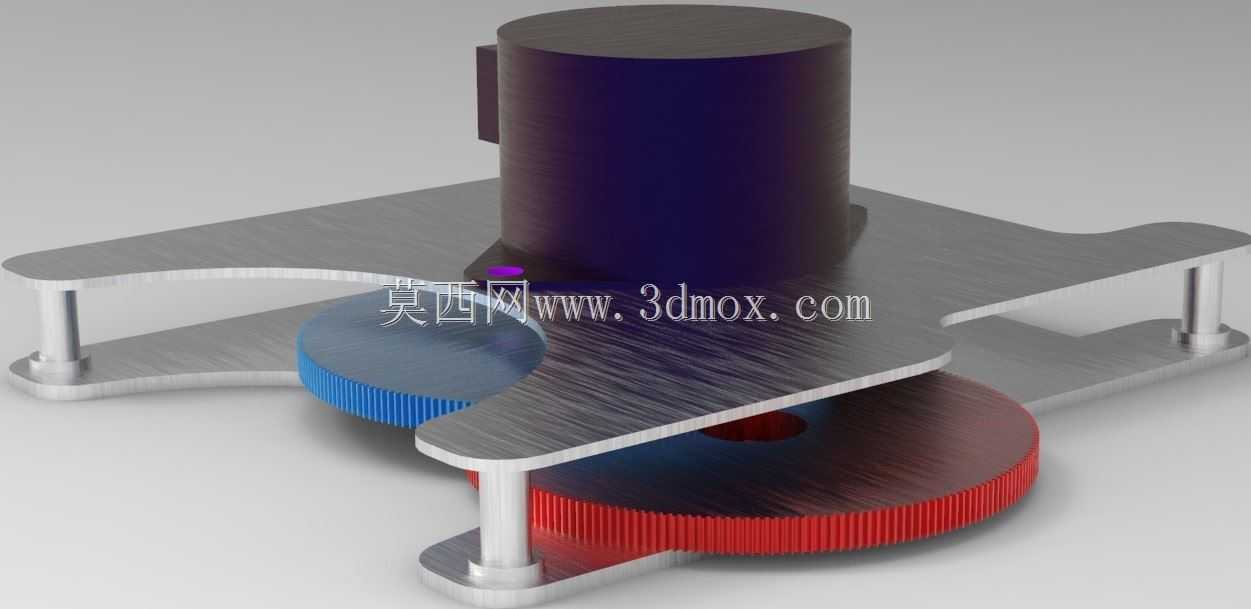

　　不需要额外设计定位销结构，装配时只需要将支架卡入基座对应槽位，即可完成传动组件的初步定位，后续的齿轮轴、偏心轮等零件都可以顺着支架上的预装孔位完成装配，能有效减少装配环节的工时消耗。结构上包含了不同模数的啮合齿轮组、偏心驱动件、导向定位组件，齿轮的啮合间隙被控制在0.1mm以内，既保证了传动过程的顺畅，不会出现卡滞问题，也避免了间隙过大带来的传动回程误差，偏心驱动件的偏心距经过反复校核，匹配对应工况下的行程需求，导向组件采用耐磨材质制作，长期往复运行下的磨损量控制在合理范围内，能有效延长整套结构的维护周期。外形尺寸上，整套结构完全被限制在方形基座的内部空间内，基座的侧壁高度刚好覆盖所有传动零件的最高点，不会出现零件突出安装面的问题，

　　安装边界上基座底部的四个固定孔位采用对称式布局，孔距符合通用的小型设备安装标准，可以直接替换同安装尺寸的其他传动结构，不需要对设备的安装机架做改动。从功能特性来看，这套传动结构可以将输入端的旋转运动，通过齿轮组的变速后传递到偏心组件上，完成特定轨迹的动力输出，适配需要小行程往复驱动的工况，齿轮的齿形经过优化，啮合过程中的冲击载荷更小，运行时的噪音比常规直齿轮传动更低，适合在对运行噪音有要求的民用小型设备上使用。设计时还考虑了不同工况的适配性，支架上预留了额外的安装孔位，可以根据实际需求加装不同齿数的齿轮，调整整套结构的传动比，不需要重新加工承载支架，就能适配不同转速、扭矩的输出需求，基座采用一体成型的结构，自身具备足够的结构强度，

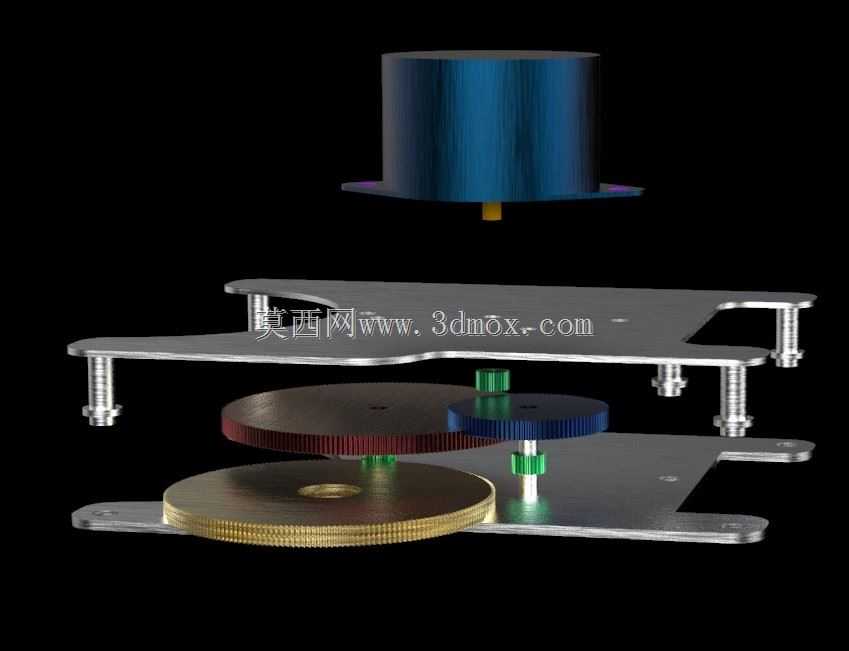

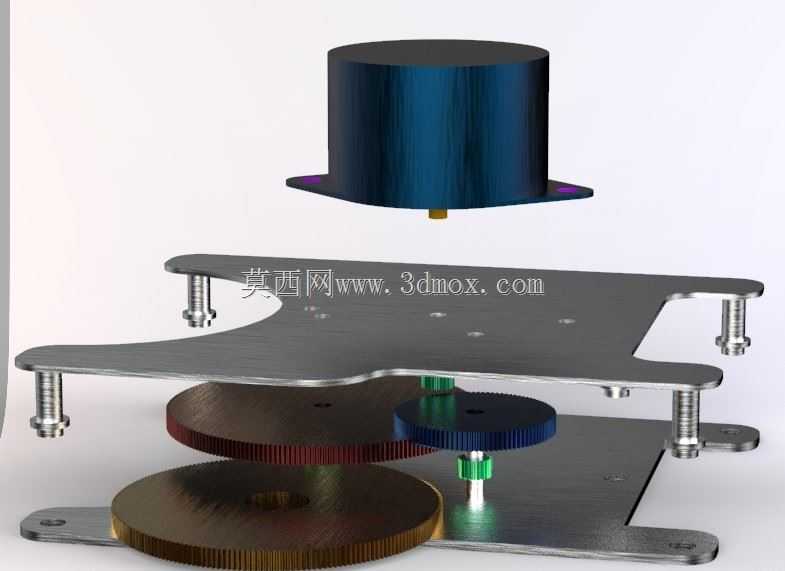

　　能够承受传动过程中产生的径向载荷，不会出现长期运行后的基座变形问题。在实际装配调试环节，只需要按照定位顺序依次装入输入轴齿轮、中间传动齿轮、输出偏心组件，再卡入导向定位件即可完成整套结构的组装，不需要复杂的专用工装，普通的装配钳工即可完成调试工作，齿轮与轴的配合采用过渡配合，既保证了传动过程中轴与齿轮不会出现相对转动，也方便后期维护时的零件拆卸更换。
