千升立式支腿式在线清洗罐体结构

这款千升容积的立式清洗罐体，主要面向乳品加工、果汁生产、液态食品酿造等需要定期对生产管路、加工罐体进行原位清洗的生产场景，是食品饮品生产车间CIP清洗系统里的核心储液承载单元，用来存储调配完成的酸液、碱液、热水、常温清水、消毒冷水等不同工艺段的清洗介质，无需拆卸生产端的设备与管路，即可通过配套的输送泵将对应清洗介质输送到待清洗的生产设备内部，完成冲刷、去污、消毒、漂洗全流程的清洗作业，大幅降低生产线停机拆解清洗的人力与时间成本，也能避免人工拆解清洗带来的二次污染风险，满足食品加工行业的卫生管控要求。

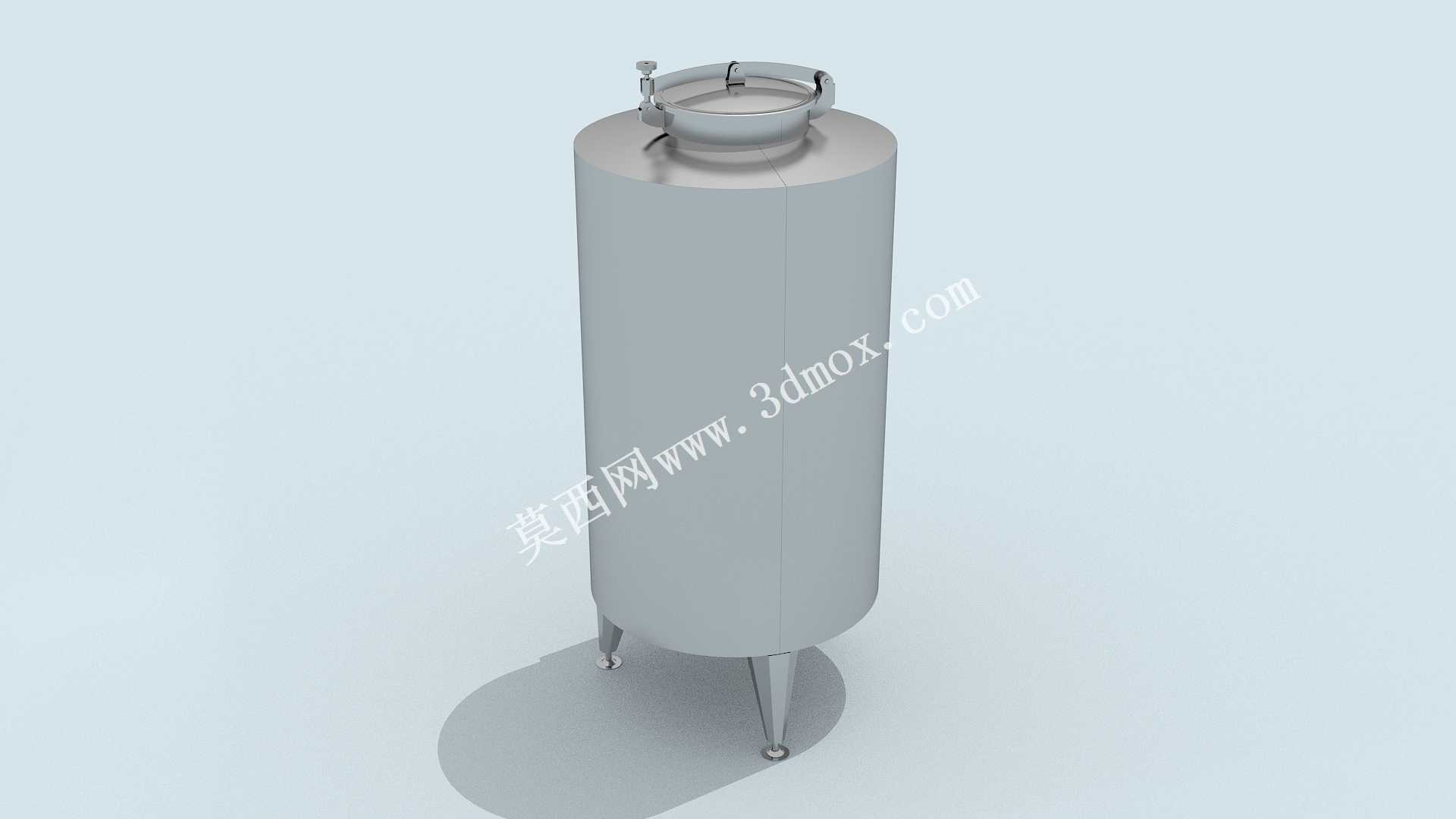

从功能设计来看，罐体采用立式圆柱承压结构，顶部配置快开式密封人孔结构，方便操作人员定期进入罐体内部检查内壁状态、清理沉积污垢，人孔的锁紧结构采用快拆式压合设计，密封件选用食品级耐温耐腐材质，既能保证带温工作状态下的罐体密封性能，避免清洗介质渗漏、热量散失，也能在需要开启时快速操作，无需复杂的拆装流程。罐体底部采用锥底收口设计，配合三根倾斜布置的支腿将罐体整体抬离安装地面，锥底的最低位置设置排液接口，能够保证罐体内的清洗介质可以完全排空，不会出现积液残留的问题，避免不同工艺段的清洗介质混液影响清洗效果，也能防止残留液体长期沉积滋生微生物。支腿的角度经过力学校核，在罐体满载1000升清洗介质的状态下，能够保证整体结构的稳定性，不会因为介质晃动、外部管路拉扯出现倾斜失稳的问题，支腿底部预留安装固定孔位，可以直接通过膨胀螺栓与车间硬化地面固定，明确安装边界，安装时只需要保证罐体整体垂直度偏差在允许范围内，即可对接进出口管路完成布设。

罐体的侧壁预留了多组接口位，可根据实际工艺需求对接液位监测组件、温度传感器、介质回流管路、加热组件接口，能够适配不同清洗工艺的参数监测需求，不管是常温清水漂洗、高温热碱液去污，还是低温消毒水冲洗，都能通过配套组件实时掌握罐内介质的状态，保证清洗工艺参数稳定。整体外形紧凑，立式结构占用的车间地面面积极小，适合在空间紧凑的生产车间清洗工段布设，罐体的内壁做圆弧过渡处理，没有清洁死角，内壁表面做抛光处理，不容易挂附污垢，自身的清洁维护也十分便捷。
