三罐体式HHO水电解产气反应装置

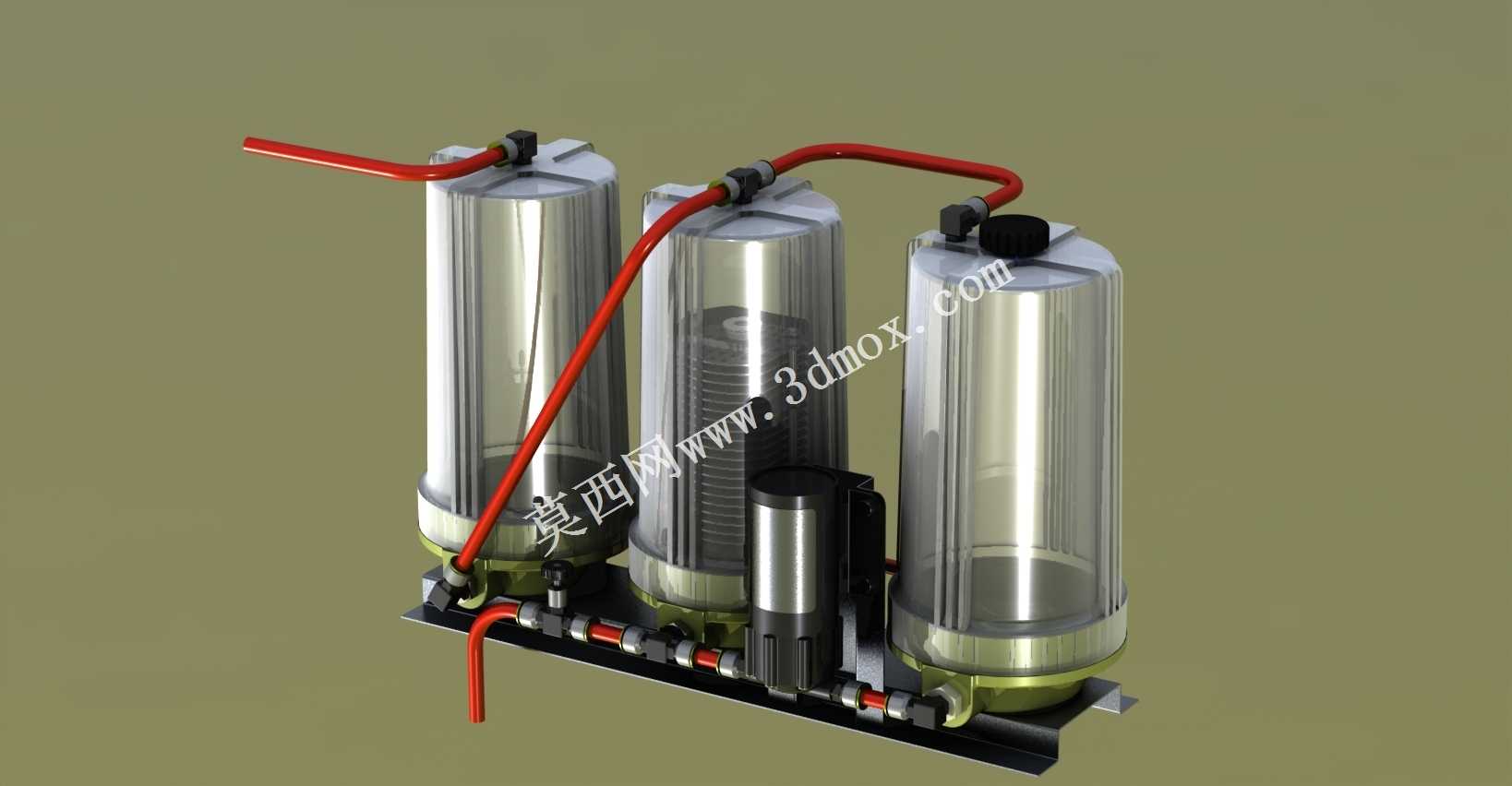

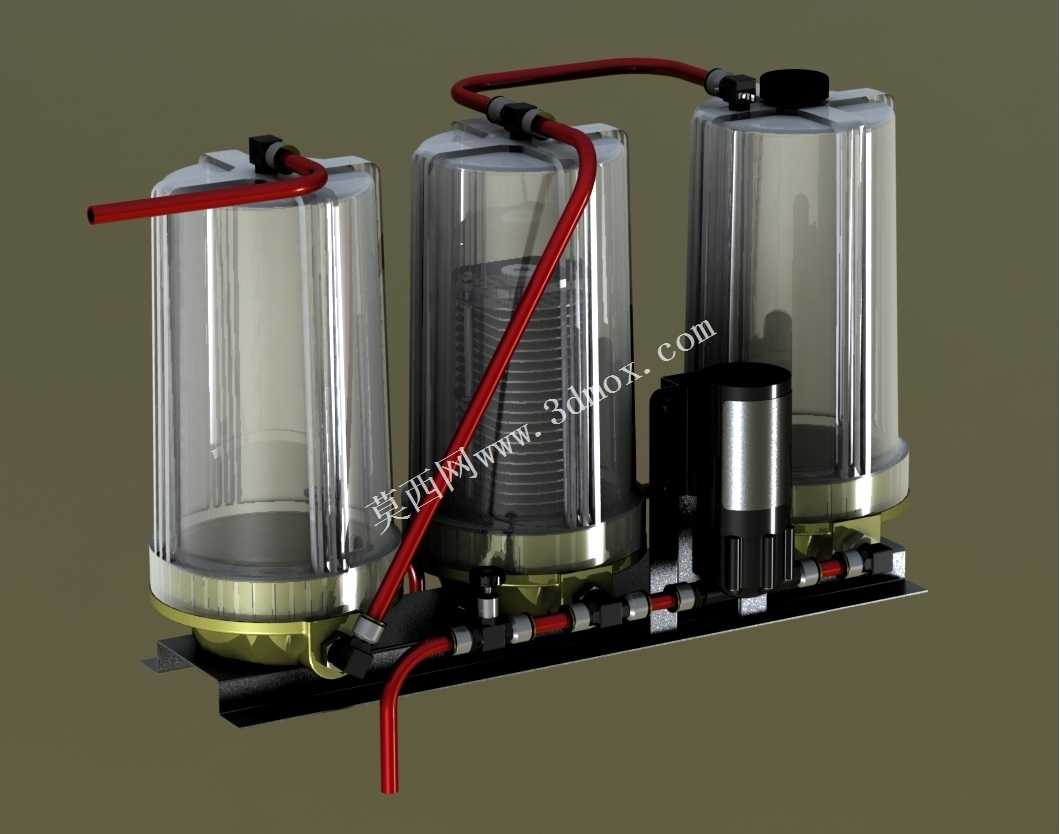

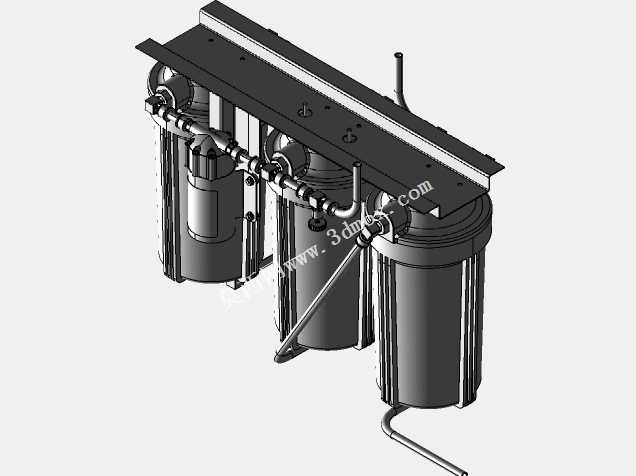

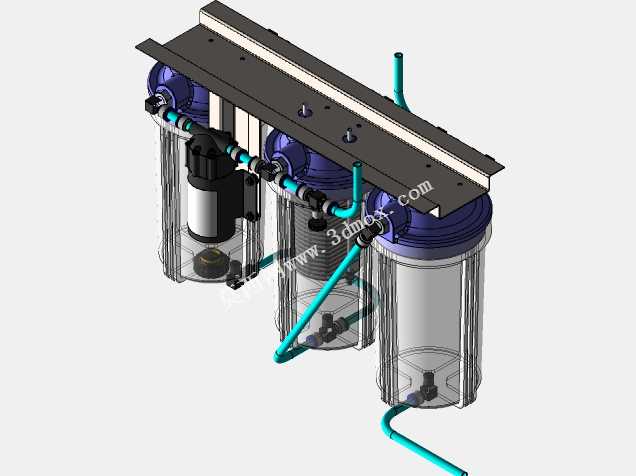

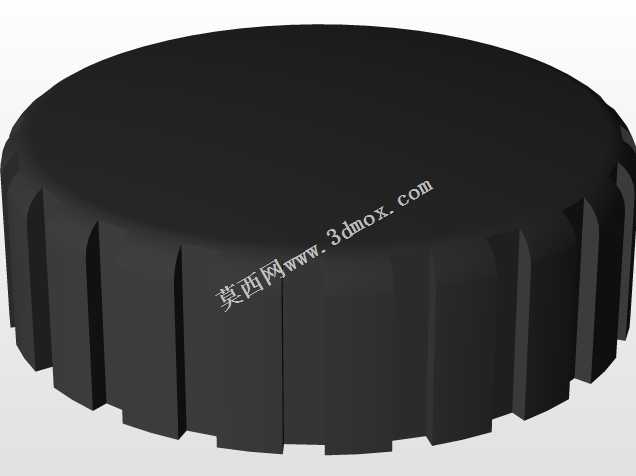

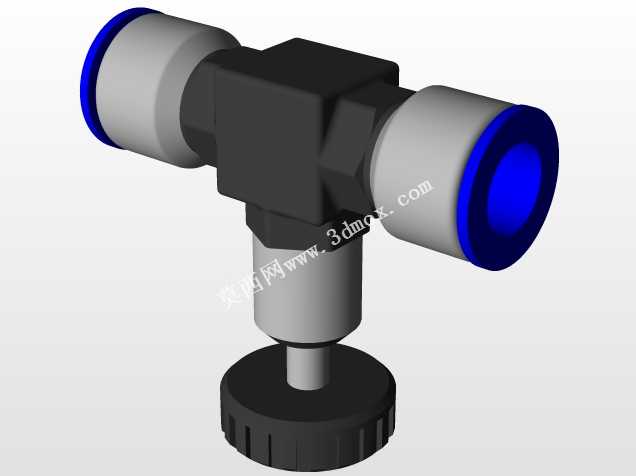

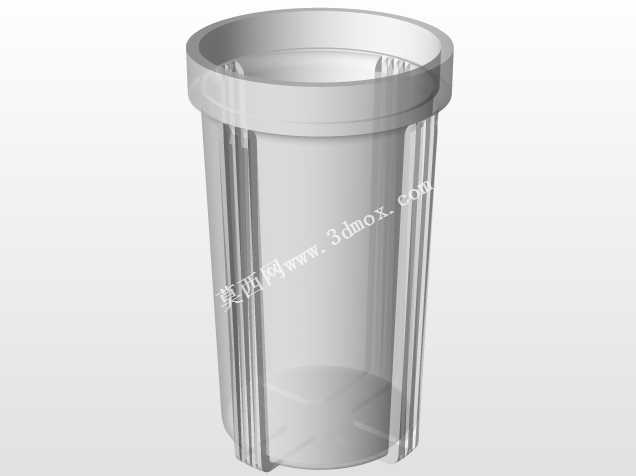

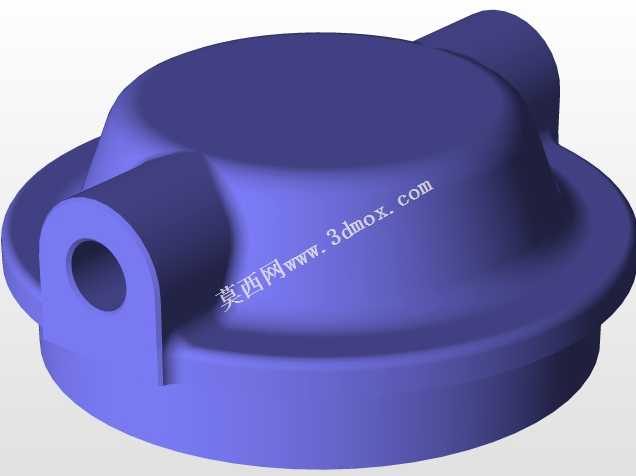

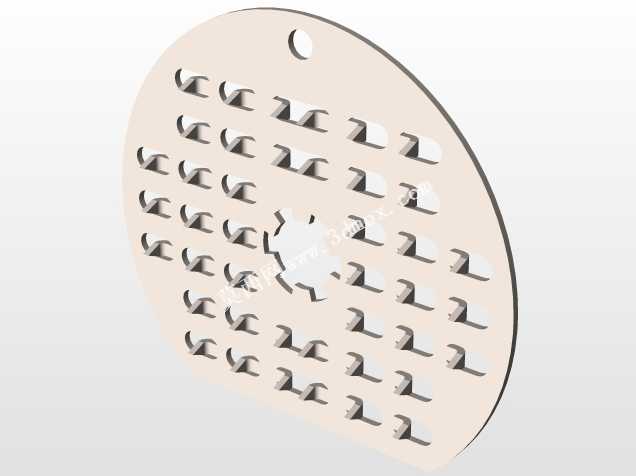

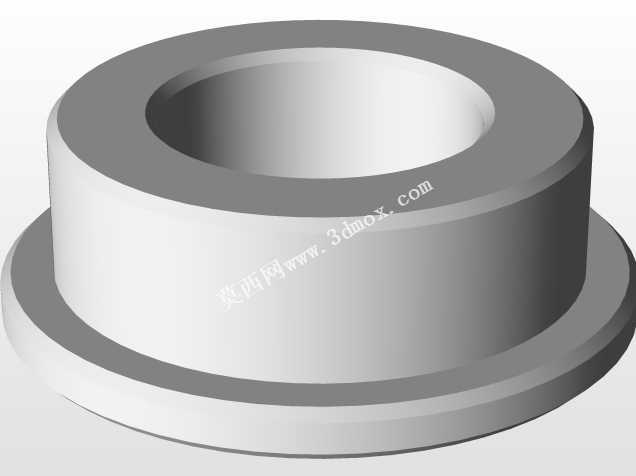

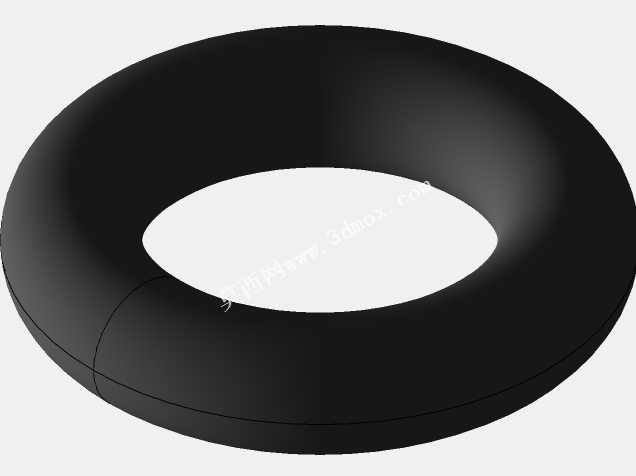

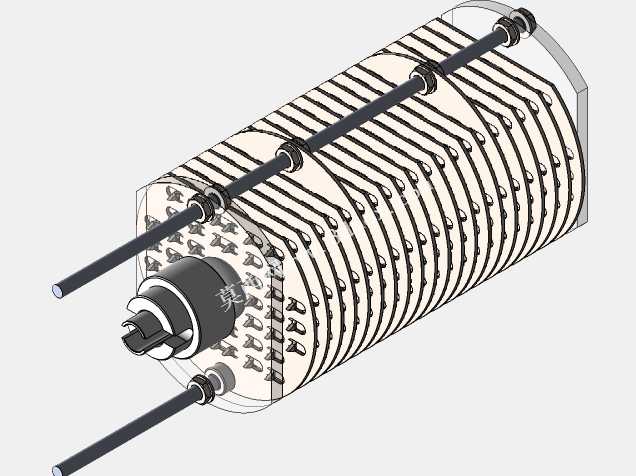

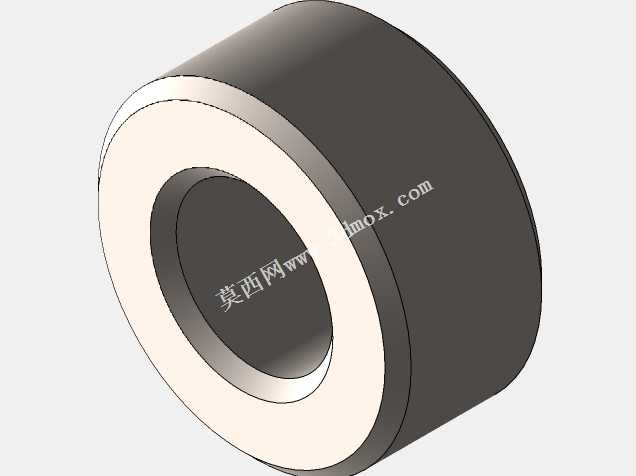

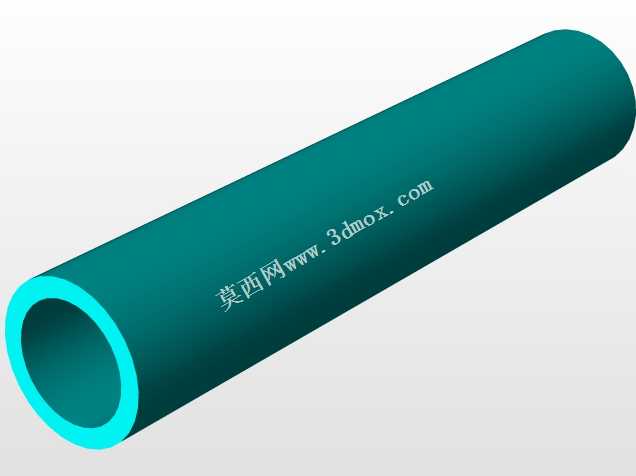

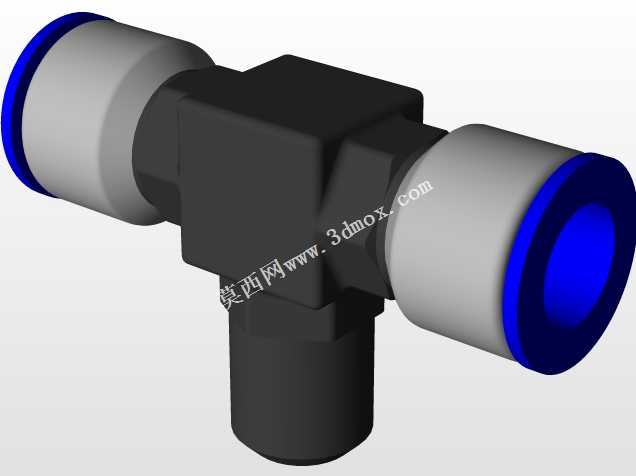

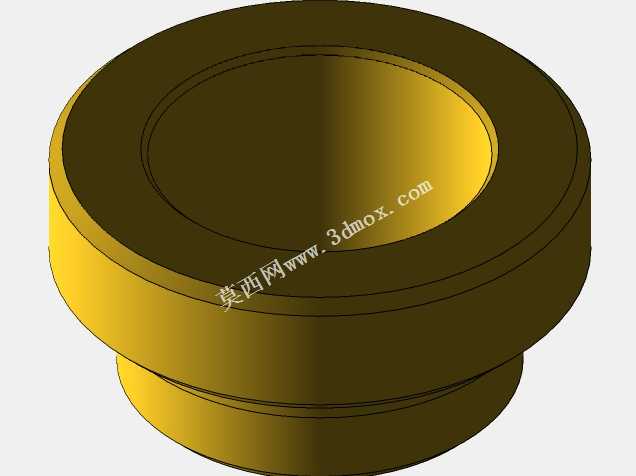

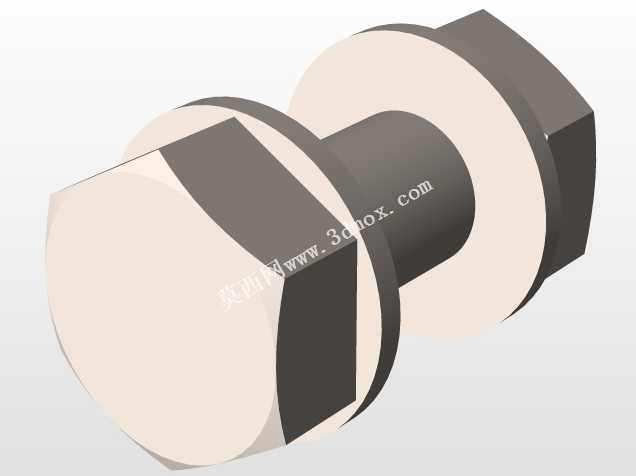

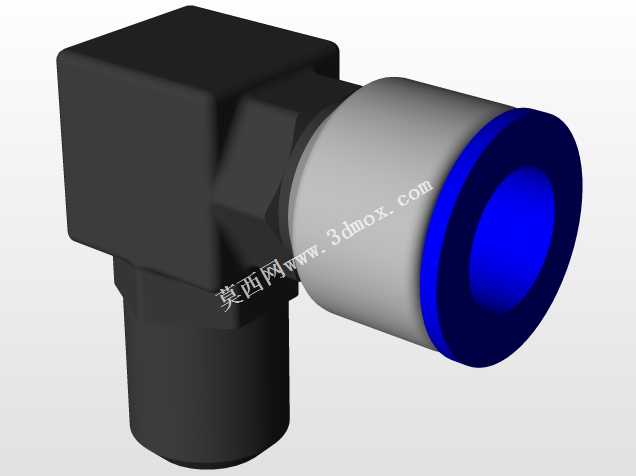

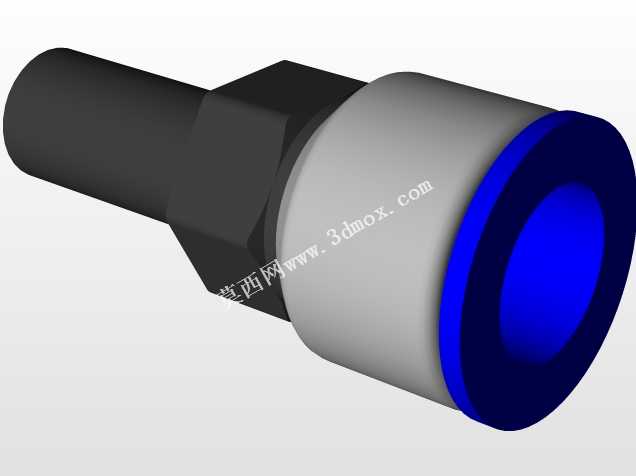

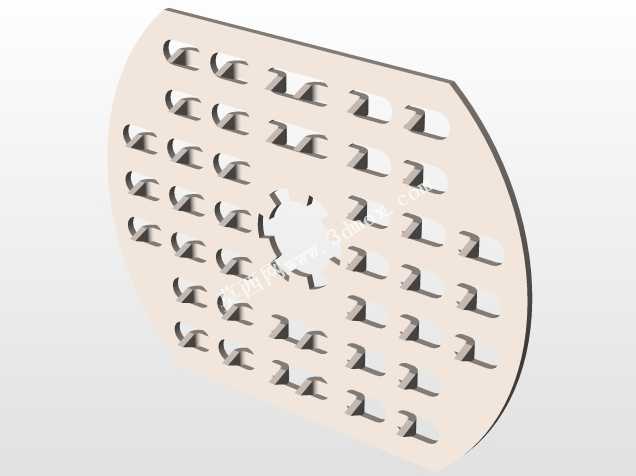

该装置主要面向小型氢能辅助供给、实验教学演示、小型燃烧助燃场景设计，核心功能是通过电解水反应分离产出氢气与氧气的混合HHO气体，产出的混合气体经浸入水中的清洗流程去除杂质后，即可接入后端用气设备使用，可适配小型内燃机助燃、金属微细切割、实验室气体反应供给等多类场景，无需额外配套复杂的气体提纯前置设备，整体集成度较高。从功能设计逻辑来看，装置采用三个立式透明承压罐体并列排布的结构，三个罐体分别承担电解反应、气液初步分离、气体缓冲清洗的功能，罐体间通过底部的集成管路阀组实现液体连通与气体输送，搭配红色耐高压软管完成跨罐体的气路连接，既保证了电解反应的充足反应容积，也通过多罐体分区的设计减少了气液夹带的问题，透明罐体的设计也方便操作人员实时观察内部电解液液位、电解反应状态以及杂质沉积情况，便于日常维护与状态排查。装置底部采用一体化集成安装底座，所有管路、阀件、罐体固定位都集成在底座平面上，整体安装边界规整，无外凸的零散部件，可直接通过底座的安装孔固定在机架或操作平台上，不需要额外设计复杂的安装支架，适配桌面式实验台、小型设备机舱内的紧凑安装空间，罐体顶部设置有快接式气路接口与密封端盖，端盖上预留了电极接线位与排气阀位，日常补充电解液、清理罐体内部杂质时无需拆解全部管路，仅需打开对应罐体的端盖即可完成操作。管路设计上采用硬管与软管结合的排布方式，底部固定管路采用硬质耐腐蚀管材保证长期使用的结构稳定性，跨罐体的活动连接段采用红色柔性耐压软管，既可以抵消设备运行过程中产生的轻微震动，也能通过颜色区分气路与液路，降低后期维护时的管路识别难度，底座上集成的阀组可单独控制每个罐体的液路通断，在单罐体维护时不需要排空整个系统的电解液，减少维护工作量。装置整体的结构布局充分考虑了小型产气设备的使用需求，在有限的体积内兼顾了反应效率、操作便利性与维护便捷性，不需要配套大型辅助设备即可独立完成产气、清洗、输出的全流程，适合小用气量的分散式使用场景。
