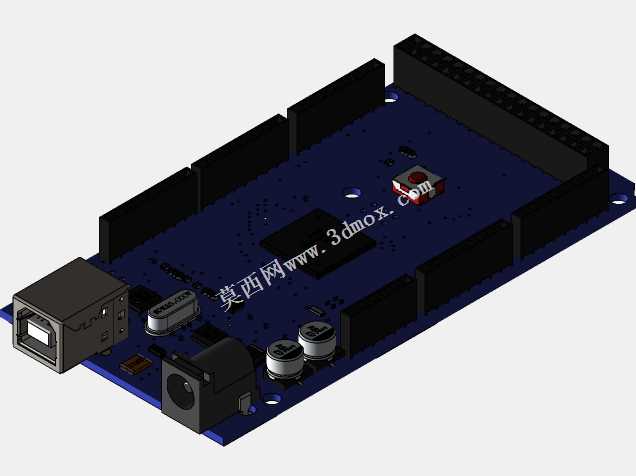

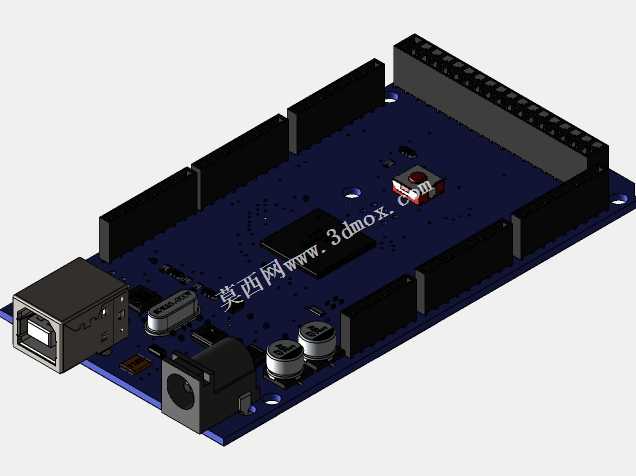

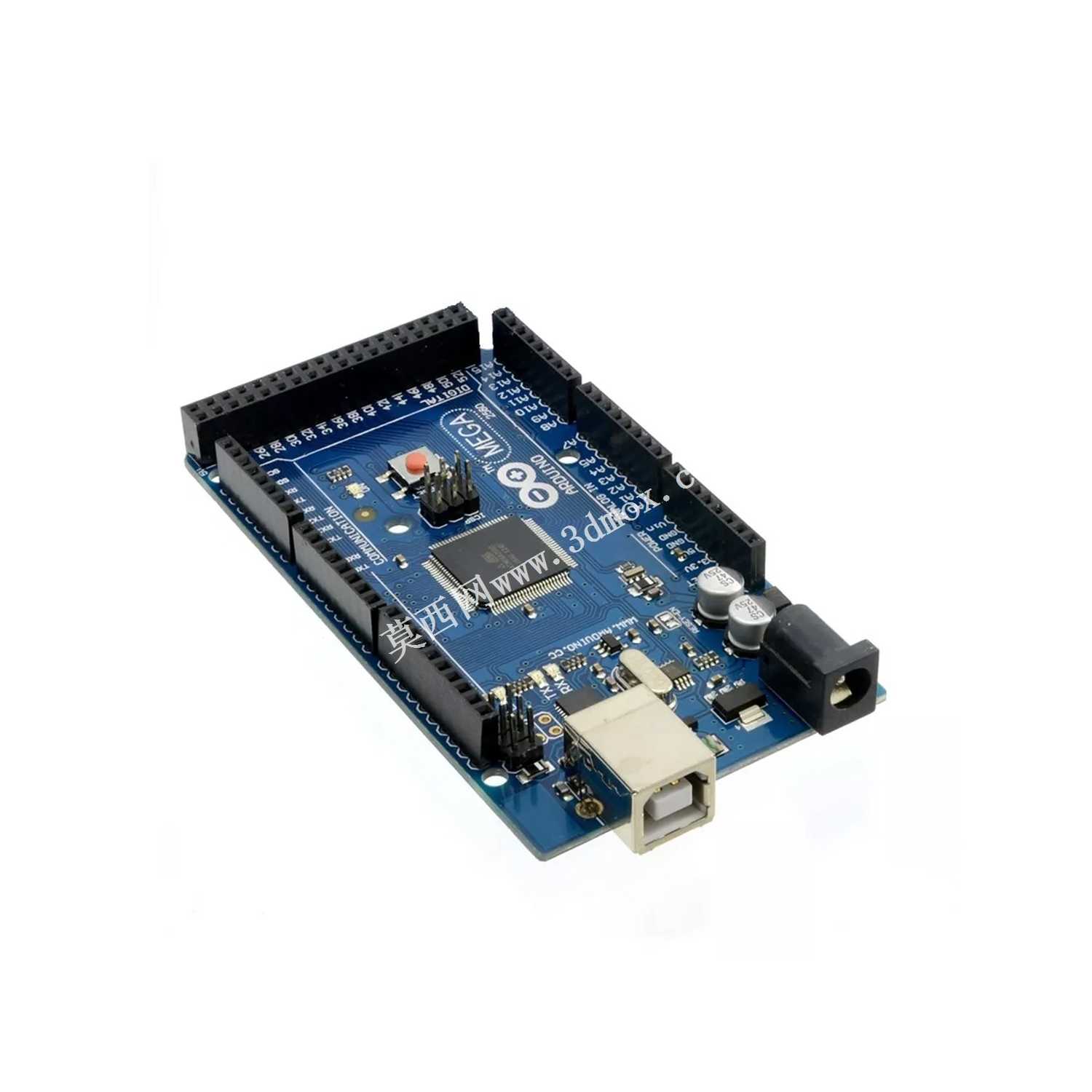

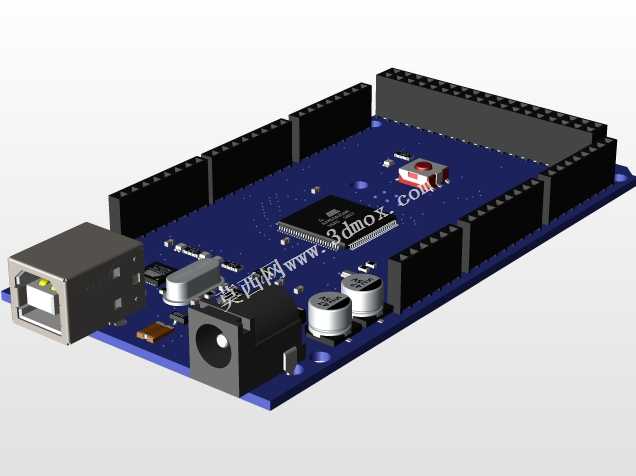

Arduino开源主控开发板结构设计

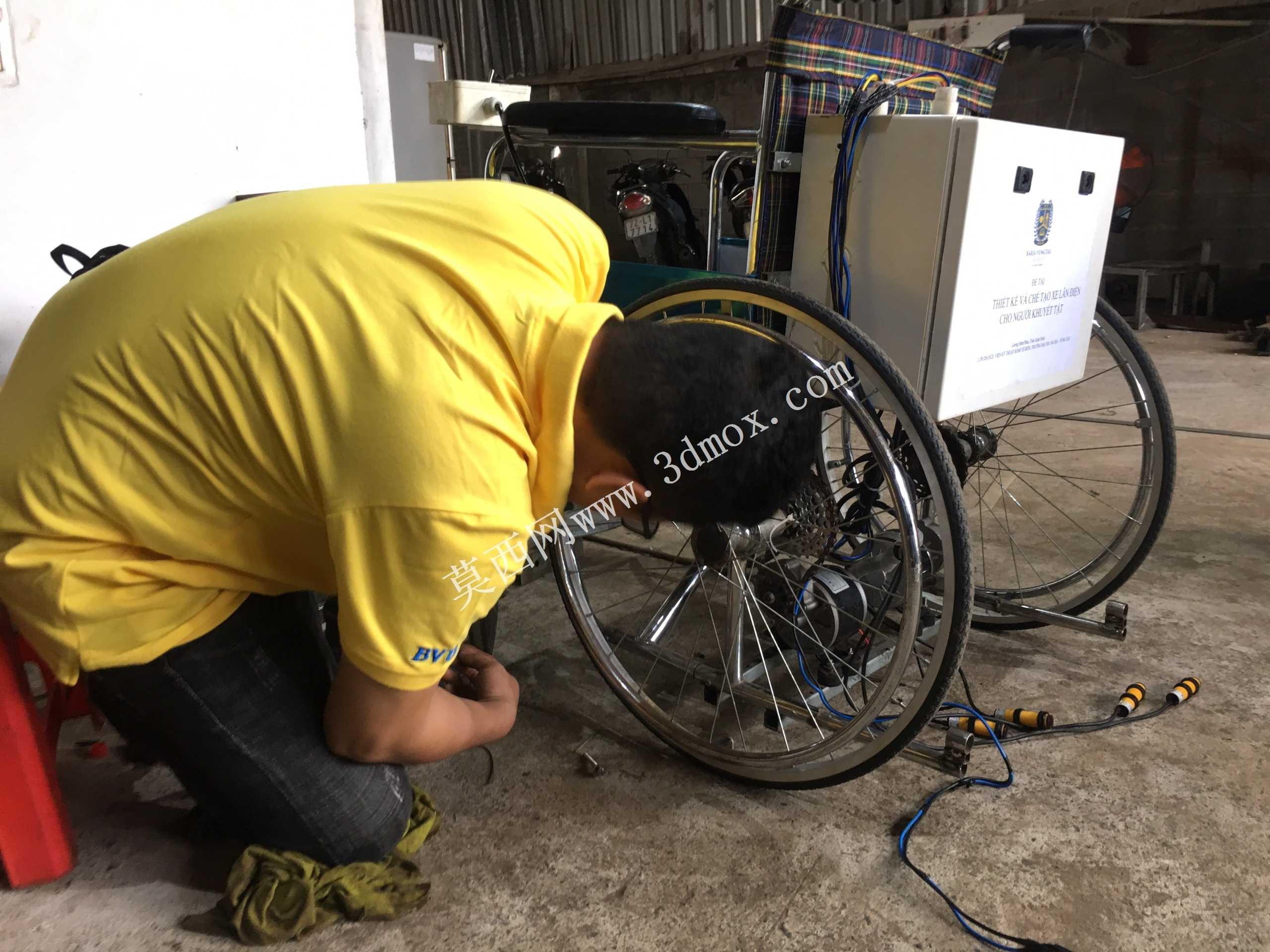

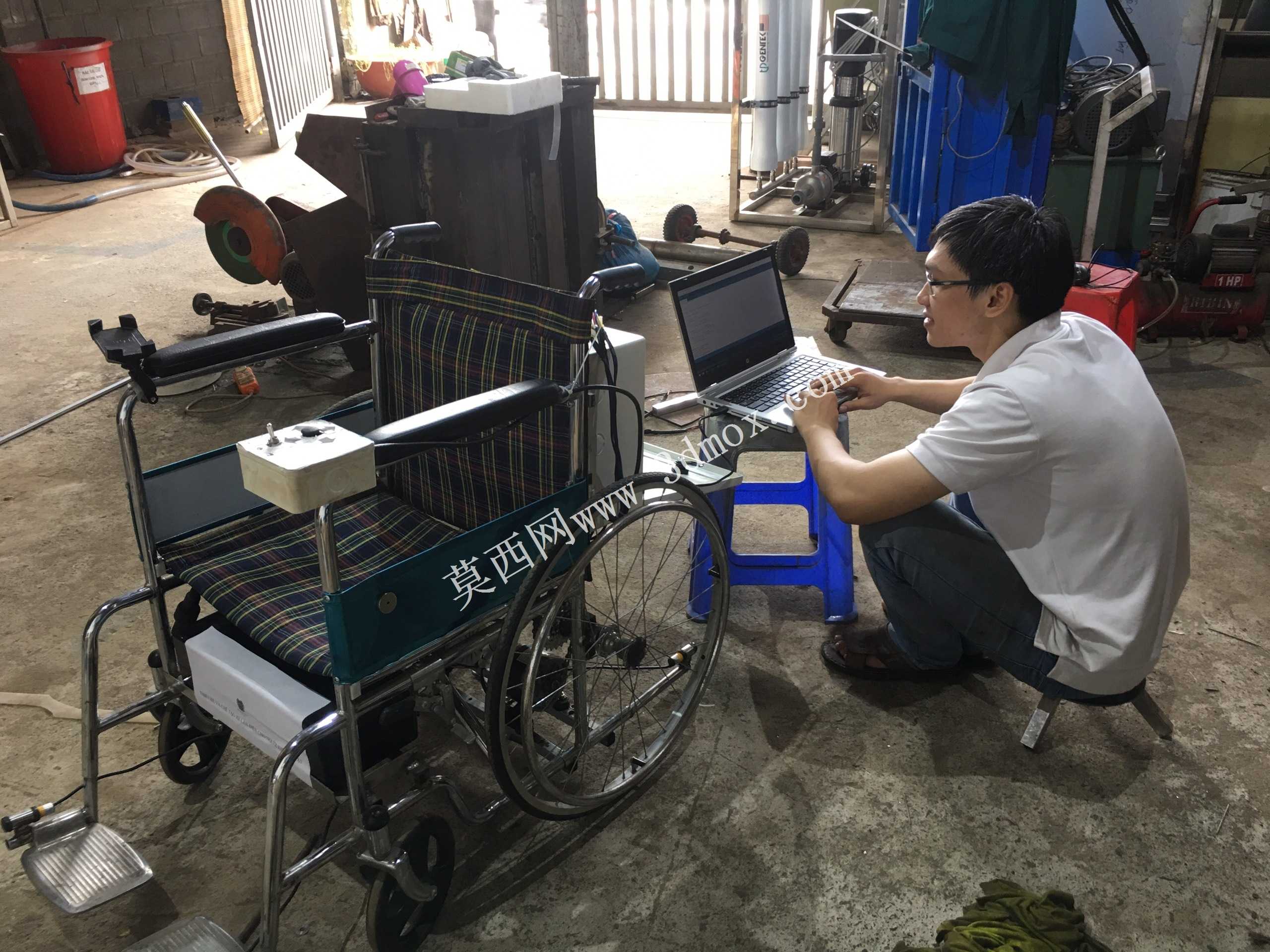

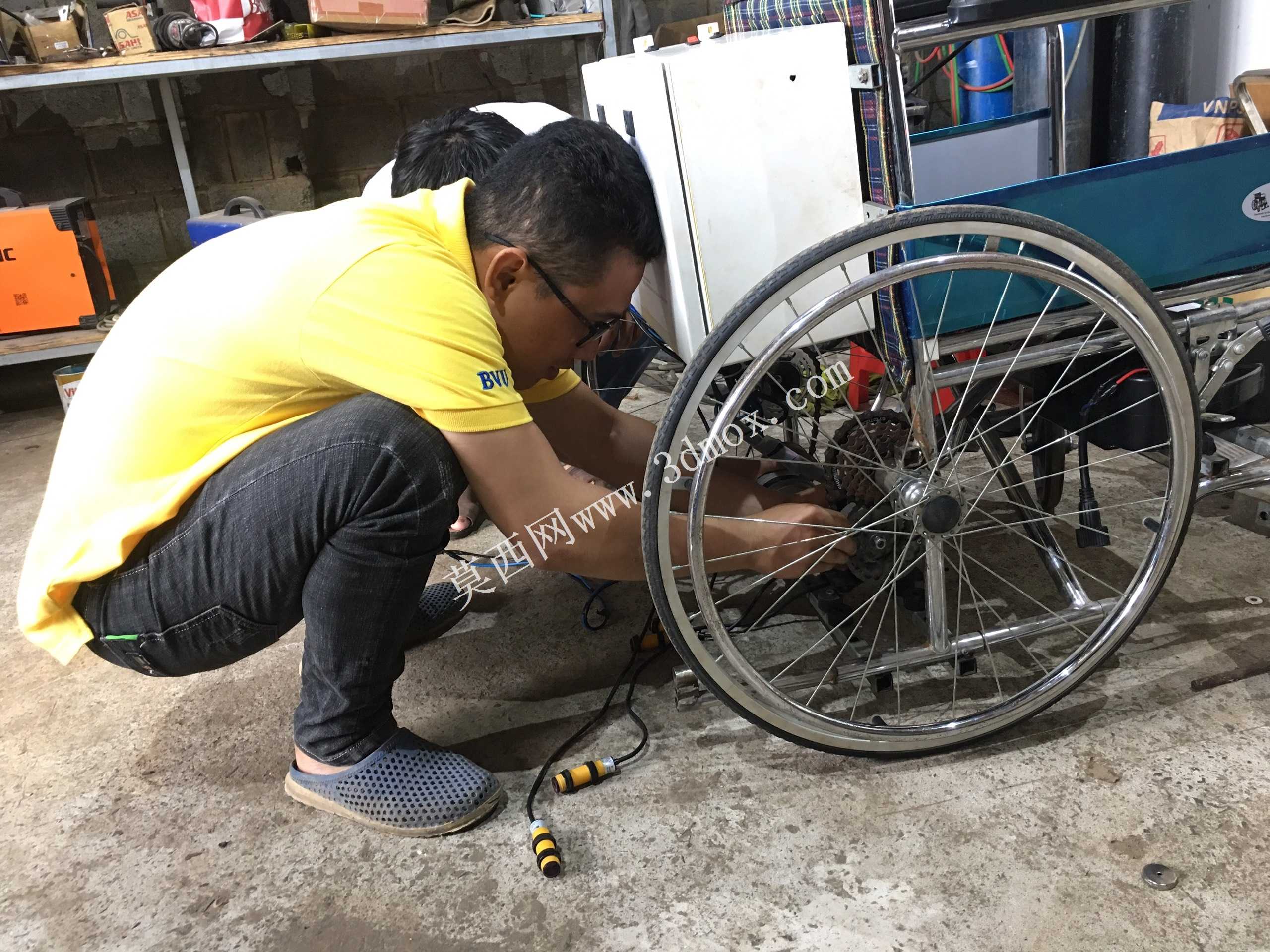

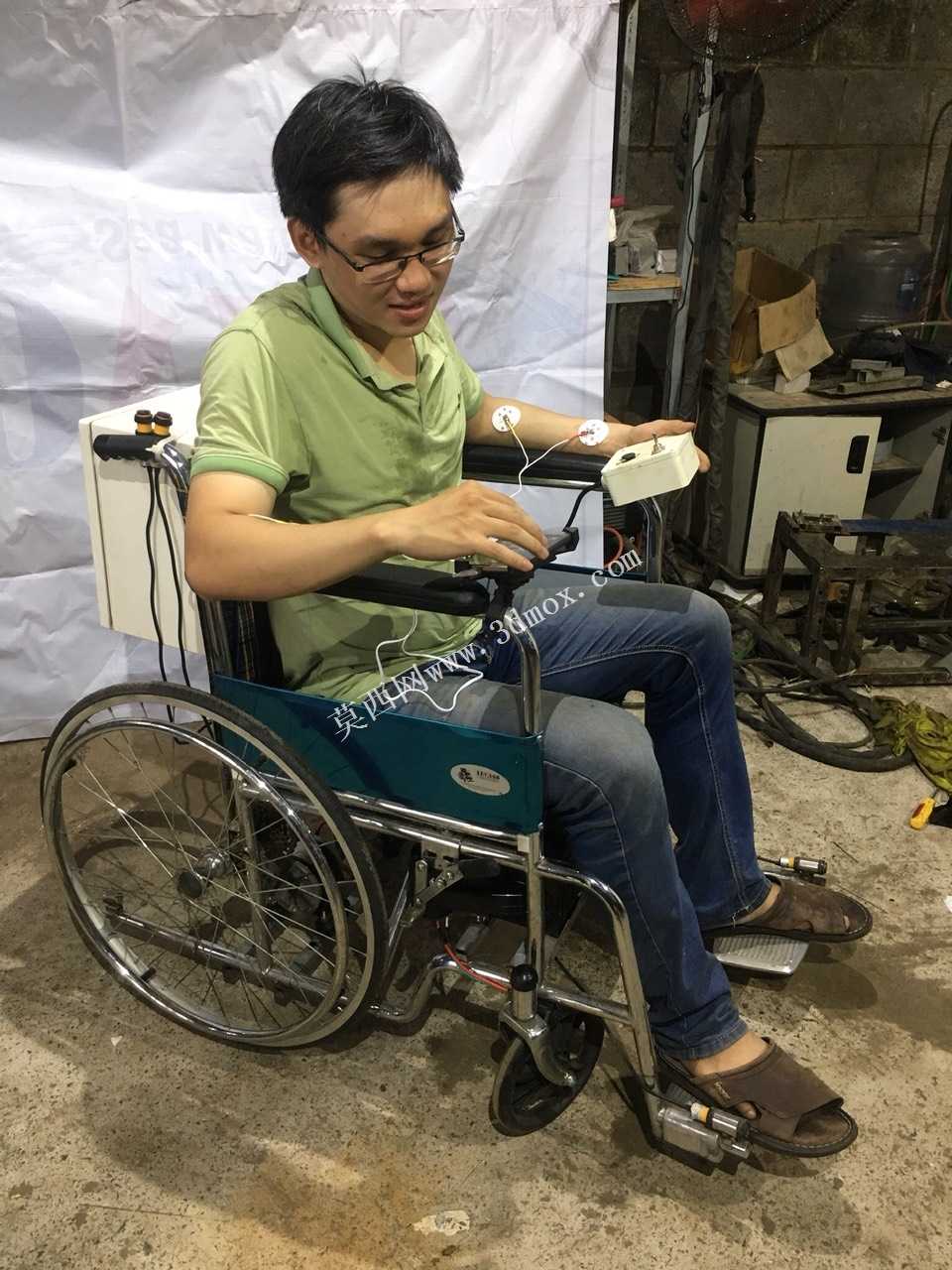

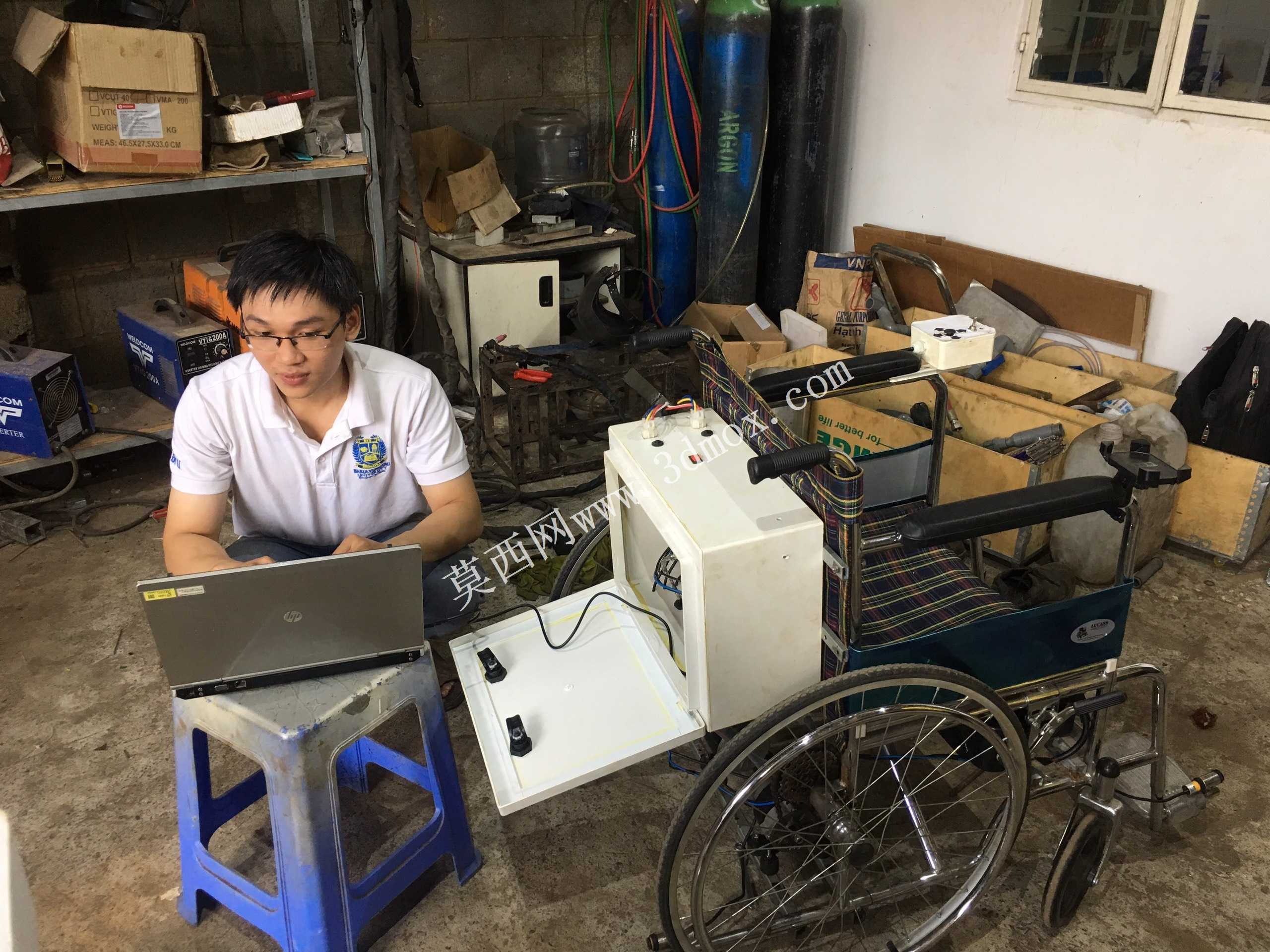

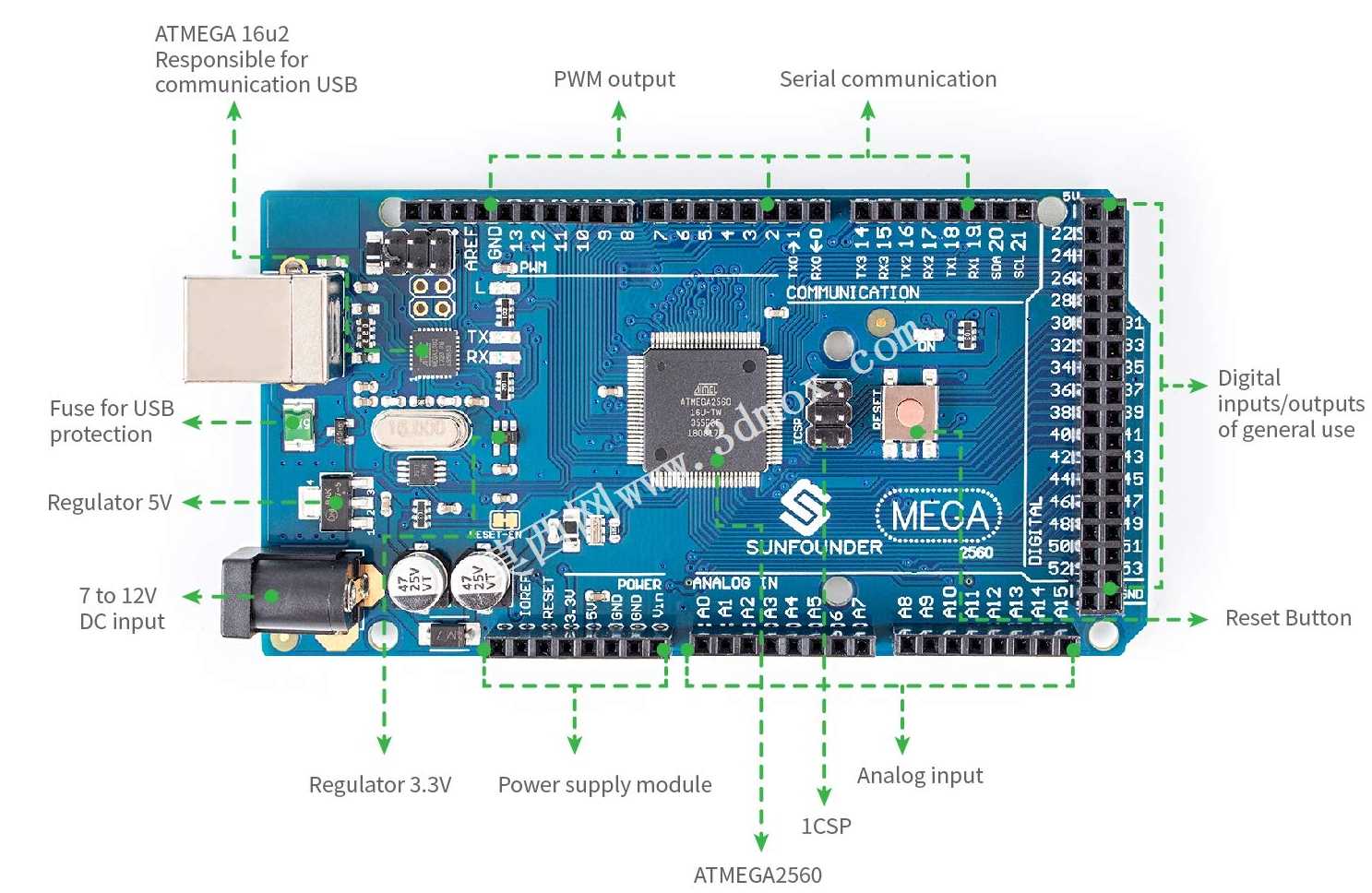

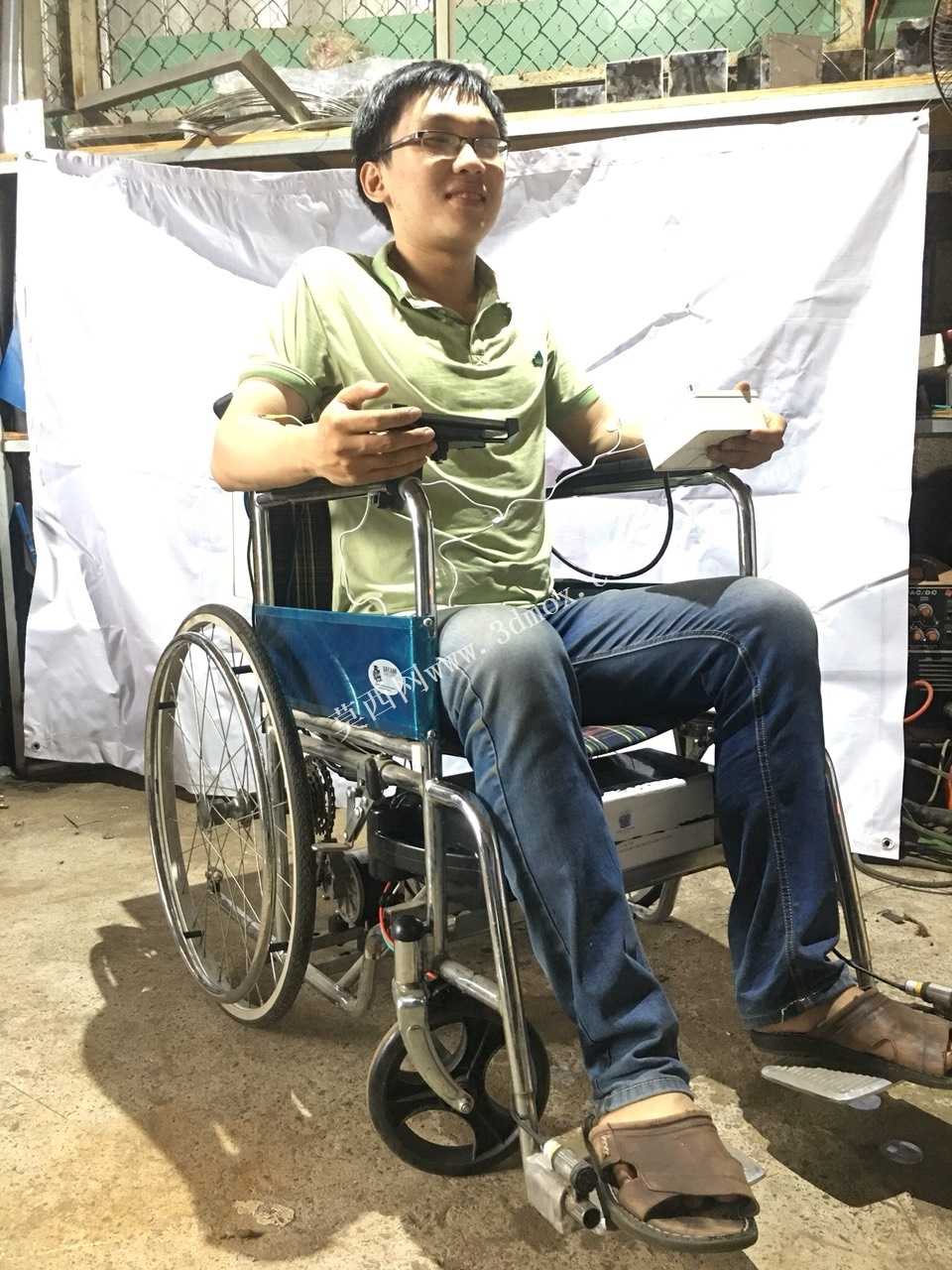

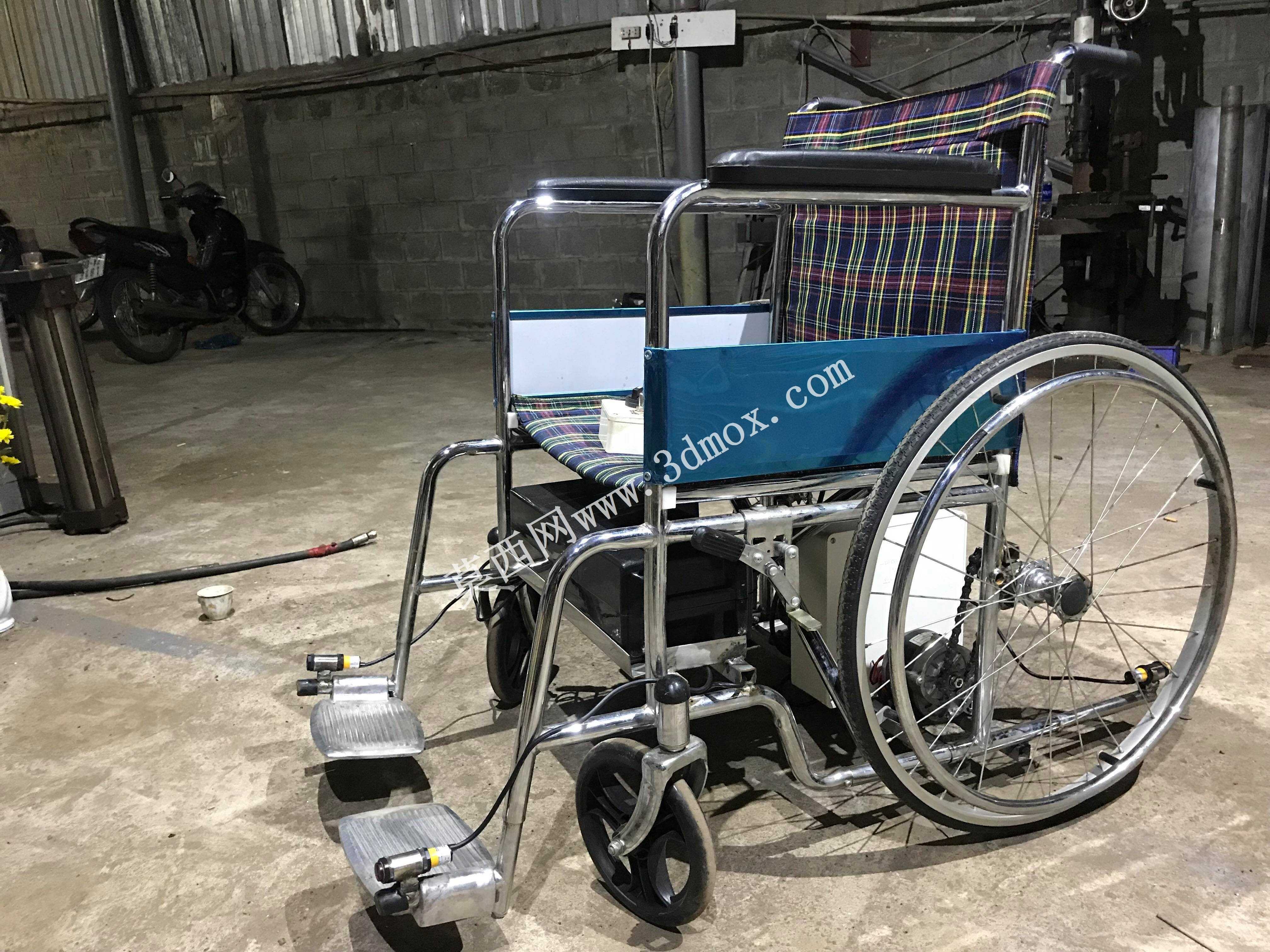

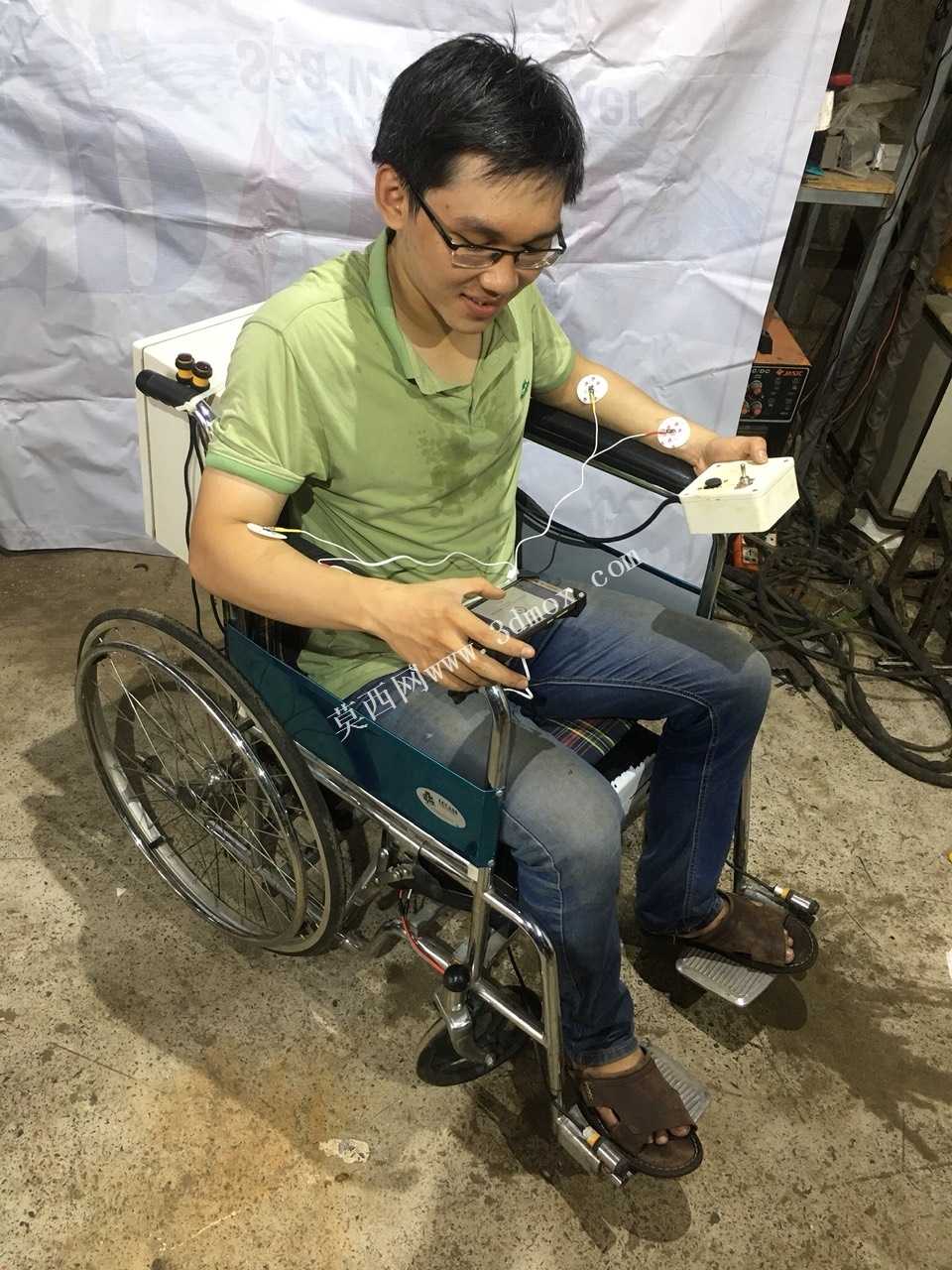

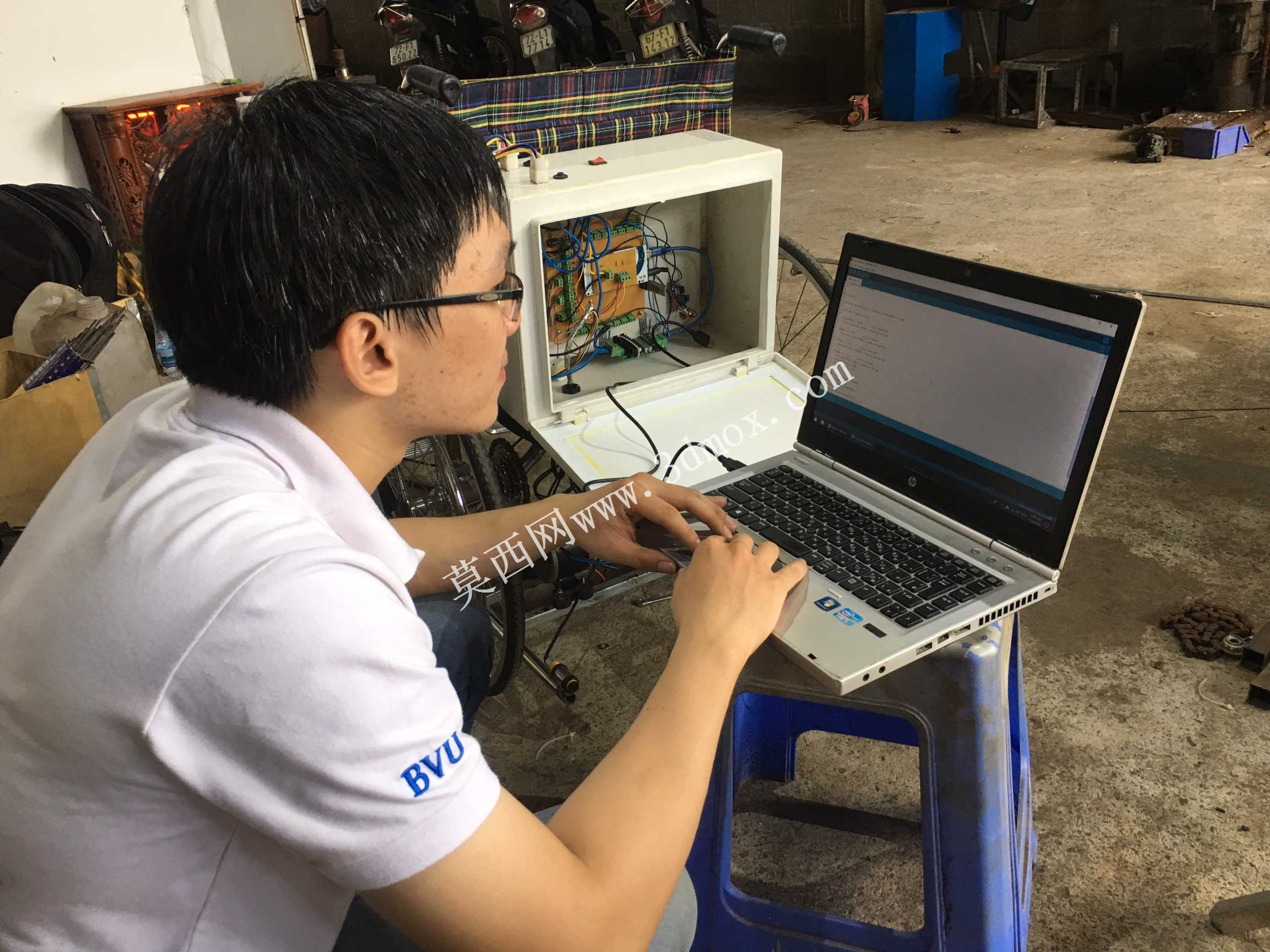

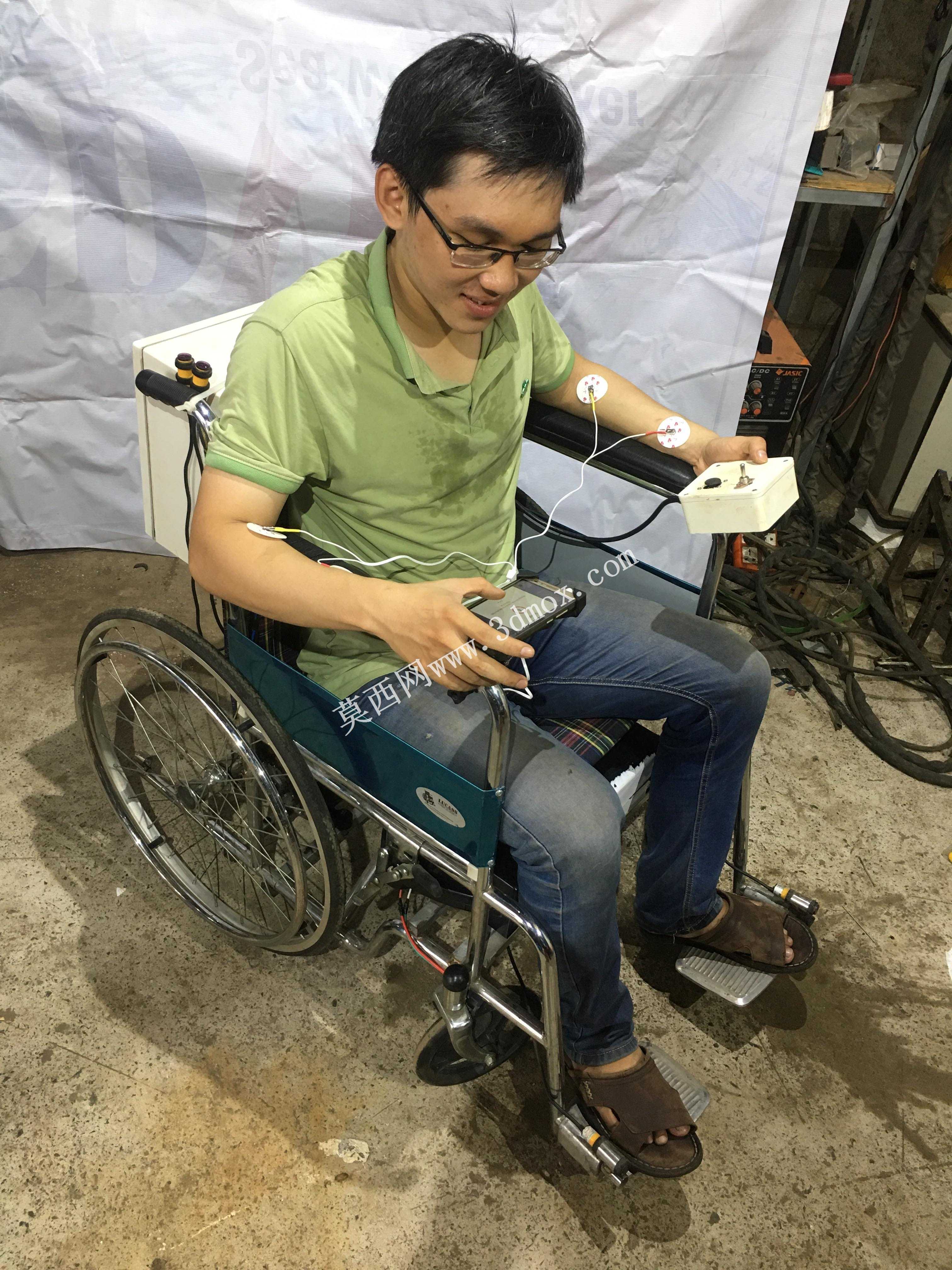

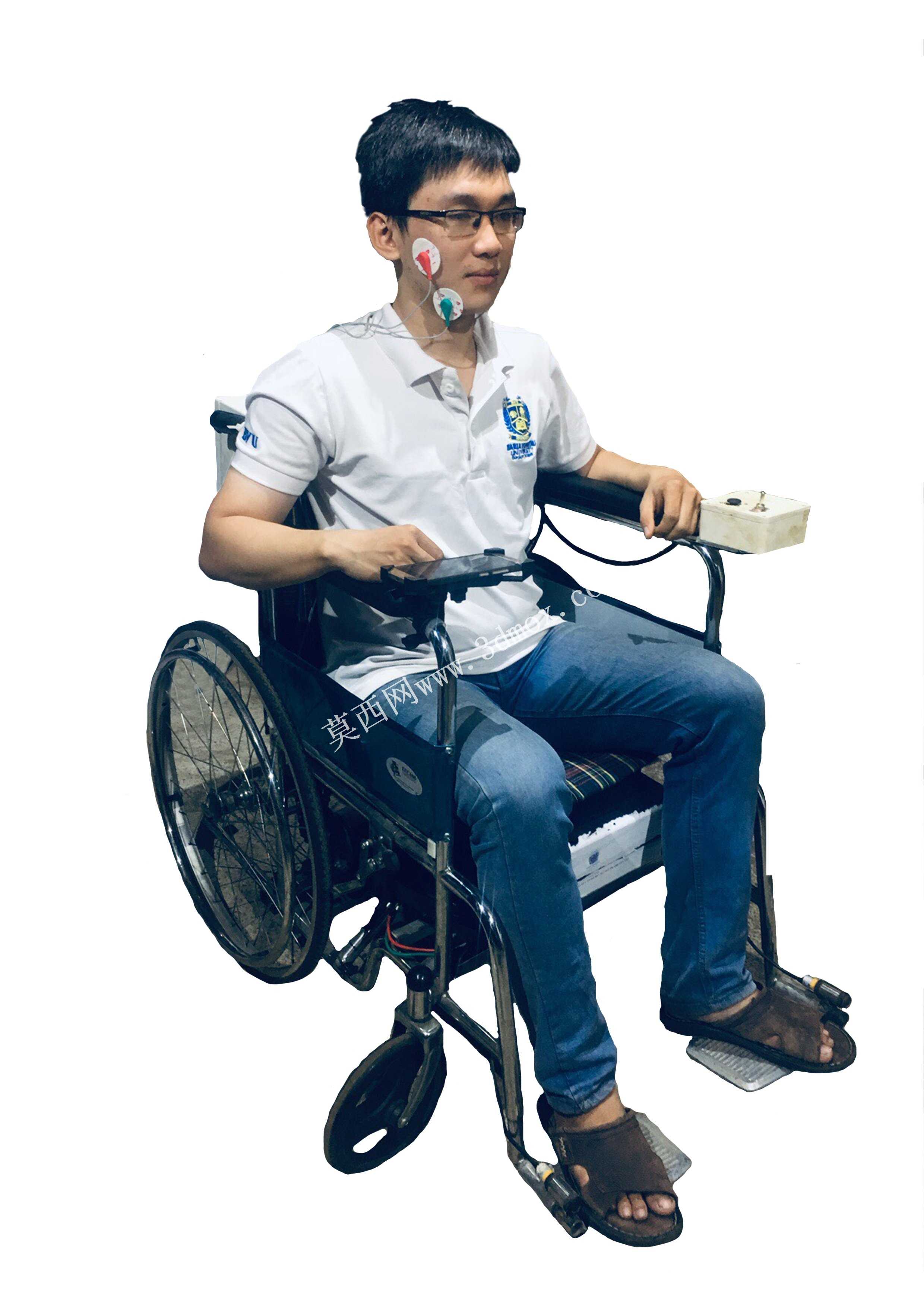

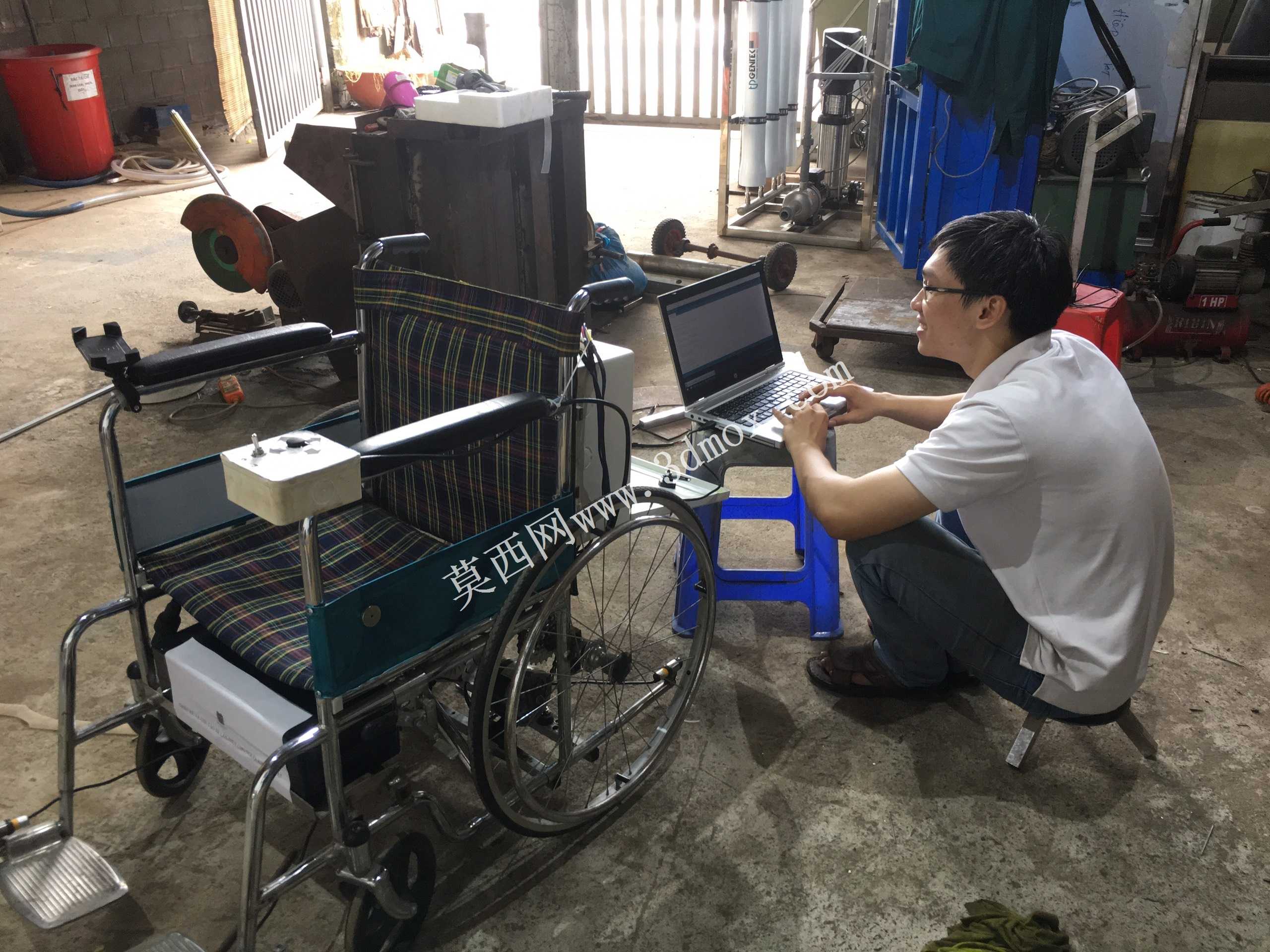

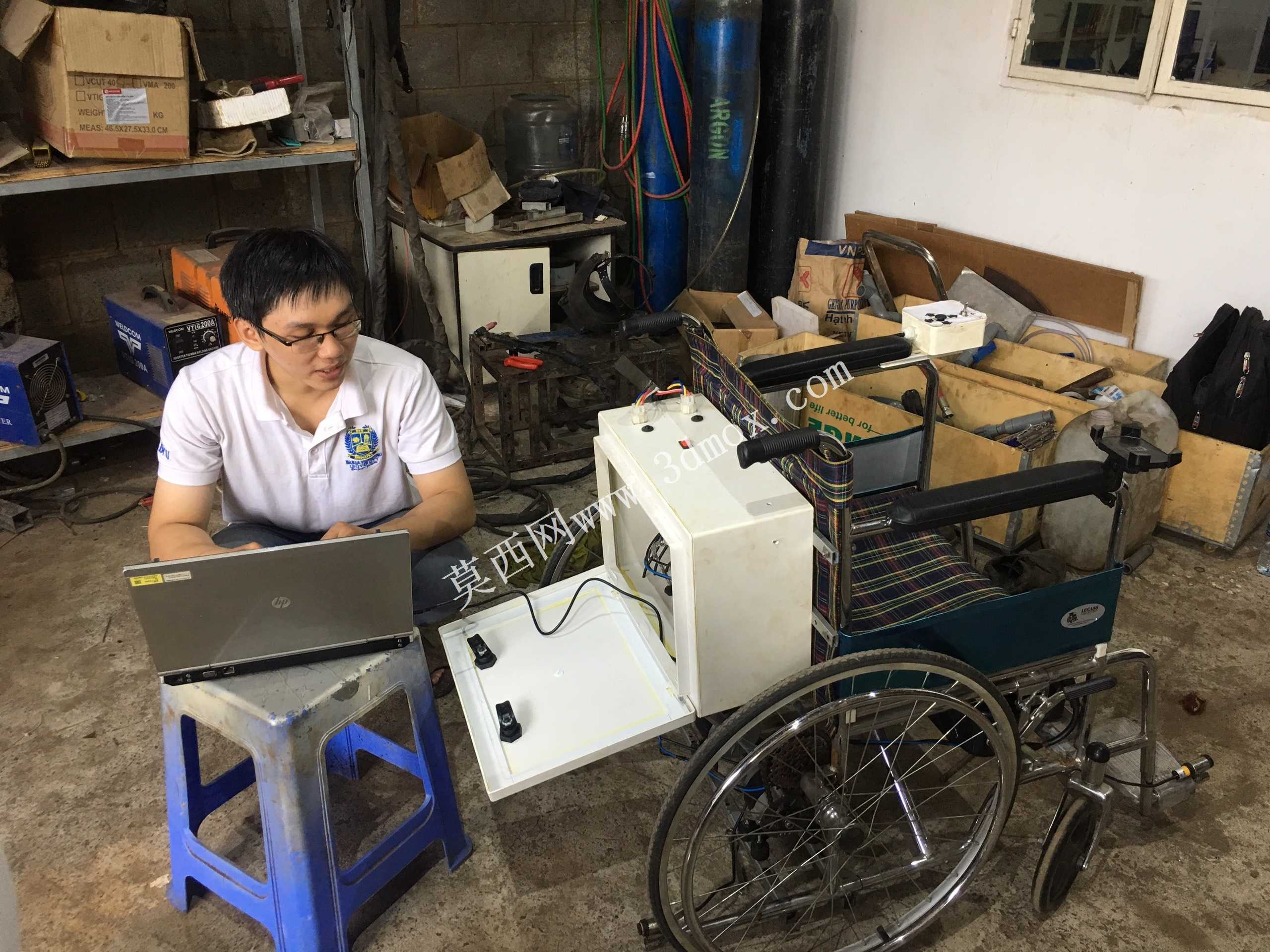

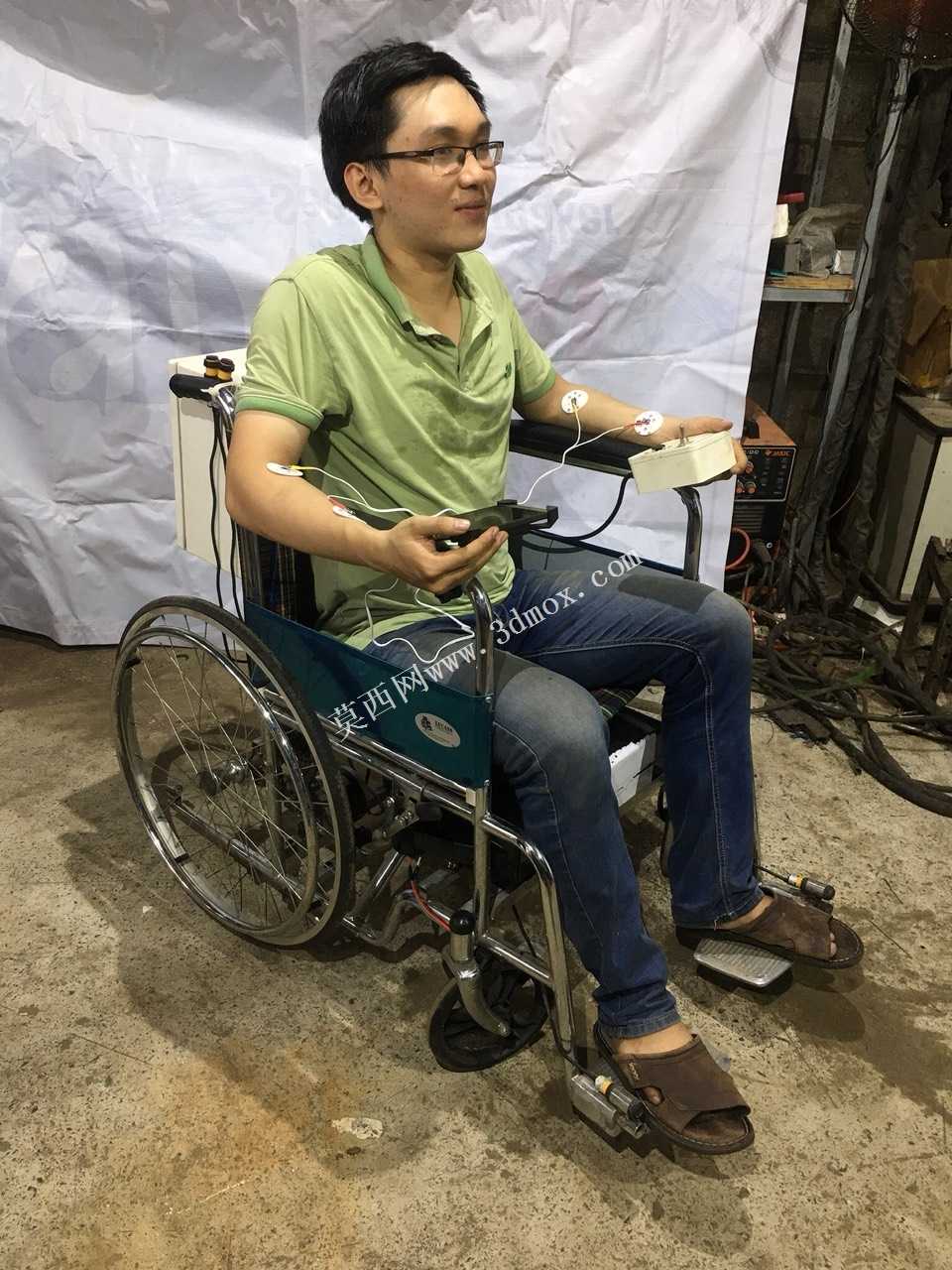

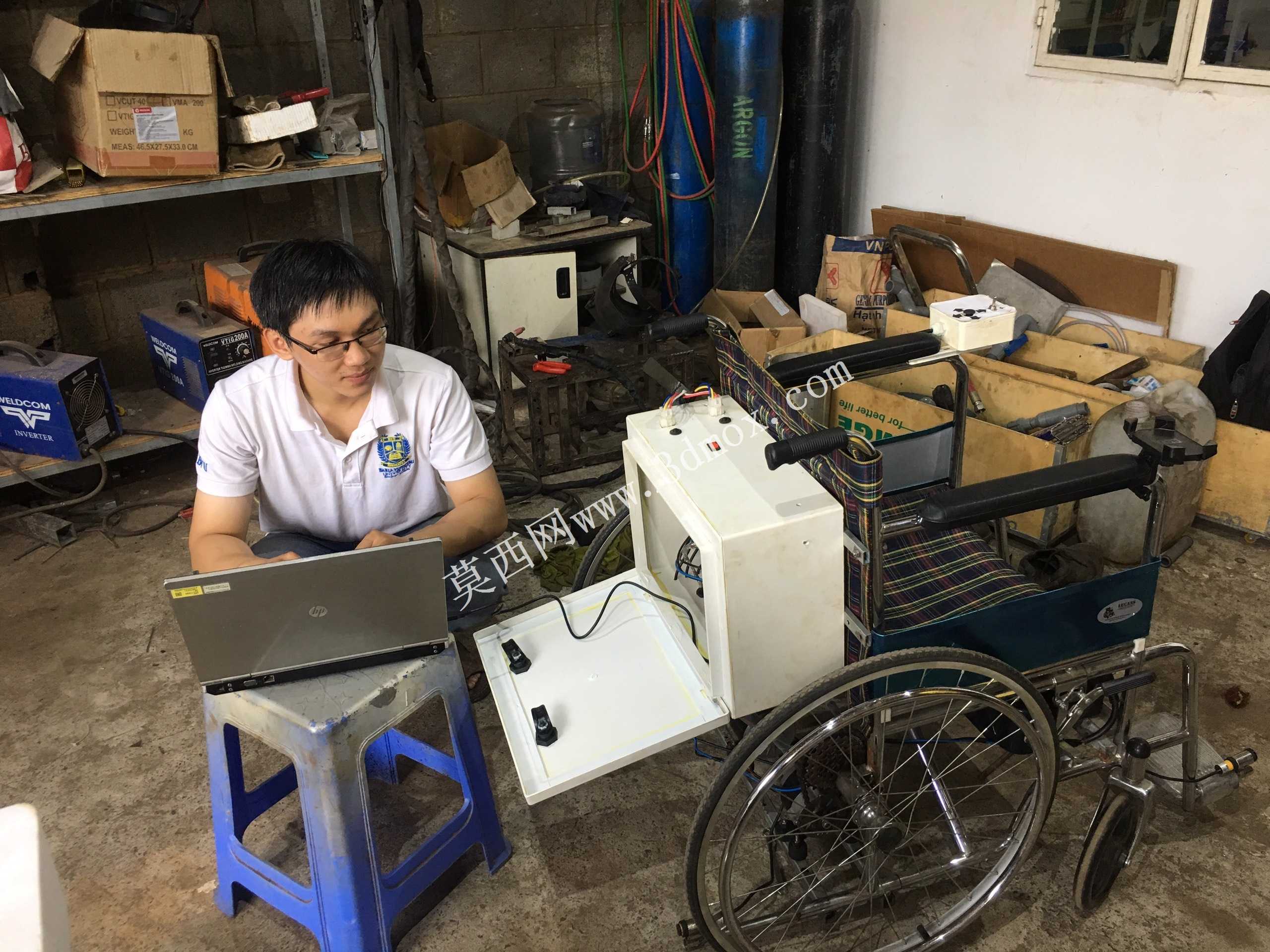

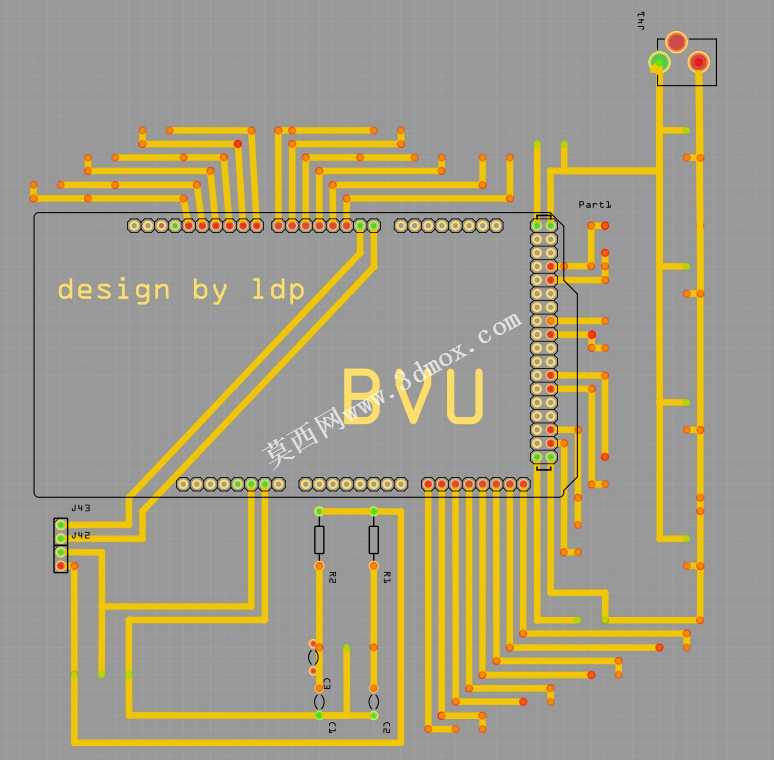

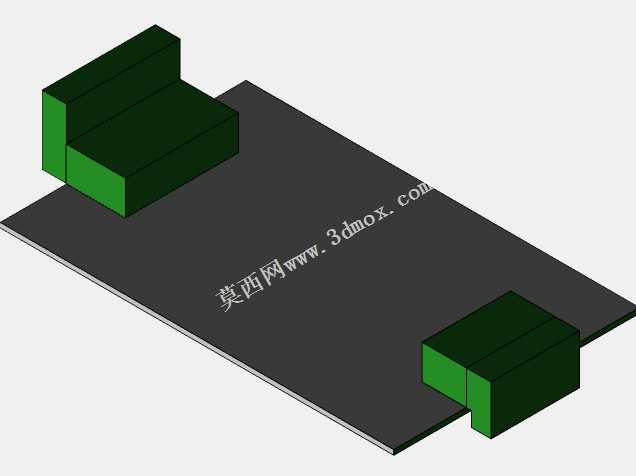

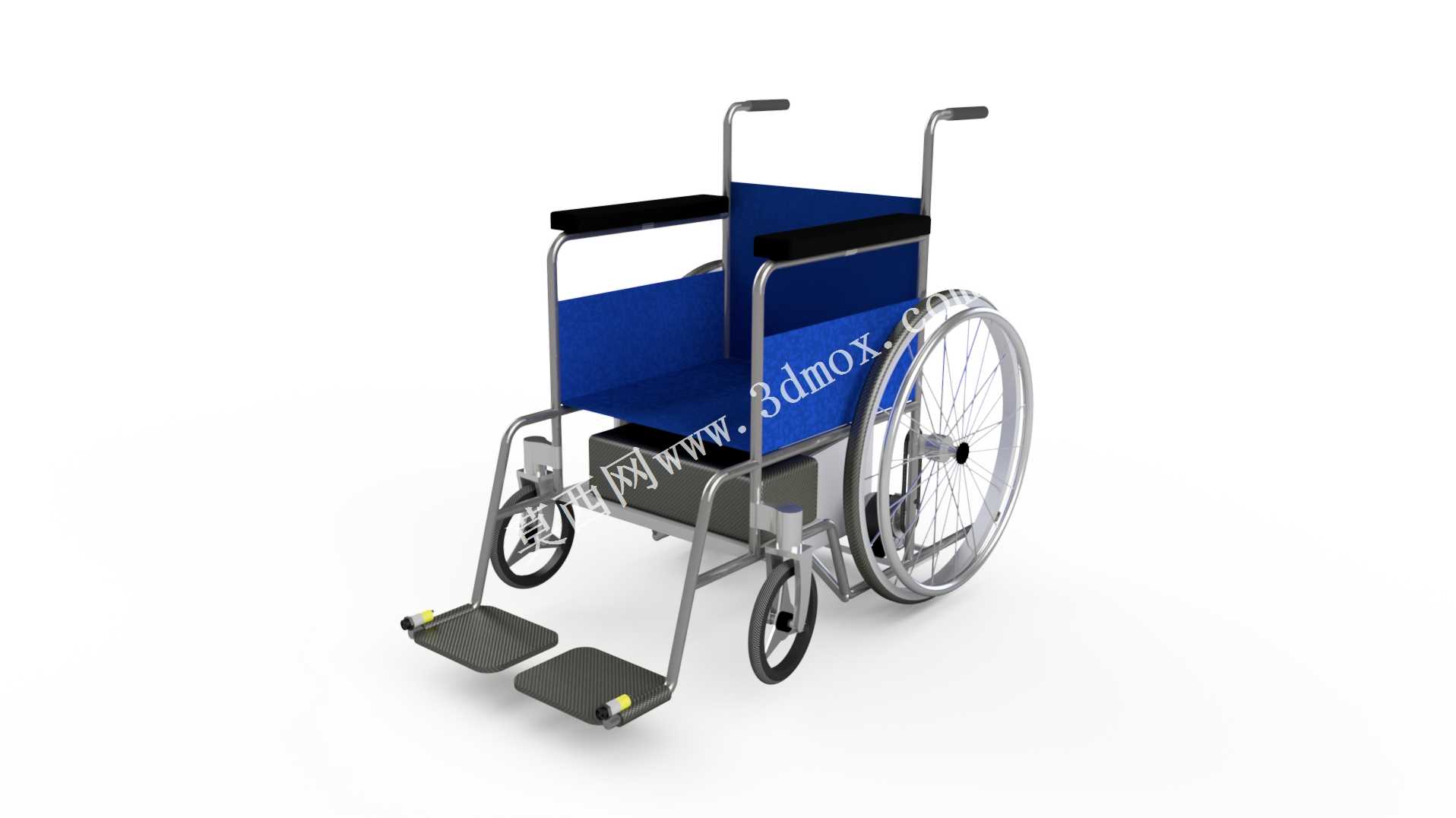

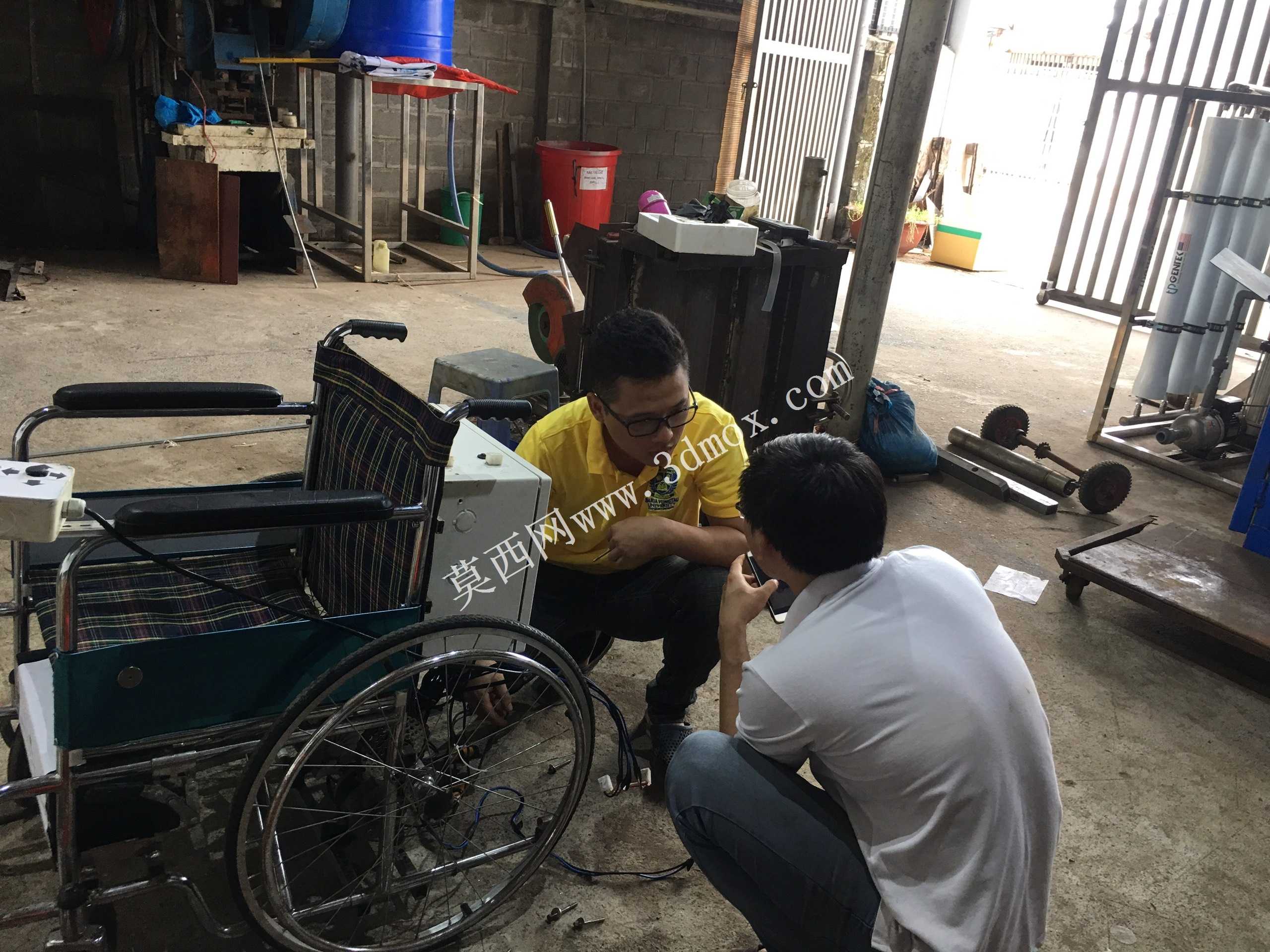

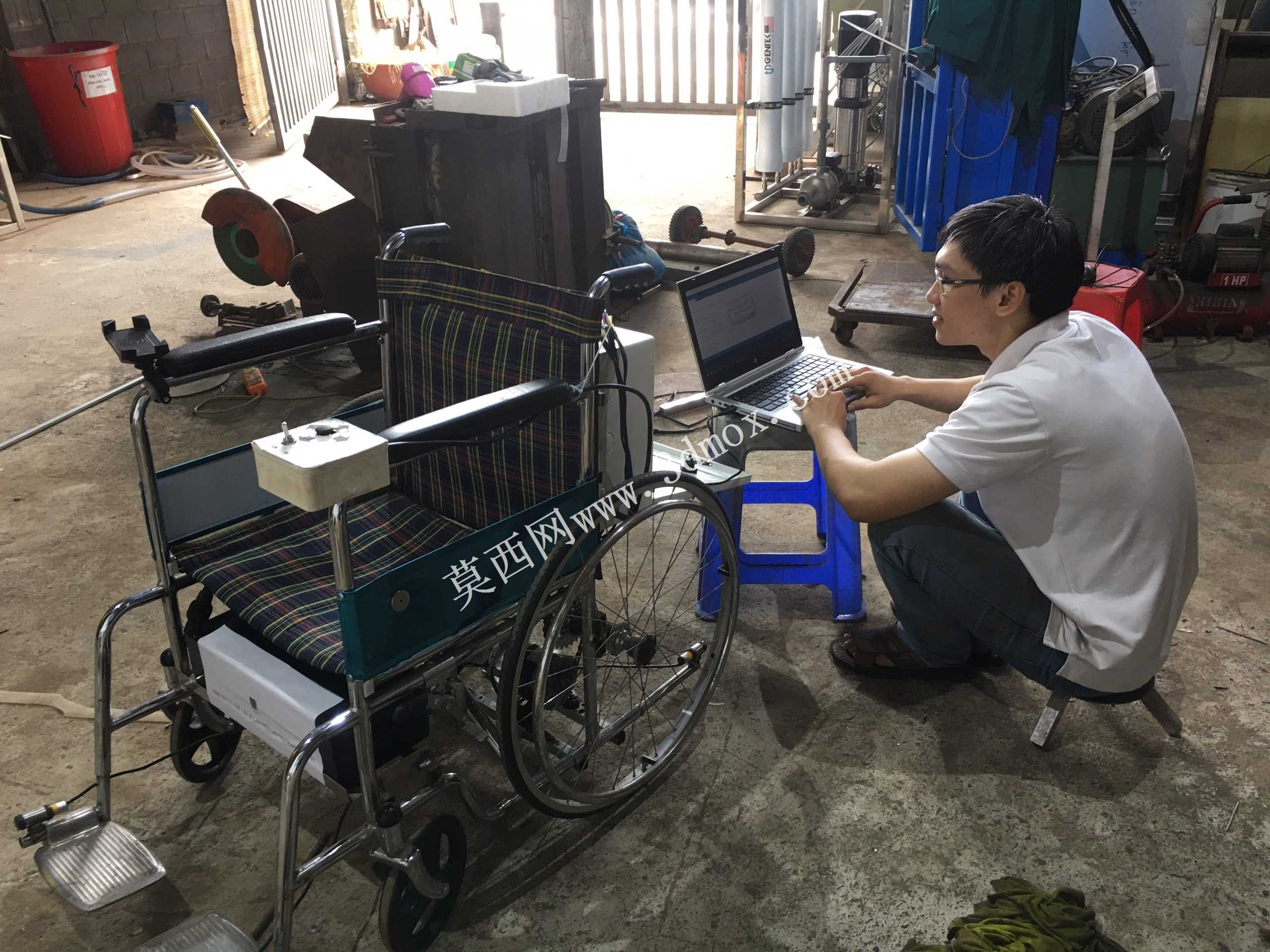

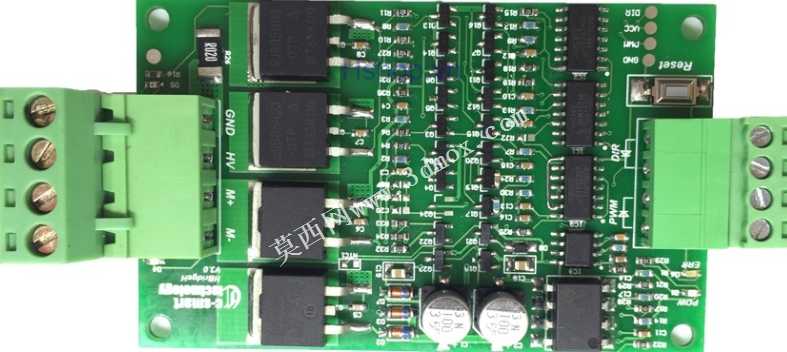

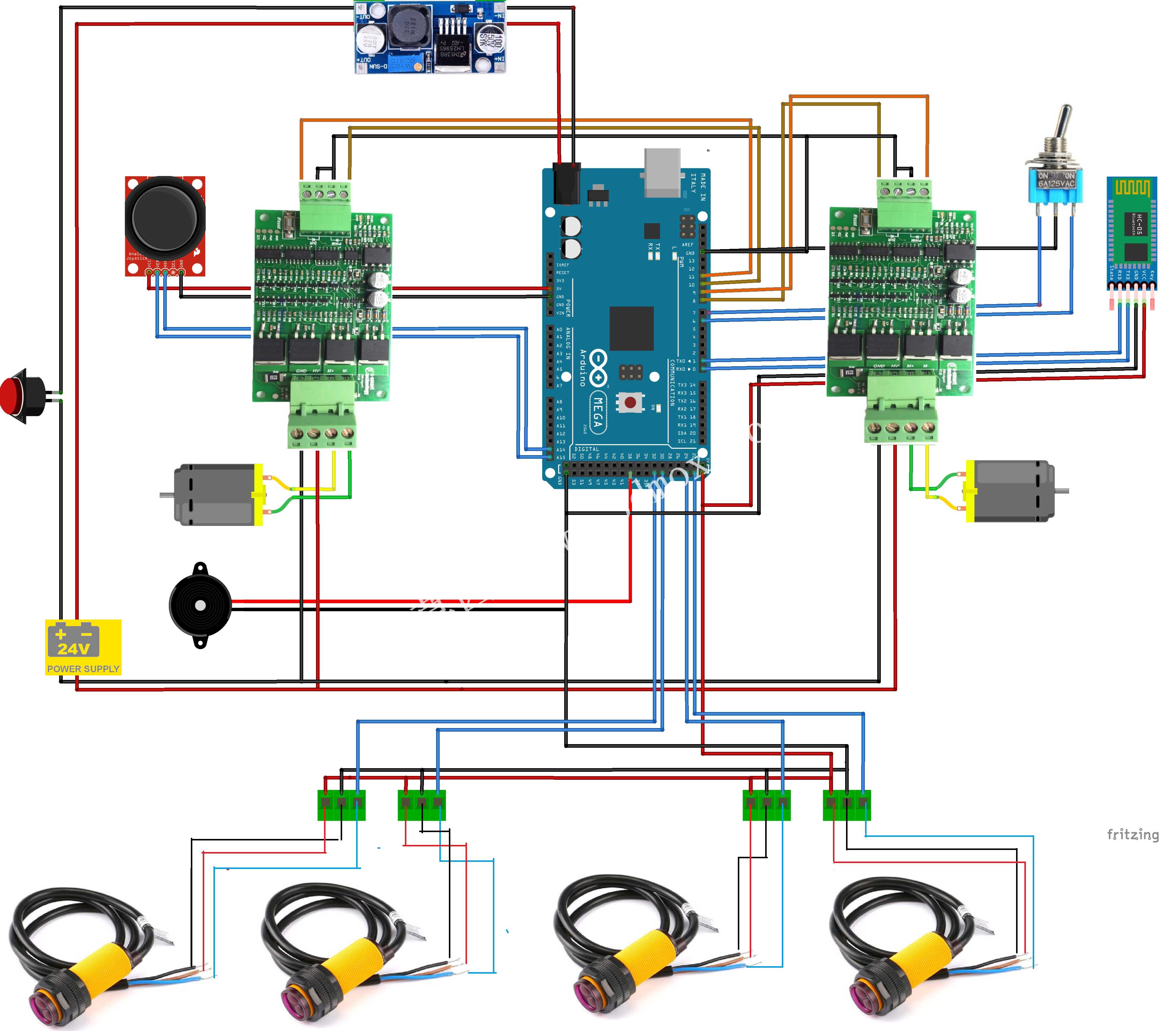

这款主控开发板主要面向智能硬件原型开发、小型智能设备控制场景，可作为智能轮椅、小型移动机器人、DIY智能装置的核心控制载体，承担外设信号采集、运动逻辑运算、执行机构指令输出的核心作用，能够适配多类外接传感器、驱动模块，满足小型智能装备的底层控制需求。在功能特性上，板载核心处理单元可完成多通道数字量、模拟量信号的实时处理，预留多组标准排针接口，可直接对接舵机、直流电机驱动、距离传感器、姿态传感器等常用外设，板上集成电源输入接口、USB通讯接口，既支持外接直流电源独立供电运行，也可通过USB连接上位机完成程序烧录与实时调试，板载复位按键、状态指示灯可方便开发者快速完成功能调试与运行状态判断。设计过程中，优先考虑原型开发的易用性与扩展性，接口排布遵循开源硬件通用标准，排针间距采用通用2.54mm规格，可直接适配市面通用面包板、杜邦线与扩展模块，降低外设对接的改造成本；电路板采用沉金工艺设计，走线布局充分考虑信号完整性，强弱电区域做物理分隔，减少电源波动对信号采集的干扰，核心芯片周边布置滤波电容，保障运行稳定性；板载电源接口做防反接设计，避免误接电源极性造成板卡损坏，USB接口采用加固设计，减少反复插拔带来的接口松动问题。外形尺寸上，整体采用规整矩形布局，长宽尺寸适配通用开源外壳与安装支架，安装孔位采用标准孔径与孔距，可直接固定在各类智能设备的安装基座上，板上最高元件为USB接口与电源接口，整体高度控制在较低范围，不会占用过多设备内部安装空间，排针高度统一，可适配各类标准扩展板的堆叠安装，满足不同项目的功能扩展需求，安装边界充分考虑外接接线的操作空间，接口排布避开安装固定位，接线与固定操作互不干扰，能够快速集成到各类小型智能装备的控制系统中。
