仿生六足爬行探测机器人结构设计

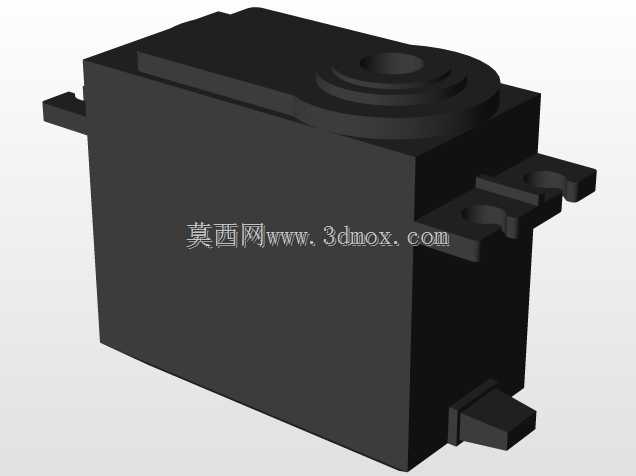

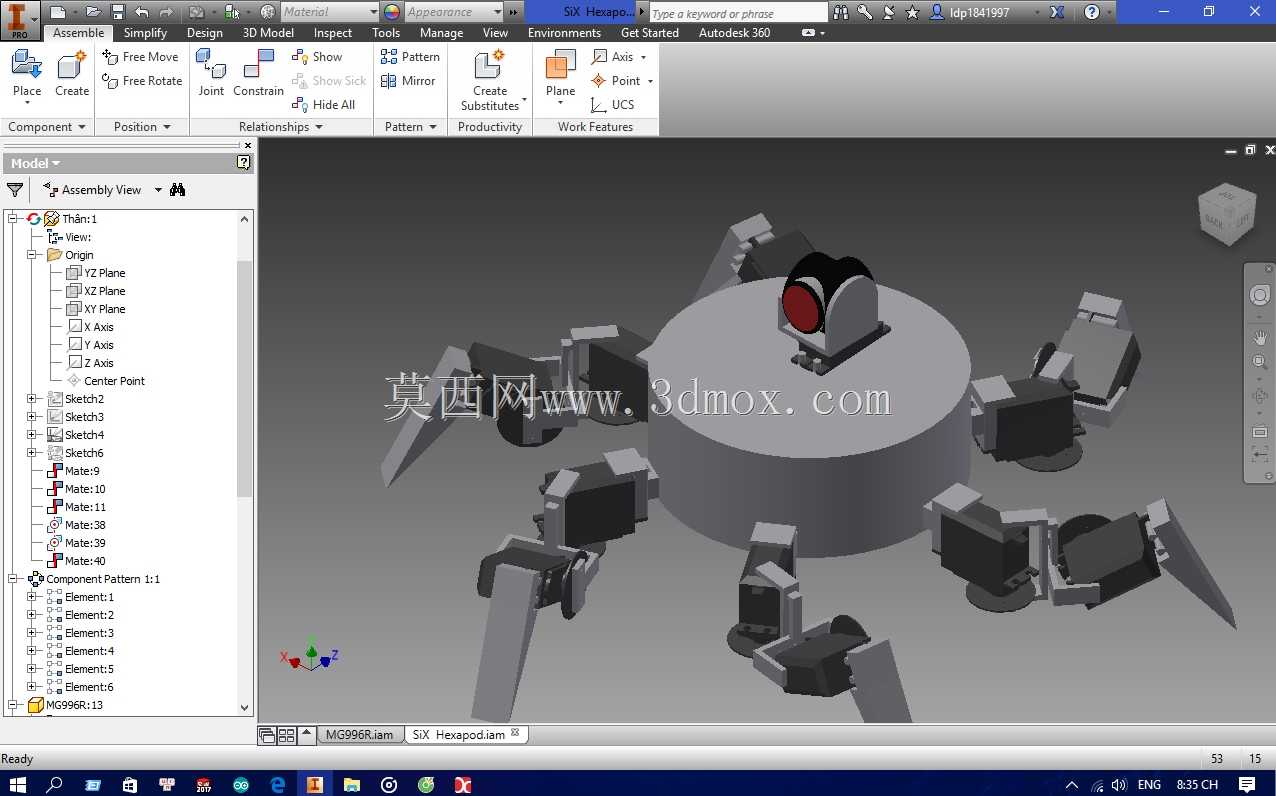

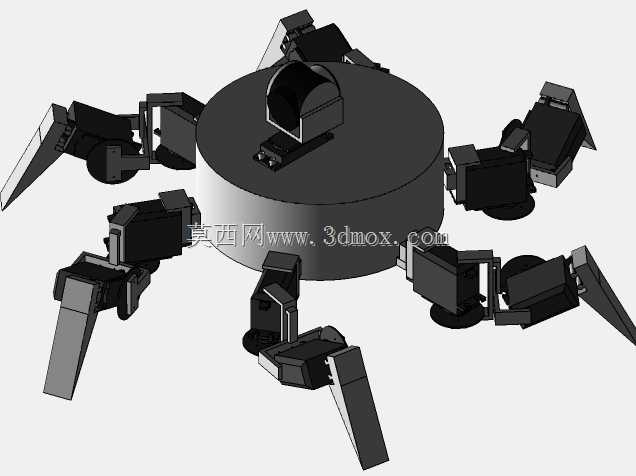

这款六足仿生移动平台的设计，最初是针对非结构化地形的探测作业需求展开的，区别于轮式、履带式移动机构，多足步行的结构能够跨越轮式设备无法通过的障碍，在废墟搜救、野外地形勘探、狭小空间巡检场景下，都能适配复杂的地面条件。整机采用圆柱式中心舱体作为承载主体，所有的腿部铰接结构都围绕中心舱体的圆周方向均匀布置，六条腿的布局完全对称，单条腿采用多段式串联铰接结构，每段肢节之间的转动副都预留了驱动元件的安装空间，能够实现抬腿、跨步、落足的完整步态动作，同时可以根据地形调整单腿的支撑高度，保证中心舱体始终保持水平状态，避免舱内搭载的探测元件出现过度倾斜。

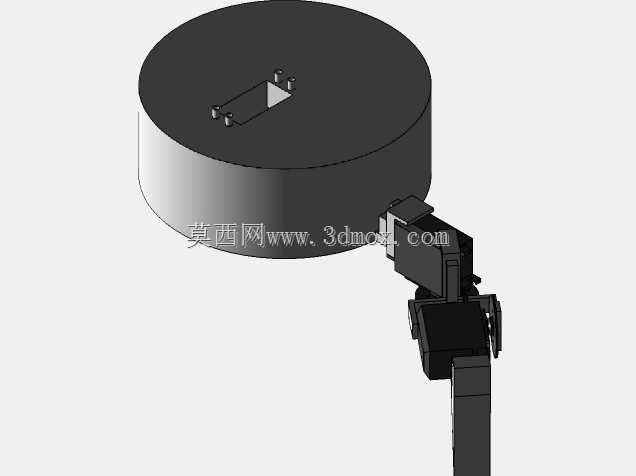

从结构布局来看，中心舱体的顶部预留了传感器安装位，可以搭载视觉摄像头、环境检测传感器等作业载荷，舱体内部的空腔用于布置控制板、供电模块以及接线走线，所有腿部的驱动线束都可以通过铰接处的走线槽汇入中心舱内，避免行走过程中线束被外部障碍物剐蹭。单腿的结构设计参考了节肢动物的肢体比例，根关节直接固定在中心舱的侧壁上，负责整条腿的水平方向摆动，中关节负责大腿段的抬升与下落，末端关节负责小腿段的姿态调整，足端采用平面接触的设计，增大与地面的接触面积，在松软土质、碎石地面上行走时不会出现下陷打滑的问题。

设计过程中重点考虑了步态的协调性，六条腿可以采用三角步态行走，即任意时刻都有三条腿处于支撑状态形成稳定的支撑三角，剩余三条腿完成跨步动作，这种步态下整机的行走速度较快，适合在相对平整的非铺装路面移动；遇到高度较大的障碍时，可以切换为波浪步态，单腿依次抬起跨越障碍，此时整机的重心始终保持在支撑腿围成的区域内，不会出现倾翻。所有铰接位置都设计了限位结构，避免关节转动角度超出驱动元件的行程范围，同时肢节的外形都做了倒角处理，没有突出的尖锐结构，防止行走过程中肢节与障碍物、其他腿之间发生运动干涉。

安装边界方面，中心舱体的直径控制在常规移动探测设备的通用尺寸范围内，腿部完全收拢时整机的外轮廓尺寸可以适配狭窄的通道通行需求，腿部完全展开时支撑跨度足够大，能够在倾斜坡面保持稳定。足端的支撑点在完全展开状态下形成的支撑圆直径，是中心舱体直径的三倍以上，静态稳定角可以满足30度坡面停靠不倾翻的要求。单条腿的抬升高度足够跨越高度达到中心舱体半径的垂直障碍，相比同尺寸的轮式平台越障能力提升两倍以上。

在结构强度设计上，肢节的受力位置都做了加强筋处理，在保证整体重量较轻的前提下，单腿的承载能力可以支撑整机重量加上额定载荷的1.5倍，避免单腿支撑时出现结构形变。所有铰接孔的位置都预留了轴承安装位，减少关节转动时的摩擦阻力，降低驱动元件的负载。中心舱体的侧壁上的腿部安装座采用一体化设计，和舱体主体连接牢固，不会因为长期行走的交变载荷出现连接松动的问题。

这类六足结构的设计难点在于腿部运动轨迹的规划和整机重心的配平，在建模过程中需要反复调整各段肢节的长度比例，确保在常用步态下各关节的转动角度处于驱动元件的高效工作区间，同时避免相邻腿部在运动过程中出现碰撞。中心舱的重量集中布置在整机的几何中心位置，降低整机的重心高度，进一步提升行走过程中的稳定性，即使在快速调整步态的过程中，也不会因为惯性出现侧翻。舱体顶部的载荷安装面设计了通用的安装孔位，可以根据不同的作业场景快速更换不同的探测模块，不需要改动主体的行走结构，拓展性较强。
