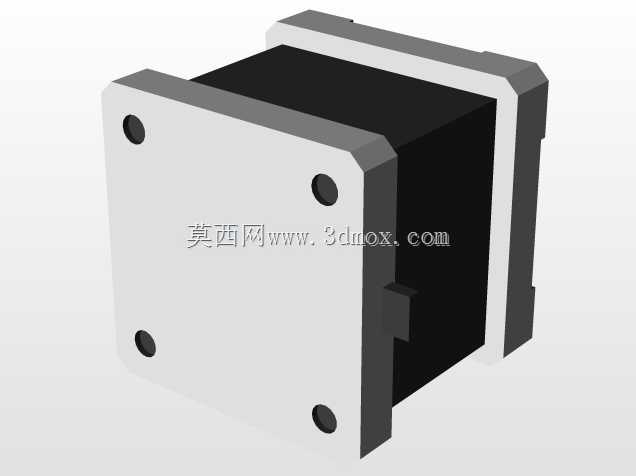

NEMA17规格步进电机高精度三维结构模型

在桌面级3D打印设备的X/Y/Z轴进给传动、小型数控雕刻机的走刀驱动、实验室自动化液体工作站的移液枪头位移控制、桌面型贴片机的贴装头走位机构中，NEMA17规格步进电机是应用覆盖率极高的动力执行元件，这类电机凭借适中的输出扭矩、标准化的安装接口，成为小负载高精度位移场景的首选动力源。从结构设计的角度看，这款步进电机的三维建模完全遵循NEMA17法兰的通用安装规范，前端安装法兰的边长为42mm，法兰上的四个安装孔采用对称分布设计，孔中心距为31mm，适配M3规格的安装螺丝，安装孔的沉台深度经过精准还原，能够匹配常规设备安装板的固定需求，不会出现螺丝锁付后突出法兰面干涉传动结构的问题。电机的输出轴采用标准D型切面设计，轴径5mm，D切面的平面位置与法兰安装孔的相对角度严格按照行业通用规范设定，在配套同步轮、联轴器等传动连接件时，无需额外做角度适配，能够直接完成装配，有效减少设计阶段的适配校验工作量。电机主体的外壳采用方形叠片结构建模，还原了步进电机定子叠压形成的方正外形，外壳表面的散热筋结构也做了细节还原，实际应用中这类散热筋能够增加电机外壳与空气的接触面积，在电机持续运行产生温升时，辅助热量散出，避免电机因过热出现扭矩衰减、失步等问题。电机后端的出线端位置也做了准确还原，出线口位于后端盖的侧方，在做设备布线设计时，可以直接根据模型的出线位置规划走线槽的走向，避免出现线缆与周边结构件干涉、弯折半径过小导致线缆内部线芯断裂的问题。从设计思路上看，这款模型在建模时优先保证安装边界尺寸的准确性，对于设备结构设计人员来说，选型阶段最核心的需求就是确认电机的安装空间是否足够，与周边的传动件、机架结构是否存在干涉，因此模型的外轮廓尺寸、安装孔位尺寸、输出轴的伸出长度与直径都严格按照实物参数还原，而电机内部的定子绕组、转子磁钢等不可见结构做了适度简化，既能够满足装配干涉检查的需求，也不会因为模型过于复杂导致装配体文件过大，影响设计软件的运行流畅度。在实际设备调试场景中，NEMA17步进电机通常搭配细分驱动器使用，能够实现0.9度或者1.8度的基础步距角，配合驱动器的细分设置可以达到更高的位移分辨率，在做设备整体结构设计时，将这款三维模型导入装配环境后，可以直接匹配对应的联轴器、同步带轮、丝杆等传动部件，完成整个传动链的装配校验，比如在设计3D打印机的挤出机构时，可以直接在模型上验证挤出轮的安装位置是否与电机法兰面存在干涉，挤出机的固定支架是否能够与电机法兰孔位完全对齐，省去了手动测量实物尺寸再建模的繁琐步骤。另外，这款模型的端盖与主体的配合台阶、输出轴的轴承安装位都做了细节还原，对于需要做电机改制、加装编码器或者刹车模块的设计人员来说，也能够直接在模型基础上拓展对应的附加结构，验证附加模块与电机本体的配合间隙是否合理。在小型自动化设备的设计过程中，很多新手设计师容易忽略电机的出线空间预留，导致实际装配时线缆被端盖或者机架挤压，这款模型准确还原了后端出线口的凸起高度与方向，在布线设计阶段就可以提前预留足够的线缆弯折空间，保证线缆的弯曲半径符合线材的使用要求，延长设备的布线使用寿命。从安装边界来看，电机主体的截面尺寸与法兰尺寸保持一致，整体长度根据机身长度规格做了等比例还原，在做设备内部布局时，可以直接根据模型的外轮廓规划电机的安装仓尺寸，不需要额外预留多余的避让空间，能够有效压缩设备的整体体积，让小型设备的结构更加紧凑。
