双足仿人行走机器人舵机集成结构

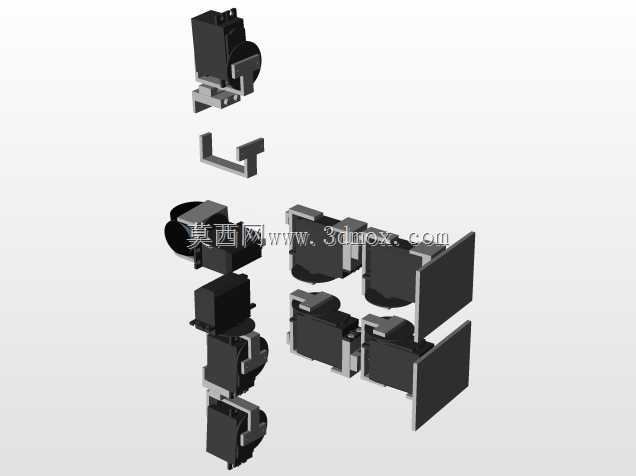

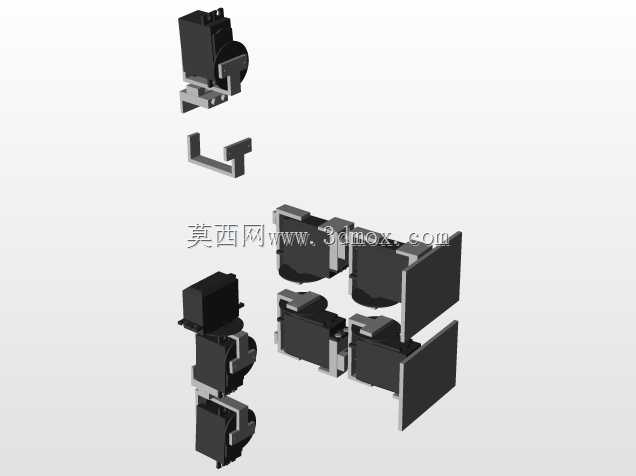

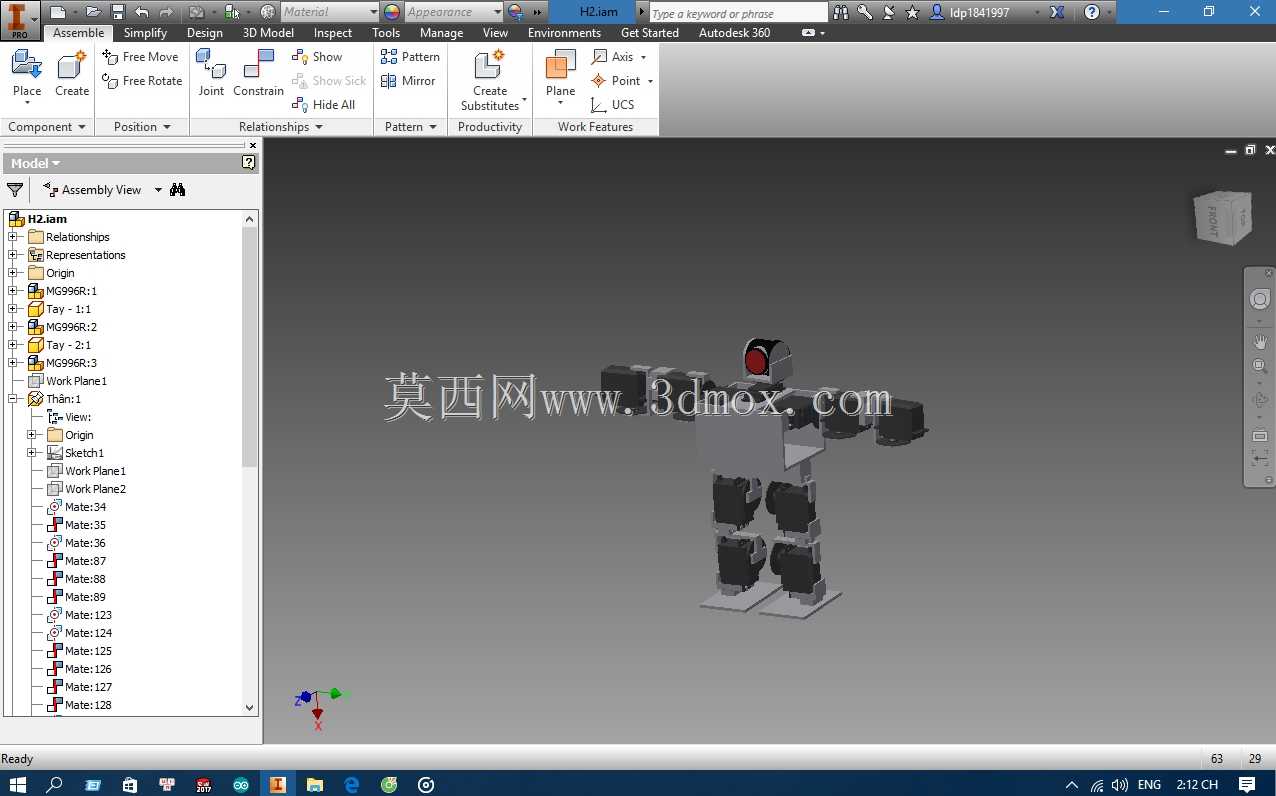

这套双足仿人构型的机械结构，核心围绕MG996R系列RC伺服舵机搭建，面向教育实训、机器人竞赛、仿生运动算法验证场景设计，可作为小型双足机器人的机械本体载体，适配步态算法调试、舵机运动控制教学、多关节协同动作演示等实际需求。从结构布局来看，整体采用分层堆叠的躯干设计，躯干主体为平板式安装基座，所有舵机直接通过紧固件固定在基座对应安装位，省去了额外的转接支架冗余结构，既压缩了整体自重，也能保证关节动力输出的直接传递，减少中间连接件带来的传动间隙。关节配置上，每条腿部设置2个舵机分别对应髋关节俯仰、膝关节俯仰自由度，双臂各设置1个肩关节摆动自由度，头部预留1个舵机安装位可实现头部转向动作，整体自由度配置兼顾基础行走动作实现与结构轻量化需求，不会因冗余自由度提升调试难度与结构复杂度。设计过程中优先考虑舵机的安装边界，每个舵机的安装孔位完全匹配MG996R舵机的标准安装孔距，舵机输出臂的转动行程范围内无结构干涉，腿部摆动的极限角度经过校核，满足常规行走步态的摆腿幅度要求，不会出现舵机转到极限位置时结构卡滞的问题。足部采用平板式支撑结构，支撑面尺寸经过重心匹配校核，静态站立时整机重心投影完全落在足部支撑多边形范围内，避免静态失稳，同时足部预留了传感器安装位，可后续加装压力传感器检测足底触地状态，为步态闭环控制提供硬件基础。躯干上层预留了控制板、电池的安装空间，安装平面的孔位可兼容常用的小型机器人控制板安装尺寸，布线槽沿着躯干侧板布置，可将所有舵机的连接线规整收纳，避免运动过程中线路缠绕关节。从实际应用角度，这套结构可直接用于高校机器人工程专业的实训教学，学生可基于该结构完成舵机控制、步态规划、平衡调试等实验内容，也可作为小型机器人竞赛的参赛本体，通过调整舵机运动参数实现前进、转向、简单动作展示等功能。结构设计时充分考虑了装配便利性，所有连接紧固件均采用标准规格，装配过程无需特殊工装，单个舵机可独立拆卸更换，后期维护时无需拆解整体结构即可替换故障舵机。关节连接处的舵机臂与结构件的配合采用间隙配合公差，既保证转动顺畅，也不会因间隙过大导致关节晃动，提升整机运动时的结构刚性。整机的外形尺寸适配常规桌面调试场景，可放置在普通实验台面上完成调试工作，不需要额外的大尺寸测试空间，适合实验室、创客空间等场景使用。在运动性能匹配上，MG996R舵机的扭矩参数完全匹配该结构的自重负载，单腿支撑阶段舵机输出扭矩可满足支撑整机重量并完成摆腿动作的需求，不会出现舵机堵转、扭矩不足导致的动作失效问题。结构件的壁厚设计兼顾强度与轻量化，在舵机安装受力位置做了局部加厚处理，避免长期运动过程中安装孔位开裂、结构变形的问题，非受力区域做了镂空减重处理，进一步降低整机自重，减少舵机负载压力。
