带助推器航天飞机运载组合结构设计

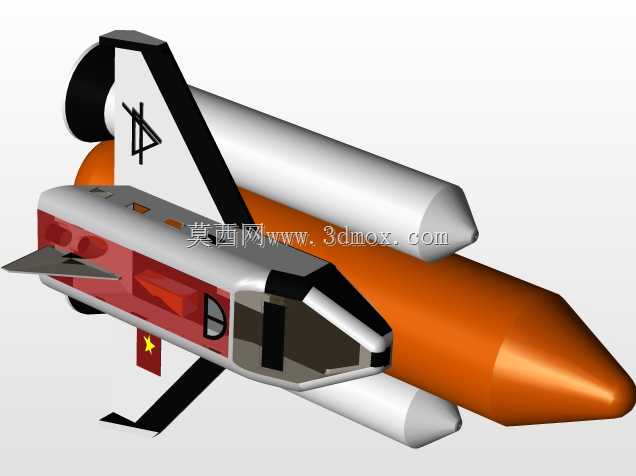

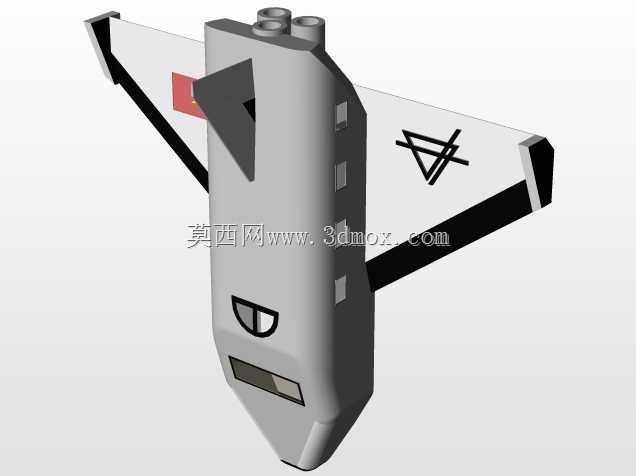

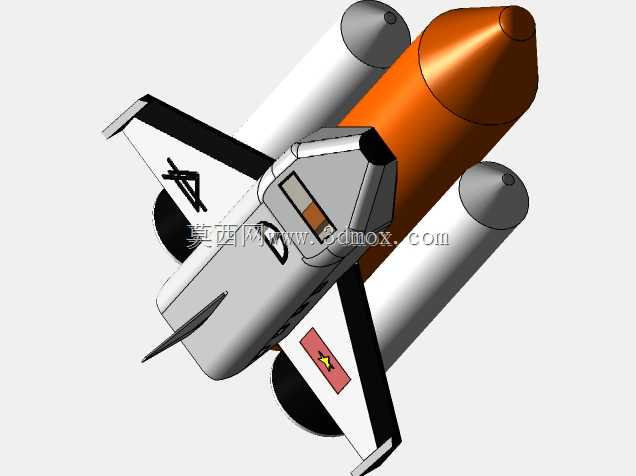

这套航天运载组合结构的三维设计，核心围绕航天发射场景下轨道器与助推系统的集成需求展开，日常可用于航天科普展项制作、航空航天专业教学演示、航天主题文创产品结构验证，也能作为航天发射系统概念设计阶段的结构参考载体，帮助设计人员快速梳理运载组合的空间布局逻辑。从实际功能层面看，整个组合体分为轨道器、外贮箱、两枚固体助推器三个核心部分，轨道器承担轨道飞行、载荷搭载、再入返回的功能，外贮箱负责为轨道器主发动机提供推进剂存储空间，固体助推器则在发射初始阶段提供主要推力，帮助组合体快速突破稠密大气层，三者通过机械连接结构实现刚性固定，在发射上升段可承受大过载下的结构载荷，助推器燃料耗尽后可通过分离机构实现可靠脱落，外贮箱在入轨前分离，仅轨道器进入预定轨道执行任务。设计过程中优先考虑了各部件的空间干涉问题，轨道器采用翼身融合的气动布局，垂尾与机翼的位置避开了外贮箱与助推器的安装区间，机翼后缘的控制舵面预留了足够的偏转空间，不会在飞行姿态调整时与相邻部件发生碰撞；外贮箱采用锥头柱身的流线型设计，头部锥角经过气动优化，可降低上升段的空气阻力，柱身段分别设置液氧、液氢存储舱段，与轨道器的推进剂管路接口位置做了对应匹配，保证管路连接路径最短、结构重量最优；两枚固体助推器对称布置在外贮箱两侧，头部与外贮箱通过前连接点固定，尾部通过推力传递结构与外贮箱、轨道器尾部连接，可将助推器产生的推力均匀传递到整个组合体，避免局部应力集中。外形尺寸方面，整个组合体的总长、翼展、助推器直径等参数均参考实际航天运载器的比例关系做了等比例缩放，轨道器的座舱位置、舷窗布局、机翼上的标识区域都做了结构还原，安装边界上，各部件的连接点均设置了定位止口，在进行实物制作或装配验证时，可通过止口快速实现各部件的对位，不需要额外设计复杂的定位工装，轨道器的起落架舱位置预留了安装空间，可根据后续需求拓展起落架收放结构的设计，助推器尾部的喷管也预留了摆动机构的安装间隙，可拓展推力矢量控制的相关结构演示功能。从结构细节上看，轨道器机身采用半硬壳式结构的设计逻辑，内部可划分出座舱、载荷舱、发动机舱、设备舱几个功能区间，机翼采用下单翼的布置形式，翼型选用适合高超声速再入的钝头翼型，垂尾布置在机身尾部上方，兼顾高速飞行的方向稳定性与再入阶段的气动控制需求；外贮箱表面预留了保温层的安装厚度空间，实际工程应用中可在该空间内填充泡沫保温材料，降低低温推进剂的蒸发损耗；固体助推器的壳体采用柱形承压结构设计，头部设置了分离火箭的安装座，尾部设置了稳定翼片，可在助推段飞行时保持自身的姿态稳定，喷管与壳体的连接位置做了加强结构设计，可承受喷管摆动时产生的交变载荷。整个组合体的气动外形经过多轮调整，各部件之间的整流过渡区域做了流线型处理，可有效降低跨声速飞行阶段的气动阻力与激波干扰，连接结构的位置都设置在部件的承力框位置，避免连接载荷直接作用在薄壁蒙皮结构上，提升整体结构的承载效率，各分离面的位置都设置了导向结构，可保证分离过程中部件不会发生碰撞，分离动作顺畅可靠。
