大扭矩金属齿轮舵机结构三维数模

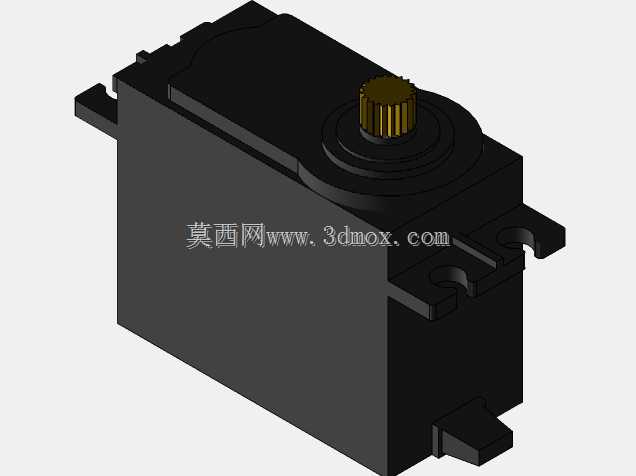

做小型机器人关节、航模舵面控制、小型自动化工位摆角执行机构选型的时候，MG996R这类舵机是绕不开的选项，这次建模完全按照实物测绘的尺寸还原，没有做简化处理，所有安装凸耳、输出轴齿形、壳体接缝的细节都保留，方便做结构装配的时候直接做干涉检查，不用再反复核对实物尺寸。

先讲实际应用场景，这类舵机最常见的使用场景，第一类是1:10及以上比例的遥控车转向机构、固定翼航模的副翼/升降舵舵面驱动、多旋翼无人机的云台俯仰控制，第二类是桌面级小型机械臂的关节驱动、教育类机器人的肢体动作执行，第三类是小型自动化设备里的料仓挡板切换、简易工位的角度翻转动作，因为它的扭矩输出足够带动几百克到一公斤级的负载做0-180度的角度定位，不需要额外加减速结构，接线控制也简单，只需要给PWM信号就能实现角度控制，对入门级项目和小型设备来说集成成本很低。

从功能特性来说，这款舵机采用金属齿轮组传动，相比早期的塑料齿轮舵机，抗堵转能力提升很多，不会因为负载突然卡滞就打坏齿组，输出轴是铜质花键齿，配套的标准舵机臂可以直接卡合，不会出现打滑的问题；壳体采用ABS工程塑料注塑成型，上下壳通过卡扣加自攻螺丝固定，侧面和底部带四个安装凸耳，凸耳上预留了标准安装孔位，不管是卧式安装还是立式安装都能找到对应的固定位。内部结构上，直流驱动电机通过多级减速齿轮把扭矩传递到输出轴，电位器和输出轴同轴转动，实时反馈当前角度位置，配合控制板实现闭环的角度定位，堵转保护电路集成在壳体内部的控制板上，长时间堵转的时候不会直接烧毁电机。

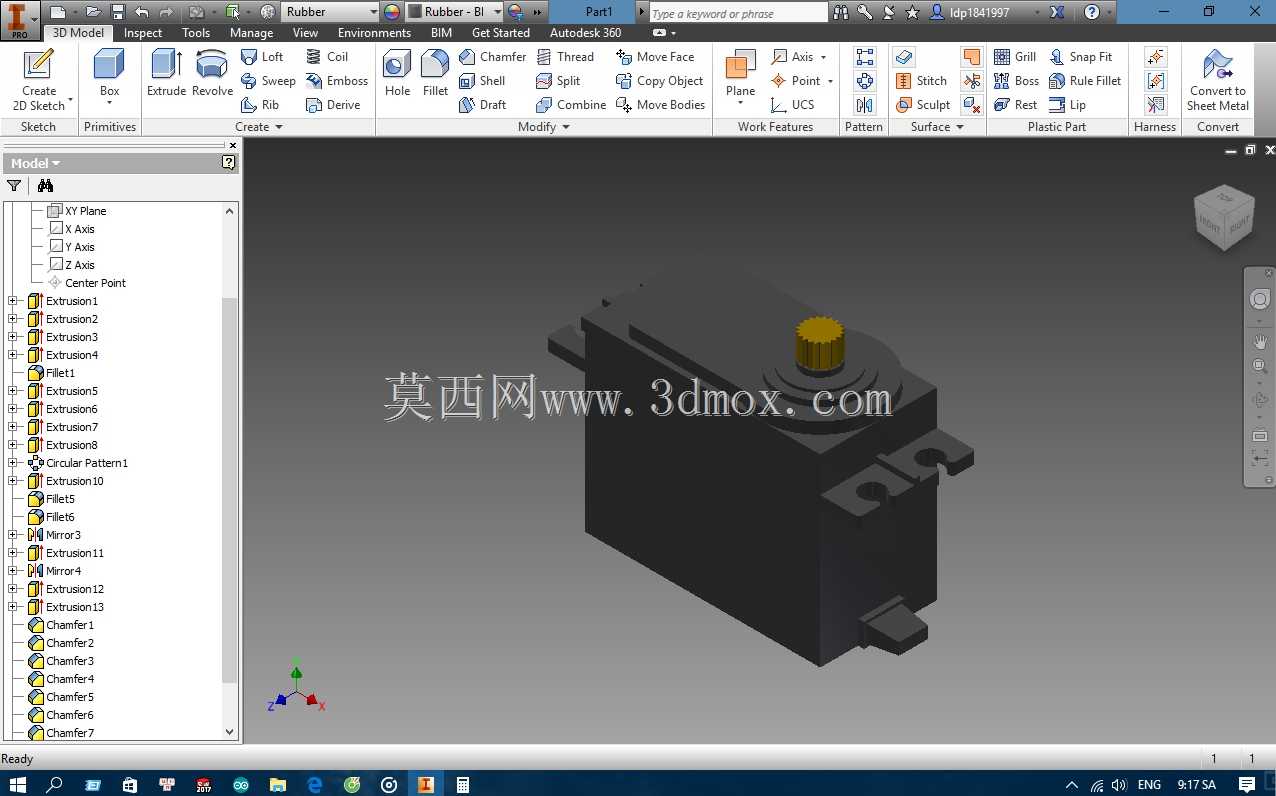

设计思路上，建模的时候首先确定输出轴的中心基准，所有安装孔位、壳体轮廓都以输出轴轴线为基准做定位，保证装配的时候输出轴的转动中心和设计的转动中心完全重合，不会出现偏载；安装凸耳的位置严格按照行业通用的标准舵机安装尺寸绘制，孔间距、孔径、凸耳厚度都和实物一致，不管是用铜柱固定还是螺丝直接锁在安装板上，都不会出现孔位对不上的问题；输出轴的花键齿形按照标准21T舵机齿绘制，市面上通用的金属舵机臂、塑料舵机臂都能直接装配，不需要额外改齿形。壳体侧面的出线槽位置也做了还原，走线的时候可以准确预估线材的弯曲半径，避免装配的时候压坏舵机线。

外形尺寸与安装边界方面，这款舵机的主体轮廓是长方体结构，不含输出轴和安装凸耳的主体尺寸为40.7mm×20.5mm×38.5mm，输出轴顶端距离壳体安装基准面的高度是10mm，输出轴直径为6mm，花键部分的有效啮合长度是4mm；四个安装凸耳分别从壳体两侧伸出，同侧两个安装孔的中心距是48.5mm，两侧凸耳的安装孔中心距是20mm，安装孔直径为3mm，适配M2.5的自攻螺丝或者M3的螺丝加衬套固定；安装的时候需要预留的最小空间边界，要在主体轮廓基础上，输出轴上方预留至少8mm的空间给舵机臂固定螺丝，出线侧预留至少15mm的空间给线材弯曲，两侧凸耳外侧预留2mm的装配操作空间，避免和周边结构件发生干涉。另外要注意，舵机的底部有一个小的定位凸台，高度1mm，做安装板的时候如果要做沉台定位，对应的沉台尺寸要匹配这个凸台的轮廓，不然安装的时候舵机放不平，会出现输出轴偏斜的问题。

很多新手做结构设计的时候容易忽略舵机的转动死区，这款舵机的死区宽度在1us左右，实际控制的时候角度定位精度大概在0.5度，做高精度定位场景的时候要预留微调余量，不要把理论角度和实际输出角度完全等同；另外舵机的额定工作电压是4.8V-6V，不同电压下的输出扭矩和转速有差异，建模的时候不需要体现电路部分，但做整体设备布局的时候要考虑供电线的走线空间，不要把舵机线压在传动结构下面。
