3D打印机用一体式翻盖灯丝过滤盒

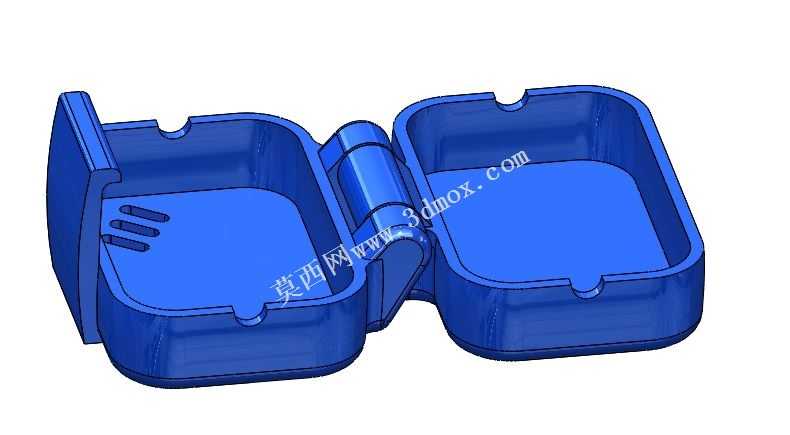

在熔融沉积成型3D打印的实际生产作业场景中，耗材在存储、输送过程中容易附着空气中的浮尘、细微碎屑，这类杂质随灯丝进入挤出头后，极易造成喷嘴堵塞、打印层间夹杂异物、成型件表面出现凹坑或断丝等问题，严重影响打印成品的良率与设备连续运行的稳定性，灯丝过滤装置便是针对这一痛点设计的配套功能部件。这款翻盖式灯丝过滤盒采用一体化连体翻盖结构，盒体分为左右两个对称的容置腔室，中间通过一体成型的铰接结构实现上下翻转开合，无需额外配置合页配件，开合操作顺畅无卡顿，闭合后上下盒体的卡扣结构能够牢牢扣合，避免打印过程中设备振动导致盒体意外松脱，同时可以隔绝外界浮尘进入盒内，保证过滤环境的洁净度。左侧腔室设置有三道平行的走线导槽，能够对进入盒体的灯丝起到导向定位作用，避免灯丝在盒内弯折、缠绕，保证灯丝输送过程的顺畅性，腔室内部可放置过滤棉、海绵类吸附介质，灯丝穿过介质时，表面附着的浮尘、碎屑会被介质拦截吸附，完成灯丝的在线清洁。右侧腔室可作为备用过滤介质的存储位，也可根据使用需求放置干燥剂，兼顾耗材防潮功能，尤其适合在湿度较高的车间环境下使用，避免耗材吸潮导致打印时出现气泡、拉丝等问题。设计过程中充分考虑了桌面级3D打印机的安装边界，整体采用扁平化紧凑布局，壁厚设置均匀，既保证了盒体的结构强度，避免日常开合、挪动过程中出现开裂变形，又不会占用过多的设备旁侧安装空间，可通过粘接、卡扣固定等方式安装在打印机机架的侧边位置，适配绝大多数常规尺寸的桌面级FDM3D打印机。盒体的进出线位置做了圆弧过渡处理，不会对灯丝表面造成刮擦损伤，保证灯丝输送过程中外皮完整，避免因线材刮损产生的额外碎屑进入挤出系统。翻盖式的设计让过滤介质的更换操作十分便捷，无需拆解整个装置，只需翻开上盖即可快速更换内部的过滤棉或干燥剂，日常维护效率极高，能够适配1.75mm等常规规格的3D打印灯丝使用，有效降低喷嘴堵塞的概率，减少设备维护频次，提升连续打印作业的稳定性，帮助操作人员获得更优质的打印成型效果。
